HALO20+ Radar
HALO20+ Radar
In stock
Technical specifications
Technical specifications
|
Distance de sécurité du compas Distance minimale à laquelle l'appareil ne perturbe pas le compas.
|
70 cm |
|
Facteur de bruit Mesure du bruit généré par le radar.
|
5 dB |
|
Température de fonctionnement Plage de température de fonctionnement.
|
-25 to +55 °C |
|
Tension fonctionnement Tension d'alimentation typique.
|
10.5-31.2 V |
|
Consommation électrique maximale Consommation électrique maximale de l'appareil.
|
29 W |
|
Consommation veille Consommation électrique de l'appareil en mode veille.
|
3.9 W |
|
Consommation électrique typique Consommation électrique typique de l'appareil en mode de fonctionnement.
|
20 W |
|
Diamètre du produit Diamètre extérieur du dôme du radar.
|
510 mm |
|
Hauteur du produit Hauteur du produit.
|
223 mm |
|
Poids du produit Poids du capteur de pression barométrique.
|
5.9 kg |
|
Largeur du produit Largeur du produit.
|
510 mm |
|
Longueur d'impulsion Durée de l'impulsion radar émise.
|
0.04 - 64 usec |
|
Type d'antenne/radôme Type d’antenne radar (radôme, open-array, etc.).
|
Radôme |
|
Bande radar Bande radar utilisée (ex: X-band, S-band).
|
X-band |
|
Technologie Radar Doppler Indique si le radar utilise la technologie Doppler pour la détection de mouvement.
|
Oui |
|
Largeur faisceau horizontal Largeur du faisceau radar sur le plan horizontal.
|
4.9 ° |
|
Suivi MARPA Capacité de poursuite de cibles Mini Automatic Radar Plotting Aid (MARPA).
|
Oui |
|
Portée max radar Distance de détection maximale du radar.
|
36 miles |
|
Portée min radar Distance minimale à laquelle le radar peut détecter des cibles.
|
6 m |
|
Puissance crête du radar Puissance maximale de l'émetteur radar.
|
25 W |
|
Vitesse rotation radar Vitesse de rotation de l'antenne radar, pouvant varier selon la portée.
|
60 tr/min |
|
Technologie radar Technologie de base utilisée par le radar.
|
Pulse Compression |
|
Puissance d'émission radar Puissance d'émission radar nominale.
|
25 W |
|
Calibre de fusible recommandé Calibre de fusible recommandé pour la protection du circuit d'alimentation.
|
5 A |
|
Bande passante de balayage Largeur de la bande de fréquences utilisée pour le balayage radar.
|
48 MHz |
|
Étanche Indice de protection contre l'eau.
|
IPX6 |
|
Entrée filaire Types de connecteurs et ports d'entrée disponibles.
|
RJ45 |
|
Réseau filaire Protocoles et bus de communication filaires supportés.
|
Ethernet |
Detailed description
Detailed description

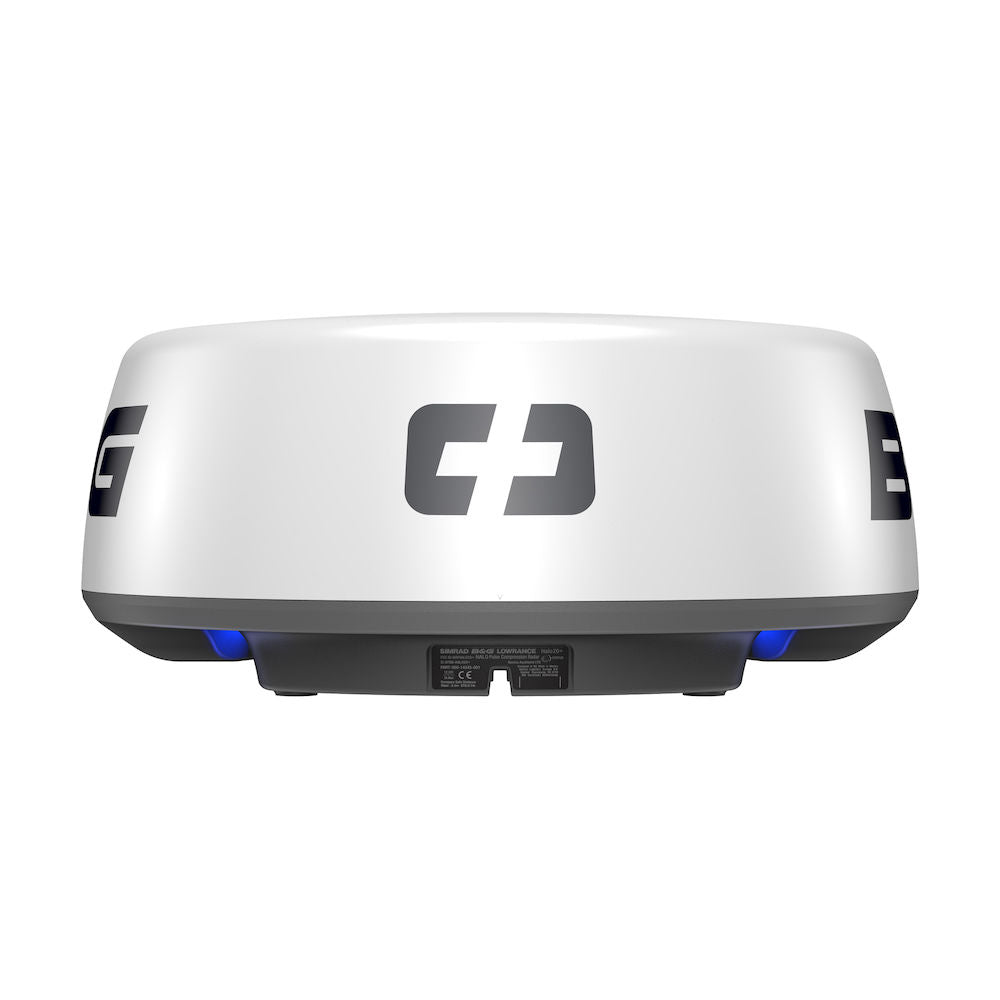

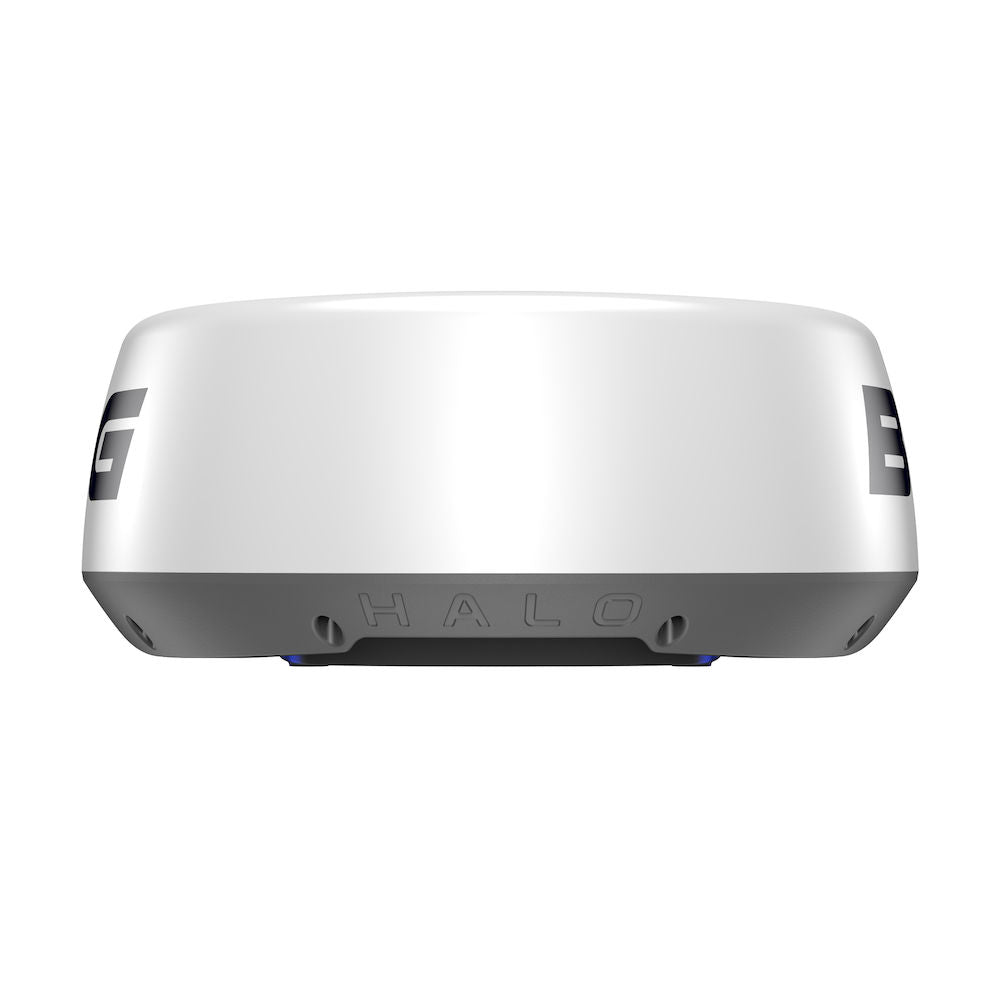

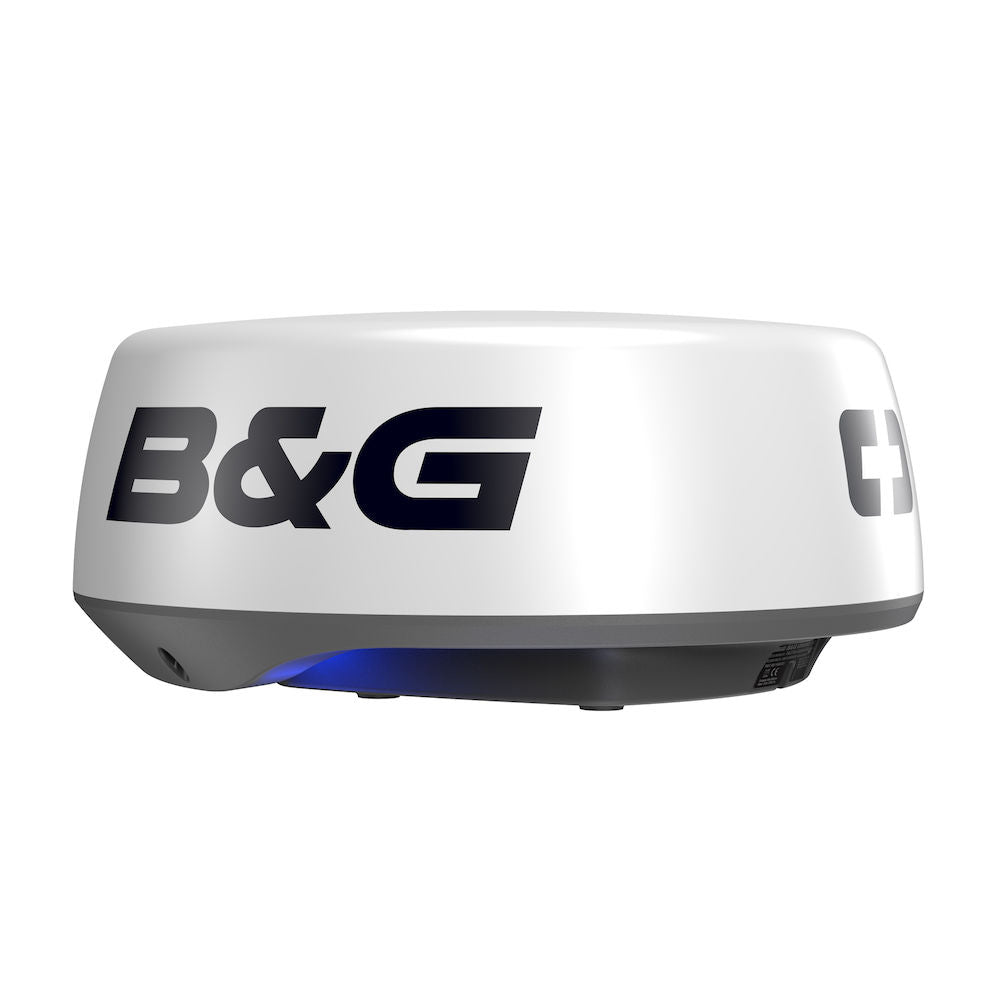

The B&G HALO20+ dome radar is a compact 20-inch (510 mm) solution that utilizes pulse compression technology to provide accurate short-, medium-, and long-range detection up to 36 nautical miles. Designed for comprehensive situational awareness, it incorporates Doppler VelocityTrack™ technology for collision avoidance and can track up to 10 MARPA targets (20 in dual-range mode). Positioned above the HALO20 radar, the HALO20+ is distinguished by its ultra-fast 60 rpm rotation speed at short range and the addition of Doppler technology.
Performance at 60 rpm and dual range
The HALO20+ radar offers a 60 RPM rotation for ranges up to 1.5 nautical miles, providing near-instantaneous updates essential for collision avoidance with fast-moving targets. Pulse compression technology with beam refinement ensures optimal detection across all range scales. The Dual Range function allows simultaneous monitoring of two different range scales, for example, to monitor a distant weather cell while keeping an eye on nearby collision hazards. The radar is operational within seconds from a complete shutdown thanks to InstantOn™ technology and instantly resumes from low-power sleep mode.
Integrated VelocityTrack™ Doppler Technology
VelocityTrack™ technology provides instant visual feedback on target movement relative to your vessel. A simple color-coded system identifies approaching (highlighted) and receding targets, enhancing situational awareness and reducing the risk of collision. The HALO20+ radar automatically scans every target within range, eliminating the need for manual target selection. Multiple operating modes are available (Harbour, Offshore, Weather, Birds) to adjust signal processing according to navigational conditions.
Technical specifications of the HALO20+

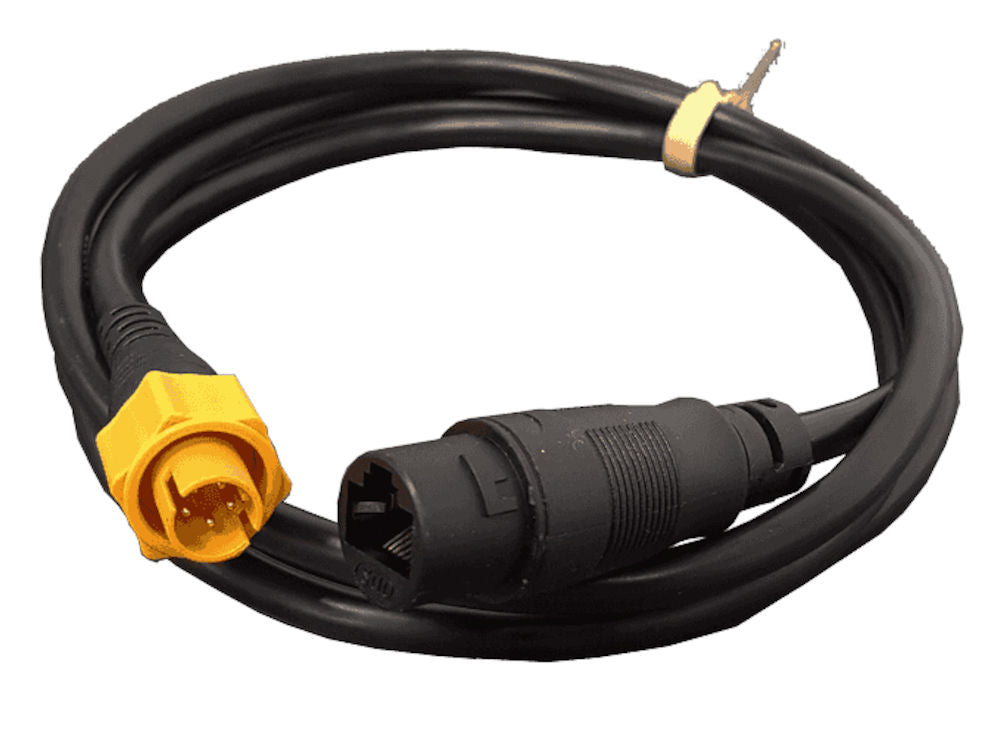

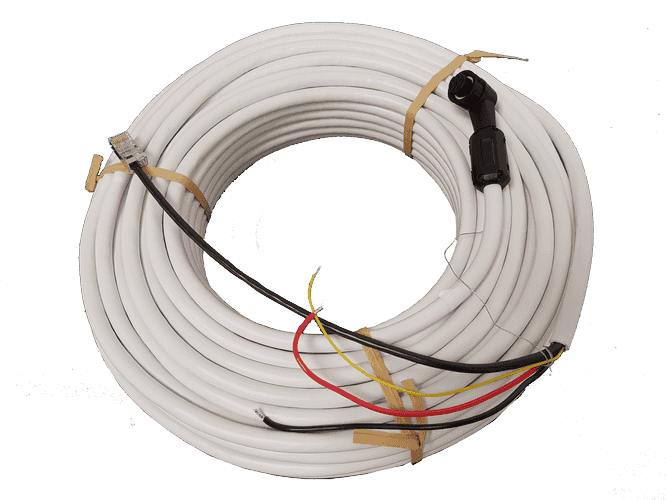

The 510 mm diameter and 223 mm high radome weighs 5.9 kg. It is powered by a 12/24V DC system (10.5 - 31.2V DC) with a typical power consumption of 20W and a maximum of 29W. The detection range extends from 50 meters to 36 nautical miles. The beamwidth is 4.9° horizontally (2.5° with target separation) and 25° vertically. It is IPX6 rated for water resistance, and the operating temperature range is -25°C to +55°C. The package includes the radar dome, a 20-meter cable, a 1.5-meter RJ45 to 5-pin Ethernet adapter, and mounting hardware.
