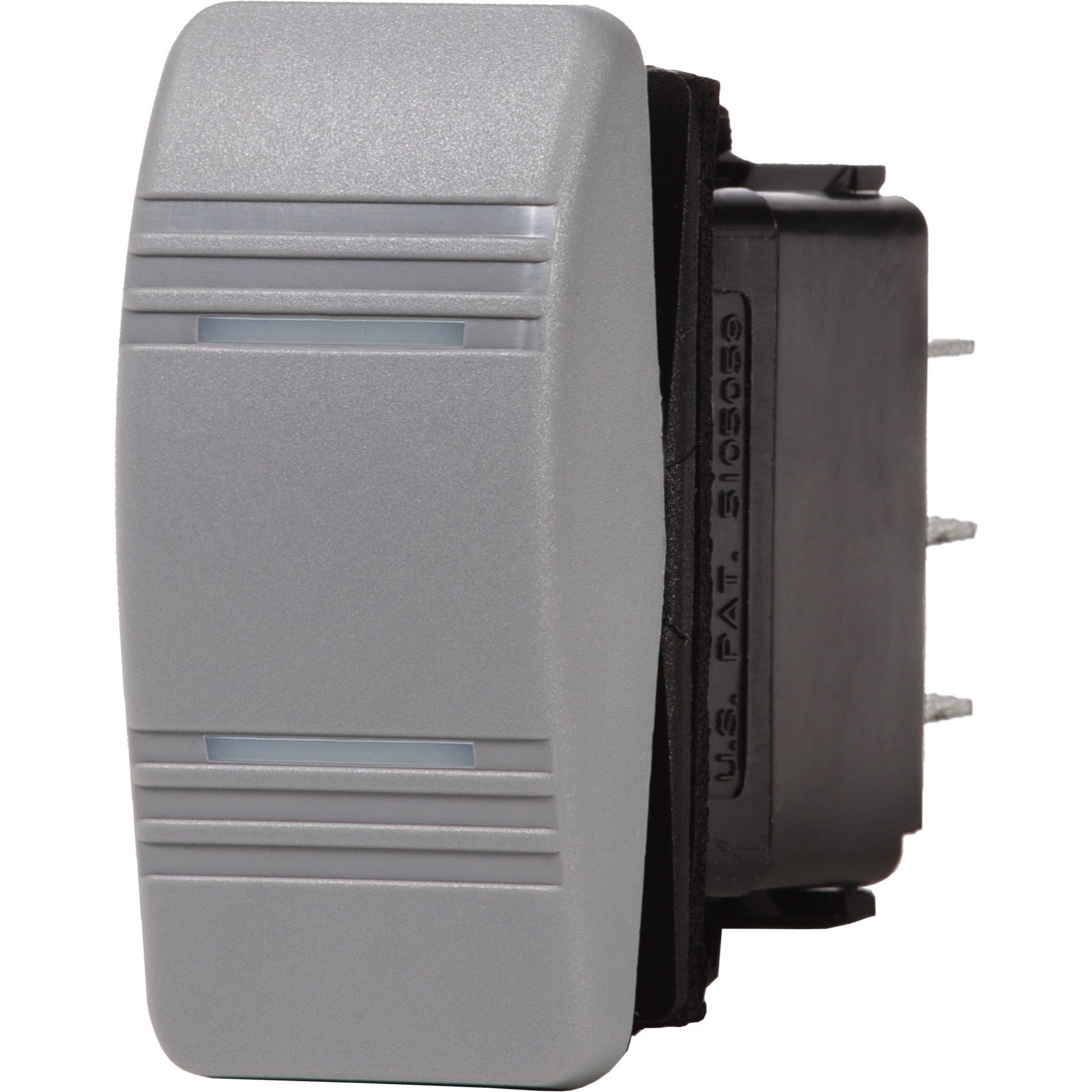

Lüliti Contura DPDT Sisse-Välja-Sisse

DPDT-lüliti tähendab Double Pole Double Throw (topeltpoolus, topeltsuund). See võimaldab üheaegselt juhtida kahte eraldiseisvat elektrilülitust või pöörata ühe lülituse polaarsust.

Märgis On-Off-On tähendab, et lülitil on kolm püsivat asendit: esimene asend 'Sees', keskmine asend 'Väljas' ja teine asend 'Sees'. Iga asend säilib seni, kuni lüliti käsitsi nihutatakse.

See lüliti sobib hüdraulika- ja elektriseadmete juhtimiseks merenduses, kus on vaja kahe funktsiooni vahel valida või kahe suuna kontrolli, keskasendiga peatamisega.

Ankuriseadme juhtimine: funktsioonideks 'Üles', 'Seiskamine' ja 'Alla'.Flapide juhtimine: funktsioonideks 'Üles', 'Seiskamine' ja 'Alla'.Pumpaagi valik: režiimideks 'Käsitsi', 'Seiskamine' ja 'Automaatne'.Polaarsuse ümberlülitus: mootoritele, mille suunda tuleb muuta.

BLUE SEA Systemsi Contura seeria on tuntud oma vastupidavuse, töökindluse ja modulaarsuse poolest. Seeria lülitid on projekteeritud taluma ranged merelised tingimused ja sobivad hõlpsasti juhtpultidesse. Need pakuvad suurt paindlikkust tänu laia valiku vahetatavate lülitihandlite (kangid) ja paigaldusraamidega ühilduvusele.

Jah, lüliti BLUE SEA 8220-BSS, nagu kõik BLUE SEA Systemsi Contura seeria tooted, on spetsiaalselt välja töötatud vastupidavaks merekeskkonna raskele keskkonnale. See on valmistatud niiskust, merevee pritsmeid, UV-kiirgust ja vibratsioone taluvaate materjalidest.

BLUE SEA 8220-BSS lüliti on püsipositsiooniga lüliti. See tähendab, et iga positsioon (sisse, välja, sisse) on püsiv ja lüliti jääb valitud positsiooni kuni seda käsitsi teise positsiooni nihutatakse. See ei pöördu automaatselt keskele.

Ei, BLUE SEA 8220-BSS lüliti müüakse üldiselt ainult lüliti korpusena. Aktuaator (nähtav ja kasutatav lülitipõhj) on eraldi osa Contura seeriast. See võimaldab kasutajatel valida aktuaatorit, mis vastab nende vajadustele värvi, sümbolite või valgusfunktsiooni osas.

Jah, selle lülitisse on võimalik lisada valgustuse funktsioon. Selleks peate kasutama Contura seeria (lülitus) aktuaatorit, mis on ühilduv valgustuse süsteemiga. Need aktuaatorid sisaldavad LED-e ja on disainitud sobima täpselt 8220-BSS lülitikeha külge, pakkudes paremat nähtavust pimeduses.

Peamiseid eeliseid kahepäripöörleva lüliti (DPDT) kasutamisel:

Universaalsus: see võimaldab juhtida kahte sõltumatut vooluringi ühe lülitiga.Polaarsuse ümberpööramine: see võimaldab lihtsalt ümber pöörata voolu suunda vooluringis, mis on oluline näiteks mootorite puhul.Lihtsus: see lihtsustab kaablite paigaldust ja integreerimist juhtpaneelides, asendades võimalikult kaks ühepäripöörlevat lülitit (SPDT).

Jah, ühe põhifunktsioonidest on kahepäripöörleva lüliti (DPDT On-Off-On) võime pöörata mootori polaarsust. See funktsioon on oluline näiteks ankrukäitluste, trimmi mootorite või muude lineaarmootorite pöörlemissuuna juhtimiseks.

8220-BSS lüliti on mõeldud paigaldamiseks klipse (snap-in) abil paneelile. Pärast sobiva suurusega ava lõikamist lihtsalt surutakse lüliti kohale ja sisse ehitatud klipsid hoiavad seda kindlalt ilma täiendavate tööriistadeta või kinnitusteta.

DPDT (kahepooluse kahe positsiooni) lüliti omab tavaliselt 6 ühendusklambrit. Need klambrid on jaotatud kahe sõltumatu pooluse ja nende kahe lülituse positsiooni haldamiseks, lisaks ühiste sisendite jaoks.

BLUE SEA Systemsi Contura seeria lülitite puhul on standardne paneeli lõige umbes 21,08 mm x 36,83 mm (0.830" x 1.450"). On alati soovitatav kontrollida tootega kaasas olevatest täpsetest andmetest või Blue Sea Systemsi tehnilisest dokumentatsioonist, et tagada täpne sobivus.

DPDT On-Off-On lüliti ühendamine tuleb teostada vastavalt kasutatava rakenduse elektriskeemale. Oluline on veenduda, et toitepinge oleks enne töötlemist välja lülitatud ning järgida rangelt vooluringide polaarsust ja voolutaluvust. Kahtluse korral on soovitatav pöörduda pädevama mere-elektrikukorralduse poole.

Contura lülitid on disainitud pakkuma head veekindlust, kui need on paigaldatud korrektselt paneeli sisse. Maksimaalse kaitse saavutamiseks, eriti rängemate pritsmete või merevee aerosoolidega kokkupuutel, võib kasutada täiendavaid tihedusvõrekeid või kaitsekappe lülitite käivitamiseks, et parandada veekindlust.

Jah, BLUE SEA 8220-BSS lülitit saab paigaldada suunas sõltumata (vertikaalselt või horisontaalselt) sinu paneelile. Paigaldamise paindlikkus sõltub peamiselt juhtpaneeli paigutusest ja lülitiga (kaldpööratava) sümbolite või teksti loetavusest.

Jah, lüliti 8220-BSS on täiesti ühilduv BLUE SEA Systemsi Contura seeria kogu valikuga lüliteid (kaldpöörangud) ja paigaldusraame. See ühilduvus tagab lihtsa paigalduse ning juhtpaneeli esteetilise ja funktsionaalse kohandamise.

Jah, BLUE SEA Contura seeria lülitid on üldjuhul projekteeritud töötama töökindlalt standardsetes 12V ja 24V alalisvoolu merendussüsteemides. Siiski peab kindlasti kontrollima, et rakenduse voolutugevus ei ületaks lüliti maksimaalset lubatud voolu, et tagada ohutu ja pikaajalise töökindlus. Seda informatsiooni ei ole antud toote kirjelduses siin.

Jah, seda lülitit saab efektiivselt kasutada võimsamate releede või kontaktore juhtimiseks. Selles stsenaariumis toimib lüliti 8220-BSS juhtlülitina, mis aktiveerib või deaktiveerib relee, mis omakorda juhib peamasina kõrge voolutugevuse. See on tavaline praktika, et kaitsta lülitit ja peenemaid kaableid liigvoolu eest.

BLUE SEA Systemsi tooted on üldiselt kaetud tootja poolt piiratud garantiiiga, mis kaitseb materjali- ja valmistusdefektide eest. Konkreetsete garantii tingimuste, sealhulgas kestvuse ja kehtivuse kohta soovitame vaadata BLUE SEA Systemsi ametlikust dokumentatsioonist või pöörduda edasimüüja klienditeeninduse poole.
