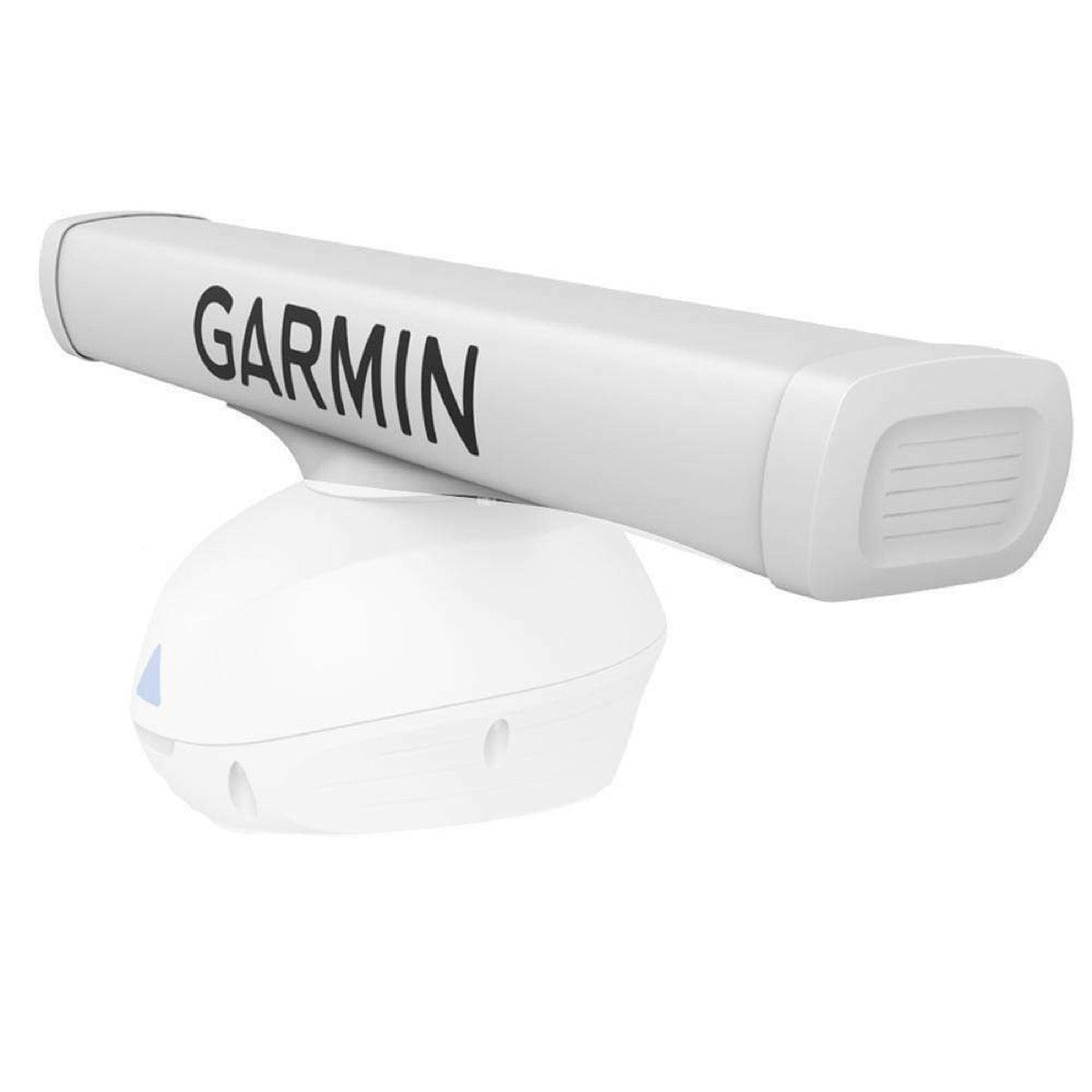

Garmin GMR CHIRP 2104 radarantenn, ülemosa

Garmini GMR CHIRP 2104 radarantenn (SKU 010-01365-00) on oluline ülemosa avatud antennisüsteemi GMR Fantom™ Open Array Series jaoks. See on spetsiaalselt sellele platvormile konstrueeritud ja toimib peamise saatja/vastuvõtja elemendina, sisaldades CHIRP-tehnoloogiat parema sihtmärkide tuvastamise ja suurema eraldusvõime saavutamiseks. See komponent on oluline omanikele, kes soovivad asendada olemasolevat antenni või säilitada oma Fantom-radarisüsteemi optimaalseid toimivust, pikenemaks seadme eluiga ja efektiivsust kõrgtasemel mereasustuses.

CHIRP-tehnoloogia ja tuvastustäpsus

GMR CHIRP 2104 antennis kasutatav CHIRP-tehnoloogia (Compressed High-Intensity Radiated Pulse) võimaldab pulseid edastada laia sagedusvahemiku ulatuses, pakkudes radaripilti, mis on teravam ja võimaldab paremat sihtmärkide eraldamist võrreldes traditsiooniliste pulse-radaritega. Antenn on radarisüsteemi GMR Fantom tuvastusvõime südameks, tagades vastupidavuse ja täpsuse, mis on olulised navigatsiooniks. Radarikiire vertikaalne levik on 11,5° üles- ja 11,5° alla kiirgava elemendi suhtes, võimaldades efektiivset katet ka laevadel, millel on kõrged vööri nurkadega kiilud sõidukiirusel. Optimaalse toimivuse saavutamiseks võib paigalduskulma reguleerida, suunates kiirt veeliini suunas paigaloleku ajal.

Integratsioon ja spetsiifiline paigaldus

GMR CHIRP 2104 antenni paigaldus on disainitud sobima täpselt GMR Fantom seeria alusega (pedestal). See nõuab täpset lainejuhtme joondamist ja kuusnurksel mutril kindla 7,9 N-m (6 lbf-ft.) jõumomendiga, et tagada süsteemi kindlus ja paigalduse terviklikkus. Garmin soovitab paigaldust läbi viia kvalifitseeritud spetsialisti, et tagada optimaalne toimivus ja ohutus. Alus peab olema paigaldatud tasasele ja kindlale pinnale, paralleelselt laeva veeliiniga, ja piisavalt kõrgele, et minimeerida takistusi ja vältida inimeste kokkupuudet radarikiirega. Paigalduskohta valikul on olulised ka soojusallikate (kaminad, tuled), magnetkompasside (ohutusvahemaa järgimine) ja teiste saatvate seadmete (1 m kaugus saatvatest seadmetest, 1 m kaugus VHF-kaablitest ja antennidest, 2 m kaugus raadiodest) arvestamine.

Toiteallikas, maandamine ja ohutus

Antenn ühendub GMR Fantom radarisüsteemiga, mis vajab 10–32 V alalisvoolu toidet. Mõne mudeli puhul võib olla vajalik või soovitatav kasutada pingekonverterit, et saavutada parem tuulekindlus. Toiteallikas peab sisaldama 15 A kaitselülitit (integreeritud radaritoitekaablisse) ja, kui kasutatakse konverterit, 30 A kaitselülitit konverteri ja akupanga vahel. Radari ja konverteri (kui kasutatakse) adekvaatne maandamine läbi 3,31 mm² (12 AWG) vasest juhet veemassi suunas on kohustuslik ohutuse ja korrektse toimimise jaoks. On oluline järgida kõiki ohutusjuhiseid, sealhulgas mitte vaadata otse antenni, kui see kiirgab, ja säilitada minimaalne ohutusvahemaa, mis on toote tehnilistes andmetes määratud, et vältida raadiolainete (RF) kokkupuudet. Seade on mõeldud navigatsiooni abivahendiks ja ei sisalda kasutaja poolt parandatavaid osi väljaspool Garmini sertifitseeritud tehniku sekkumist, rõhutades professionaalse paigalduse ja hoolduse tähtsust.
