NMEA 2000 pea- ja haruja kaabel (4 m)

La norme NMEA 2000 est un standard de communication "plug-and-play" utilisé pour connecter des capteurs marins et des écrans à l'intérieur des navires. Elle est considérée comme le successeur du standard de bus de données série NMEA 0183 et permet un transfert de données à haute vitesse, atteignant 250 kilobits par seconde.

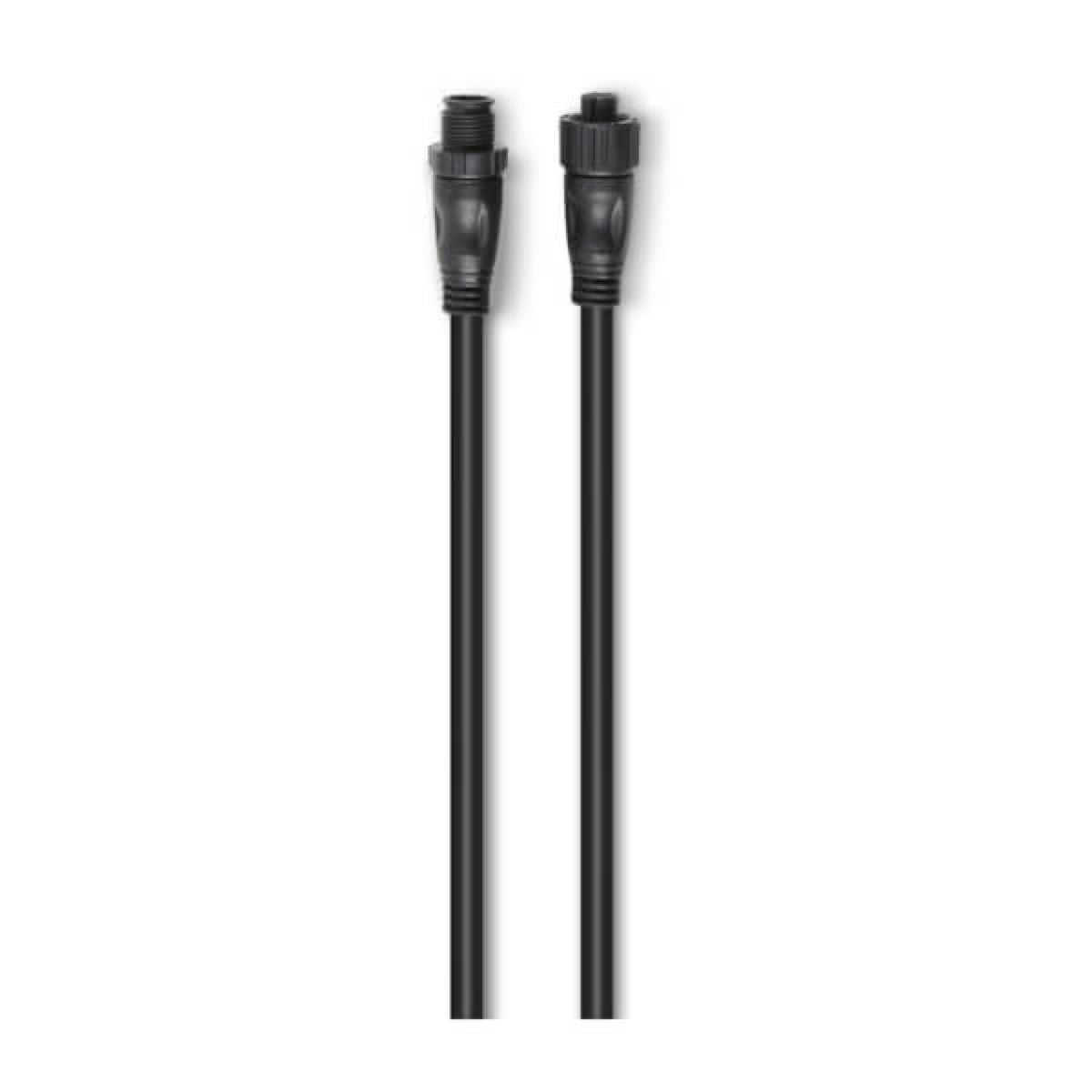

Ce câble est un composant essentiel pour l'établissement et l'extension d'un réseau NMEA 2000 à bord. Grâce à sa polyvalence, il peut être utilisé soit comme câble de dorsale pour étendre le réseau principal, soit comme câble de dérivation pour connecter des appareils individuels au réseau.

Ce câble spécifique a une longueur de 4 mètres (environ 13 pieds).

Oui, un câble NMEA 2000 d'une longueur allant jusqu'à 6 mètres (20 pieds), comme ce câble de 4 mètres, peut être utilisé indifféremment comme câble de dorsale ou comme câble de dérivation.

La longueur maximale autorisée pour un câble de dérivation (drop cable) NMEA 2000 est de 6 mètres (20 pieds).

Oui, ce câble est compatible avec une large gamme d'appareils Garmin certifiés NMEA 2000, tels que les transpondeurs AIS et divers modules (GBT 10, GFL 10, GFS 10). Il est également compatible avec d'autres équipements certifiés NMEA 2000, car il respecte le standard de communication universel.

Ce câble est équipé de micro connecteurs NMEA 2000. Ces connecteurs sont compatibles avec l'écosystème Garmin et d'autres câbles et appareils certifiés NMEA 2000.

Ce câble assure à la fois le transport des données et l'alimentation électrique des appareils connectés au réseau NMEA 2000, ce qui simplifie le câblage général du système.

Le réseau NMEA 2000, utilisant ce type de câble, permet un transfert de données à haute vitesse, atteignant jusqu'à 250 kilobits par seconde, ce qui est crucial pour la réactivité des systèmes de navigation et des capteurs.

Pour connecter un appareil au réseau NMEA 2000 en utilisant ce câble comme dérivation, vous devez le brancher au sommet d'un T-connecteur. Le T-connecteur est ensuite intégré à la dorsale du réseau.

Pour étendre la dorsale du réseau NMEA 2000 avec ce câble, vous devez le connecter aux côtés de deux T-connecteurs. La dorsale doit toujours être construite de manière linéaire.

La dorsale NMEA 2000 doit être construite de manière linéaire, en connectant les T-connecteurs directement ou via des câbles de dorsale comme celui-ci. Elle doit impérativement être terminée aux deux extrémités par des résistances de 120 ohms.

Le réseau NMEA 2000 nécessite une alimentation de 12 Vdc nominale. Les appareils NMEA 2000 doivent fonctionner entre 9 et 16 Vdc. Il est crucial de ne pas connecter le réseau à une source de tension supérieure à 12 Vdc pour éviter d'endommager les composants.

Le câble d'alimentation NMEA 2000 dédié doit toujours se connecter au sommet d'un T-connecteur, et non sur les côtés. Il est recommandé de le connecter via un interrupteur auxiliaire pour éviter de décharger la batterie du bateau.

Oui, des terminateurs (résistances de 120 ohms) sont absolument nécessaires. Ils doivent être installés aux deux extrémités de la dorsale NMEA 2000 pour garantir l'intégrité du signal sur toute la longueur du réseau.

Si un appareil fournit déjà de l'énergie au réseau NMEA 2000, et que vous souhaitez éviter d'avoir deux sources d'alimentation sur le réseau, vous pouvez installer cet appareil en utilisant un isolateur de puissance NMEA 2000 (référence Garmin 010-11580-00).

Il est recommandé de commencer par un diagramme détaillé du réseau, incluant tous les appareils à connecter, leur emplacement approximatif, les distances entre eux et la dorsale, ainsi que la consommation électrique (LEN) de chaque appareil. Cela permet d'ajuster le plan selon les principes de construction NMEA 2000.

Le document technique mentionne uniquement la compatibilité avec les micro connecteurs NMEA 2000. Il n'y a pas d'information sur des adaptateurs vers d'autres types de connecteurs NMEA (comme NMEA 0183) ou d'autres standards. Ce câble est spécifiquement conçu pour le réseau NMEA 2000.

Le « LEN » (Load Equivalency Number) est une valeur simplifiée qui représente la quantité de courant qu'un appareil tire du réseau NMEA 2000. Un LEN de 1 équivaut à 50 mA. Cette valeur est importante pour calculer les besoins en énergie et l'équilibre du réseau NMEA 2000.

Oui, il est possible de raccourcir ce câble si une longueur sur mesure est nécessaire. Garmin propose des connecteurs installables sur le terrain (références 010-11094-00 pour mâle et 010-11095-00 pour femelle) qui peuvent être utilisés pour créer ou modifier la longueur des câbles de dorsale ou de dérivation NMEA 2000.
