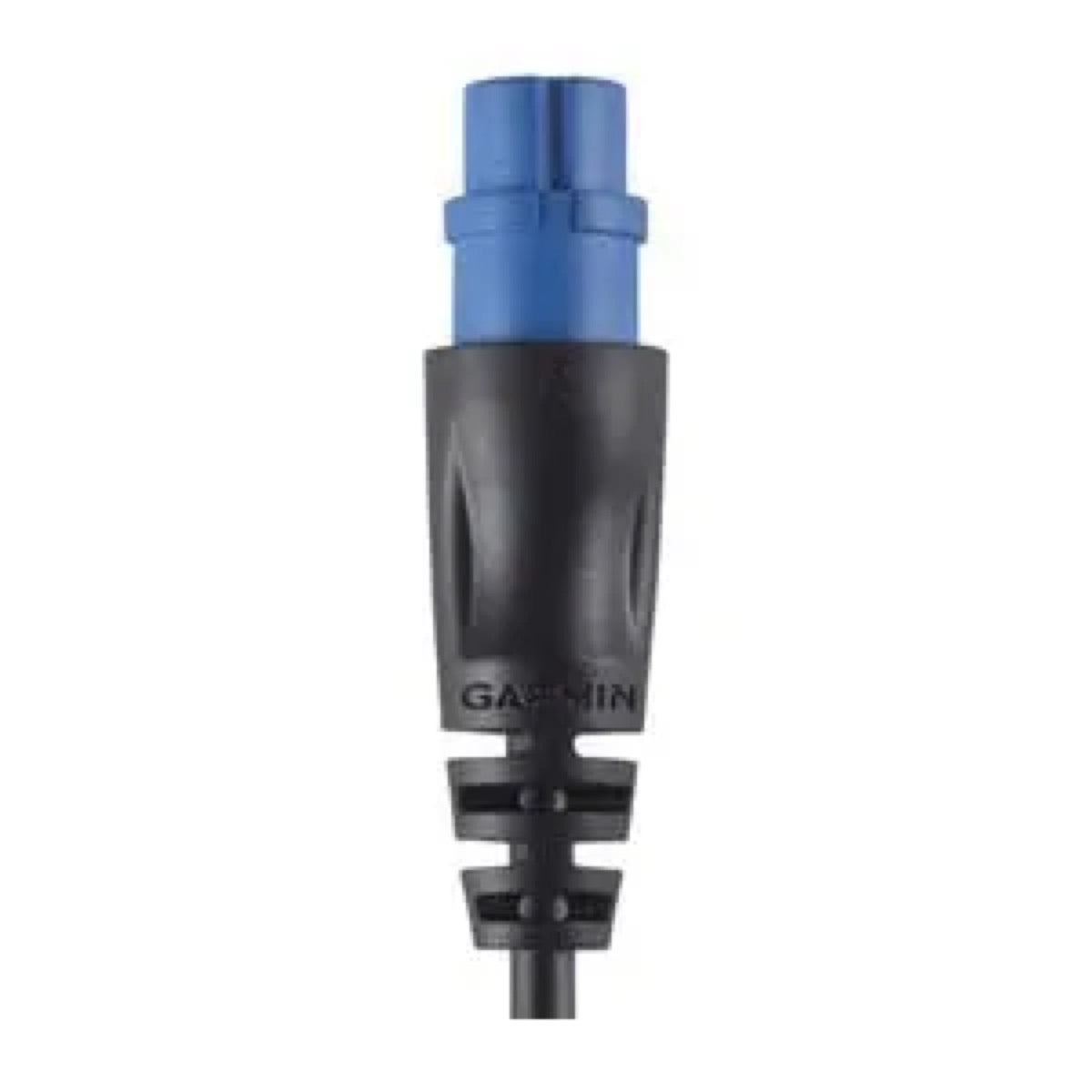

Sonde GT15M-IH - intérieure CHIRP moyenne fréquence - visuel officiel Garmin 2

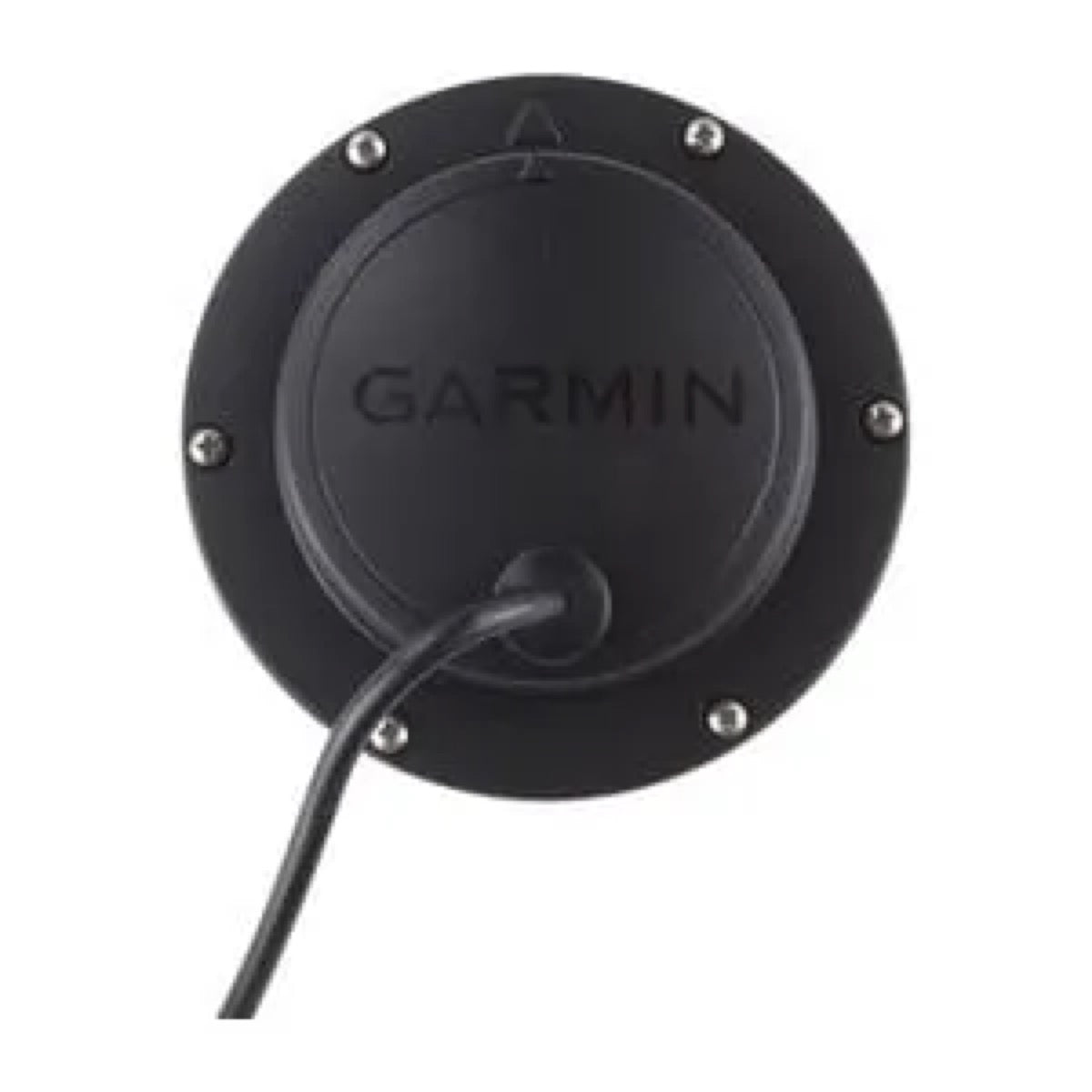

Sonde GT15M-IH - intérieure CHIRP moyenne fréquence - visuel officiel Garmin 3

Tasuta kohaletoimetamine alates 150 € tellimustest Prantsusmaal
Tõmmamine Skysati poest võimalik

Valmistatud tellimuse järgi

Usaldage Skysatiga pardal seadmete paigaldamisel

Pakkumine

Paigaldajad sinu läheduses

meie sertifitseeritud paigaldajate võrgu kaudu

Leia paigaldaja

Teenindusabi

Valige lisatoetus paigaldamisele

Säästad 8%

Garmin

010-12402-00

Sondi GT15M-IH – sisemine CHIRP keskmise sagedusega

Kavandatud massiivsete klaaskiudkerega paatidele, Garmin GT15M-IH sond pakub keskmise sagedusega (85–165 kHz, 600 W) CHIRP-lahendust, tagades täpse sügavusmõõtmise ilma puurimata. Ideaalne kiirete paatide jaoks, hoides sonaritöötlust kõrgel kiirusel, vältides vedrust ja välimisi kahjustusi. Kaasas: neli plastkütustanki, mille dehüdratsiooni nurgad on 0° kuni 25°, ning kinnituskomplekt.

HindSaa pro hinnang

183,22€

183,22€ ~~199,00€~~

Käibemaksuga Tarne arvutatakse makse tegemise ajal.

Laosolekus

Tasuta kohaletoimetamine alates 150 € tellimustest Prantsusmaal
Tõmmamine Skysati poest võimalik

Valmistatud tellimuse järgi

Usaldage Skysatiga pardal seadmete paigaldamisel

Pakkumine

Paigaldajad sinu läheduses

meie sertifitseeritud paigaldajate võrgu kaudu

Leia paigaldaja

Teenindusabi

Valige lisatoetus paigaldamisele

Tehnilised andmed

Toetatud sonari tehnoloogiad	CHIRP keskmine sagedusala
Sonari sagedused	85-165
Töötamise temperatuur	0 kuni 50
Tippmõõt	600.0
Maksimaalne elektritarve	Null
Sonariühenduse tüüp	8 kontakt
Tüüpiline elektritarve	Null
Ühilduvad kuvarid	Kõik Garmini sondid, mis on ühilduvad 8-nastilise sondiga
Võrguühilduvus	Garmin omanikliides (8 kontaktiga)
Traadivõrk	Garmin omanik (8 kontaktiga)
Traadita ühenduvus	Ei
Montaažitüüp	Süvisel (sisekülg)
CHIRP-i kõrgsagedus	165
CHIRP-i madalsagedus	85
Deadrise Angle Compatibility	0–25
Kestvusväide	Vähem tundlik väliskahjustustele, sobib hästi vedavatele paatidele
Kalanduse tüüp	Kõik tüübid
Hull Material Compatibility	Täismaterjalne klaaskiud
Kaasas olevad lisad	Neli nurksete plastikpaaki (0°, 5°, 12°, 20°)
Installation Benefit No Hull Drilling	Jah
Sisseehitatud kiirusandur	Ei
Sisseehitatud temperatuuriandur	Ei
Maksimaalne süvisandmete lugemissügavus	549.0
Max Hull Thickness Mm	16
Performance At High Speed	Erinomainen
Väljaandmise aasta	2015.0
Signal Strength Reduction In Hull	Jah
Sonar Type	Traditsiooniline CHIRP
Sondi materjal	Plastmass
Kasutajataseme kirjeldus	Kesk- / Täpsuskategooria

Detailne kirjeldus

Garmini sond GT15M-IH on mõeldud massiivse klaaskiudkoorikuga paatidele ning see on lahendus, mis paigaldatakse kooriku sisse (kooriku siseküljele). See võimaldab kasutada CHIRP-tehnoloogiat keskmises sagedusvahemikus. 600 W võimsusega transdutser töötab sagedusvahemikus 85–165 kHz, võimaldades sügavuse lugemist kuni 579 meetrit (1900 jalga) optimaalsetes tingimustes. Kooriku sisse paigaldamine eemaldab vajaduse puurida paadi põhja, vähendades nii takistust ja kaitseb sondi väliste kahjustuste eest.

Täpsus ja ühilduvus

Sondi GT15M-IH on spetsiaalselt kohandatud klaaskiudkoorikute jaoks, mille paksus on kuni 16 mm, ja see töötab hästi ka 0–25 kraadi kalle all. Selleks on kaasas neli plastist reservuaari. Sondi täpsus kõrgetel kiirustel püsib hea, mis ei ole nii iseloomulik tagumise paneeli sondidele, mida võib mõjutada turbulentne voolamine. Erinevalt läbiviiluvatest sondidest, mille paigaldamine nõuab rohkem töönduslikku lähenemist, pakub GT15M-IH alternatiivi kasutajatele, kes soovivad vältida kooriku puurimist. See annab ainult traditsioonilised CHIRP sügavuseandmed ja seda saab täiendada teiste Garmini transdutseritega (nt GT36UHD-TM või GT56UHD-TM) Y-kaabli abil, et lisada ClearVü ja SideVü funktsioonid.

Paigaldus ja ühenduvus

Garmini sondi GT15M-IH paigaldamine eeldab reservuaari kleebimist kooriku siseküljele, seejärel reservuaari täitmist külmutusvedelikuga või mineraalõliga ning sondi sisestamist. See lähenemine vähendab signaali häireid, mida tavaliselt põhjustavad propellerite või muude kooriku osade tekitatud turbulentne voolamine. Sond on ühilduv paljude Garmini ECHOMAPi ja GPSMAPi kaarditrajektoriga, kuigi mõne mudeli puhul võib olla vaja adaptiivkaablit. 8 kontaktiga disain tagab standardiseeritud ühenduse Garmini ühilduvate süsteemidega.

Dokumentatsioon

Type	Nom
	Manuel utilisateur - Guide de placement des sondes Garmin
	Notice d'installation - Instructions d'installation de la sonde Garmin GT15M-IH

Asjatundja arvamus

Pol CONIN

Digitaalarenduse vastutaja

« Garmin GT15M-IH CHIRP-sondi paigaldus ja sooritusvõime »

Garmini GT15M-IH sond on asjakohane lahendus klaasplastist massiivkoest laevade omanikele, kes eelistavad mittesissetungivat paigaldust ja töökindlat jõudluse tagamist kõrgel kiirusel. Sõltumatu paigaldus (in-hull) on eelkõige kasulik regattjahtidel või kiirekäigulistel mootorpaatidel, kus takistusmomendi vähendamine on kriitiline või lihtsalt neile, kes soovivad vältida struktuurseid muudatusi kere sees. See 600 W CHIRP-sondi võimaldab pidevat sügavuse tuvastamist isegi kiirelt liikudes, kus tahapoole paigaldatud sondid võivad takistuste tõttu (kavitatsioon) piirduda.

Tõhusaks paigaldamiseks on vajalik järgida kere kitsendusi: ainult klaasplastist massiivkoest, mille paksus on kuni 16 mm, ja veepinnast eemaldumise nurk 0–25 kraadi vahel. Nelja kaasasoleva reservuaari abil saab sondi kohandada erinevatele kallutuskraadidele. Täpne paigaldus lastiruumis, eemale propelleri või teiste lisaseadmete tekitatud turbulentsetest vooludest, on oluline. Soovitatav on enne lõplikku kinnitamist läbi viia eelnevad testid, et valida optimaalne asukoht. Sondi täitmine sobiva vedelikuga (antifriis või mineraalõli) on signaaliülekande jaoks hädavajalik.

Võrreldes läbipõimivate sondidega, mis pakuvad üldjuhul paremat jõudlust kuid nõuavad keerukamat puurimist ja paigaldust, pakub GT15M-IH huvitava kompromissi. See pakub tõhusa kaitse löökide ja mereprügi vastu, mis on eeliseks veoalusel olevatele paatidele. Siiski on oluline märkida, et kui traditsiooniline sonde, ei pakuta see autonoomselt Garmini ClearVü või SideVü pildistamise funktsioone. Need võimalused on võimalikud ainult ühendades teiste Garmini sondidega Y-kaabli abil. See mudel ei sisalda ka temperatuuri- ega kiirusandurit. Seega peaks seda vaatama põhiliselt sügavuse tuvastamise sondina konkreetsel otstarbel, mitte mitmeotstarbelise pildistamise lahendusena.

Durabilité

Facilité d'installation

Rapport performance / prix

Makse ja turvalisus

Teie makseandmed ja teave töötlevad turvaliselt.

Sondi GT15M-IH – sisemine CHIRP keskmise sagedusega

183,22€

183,22€ ~~199,00€~~

Korduvad küsimused

Vajad abi? Võta meiega ühendust

Millise tüüpi sond on Garmin GT15M-IH?

Garmin GT15M-IH on kere seesse (in-hull) paigaldatav sond, mis on valmistatud plastist. See kasutab keskmise sagedusega CHIRP-tehnoloogiat optimaalseks toimivusteks.

Mis on GT15M-IH sondi tööks vajalike sageduste vahemik?

GT15M-IH sond toimib CHIRP-sagedusvahemikul keskmises sagedusribas, 85-st 165 kHz-ni. See riba võimaldab saada detailsemaid sügavusandmeid.

Milline on Garmini sondi edastusvõimsus?

Garmini GT15M-IH sügavusanduri edastusvõimsus on 600 W (RMS), mis tagab hea tuvastusvõime.

Kas GT15M-IH sond andmete temperatuurist või veevoolukiirusest?

Ei, kerele paigaldatavad sondid nagu GT15M-IH ei sisalda tavaliselt temperatuuri- ega kiirusandureid. Need pakuvad vaid traditsioonilisi CHIRP-sügavusandmeid.

Millised on GT15M-IH tüüpi kereanduri kasutamise eelised?

Sondi peamised eelised kere sees paiknemisel hõlmavad:

Punktide puudumine kere augustamine vajaduseta.Redutseeritud veetakistus, sest sond on paigaldatud siseküljele.Kaitsmine väliskahjustuste eest (praamid, veealused takistused).Sügavusandmete täpsuse säilitamine ka kõrgetel kiirustel.

Millist tüüpi ühenduspesa kasutab sond GT15M-IH?

Garmin GT15M-IH sond on varustatud 8-nastalise ühenduspesaga, mis on ühilduv vastavate Garmini sondide ja kaardijälgijatega.

Milliste laevakerede jaoks on GT15M-IH sond ühilduv?

GT15M-IH sond on mõeldud ainult massiivsetest klaaskiududest kerele. See sobib kuni 16 mm paksuste kerega (5/8 tolli).

Kas GT15M-IH sondi saab paigaldada metall-, puit- või kerekonstruktsiooniga (kored-hull) laevadele?

Ei, GT15M-IH sond pole soovitatav kasutamiseks metall-, puit- või komposiitkerega laevadel. See on mõeldud ainult tervikult klaasplastist keredega laevadele.

Milline on maksimaalne klaaskiudust laeva kere paksus, mida see sond suudab toetada?

Garmini GT15M-IH sond on ühilduv massiivse klaaskiudkoorikuga, mille paksus on kuni 16 mm (5/8" ).

Millised veepealelaskumise nurkad sobivad GT15M-IH paigaldamiseks?

GT15M-IH sond on soovitatav kasutamiseks kerega, mille veekinnituse nurk (deadrise angle) jääb vahemikku 0–25 kraadi. Paketiga kaasatakse neli plastist paaki, mis võimaldavad seadistada erinevate nurkade jaoks.

Kas GT15M-IH sond pakub ClearVü või SideVü funktsioone?

Ei, GT15M-IH sond pakub ainult traditsioonilise CHIRP-sondri andmeid. ClearVü või SideVü funktsioonide lisamiseks saab seda täiendada valikulise Y-kaabli abil ühilduvate Garmini transduktoritega (nt GT36UHD-TM või GT56UHD-TM).

Kas ma saan kasutada GT15M-IH-d koos teiste Garmini sondidega lisavaate jaoks?

Jah, saate GT15M-IH sondi täiendada teiste Garmini transduktoritega, näiteks mudelite GT36UHD-TM või GT56UHD-TM abil, et lisada ClearVü ja SideVü funktsioonid. Selleks on vaja valikulist Y-kaablit.

Millised on valikud GT15M-IH sondi paigalduskohta määramisel?

Optimaalseks toimimiseks peab sond paigaldama:

Massiivse klaaskiudustega kere alale, kus pole surnud õhuruumi ega tuuma. Kaldalähedasele alale, lähedal kiilule ja tagaseinale. Niipalju kui võimalik lamele pinnale. Veevõtukohadest, eenduvatest osadest, kereplankidest ja propelleri tekitatud turbulentse voolangu eest kaugele.

Milliseid tööriistu ja materjale on vaja GT15M-IH sondi paigaldamiseks?

GT15M-IH sondi paigaldamiseks vajate:

Ristpealine kruvikeeraja nr 1.220-grainise liivapaberi kvaliteetne merekõlbulik liim vastavalt korpuse materjalile.Mereveekindla jahutussüsteemi või mineraalõli.Arstihappe (isopropüülalkoholi).

Kuidas valida paagi paigaldusnurkade järgi õige paak?

Paagi valik sõltub teie kere veeliini nurkast:

0–3-kraadise nurga korral paigaldage 0° märgistusega paak.4–8-kraadise nurga korral paigaldage 5° märgistusega paak.9–16-kraadise nurga korral paigaldage 12° märgistusega paak.17–25-kraadise nurga korral paigaldage 20° märgistusega paak.

Kas on võimalik sondi enne püsivalt paigaldamist testida?

Jah, soovitavalt tuleb enne püsiva paigalduse tegemist testida paigalduskohta. Sa võid asetada sondi veega plastpussi sees, see märja kerele valitud kohta asetada ning jälgida kaardi- või sondiandmete töötlust, et kontrollida toimivust.

Millist vedelikku tuleb kasutada sondi anuma täitmiseks?

GT15M-IH sondi anum tuleb täita jahutusvedelikuga RV/mereveekeskkonna jaoks või mineraalõliga. See vedelik tagab hea sonari signaali läbilaskmise läbi kere.

Kuidas mõõta minu kere püstihoiakut paigalduse jaoks?

Saate mõõta veekeerise nurka (deadrise angle) nutirakenduse, nurikihari, nurimõõtja või digitaalse taseme abil. On oluline mõõta seda nurka just selles kohas, kus kavatse teie sondi paigaldada, sest kere võib olla eri kohtades erineva nurga all.

Kas GT15M-IH sondi paigaldus nõuab professionaalset tööd?

Kuigi sondi paigaldamine kerele on vähem häiriv kui läbipõimivate sondide puhul, soovitame siiski pöörduda professionaali poole, et saavutada parimad tulemused. See tagab sondi optimaalse asendi ja maksimaalse töötluse.
