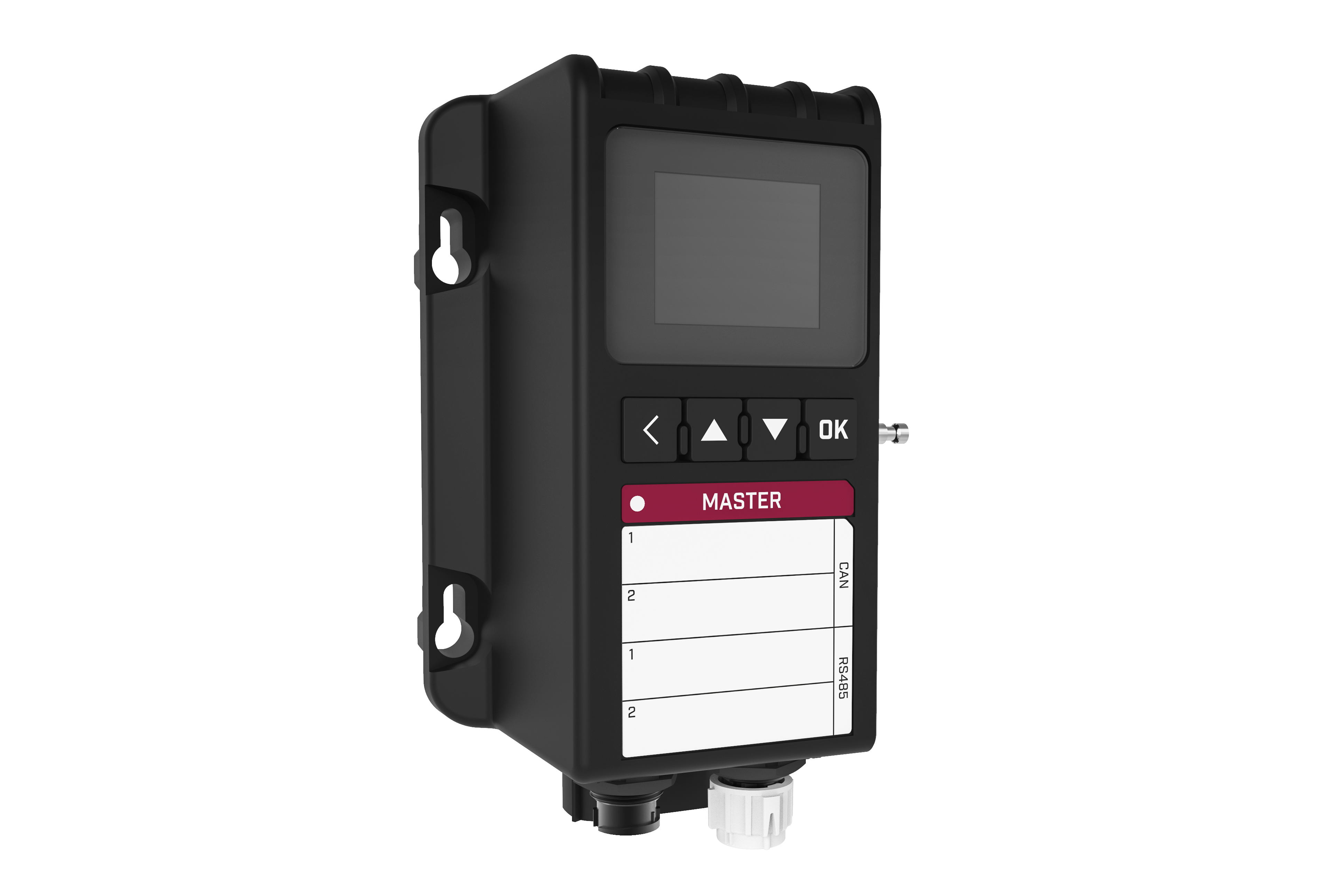

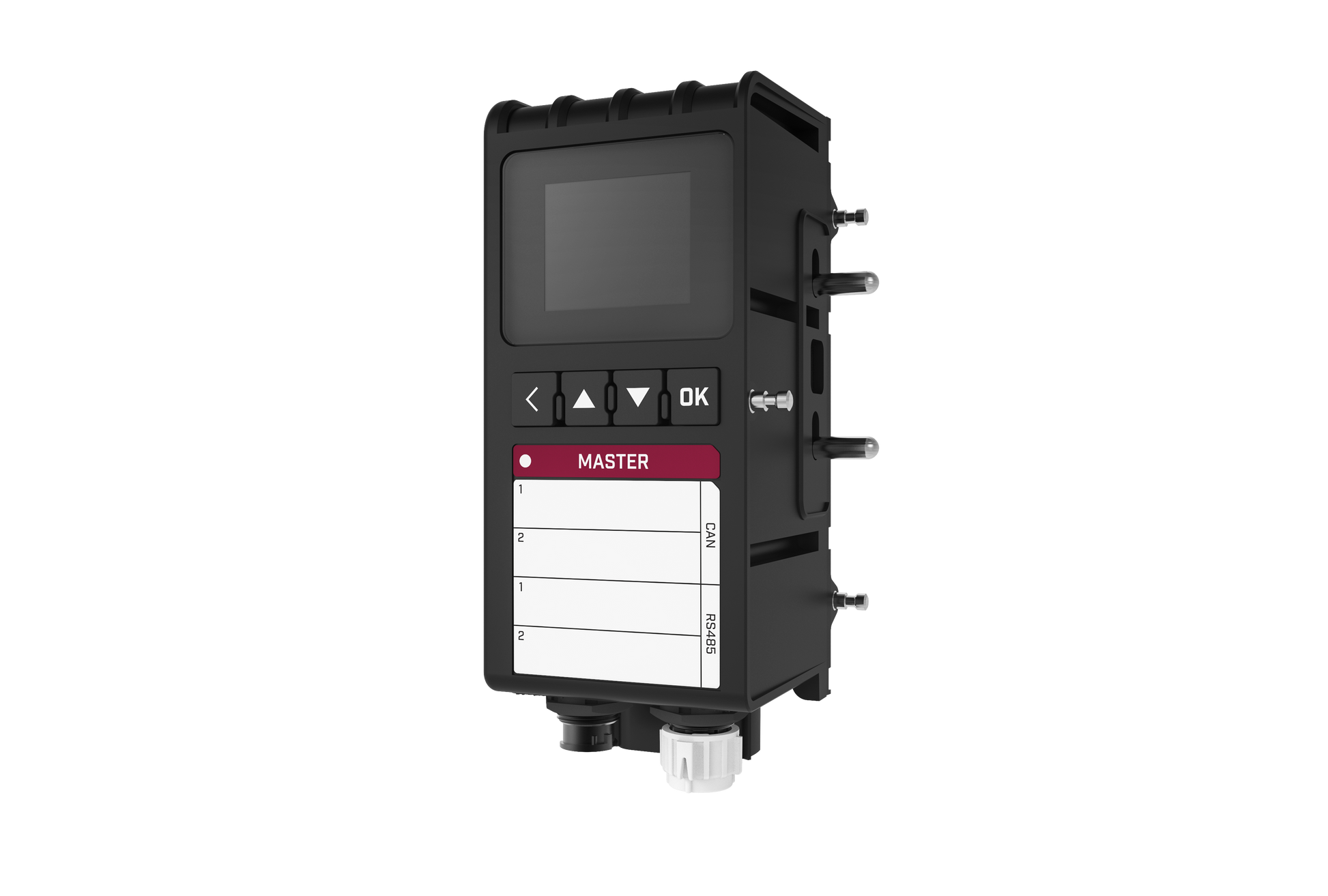

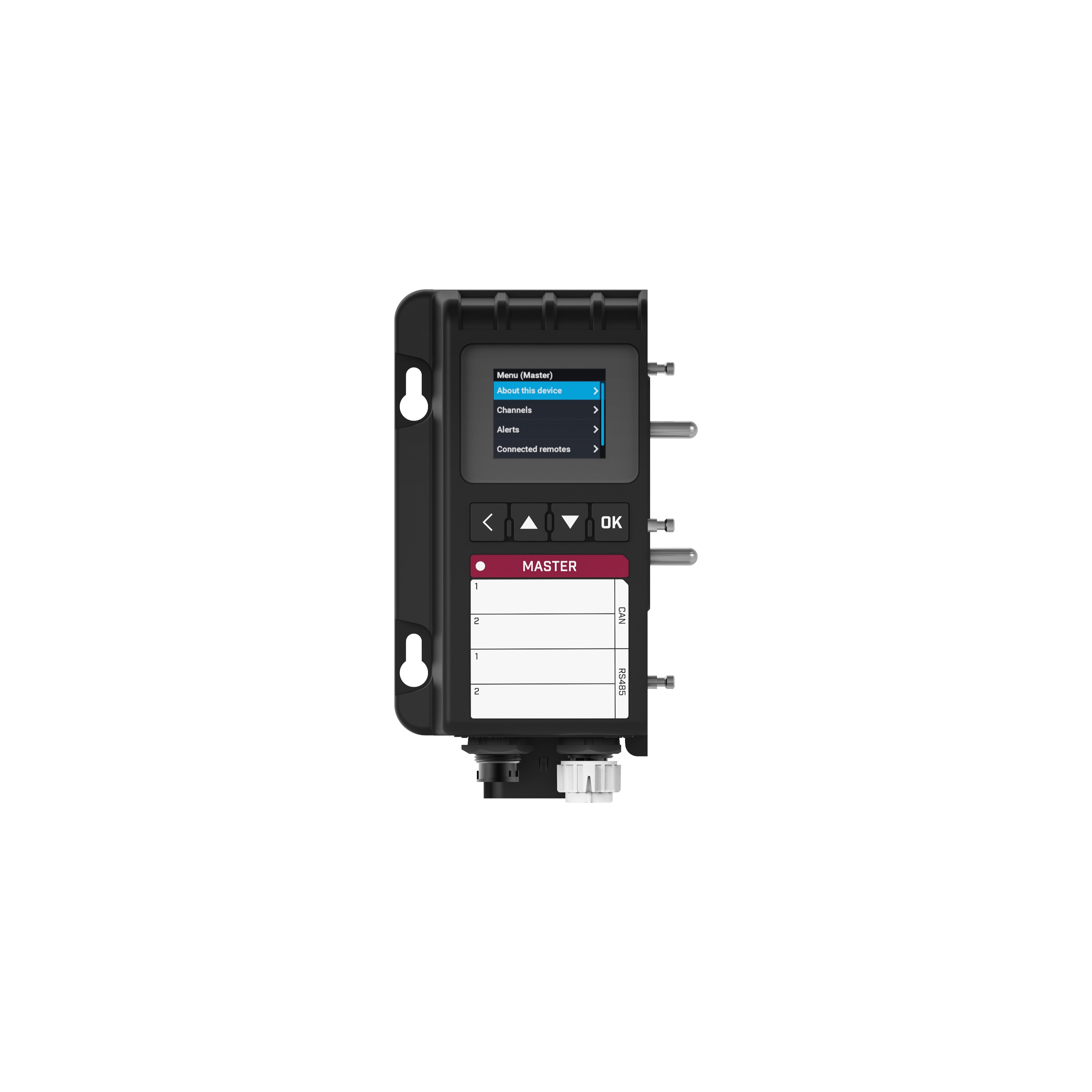

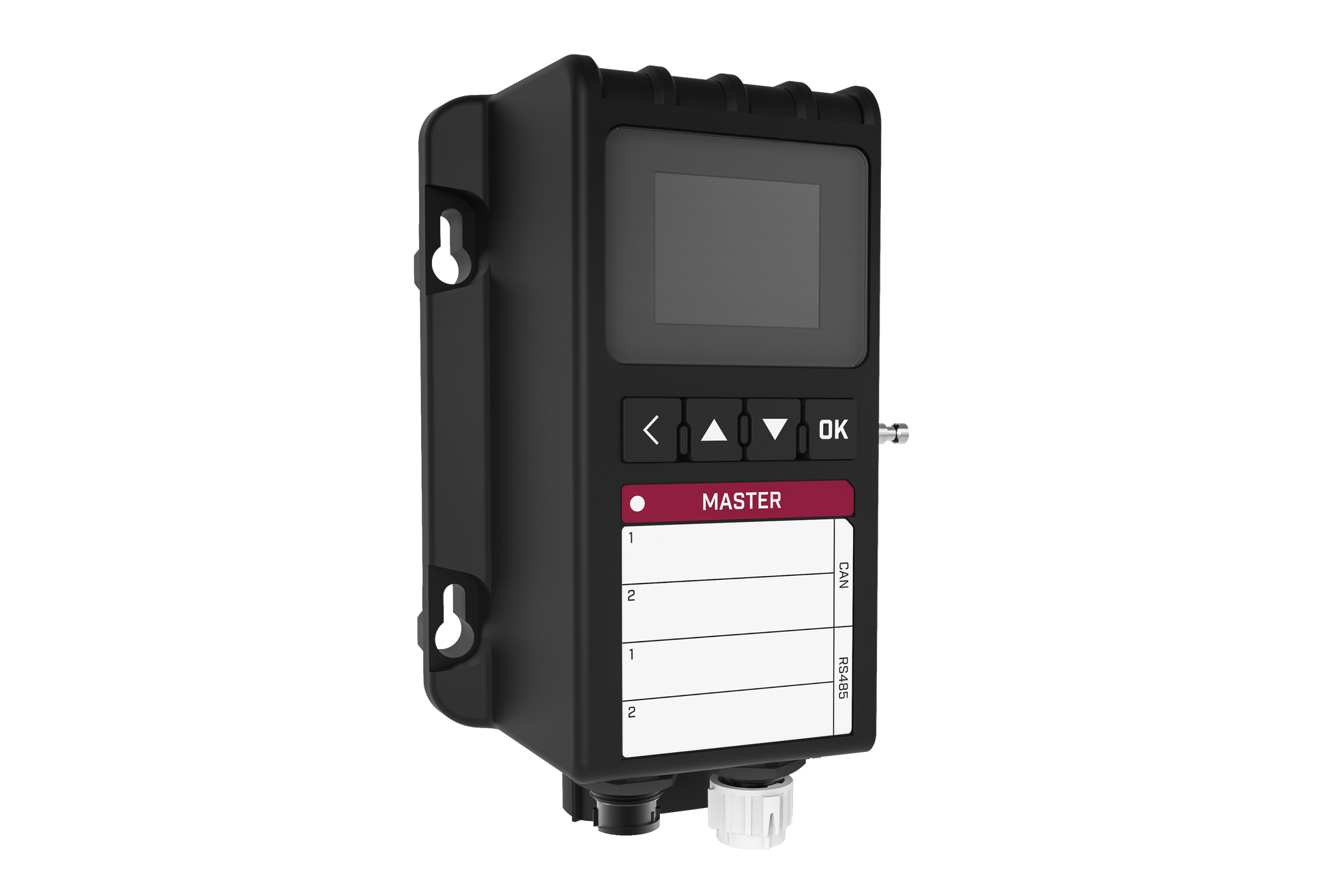

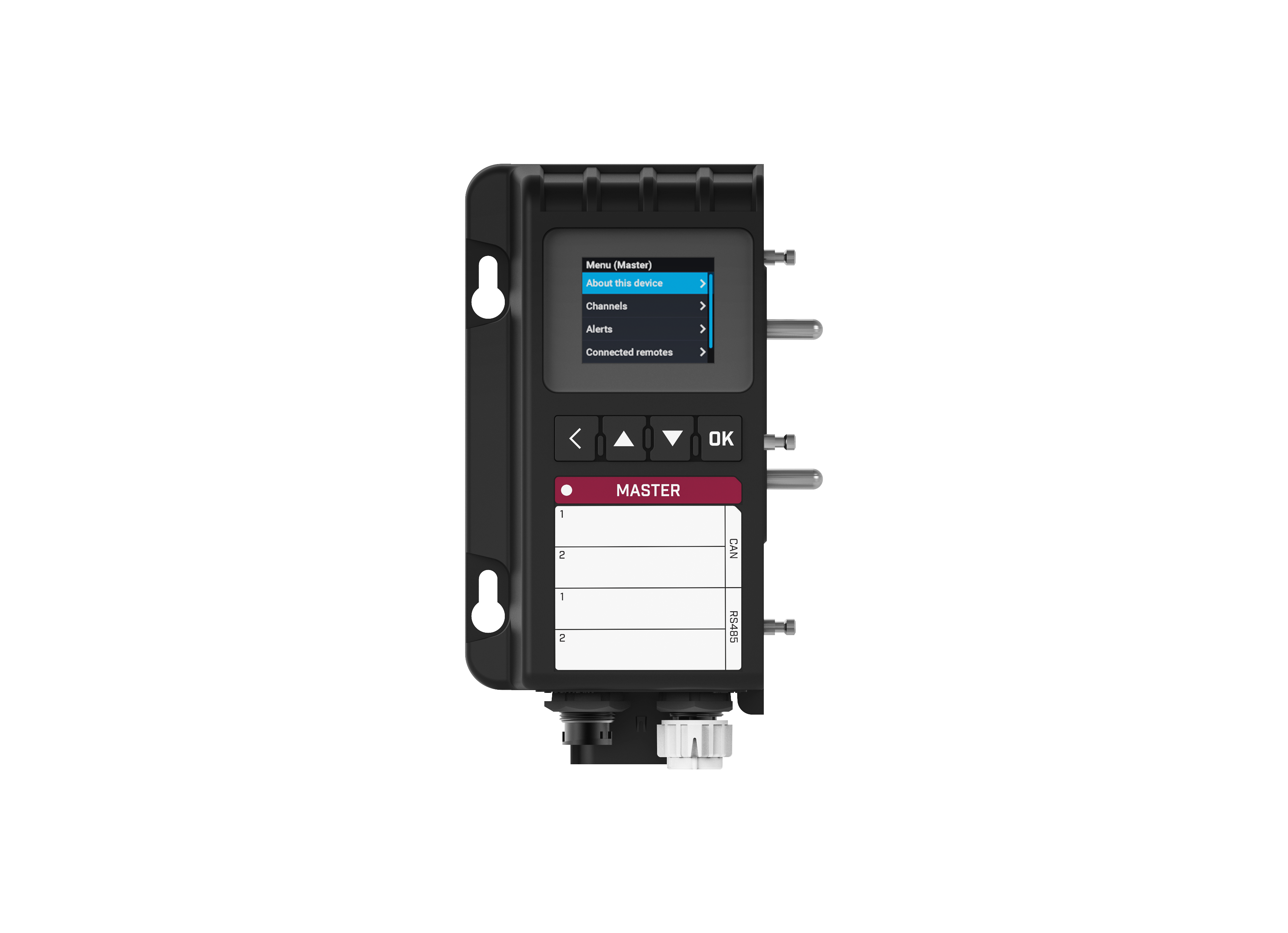

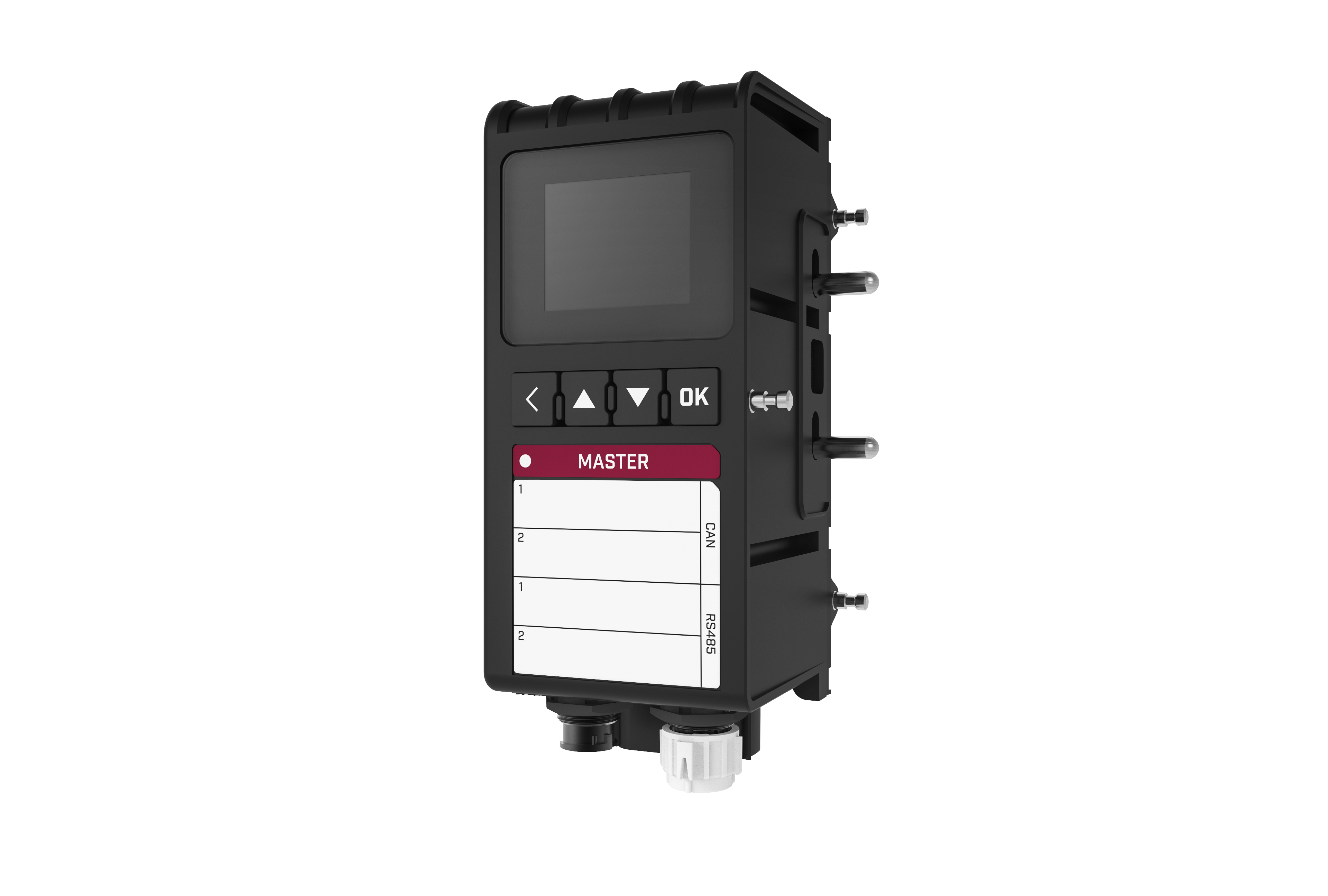

Module YachtSense Master (12v ou 24v) ports d'entrées: 2 x J1939, 2 x RS485, Ethernet & STNG

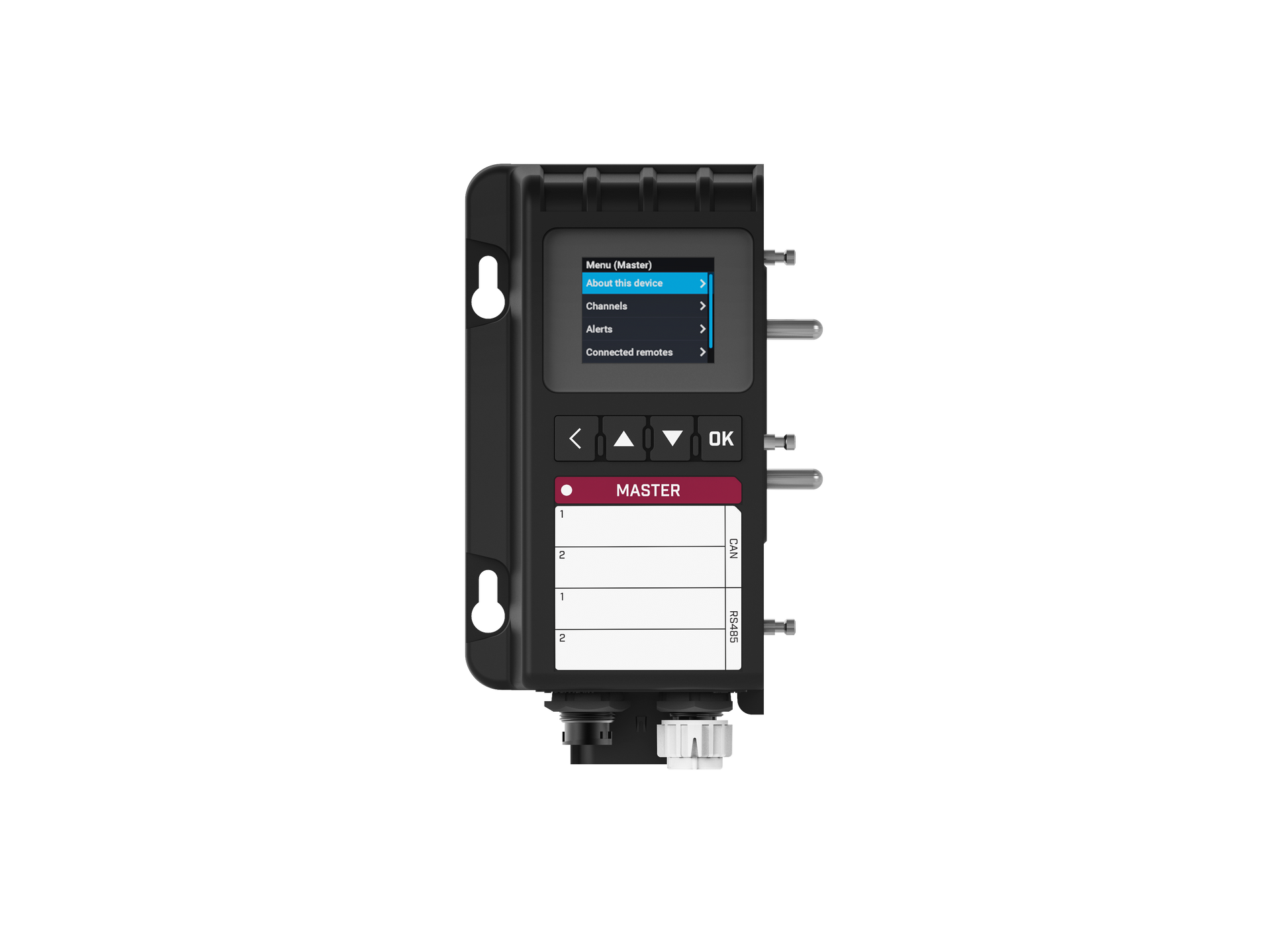

Le module YachtSense Master (E70592) est la pièce maîtresse du système de contrôle numérique modulaire YachtSense. Il est conçu pour l'automatisation des navires modernes, offrant une gestion centralisée des systèmes de bord et une flexibilité d'intégration.

Le module YachtSense Master dispose de plusieurs options de connectivité :

Deux connexions J1939 via un connecteur Molex MX150L 16 broches.Deux connexions RS-485 via un connecteur Molex MX150L 16 broches.Un connecteur RayNet (SeaTalkhs™) pour un réseau Ethernet 10/100/1 000 Mbits/s.Une connexion SeaTalkng / NMEA 2000.

Le module fonctionne sous une tension d'alimentation nominale de 12 Vdc ou 24 Vdc. Sa plage de fonctionnement est de 8 Vdc à 32 Vdc.

Oui, le module YachtSense Master est conçu pour résister à l'environnement marin avec une protection contre les infiltrations d'eau classée IPx6.

Les dimensions du module YachtSense Master sont de 165 mm (hauteur) x 81 mm (largeur) x 75,5 mm (profondeur).

Le système YachtSense garantit une fiabilité opérationnelle grâce à trois niveaux de redondance :

Un clavier intégré permet une commande manuelle.Des diagnostics système sont affichés sur l'écran LCD intégré.Le système continue de fonctionner en cas de perturbation du réseau.Une dérivation manuelle par fusible assure une alimentation temporaire en cas de défaillance d'un module.

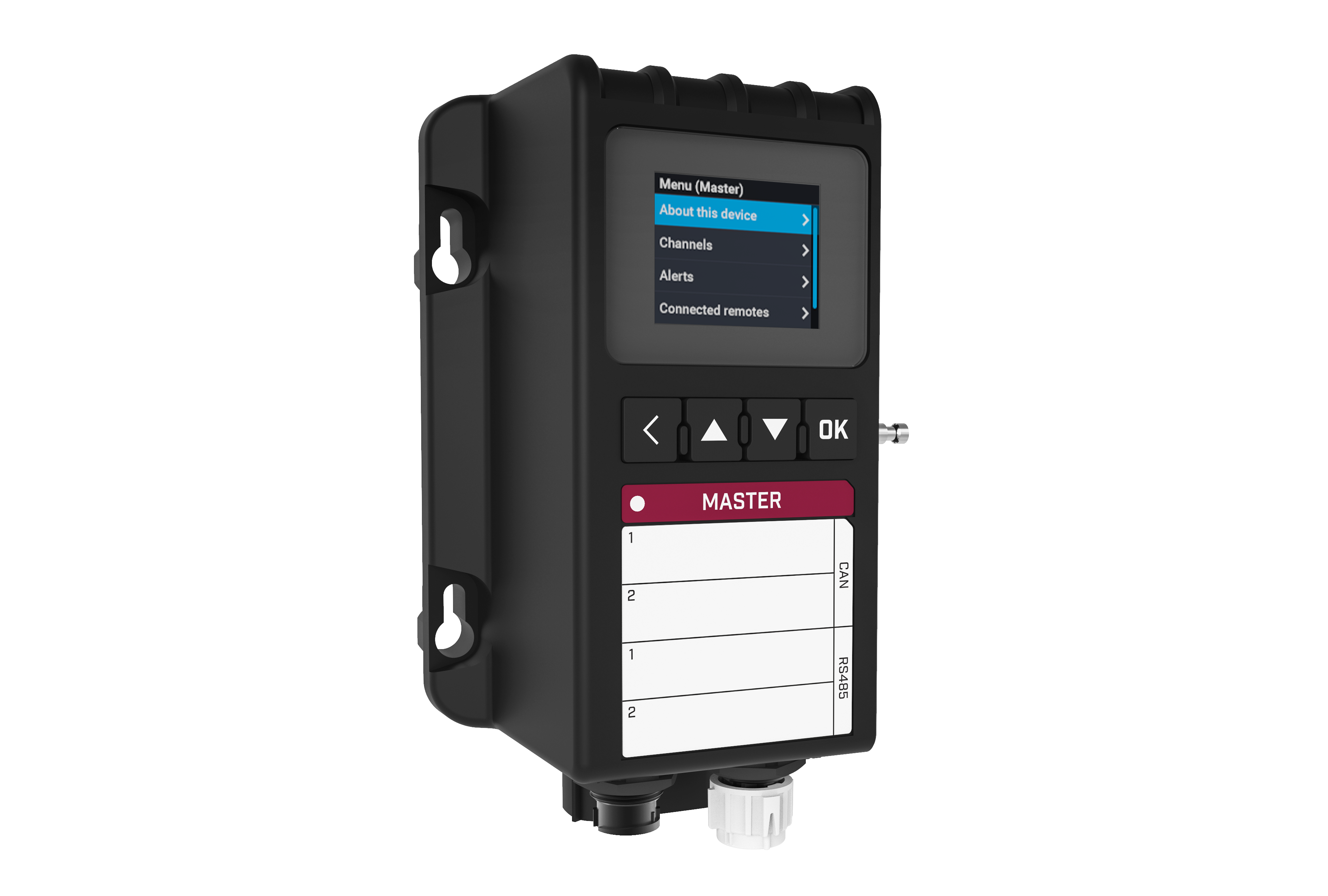

Oui, un écran TFT LCD avec rétroéclairage LED est intégré au module pour les diagnostics système.

La consommation de courant du module YachtSense Master est de 350 mA.

Le module peut opérer dans une plage de températures de -25°C à 55°C. La plage de température de stockage est de -30°C à 70°C.

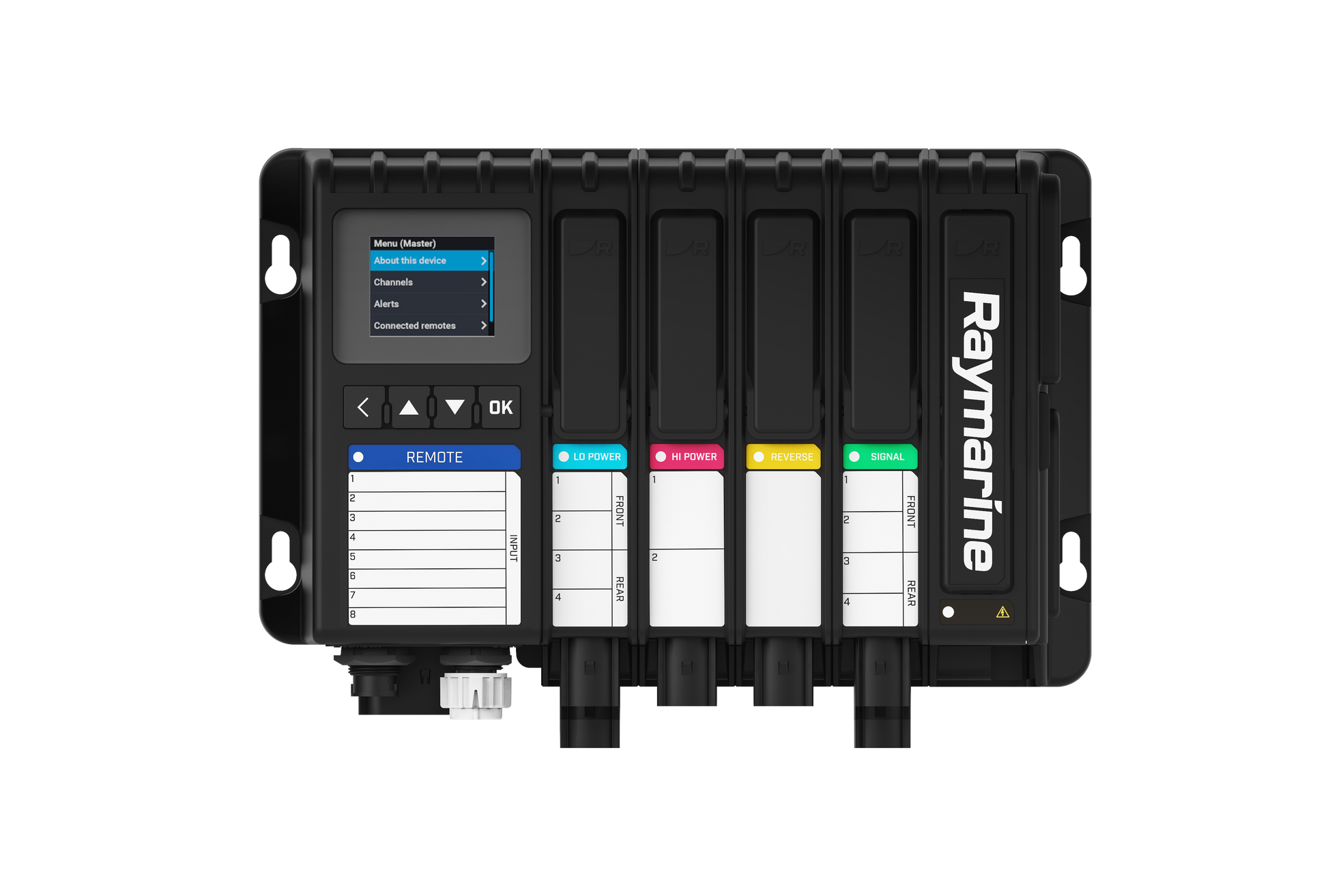

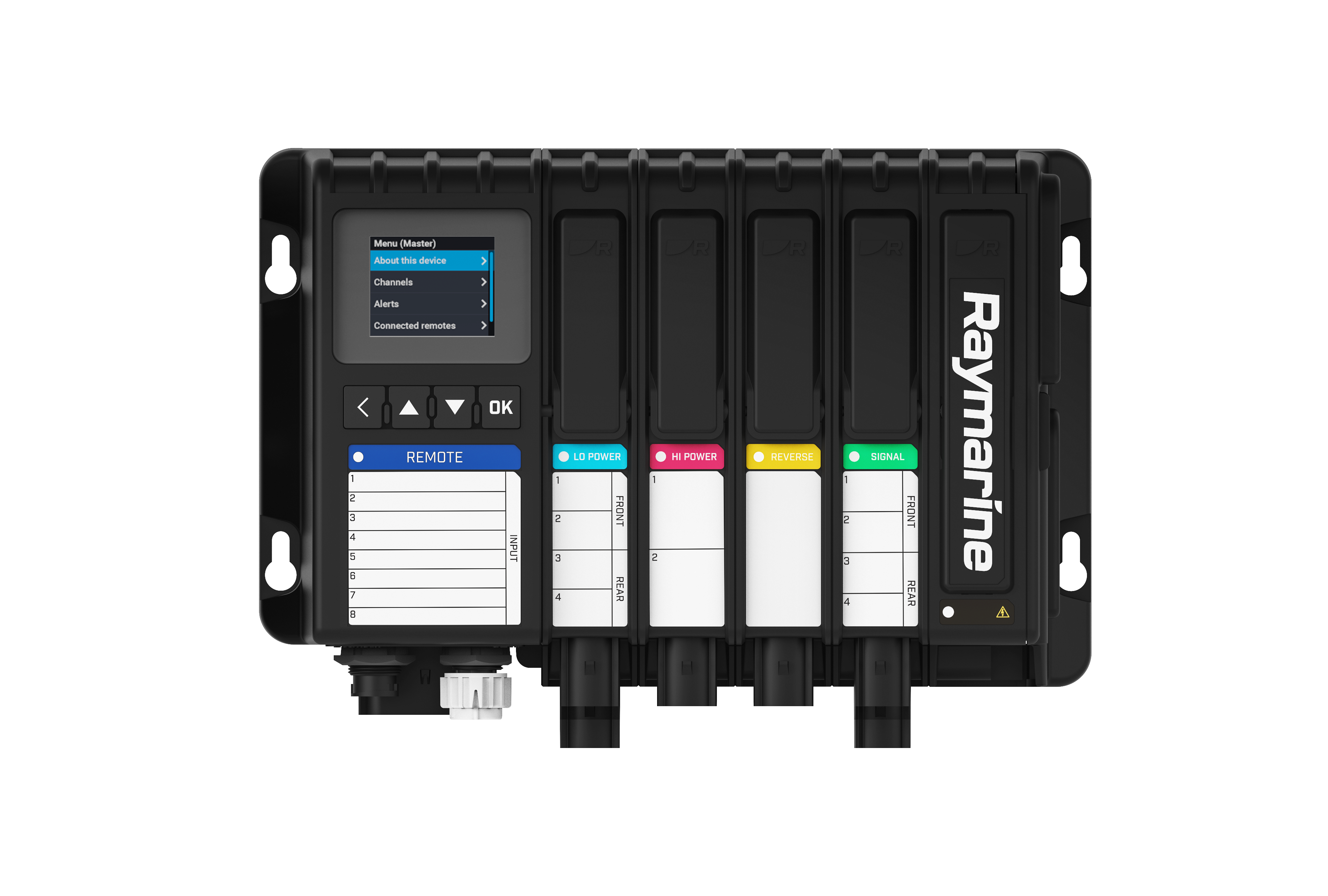

Oui, le système YachtSense est une architecture modulaire évolutive. Le module Master peut être étendu avec d'autres modules YachtSense tels que les modules à faible puissance, à haute puissance, inverseurs, de signal ou d'alimentation pour s'adapter à l'ensemble d'une gamme de modèles de bateaux.

Le module prend en charge deux connexions J1939 et deux connexions RS-485, toutes deux via des connecteurs Molex MX150L 16 broches.

Le module YachtSense Master dispose d'une connexion SeaTalkng, qui est le protocole propriétaire de Raymarine compatible avec le réseau NMEA 2000.

Oui, le module YachtSense Master est conçu pour être intégré dans un réseau Raymarine et peut être contrôlé via les écrans multifonctions Axiom, permettant une interface utilisateur personnalisée pour l'automatisation du navire.

Le connecteur RayNet (SeaTalkhs™) fournit une connexion Ethernet 10/100/1 000 Mbits/s. Cette connexion est essentielle pour la communication rapide au sein du réseau Raymarine et avec d'autres appareils compatibles.

Le module Master est la pièce maîtresse du système YachtSense, fournissant la gestion centrale. Cependant, il est conçu pour fonctionner avec d'autres modules YachtSense (tels que les modules d'E/S comme les modules Basse Puissance ou Haute Puissance) pour contrôler des charges électriques spécifiques à bord du navire.

Le module peut fonctionner dans des conditions d'humidité allant jusqu'à 93% à 40°C.

Oui, le système YachtSense, dont le module Master fait partie, est une architecture modulaire unique qui offre aux constructeurs de bateaux la liberté de concevoir et de standardiser une solution de contrôle numérique pouvant s'adapter à toute une gamme de modèles.

Le module YachtSense Master permet une gestion centralisée des systèmes de bord. Il sert de nœud principal pour l'automatisation, en intégrant diverses interfaces réseau pour une communication étendue et le contrôle des appareils connectés via d'autres modules YachtSense.

Les ports J1939 et RS-485 du module YachtSense Master utilisent des connecteurs Molex MX150L à 16 broches.

Le module Master est conçu pour fonctionner dans une plage de tension de 8 Vdc à 32 Vdc. La protection contre les tensions transitoires et les connexions à polarité inversée est assurée par les modules d'alimentation (Power Supply Modules) qui complètent la pile de modules du système YachtSense.
