Raymarine

A80309

Radari QUANTUM 10 m toitekaabel

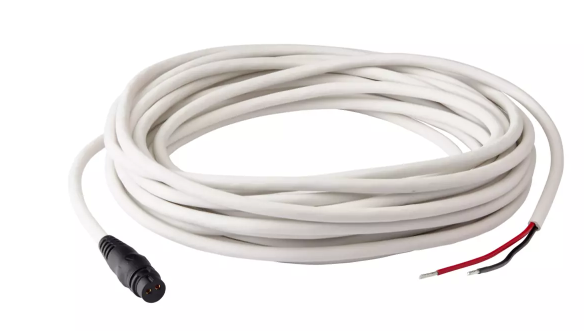

The Raymarine 10-meter power cable (reference A80309) provides 12/24V power to radar antennas, optimizing marine installations where data is transmitted wirelessly via Wi-Fi to the multifunction display. Its slim diameter facilitates routing through masts or bulkheads, and it serves as a direct replacement part for the current Quantum CHIRP (Q24C) and Quantum 2 Doppler (Q24D) semiconductor radar series.

Includes: 1x 10-meter power cable (proprietary radar connector to stripped wires).

Public priceGet pro pricing

78,55€

78,55€ ~~90,00€~~

Käibemaksuga Tarne arvutatakse makse tegemise ajal.

Laosolekus

Free pickup point for orders over €150 in France
Pickup at Skysat possible

Custom installation

Trust Skysat to install the equipment on board

Request a quote

Installers near you

via our network of certified installers

Find an installer

Support service

Choose additional installation support

Technical specifications

Lõikeala (mm²)	2.5
Lõikeala (AWG)	14.0
Juhtmete arv	2.0
Värv	Must
Maksimaalne pinge	50.0
Varjestus	Ei varjestatud
Paindlikkus	Paindlik
Voolutüüp	DC
Välisläbimõõt	7.0
Nimivool	15.0
Katte materjal	PVC
Juhtme materjal	Tina kaetud vask
Sertifikaadid	CE
Juhtme viimistlus	Etamm
Kaabli tüüp	Toitekaabel
Kaabli pikkus	10.0
Ühilduv võrgustik	Radari Quantum toiteallikas
Eelvormitud ühendurid	Jah
Paigalduskoht	Masti, portaal või laevasisene kaabliteerimisrada
Kaabli rakendusala	Radari Raymarine Quantum toiteallikas
Töötamise temperatuur	-20 °C kuni +70 °C
Salvestustemperatuur	-20 °C kuni +70 °C
Minimaalne painderaadius	35 mm
Ühenduse tüüp	Raymarine'i tootepõhine ühendusosa kvantumradarile
Varjestuse tüüp	Puudub
UV-kiirguse vastupidavus	Kõrge
Toote tüüp	Kaabel

Detailed description

Raymarine QUANTUM 10 m toitekaabel on oluline komponent, mis võimaldab radomi paigaldamist pardavõrku. See kaabel on välja töötatud spetsiaalselt QUANTUM impulsskokkusurumise tehnoloogiat kasutavate radarite jaoks ning tagab elektrienergia töökindla ja ohutute edastamise lauatehnikast antennini, tagades seega navigatsiooniseadme optimaalse töö.

Usaldusväärsus ja mereintegraalsus

10 meetri pikkusega kaabel (tüübinumber A80309) on mõeldud standardseteks paigaldusteks keskmise suurusega purjelaevadel või mootorpaatidel, võimaldades ühendada mastis või portikus paigaldatud radomi. Erinevalt andme- ja toitekaablitest, mida kasutatakse täielikeks juhtmeühendusteks, on see kaabel mõeldud ainult toite jaoks. See konfiguratsioon on eriti oluline, kui kasutatakse QUANTUM radari Wi-Fi-režiimis andmete edastamiseks multifunktsionaalsele Raymarine ekraanile. Kaabli konstruktsioon sisaldab radomi poolel valatud ühendit, mis tagab täieliku veekindluse ja vastupidavuse äärmuslike mereolude ning mastipea UV-kiirguse suhtes.

QUANTUM seeria tehnilised iseärasused

See toitekaabel on sobiv ainult Raymarine QUANTUM esimese põlvkonna radarite ja Doppler-efektiga QUANTUM 2 radarite jaoks. Kui laeva topoloogia nõuab pikemat kaabliteed, pakub Raymarine seda kaabli ka pikemate versioonidena. Päris tootekaabli kasutamine tagab seadme toimivuse säilimise ja ennetab pingelangust, mis võib põhjustada soovimatuid taaskäivitusi või radari ulatuse vähenemist.
