Victron Energy

SHU050150050

Aku kontrollija SmartShunt IP65 500A

null

Public priceGet pro pricing

111,00€

111,00€ ~~128,40€~~

Käibemaksuga Tarne arvutatakse makse tegemise ajal.

Laosolekus

Free pickup point for orders over €150 in France
Pickup at Skysat possible

Custom installation

Trust Skysat to install the equipment on board

Request a quote

Installers near you

via our network of certified installers

Find an installer

Support service

Choose additional installation support

Technical specifications

Aku tehnoloogia	Compatible avec tous types (Plomb-acide, Lithium, Gel, AGM)
Aku jälgimise integreerimine	Oui
Traadivõrk	VE.Direct
Maksimaalne laadimisvool (A)	500.0
Maksimaalne väljalaskevool (A)	500.0
Tipptühjendustugevus	500.0
Maksimaalne järjestikühenduste arv akupatareidel	4.0
Liitmise suurus	M10
Kinnituse orientatsioon	Toutes orientations (montage en surface)
Töötemperatuuri vahemik	-40 à +50 °C
Säilitus temperatuurivahemik	-40 à +50 °C
IP-tunnus	IP65
Kaal	0.374
Hoiatusväljund	Aucune (affichage via application VictronConnect)
Ampertundide resolutsioon	0.1
App Monitoring Features	État de charge, temps restant, informations historiques, paramètres essentiels de la batterie
Mobiilirakenduse nimi	VictronConnect
Auxiliary Input Measurement Types	Tension seconde batterie, point milieu parc batteries, température
Auxiliary Temperature Measurement Range C	-20 à +50
Saadaolevad häired	Tension basse/haute, SoC bas, Tension batterie de démarrage basse/haute, Température basse/haute, Déviation point milieu
Akupargide arv	2 parcs
Battery Capacity Range Ah	1 - 9999
Suhtlusprotokoll	Bluetooth, VE.Direct
Current Draw Ma	< 1
Current Measurement Accuracy Percent	0.4
Current Measurement Offset Ma	10
Voolu mõõteulatus	-500 à +500 A
Current Measurement Resolution A	0.01
CZone-iga ühilduv	Non
Dimensions Hwd Mm	46 x 120 x 54
Ekraani tüüp	Sans écran (via smartphone/tablette)
GX-seadmega ühilduvus	Oui
MasterBus-iga ühilduv	Non
Mõõdetava pinge vahemik	6.5 à 70 VDC
Montaažitüüp	Montage en surface
Tööpinge vahemik	6.5 à 70 VDC
Toiteallikas	Batterie principale (12/24/36/48V)
Safety Standard En	EN 60335-1
Ekraani suurus	Sans écran
Teenindusaku patareide jälgimine	Complète (état de charge, tension, courant, temps restant, historique)
Shund kaasas	Oui
Shundi nimivool	500 A
Shundi spetsifikatsioon	Shunt 500A avec bornes de connexion M10
Käivitusaku seire	Tension uniquement
State Of Charge Resolution Percent	0.1
Temperature Resolution C	1
Temperature Sensor Optional Sku	ASS000100000
Aega jäänud resolutsioon	1
Voltage Measurement Accuracy Percent	0.3
Voltage Measurement Resolution V	0.01
Traadita ühenduvus	Bluetooth

Detailed description

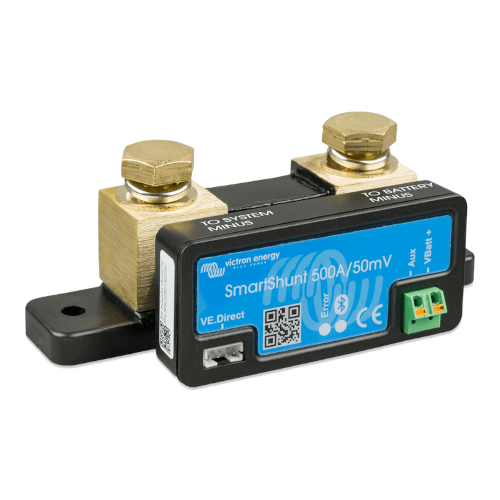

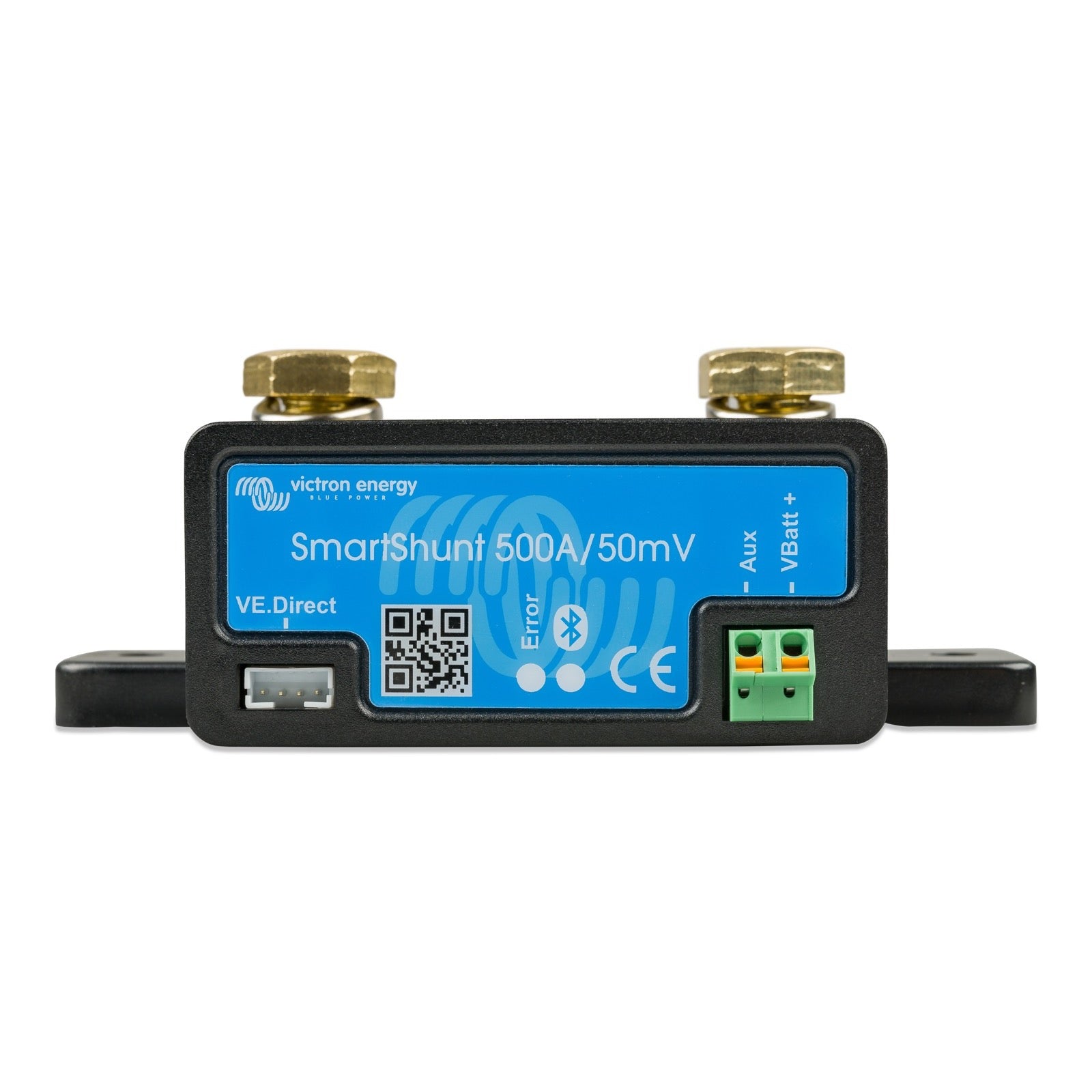

Loomudatud täpseks aku seisundi jälgimiseks on VICTRON ENERGY SmartShunt IP65 500A akukontrollija kompaktsete mõõtmetega ilma sisseehitatud ekraanita. See kasutab nutitelefoni või tahvelarvutit kuvariühenduse asemel läbi VictronConnect rakenduse ja Bluetooth-ühenduse, võimaldades ligi saada aku laadumise seisundile, järelejäänud aja andmetele, ajaloolistele andmetele ning teistele olulistele aku parameetritele.

Integratsioon ja täiendavad võimalused

See SmartShunt eristub oma võimega integreeruda keerukatesse süsteemidesse tänu oma VE.Direct-portile, mis võimaldab otseühendust GX-seadmega keskse jälgimise ja juhtimise jaoks. Lisaks pakub see mitmekülgset abipordu, mis võimaldab jälgida teise aku pingeid, aku pargi keskmise pinge või ühendada valikulise temperatuurianduri (ASS000100000). 6,5–70 VDC toitepiirkond ja väike voolutarbimine (< 1mA) teevad sellest sobiva valiku erinevateks 12V või 24V merenduse konfigureeringuteks.

Täpsus ja vastupidavus

SmartShunti 500A mudel tagab täpse mõõtmise ±0,4 % voolutäpsusega ja ±0,3 % pingetäpsusega. See on disainitud töötamiseks temperatuurivahemikus –40 kuni +50 °C. Juhtimisliideste klemmid on M10 tüüpi, tagades turvalise elektrilise ühenduse. Kuigi SmartShunti seeria tehnilises dokumentatsioonis mainitakse IP21 kaitsekategooriat, on konkreetne mudel SHU050150050 määratud IP65-ks, pakkudes vee- ja tolmuvastupidavust merenduslikes keskkondades. Mõõtmed on 46 x 120 x 54 mm ja kaal 0,374 kg.

Võrdlus BMV seeriaga

Võrreldes sama tootja BMV aku monitoridega pakub SmartShunt lihtsustatud alternatiivi, mis sobib paigaldusteks, kus soovitakse vähendada kaablite ja ruumikulu, sealhulgas ilma eraldiseisva ekraanita. See jagab enamiku olulisi jälgimisvõimalusi, kuid ei oma programmeeritavaid visuaalseid ja helihäireid ega programmeeritavat releed, mis teeb selle sobivaks kasutajatele, kes eelistavad jälgimist mobiilrakenduse või olemasoleva GX-süsteemi kaudu. Seade salvestab pinge, voolu, laadumise seisundi ja abisisendi trende, võimaldades süvitsi analüüsida aku ajalugu. Bluetoothi ulatus võib olla piiratud metallsete esemete või vee tõttu, mille korral võib olla vajalik ühenduse optimeerimine.

Expert review

Pol CONIN

Digital Manager

« Révision technique : SmartShunt 500A IP65 pour la gestion d'énergie »

Le SmartShunt IP65 500A de VICTRON ENERGY représente une solution de surveillance de batterie pertinente pour les installations marines et véhicules de loisirs où l'optimisation de l'espace et la simplification du câblage sont des priorités. Sa conception sans écran physique déporte l'interface utilisateur vers l'application VictronConnect via Bluetooth ou un appareil GX via VE.Direct, ce qui réduit le nombre de perforations et d'éléments visibles sur les tableaux de bord. Cette approche est particulièrement adaptée aux bateaux modernes équipés d'écrans multifonctions ou aux utilisateurs habitués à gérer leurs systèmes via smartphone.

En termes de valeur d'usage, ce contrôleur excelle dans la fourniture d'informations cruciales comme l'état de charge précis, le courant instantané, la tension du parc et le temps restant avant décharge. La capacité de l'entrée auxiliaire à monitorer une seconde batterie (ex: batterie de démarrage), le point milieu d'un parc en série, ou une température externe, ajoute une flexibilité appréciable pour un diagnostic complet du système énergétique. Pour les parcs de batteries 12V ou 24V jusqu'à 500A, sa capacité nominale le positionne pour une large gamme d'applications, des petits voiliers aux camping-cars équipés.

L'intégration est facilitée par le protocole VE.Direct, permettant une communication fluide avec l'écosystème Victron Energy, notamment les convertisseurs/chargeurs et les appareils GX pour une vue d'ensemble du système et l'accès au portail VRM. Par rapport aux modèles BMV avec afficheur, le SmartShunt est une alternative plus discrète et potentiellement plus économique pour ceux qui ne nécessitent pas un affichage dédié et apprécient la consultation à distance. Son indice IP65 est un avantage pour le montage dans des compartiments moteur ou des zones potentiellement humides, garantissant une meilleure longévité dans l'environnement marin, bien qu'il soit toujours recommandé de le placer dans un endroit aussi sec et protégé que possible. Il est important de noter que la portée Bluetooth peut être réduite par la présence d'éléments métalliques ou d'eau, et dans ces cas, une solution pour maintenir une connectivité optimale peut s'avérer nécessaire.

Durabilité

Facilité d'installation

Rapport performance / prix

Payment and security

Your payment information and data are processed securely.

Aku kontrollija SmartShunt IP65 500A

111,00€

111,00€ ~~128,40€~~

Complete your installation with

Complementary equipment

Victron Energy

Viktro Energia Cerbo GX sidekommunikatsiooni keskus

Ref : BPP900450100

276,00€

276,00€ ~~370,80€~~

Victron Energy

GX Touch 50

Ref : BPP900455050

202,37€

202,37€ ~~282,00€~~

Victron Energy

Liitiumakut 12,8V/330Ah Smart

Ref : BAT512132410

1.633,00€

1.633,00€ ~~2.118,00€~~

Victron Energy

12 V aeglase laadimisega AGM 110 Ah akupatarei

Ref : BAT412101084

269,00€

269,00€ ~~360,00€~~

Victron Energy

Aku laadija Blue Smart IP65 12V 25A CEE 7/16

Ref : BPC122531034

191,81€

191,81€ ~~246,00€~~

Victron Energy

SmartSolar MPPT 100/30 laadimiskontroller

Ref : SCC110030210

117,17€

117,17€ ~~164,40€~~

Victron Energy

Aku tasakaalusti

Ref : BBA000100100

49,67€

49,67€ ~~62,40€~~

Victron Energy

Smart Battery Protect 12/24V-220A

Ref : BPR122022000

108,28€

108,28€ ~~135,60€~~

Victron Energy

Smart BMS CL 12-100

Ref : BMS110022000

157,61€

157,61€ ~~193,20€~~

Frequently asked questions

Need help? Contact us

Qu'est-ce que le contrôleur de batterie SmartShunt IP65 500A ?

Le SmartShunt IP65 500A est un moniteur de batterie tout-en-un conçu par VICTRON ENERGY. Il permet de surveiller avec précision l'état de votre batterie sans avoir d'écran intégré. Toutes les informations sont accessibles via l'application VictronConnect sur votre smartphone ou tablette, grâce à une connexion Bluetooth.

Quelle est la différence principale entre le SmartShunt et un moniteur de batterie BMV-712 ?

La principale différence est que le SmartShunt n'a pas d'écran intégré ; il utilise votre téléphone ou tablette comme interface d'affichage via l'application VictronConnect. Contrairement au BMV-712, le SmartShunt ne dispose pas non plus d'alarme visuelle et sonore programmable ni de relais programmable.

Quelle est la plage de tension d'alimentation du SmartShunt IP65 500A ?

Le SmartShunt IP65 500A fonctionne sur une plage de tension d'alimentation de 6,5 à 70 VDC, ce qui le rend compatible avec les systèmes de batterie 12V et 24V.

Quelle est la consommation de courant du SmartShunt ?

Le SmartShunt a une très faible consommation de courant, inférieure à 1 mA, ce qui minimise son impact sur la décharge de votre batterie.

Quelle est la précision des mesures de courant et de tension du SmartShunt ?

Le SmartShunt offre une grande précision de mesure :

Courant : ± 0,4 %Tension : ± 0,3 %

Quelles sont les dimensions et le poids du SmartShunt 500A ?

Le SmartShunt 500A est compact, avec des dimensions de 46 x 120 x 54 mm (hauteur x largeur x profondeur) et un poids de 0,374 kg.

Quelles données le SmartShunt enregistre-t-il et pendant combien de temps ?

Le SmartShunt enregistre plusieurs types de données de tendance, notamment :

La tension de la batterieLe courantL'état de charge (%)L'entrée auxiliaire (température de la batterie, déviation du point milieu ou tension de la batterie de démarrage)Ces données de tendance sont stockées pendant 46 jours.

Le SmartShunt IP65 500A est-il équipé d'un écran ?

Non, le SmartShunt IP65 500A est conçu sans écran intégré. Il utilise votre smartphone ou tablette comme interface d'affichage principale via l'application VictronConnect et une connexion Bluetooth.

Quel est l'indice de protection (IP) du SmartShunt IP65 500A ?

Le modèle spécifique SmartShunt IP65 500A (SHU050150050) possède un indice de protection IP65. Cela signifie qu'il est protégé contre la poussière et les jets d'eau, ce qui le rend adapté aux environnements marins.

Quels types de bornes de connexion sont utilisés sur le shunt ?

Les bornes de connexion du shunt sur le SmartShunt 500A sont de type M10, assurant une connexion électrique robuste et sécurisée.

Comment le SmartShunt se connecte-t-il à la batterie principale ?

Pour une connexion de base, vous devez :

Connecter la borne négative de la batterie au terminal BATTERY MINUS du SmartShunt.Connecter le terminal négatif du système électrique DC (charges et chargeurs) au terminal SYSTEM MINUS du SmartShunt.Connecter le câble d'alimentation entre la borne positive de la batterie et le terminal Vbatt+ du SmartShunt.

Quels accessoires sont inclus avec le SmartShunt IP65 500A ?

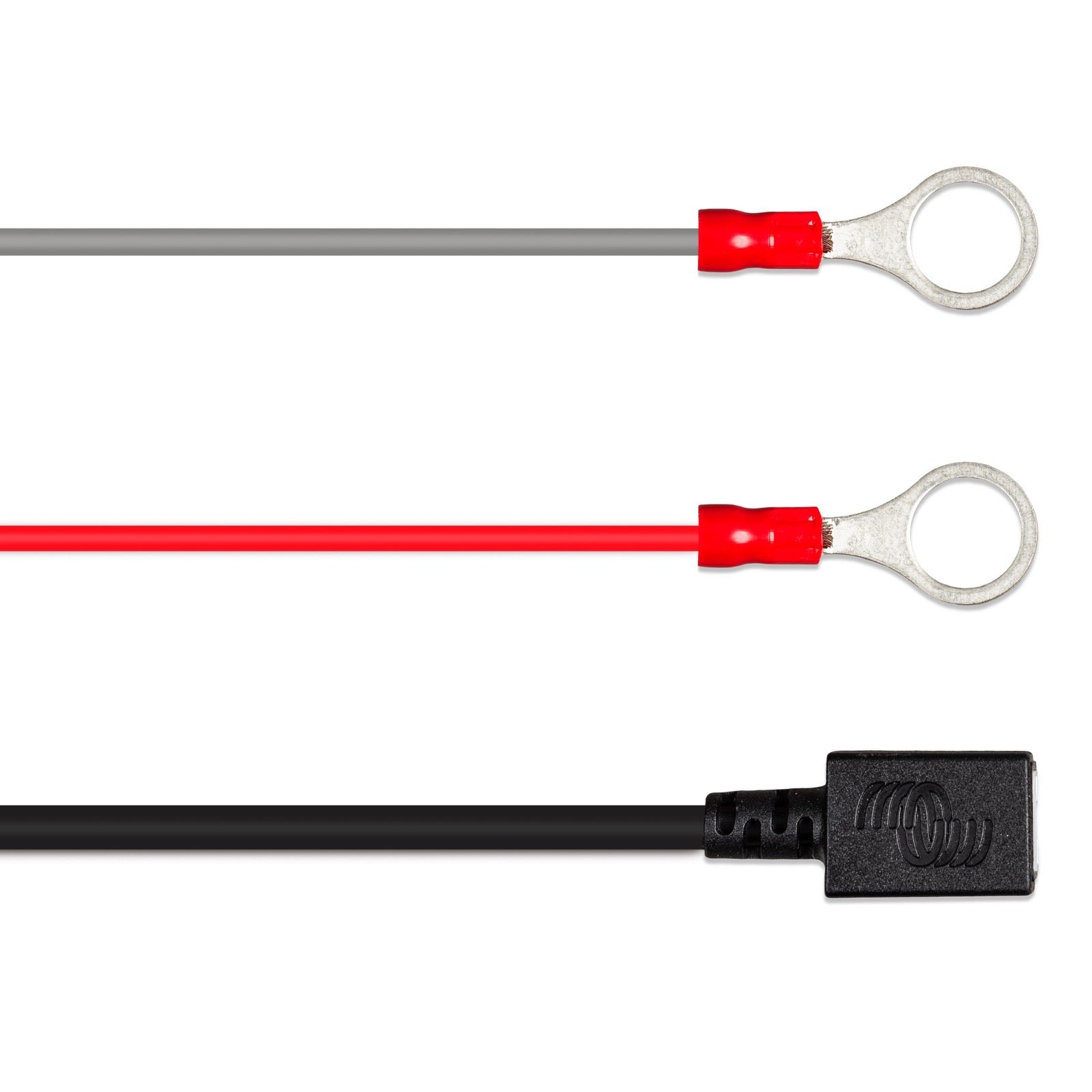

Le SmartShunt est livré avec deux câbles équipés d'un fusible de 1A. Ces câbles sont destinés à la connexion '+' et à la connexion de la batterie de démarrage ou du point milieu.

Est-il possible de surveiller une deuxième batterie avec le SmartShunt ?

Oui, le SmartShunt dispose d'une entrée auxiliaire polyvalente qui peut être utilisée pour surveiller la tension d'une seconde batterie. Pour cela, connectez un câble d'alimentation entre la borne positive de la deuxième batterie et le terminal Aux du SmartShunt, et la borne négative de la deuxième batterie au terminal SYSTEM MINUS du SmartShunt.

Comment connecter une sonde de température au SmartShunt ?

Pour surveiller la température de la batterie, vous pouvez connecter une sonde de température optionnelle (référence ASS000100000) à l'entrée auxiliaire du SmartShunt. Le fil rouge de la sonde se connecte au terminal B1 et le fil noir au terminal B2.

Peut-on connecter le SmartShunt à un appareil GX de Victron Energy ?

Oui, le SmartShunt peut être connecté à un appareil GX de Victron Energy (comme un Color Control GX) via son port VE.Direct. Cela permet une surveillance et une gestion centralisées de votre système.

Avec quels appareils le SmartShunt est-il compatible pour l'affichage des données ?

Le SmartShunt est compatible avec les smartphones et tablettes (iOS et Android) via l'application VictronConnect, qui utilise la connexion Bluetooth intégrée. Il peut également être connecté à un appareil GX de Victron Energy via un câble VE.Direct pour une intégration dans des systèmes plus complexes.

Le SmartShunt est-il compatible avec les systèmes de batterie 12V et 24V ?

Oui, grâce à sa large plage d'alimentation de 6,5 à 70 VDC, le SmartShunt est entièrement compatible avec les systèmes de batterie 12V et 24V, ainsi qu'avec des tensions plus élevées jusqu'à 70V.

Le SmartShunt peut-il être utilisé pour surveiller des batteries au lithium ?

Oui, le SmartShunt est compatible avec les batteries au lithium. L'application VictronConnect permet de configurer des paramètres spécifiques pour les batteries au lithium, tels que l'efficacité de charge à 99% et l'exposant de Peukert à 1.05, pour une surveillance précise.

Comment le SmartShunt communique-t-il avec l'application VictronConnect ?

Le SmartShunt communique avec l'application VictronConnect sur votre smartphone ou tablette via une connexion Bluetooth intégrée. Cela vous permet de lire toutes les données de la batterie à distance.

Quelle est la portée du signal Bluetooth du SmartShunt ?

La portée du signal Bluetooth du SmartShunt est généralement de 10 à 15 mètres dans la plupart des cas. Cependant, la présence de câbles électriques, du shunt lui-même, ou d'éléments conducteurs comme un châssis métallique ou l'eau de mer autour d'une coque de bateau, peut réduire cette portée. Si la portée est insuffisante, un dongle Bluetooth VE.Direct optionnel (ASS030536011) peut être ajouté au système, et le Bluetooth du SmartShunt peut être désactivé.
