Victron Energy

SHU050210050

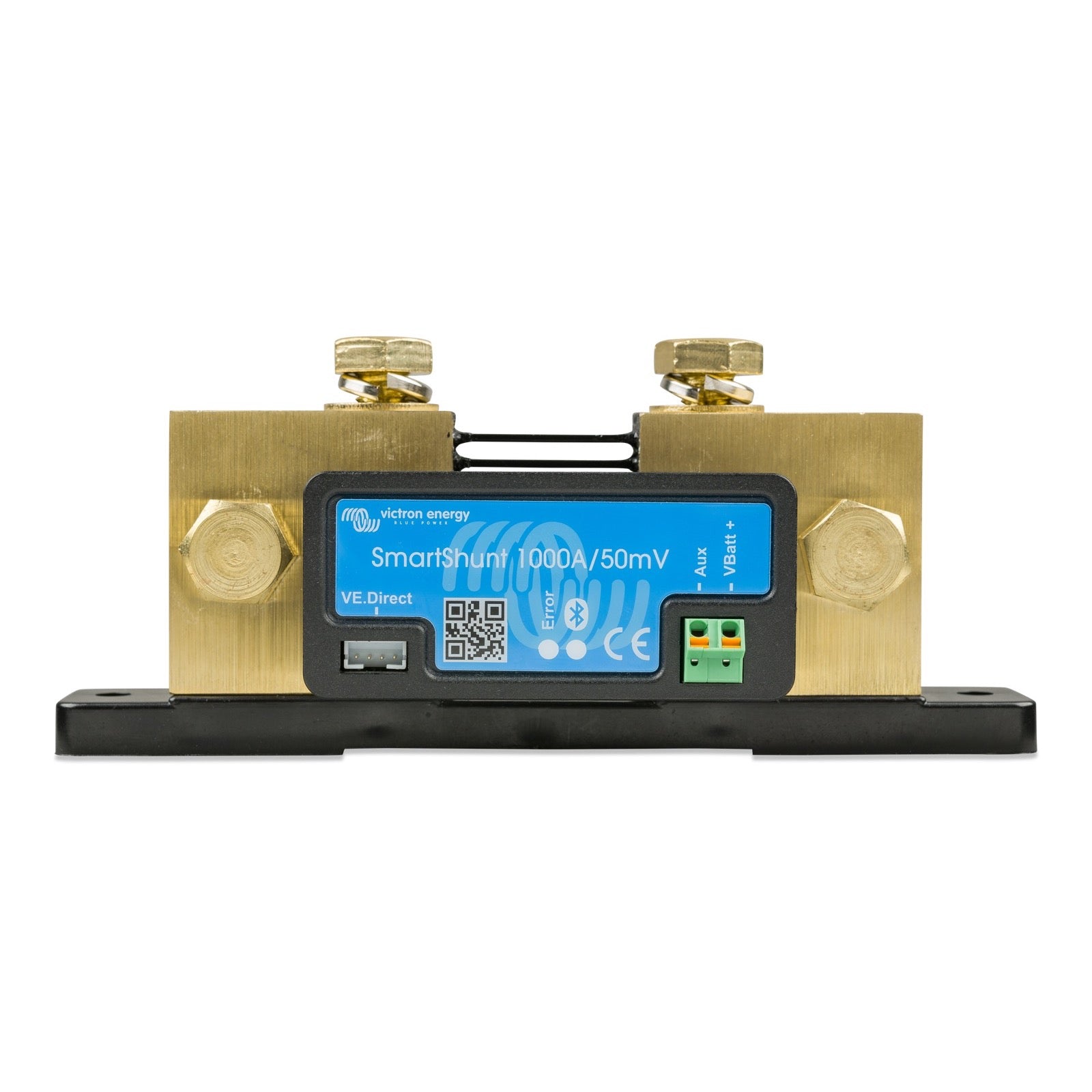

SmartShunt 1000A

Name: SmartShunt 1000A
Brand: Victron Energy
SKU: SHU050210050
Price: 182.18 EUR
Availability: InStock

Disainitud diskreetseks jälgimiseks on Victron Energy SmartShunt 1000A akumonitor ilma ekraanita, mis edastab andmed (laengu seisund, autonoomsus, ajalugu) Bluetoothi kaudu VictronConnect rakendusele või GX-seadmele. See 1000A mudel kuulub SmartShunt-seeria hulka (mille hulgas on ka 300A, 500A, 2000A) ja pakub kompaktset alternatiivi BMV-712-le. Toodet tarnitakse kahe 1A sulavkabeliga positiivse ühenduse ja abijälgimise jaoks (teine aku või keskmine punkt).

Public priceGet pro pricing

182,18€

182,18€ ~~212,40€~~

Käibemaksuga Tarne arvutatakse makse tegemise ajal.

Laosolekus

Free pickup point for orders over €150 in France
Pickup at Skysat possible

Custom installation

Trust Skysat to install the equipment on board

Request a quote

Installers near you

via our network of certified installers

Find an installer

Support service

Choose additional installation support

Technical specifications

Aku tehnoloogia	Pliiatshape, Liitium (LiFePO4), Geel, AGM
Aku jälgimise integreerimine	Oui
Traadivõrk	VE.Direct
Maksimaalne laadimisvool (A)	1000.0
Maksimaalne väljalaskevool (A)	1000.0
Tipptühjendustugevus	1000.0
Liitmise suurus	M10
Kinnituse orientatsioon	Universaalne
Töötemperatuuri vahemik	-40 kuni +50
Säilitus temperatuurivahemik	-40 kuni +50 °C
IP-tunnus	IP21
Hoiatusväljund	Viacrakendusega VictronConnect või GX-seadmega (ei väljundit füüsiliselt)
Ampertundide resolutsioon	± 0,1 Ah
Automotive Directive Compliance	EN 50498
Auxiliary Input Voltage Range	6,5 - 70
Auxiliary Temperature Measurement Range C	-20 kuni +50
Saadaolevad häired	Pinge madal, Pinge kõrge, Laadimise aste madal, Stardipatarei pinge madal, Stardipatarei pinge kõrge, Temperatuur kõrge, Temperatuur madal, Poolkese kõrvalekalle
Akupargide arv	2
Battery Charged Voltage Examples	13,2 V (12 V), 26,4 V (24 V), 39,6 V (36 V), 52,8 V (48 V)
Suhtlusprotokoll	Bluetooth, VE.Direct
Current Draw Standby Ma	1
Current Measurement Accuracy Percent	± 0,4 %
Current Measurement Offset Ma	20 mA
Voolu mõõteulatus	-1000 kuni +1000
Current Measurement Resolution A	0.01
CZone-iga ühilduv	Ei
Dimensions Hwd Mm	68 x 168 x 75
Ekraani resolutsioon	Puudub
Ekraani tüüp	Puudub (mobiilirakenduse kaudu)
Emc Standards En Iec	EN-IEC 61000-6-1, EN-IEC 61000-6-2, EN-IEC 61000-6-3
MasterBus-iga ühilduv	Ei
Mõõdetava pinge vahemik	6,5 - 70
Montaažitüüp	Pinnasele monteerimine
Tööpinge vahemik	6,5 - 70
Toiteallikas	Süsteemi aku
Programmable Relay Output Support	Ei
Programmable Visual Audible Alarm Support	Ei
Quick Install Guide Revision	03
Safety Standard En	EN 60335-1
Ekraani suurus	Puudub
Teenindusaku patareide jälgimine	Täielik (laengu seisund, pinge, vool, ajalugu, järelejäänud aeg)
Shund kaasas	Jah
Shundi nimivool	1000

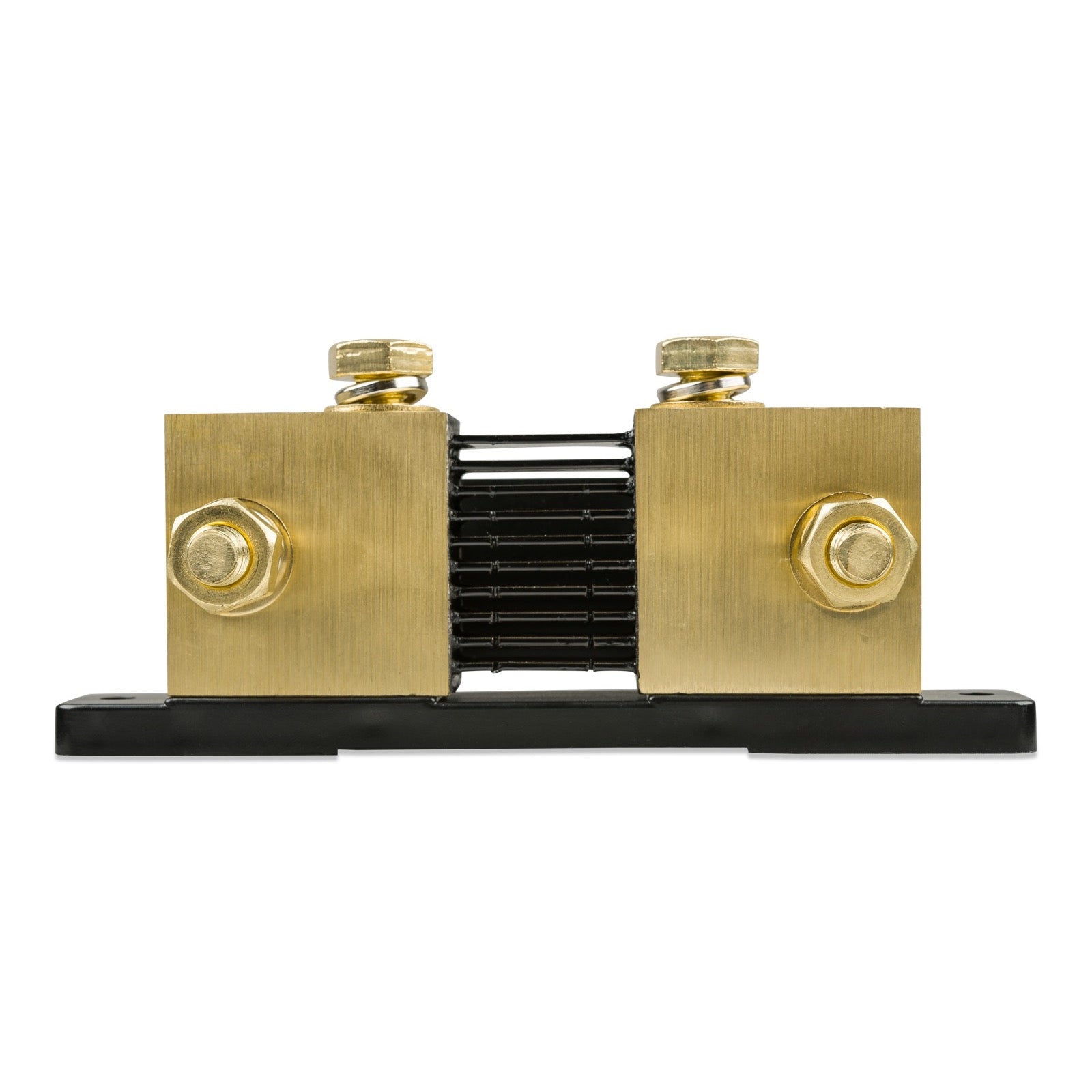

Shundi spetsifikatsioon	Shunt 1000A/50mV, ühendusboltid M10
Käivitusaku seire	Pinge (abiväljundi kaudu)
Temperature Measurement Accuracy C	± 1 °C
Ve Direct Cable Type	VE.Direct kaabel
Voltage Measurement Accuracy Percent	± 0,3 %
Pinge resolutsioon	± 0,01 V
Traadita ühenduvus	Bluetooth

Detailed description

Victron Energy SmartShunt 1000A on täielikult ekraanita patareiseirelaite, mis on mõeldud paigaldustele, kus on vaja patareid täpselt jälgida ilma eraldi ekraanita. See kasutab "ekraanita" lähenemist, kasutades VictronConnecti rakendust nutitelefoni või tahvelarvuti kaudu Bluetoothi kaudu, et kuvada kõiki olulisi seireandmeid. See teeb sellest sobiva alternatiivi samasuguse tootja BMV-712 patareiseirelaitele, pakkudes diskreetsemat lahendust vähem kaablitega.

Seirevõimekused ja ühenduvus

See mudel, mille voolutugevus on 1000 A, võimaldab lugeda selliseid parameetreid nagu laadimise seisund, järelejäänud kasutusaeg (time to go) ja andmete ajalugu. SmartShunt on varustatud VE.Directi pesaga, mis võimaldab otseühendust Victron Energy GX-seadmega, et integreeruda suuremasse süsteemi ja võimaldada andmetele juurdepääs VRM portaali kaudu. Lisaks on seal abipistik, mis võimaldab teise patarei jälgimist, patareipanga keskmise punkti jälgimist või valikulise temperatuurianduri ühendamist.

Täpsus ja süsteemi integreerumine

SmartShunt pakub voolu mõõtmise täpsust ±0.01 A ja pinge mõõtmise täpsust ±0.01 V, voolu täpsusega ±0.4 % ja pinge täpsusega ±0.3 %. Toitepinge töösagedus on 6.5–70 VDC ja see suudab töötada patareidega, mille mahtuvus on 1–9999 Ah. Lihtsa paigalduse jaoks on seadme mõõtmed 68 x 168 x 75 mm ja see kasutab shuntühenduse M10 pultkeereid. BMV-712-st erinevalt ei ole selles programmeeritavat visuaalset/häälsignaali ega programmeeritavat releed, mis teeb sellest sobiva valiku süsteemidele, kus teavitused toimuvad rakenduse või GX-seadme kaudu.

Documentation

Type	Nom
	EN - Fiche technique - Smartshunt 1000A
	EN - Manuel utilisateur - Smartshunt 1000A
	EN - Notice d'installation - Smartshunt 1000A

Payment and security

Your payment information and data are processed securely.

SmartShunt 1000A

182,18€

182,18€ ~~212,40€~~

Complete your installation with

Complementary equipment

Victron Energy

Viktro Energia Cerbo GX sidekommunikatsiooni keskus

Ref : BPP900450100

288,42€

288,42€ ~~370,80€~~

Victron Energy

GX Touch 50

Ref : BPP900455050

215,74€

215,74€ ~~282,00€~~

Victron Energy

Ekrano GX

Ref : BPP900480100

593,03€

593,03€ ~~722,40€~~

Victron Energy

GlobalLink 520

Ref : ASS030543020

229,03€

229,03€ ~~277,20€~~

Victron Energy

Aku tasakaalusti

Ref : BBA000100100

52,97€

52,97€ ~~62,40€~~

Victron Energy

Smart Battery Protect 12/24V-220A

Ref : BPR122022000

112,94€

112,94€ ~~135,60€~~

Chargeur de batterie Blue Smart IP65 12V 25A CEE 7/16

Victron Energy

Aku laadija Blue Smart IP65 12V 25A CEE 7/16

Ref : BPC122531034

214,10€

214,10€ ~~246,00€~~

Chargeur de batterie Skylla-i 24V 80A 230V

Victron Energy

Skylla-i 24V 80A 230V akulaadija

Ref : SKI024080000

1.152,17€

1.152,17€ ~~1.476,00€~~

Chargeur isolé Orion Tr Smart 12/12-18A (220W) DC-DC

Victron Energy

Isolatsiooniga laadija Orion Tr Smart 12/12-18A (220W) alalisvoolu-alalisvoolu (DC-DC)

Ref : ORI121222120

177,12€

177,12€ ~~205,20€~~

Victron Energy

Orion XS 12/12V-50A vaheldumatu alalisvoolu-toiteallikas, mitteisolatsiooniline DC-DC

Ref : ORI121217040

318,30€

318,30€ ~~358,80€~~

Contrôleur de charge SmartSolar MPPT 100/30

Victron Energy

SmartSolar MPPT 100/30 laadimiskontroller

Ref : SCC110030210

139,25€

139,25€ ~~164,40€~~

Frequently asked questions

Need help? Contact us

Mis on Victron Energy SmartShunt 1000A?

Victron Energy SmartShunt 1000A on akumulaatori monitooringusseade, mis on mõeldud akende täpseks jälgimiseks. See ei oma sisse ehitatud ekraani, vaid kasutab nutitelefoni või tahvelarvutit kuvamiseks läbi VictronConnecti rakenduse ja Bluetoothiühenduse.

Mis on SmartShunti ja BMV-712 akumonitori põhierinevus?

Peamine erinevus on see, et SmartShuntil puudub eraldiseisev ekraan ja programmeeritav relee, vastupidi BMV-712-le. See kasutab täielikult Bluetoothi ühenduvust ja VictronConnecti rakendust andmete kuvamiseks ja seadistamiseks, pakkudes seega diskreetsemat lahendust vähemate kaablitega.

Kuidas ma saan vaadata SmartShunti akuandmete?

Saate jälgida oma akupanga kõiki andmeid, ühendades SmartShunti rakendusele VictronConnect oma nutiseadmes või tahvelarvutis Bluetoothi kaudu. Rakendus kuvab laadimise oleku, järelejäänud töökorra, ajalugu ja palju muid parameetreid.

Mille akuparameetreid saab 1000A SmartShunti seirata?

SmartShunt 1000A suudab jälgida mitmeid olulisi patarei parameetreid, näiteks:

Laengutaseme (SOC)Järelejäänud töökestvus (aeg enne tühjenemist)Patarei pingeLaadimise/laadimise voolutugevusAjaluguAndmete ajaloo salvestamineTeise patarei pinge, patareipanga keskmise punkti või temperatuuri jälgimine, kui on ühendatud valikuline andur.

Kas SmartShunt 1000A-l on sisse ehitatud ekraan?

Ei, SmartShunt 1000A-l ei ole sisse ehitatud ekraani. See on mõeldud akumonitori ilma ekraanita, kasutades nutitelefoni või tahvelarvutit kasutajaliidesena läbi VictronConnect rakenduse.

Mis on SmartShunt 1000A toitepinge vahemik?

SmartShunt 1000A töötab toitepinge vahemikus 6,5 kuni 70 VDC.

Millise suurima akukapatsiteedi suudab SmartShunt 1000A juhtseade hallata?

SmartShunt 1000A suudab hallata akude mahtuvusi vahemikus 1 Ah kuni 9999 Ah.

Kas SmartShunt 1000A suudab mõõta aku temperatuuri?

Jah, SmartShunt 1000A suudab mõõta aku temperatuuri, kuid selleks on vaja ühendada valikuline väline temperatuuriandur (tellimusnumbri ASS000100000).

Millised on SmartShunt 1000A füüsilised mõõtmed?

SmartShunt 1000A mõõtmed on 68 mm (kõrgus) x 168 mm (laius) x 75 mm (sügavus).

Kui täpne on SmartShunt 1000A voolu- ja pinge mõõtmiste täpsus?

SmartShunt 1000A pakub voolutäpsust ±0,01 A ja pinge täpsust ±0,01 V. Mõõtmise täpsus on voolu kohta ±0,4 % ja pinge kohta ±0,3 %.

Kas SmartShunt 1000A-l on sisse ehitatud visuaalseid või helihäireid?

Ei, SmartShunt 1000A-l ei ole sisse ehitatud programmeeritavaid visuaalseid või helihäireid. Häirete teatised toimuvad läbi VictronConnecti rakenduse teie mobiilseadmes või GX-seadmes.

Milliseid ajaloolisi andmeid SmartShunt 1000A seade salvestab?

SmartShunt salvestab järgmiste andmete trendid 46 päeva jooksul:

Patarei pingeVoolLaadimise seisund (%)Aukse lisasisseseade andmed (patarei temperatuur, keskmise punkti kõrvalekalle või stardipatarei pinge)

Kas SmartShunt 1000A on ühilduv Victron GX seadmetega?

Jah, SmartShunt 1000A on ühilduv Victron GX seadmetega. See võib olla ühendatud GX seadmega VE.Direct kaabli abil, et luua terviklik süsteem ja juurdepääs andmetele VRM portaali kaudu.

Kas SmartShunt'i saab ühendada teiste seadmetega Bluetoothi kaudu?

SmartShunt ühendub peamiselt VictronConnect rakenduse külge nutitelefonil või tahvlil Bluetoothi kaudu. See võib osaleda ka VE.Smart võrgus, jagades andmeid teiste Bluetoothiga ühilduvate Victron seadmetega.

Kas SmartShunt 1000A sobib kõigi akutüüpidega?

Jah, SmartShunt 1000A on ühilduv laia valikuga akutüüpidega, sealhulgas pliinhappeakud (geel-, AGM-, leelised) ja liitiumakud (LiFePO4). Liitiumakude jaoks võib seadistusi kohandada VictronConnecti rakenduse kaudu.

Kas on võimalik teist aku jälgida SmartShunt 1000A seadmega?

Jah, SmartShunt 1000A-l on olemas abikonnektor, mida saab kasutada teise patarei, näiteks startpatarei, pinge jälgimiseks.

Kas SmartShunt 1000A-d saab kasutada patareipanga keskmise pingepunkti jälgimiseks?

Jah, SmartShunt 1000A abivõrgendus saab konfigureerida patareipanga keskpunkti jälgimiseks, mis on kasulik patareide ebatasakaalu avastamiseks järjestikkuühendatud patareides.

Mida sisaldab SmartShunt 1000A pakk?

SmartShunt 1000A pakendist leiate:

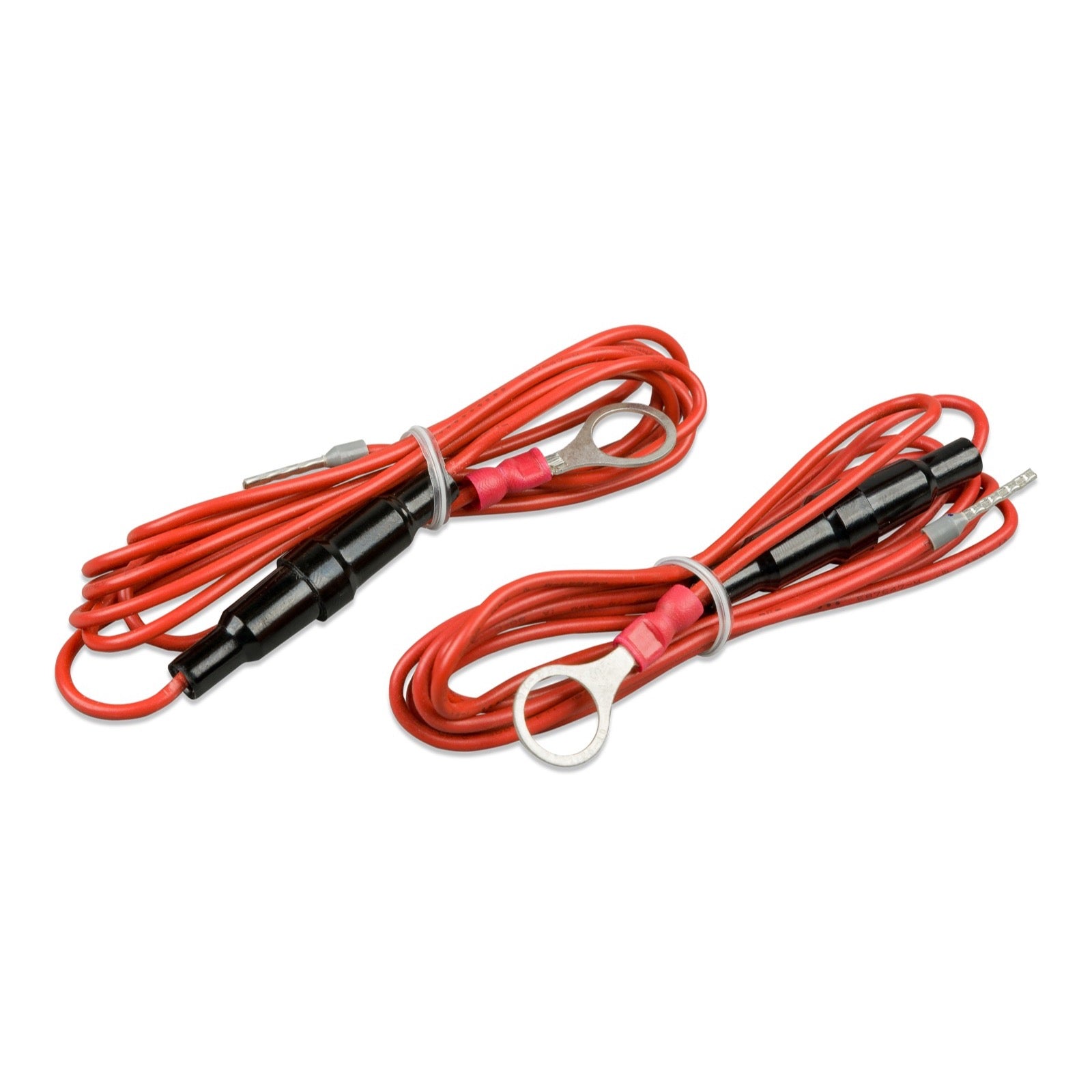

SmartShunti ise kaks toitekaablit 1 A sulakesega (ühendamiseks positiivsele ja abipingele, näiteks käivitusaku või keskmisele punktile)

Kuidas SmartShunt 1000A ühendub akusüsteemiga?

SmartShunt 1000A ühendatakse akusüsteemiga, paigaldades shunti negatiivse akuterminali ja kõigi alalisvoolu koormuste/laadijate vahele. Akuterminali negatiivne pool ühendatakse SmartShunti terminaliga "BATTERY MINUS", ning alalisvoolu süsteemi negatiivne pool ühendatakse terminaliga "SYSTEM MINUS". Samuti ühendatakse toitekaabel akuterminali positiivse poole ja SmartShunti terminali "Vbatt+" vahel.

Mida teha, kui SmartShunti Bluetooth-signaali ulatus on ebapiisav?

Kui Bluetooth-signaali ulatus on ebapiisav (nt lähedal olevate juhtivate elementide, näiteks metallraamistik või merevesi tõttu), võid süsteemi lisada Bluetooth VE.Direct-dongli (tähis ASS030536011). Sel juhul tuleb SmartShunti sisse ehitatud Bluetoothi funktsioon välja lülitada.
