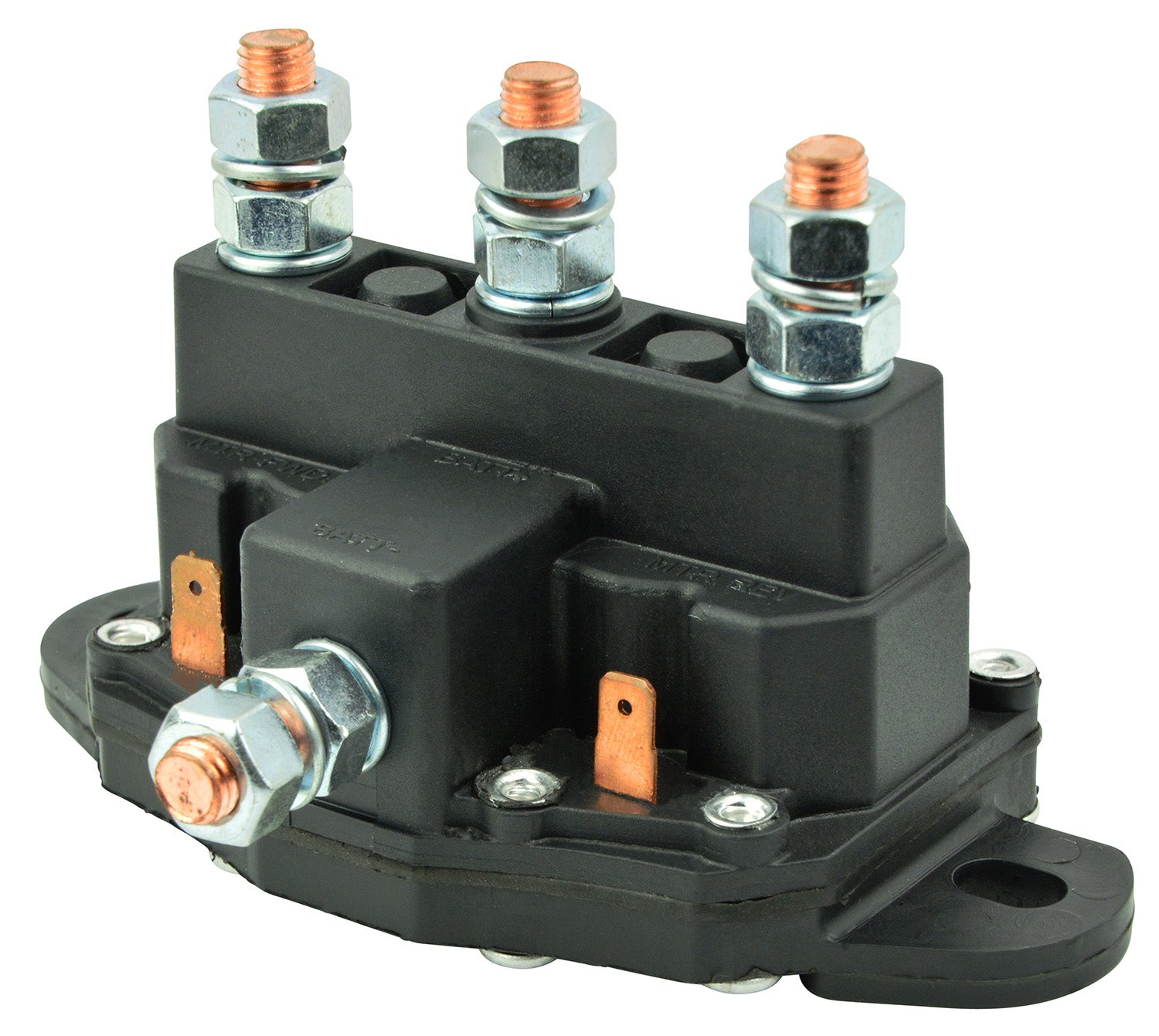

Solénoïde inverseur moteur 75A

Un solénoïde inverseur de moteur est un dispositif électromécanique qui permet de changer le sens de rotation d'un moteur à courant continu. Il agit comme un interrupteur de puissance, dirigeant le courant dans différentes directions à travers le moteur pour inverser son mouvement.

Ce solénoïde est conçu pour les systèmes marins nécessitant un contrôle bidirectionnel de moteurs à courant continu. Il est idéal pour des applications telles que les guindeaux, les propulseurs d'étrave ou de poupe, et d'autres équipements marins où l'inversion du sens de rotation du moteur est nécessaire.

Ce solénoïde est spécifiquement conçu pour fonctionner avec des systèmes électriques de 12V DC (courant continu).

Ce solénoïde est capable de gérer un courant continu de 75 ampères, ce qui le rend adapté pour des moteurs de puissance modérée dans les applications maritimes.

Oui, ce solénoïde BEP est spécifiquement décrit comme un composant essentiel pour la gestion de puissance dans les systèmes marins, garantissant une fiabilité opérationnelle dans cet environnement.

Ce solénoïde est conçu pour contrôler des moteurs à courant continu (DC) qui nécessitent une inversion de sens de rotation, comme ceux trouvés dans les guindeaux ou les propulseurs marins.

Bien que conçu pour les systèmes marins, la description ne spécifie pas un indice de protection (IP) particulier. Il est recommandé de l'installer dans un compartiment protégé de l'exposition directe à l'eau salée ou aux intempéries pour optimiser sa durée de vie.

Ce solénoïde est fabriqué par la marque BEP.

Ce solénoïde est équipé de deux types de connexions pour faciliter l'intégration :

Des filetages de borne de 5/16-24 pour les connexions de puissance.Des lames de borne de 1/4 pour les connexions de contrôle.

Non, ce solénoïde est spécifiquement conçu pour les applications de courant continu (DC) et ne doit pas être utilisé avec des moteurs à courant alternatif.

Non, la capacité maximale de ce solénoïde est de 75 ampères. L'utilisation avec des moteurs nécessitant un courant supérieur à cette valeur pourrait entraîner une surchauffe et endommager le solénoïde.

Le solénoïde doit être connecté entre la source d'alimentation 12V DC et le moteur. Les bornes de puissance (filetages 5/16-24) gèrent le courant vers le moteur, tandis que les lames de borne 1/4 sont utilisées pour les signaux de commande qui activent l'inversion. Il est crucial de suivre un schéma de câblage approprié pour assurer un fonctionnement correct et sécurisé.

Oui, il est fortement recommandé d'installer des fusibles ou des disjoncteurs appropriés en amont du solénoïde et du moteur pour protéger l'ensemble du circuit contre les surcharges et les courts-circuits, conformément aux normes de sécurité marines.

Lors du montage dans un bateau, il est important de choisir un emplacement :

Sec et protégé des projections d'eau directes.Facilement accessible pour l'inspection et la maintenance.Permettant une bonne ventilation pour éviter la surchauffe.Où les connexions de câbles peuvent être réalisées de manière sécurisée et propre.

Pour les filetages de borne de 5/16-24, des clés à molette ou des clés plates de taille appropriée seront nécessaires. Pour les lames de borne de 1/4, des cosses à sertir et une pince à sertir sont requises pour des connexions électriques sécurisées.

Les lames de borne de 1/4 sont utilisées pour les connexions de contrôle, c'est-à-dire pour recevoir les signaux qui commandent l'activation du solénoïde et l'inversion du sens de rotation du moteur.

La description du produit ne mentionne pas spécifiquement l'inclusion d'un schéma de câblage. Cependant, pour une installation correcte, il est essentiel de se référer aux instructions du fabricant du moteur ou du système global, ou de consulter un professionnel.

Pour une bonne intégration, il est crucial de vérifier que les spécifications du solénoïde (12V DC, 75A maximum) correspondent aux exigences de votre moteur et de votre système électrique. Assurez-vous également que les types de bornes (5/16-24 filetages et 1/4 lames) sont compatibles avec votre câblage existant ou que vous disposez des adaptateurs nécessaires.

Un solénoïde inverseur de moteur comme celui-ci est un ensemble de contacteurs qui, lorsqu'il est au repos, maintient le circuit ouvert. Il n'est ni 'normalement ouvert' ni 'normalement fermé' au sens d'un simple interrupteur, car il s'agit d'un système à trois positions (avant, arrière, arrêt) contrôlé par des bobines distinctes qui ferment les circuits appropriés pour chaque direction.
