Presse-étoupe CableClam 0.68"

Le CableClam 0.68" de BLUE SEA est un passe-câbles étanche conçu pour la gestion et la protection des câbles. Il permet de sécuriser les traversées de pont ou de cloison, assurant ainsi l'intégrité de l'environnement marin contre les infiltrations d'eau.

Le CableClam 0.68" est conçu pour les câbles dont le diamètre ne dépasse pas 0,625 pouce, ce qui correspond à environ 15,88 mm.

Les passe-câbles CableClam de BLUE SEA sont généralement fabriqués à partir de plastiques robustes, résistants aux rayons UV et à l'environnement marin, garantissant ainsi leur durabilité face aux conditions extérieures.

Oui, le CableClam 0.68" est conçu spécifiquement pour l'environnement marin. Il est fabriqué avec des matériaux résistants à l'eau salée et aux rayons ultraviolets (UV) pour assurer une longue durée de vie et une performance fiable.

Les dimensions hors tout du CableClam 0.68" sont les suivantes :

Longueur : 47,05 mm (1,85 in)Largeur : 19,98 mm (0,79 in)Hauteur totale : 16,51 mm (0,65 in)

Le CableClam 0.68" est généralement vendu à l'unité.

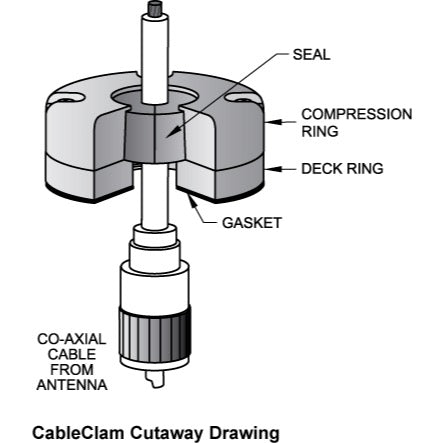

La fonction principale du CableClam 0.68" est de fournir une traversée de câble étanche et sécurisée à travers un pont ou une cloison. Il protège les câbles et empêche les infiltrations d'eau dans les espaces intérieurs du bateau.

L'installation du CableClam 0.68" suit plusieurs étapes :

Percez le joint fourni avec un foret de la même taille que le câble, en gardant la zone humide pendant le perçage.Utilisez un couteau à lame fine pour fendre le joint de son bord jusqu'au trou central.Fixez la bague de pont et le joint à la surface de montage.Glissez la bague de compression sur le câble et insérez le câble à travers la fente du joint.Pressez le joint dans la bague de compression.Vissez la bague de compression sur la bague de pont en serrant chaque vis progressivement. Ne serrez pas excessivement les vis.

Le montage du CableClam 0.68" s'effectue via des vis de taille #6. Ces vis ne sont généralement pas incluses avec le produit.

L'espacement entre les trous de fixation du CableClam 0.68" est de 21,31 mm (0,84 in).

Oui, il est impératif de percer le joint avec un foret de la même taille que le câble avant de l'insérer. Il est recommandé de garder le trou humide pendant le perçage.

Pour préparer le joint, vous devez d'abord le percer avec un foret de la même taille que le câble. Ensuite, utilisez un couteau à lame fine pour fendre le joint depuis son bord jusqu'au trou central, ce qui facilitera l'insertion du câble.

Le système CableClam est conçu pour créer une étanchéité fiable par compression du joint autour du câble. Les instructions d'installation ne mentionnent pas l'utilisation d'un produit d'étanchéité supplémentaire pour le joint lui-même. Cependant, il est toujours recommandé de s'assurer que la surface de montage est propre et plane pour une étanchéité optimale de la base.

Oui, les instructions d'installation du CableClam 0.68" sont conçues pour être simples et ne nécessitent pas de compétences spécialisées. En suivant attentivement les étapes fournies, l'installation peut être réalisée par un non-professionnel.

Oui, il peut être utilisé pour des câbles de diamètre inférieur à 0,625 pouce. L'étanchéité est assurée en perçant le joint fourni à un diamètre identique à celui du câble que vous souhaitez faire passer, puis en le comprimant lors de l'assemblage.

Oui, le CableClam 0.68" est spécifiquement conçu pour sécuriser les traversées de pont ou de cloison, offrant une solution étanche pour le passage des câbles dans ces zones.

Le CableClam 0.68" est couvert par la garantie légale de conformité et les garanties commerciales offertes par le fabricant, BLUE SEA SYSTEMS, contre les défauts de fabrication et de matériaux.

La garantie du CableClam 0.68" couvre généralement les défauts de fabrication et les vices cachés des matériaux. Elle assure que le produit est conforme à sa description et apte à l'usage auquel il est destiné dans des conditions normales d'utilisation.

L'installation du CableClam 0.68" suit ces étapes :

Percez le joint avec un foret affûté de la même taille que le câble, en maintenant le trou humide pendant le perçage. Le trou sera légèrement plus petit que le câble.Utilisez un couteau à lame tranchante pour fendre le joint de son bord jusqu'au trou central.Fixez l'anneau de pont et le joint à la surface.Glissez l'anneau de compression sur le câble. Insérez le câble à travers la fente du joint. Pressez le joint dans l'anneau de compression.Vissez l'anneau de compression à l'anneau de pont en serrant chaque vis quelques tours à la fois. Ne serrez pas excessivement les vis.

L'installation du passe-câbles CableClam 0.68" de BLUE SEA est un processus simple qui garantit une protection étanche de vos câbles. Voici les étapes à suivre :

Préparation du joint : Percez le joint à l'aide d'une perceuse affûtée, en utilisant un foret de même diamètre que le câble. Il est important de maintenir la zone du trou humide pendant le perçage. Le trou obtenu sera légèrement plus petit que le diamètre du câble.Fente du joint : À l'aide d'un couteau aiguisé, fendez le joint depuis son bord extérieur jusqu'au trou central que vous venez de percer.Fixation de la base : Fixez l'anneau de pont et le joint à la surface de montage (pont ou cloison).Insertion du câble : Glissez l'anneau de compression sur le câble. Ensuite, insérez le câble à travers la fente du joint. Pressez fermement le joint dans l'anneau de compression.Assemblage final : Vissez l'anneau de compression à l'anneau de pont. Serrez chaque vis progressivement, quelques tours à la fois, pour assurer une répartition uniforme de la pression. Ne serrez pas excessivement les vis.Cette procédure assure une installation sécurisée et une étanchéité fiable pour vos traversées de câbles.
