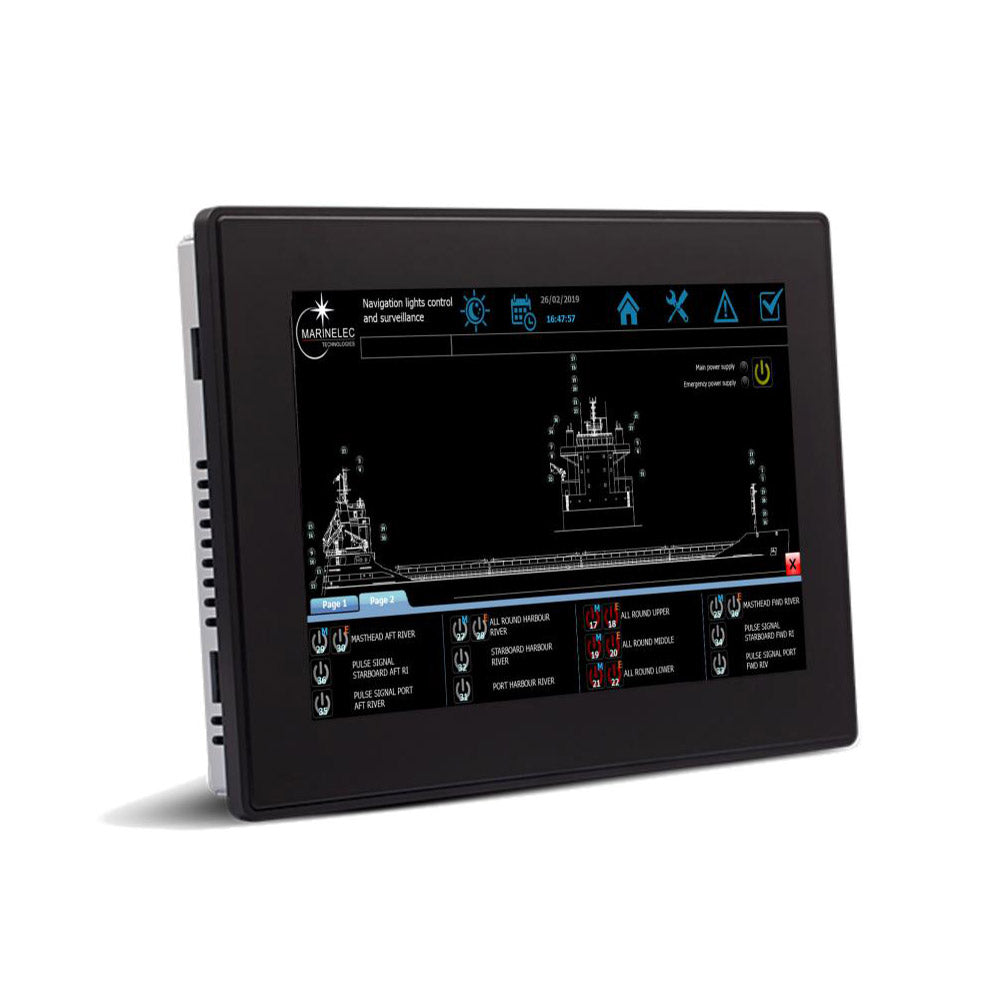

Tableau de commande tactile 15" NORMA.AFF pour feux de navigation led
Tableau de commande tactile 15" NORMA.AFF pour feux de navigation led
En stock
Caractéristiques techniques
Caractéristiques techniques
| Conformité règle COLREG | Conforme aux exigences des systèmes de commande et de surveillance des feux de navigation selon les résolutions IMO (MSC.253(83)) et les normes IEC (60092-504), contribuant à la conformité COLREG. |
| Position / Fonction | Contrôle des feux de navigation,Surveillance des feux de navigation,Interface utilisateur |
| Classe de navire | Navires commerciaux et de grande plaisance |
| Käyttöjännite | 24 VDC |
| Tyypillinen virrankulutus | 28.8 W |
| IP-luokitus | IP66 (face avant) |
| Asennustyyppi | Encastré |
| Sertifikaatit | Bureau Veritas,IMO Resolution MSC.253(83),IEC 60092-504 (2016),IMO MSC302(87),IEC 62923-1 (2018),IEC 62923-2 (2018),IEC 61162-1 (2024) |
| Nombre d'entrées numériques | 15 |
| Digitaalisten lähtöjen määrä | 24 |
| Taille de l'écran | 15 |
| Nombre max de feux de navigation contrôlés | 48 |
| Humidité de fonctionnement | 95% max. |
| Käyttölämpötila-alue | 0°C à 55°C |
| Dimensions du produit (L x l x H) | 422 x 267 x 64 mm |
| Poids du produit | 4.1 |
| Varastointilämpötila-alue | 0°C à 70°C |
| Langallinen verkko | Modbus RTU,NMEA 0183 |
Description détaillée
Description détaillée
Le tableau de commande tactile 15" NORMA.AFF de MANTAGUA constitue l'interface homme-machine (HMI) centrale du système d'alarme et de commande des feux de navigation NORMA. Conçu pour les navires nécessitant une gestion avancée et certifiée de l'éclairage, il permet de surveiller et de contrôler jusqu'à 48 feux de navigation, qu'ils soient à filament (jusqu'à 65W en 230VAC) ou à LEDs (jusqu'à 40W en 24VDC). Cet écran tactile de 15 pouces se distingue par son logiciel intégré offrant une personnalisation complète de l'interface, incluant la silhouette du navire, les boutons de commande et les voyants d'état.
Gestion avancée et surveillance intégrée
Le système NORMA, dont le NORMA.AFF 15" est une composante clé, assure une gestion exhaustive des feux. Il détecte diverses anomalies telles que la coupure de filament, le court-circuit, la panne d'alimentation et le défaut de fusible. Pour les feux à LEDs, un comptage horaire et une alarme de durée de vie sont intégrés, optimisant la maintenance prédictive. La protection et la commande bipolaire des feux garantissent une sécurité accrue, sans commun possible entre les feux. En comparaison avec des panneaux de commande traditionnels, le NORMA.AFF offre une vue d'ensemble et une interactivité supérieures, réduisant la charge de travail de l'équipage et améliorant la réactivité face aux incidents.
Intégration et conformité
Pour fonctionner, le NORMA.AFF 15" doit être associé aux modules NORMA.CPU, qui gèrent la commande et la surveillance de 8 feux chacun, et NORMA.PWR, qui assure la gestion de l'alimentation à partir de deux sources distinctes avec commutation automatique et manuelle. Cette architecture modulaire permet d'adapter le système aux besoins spécifiques du navire, jusqu'à 6 cartes NORMA.CPU pour 48 feux. Le système est approuvé par le Bureau Veritas et conforme aux normes IEC 60092-504 et IMO Resolution MSC.253(83), garantissant sa fiabilité et sa conformité aux exigences maritimes. Son indice de protection IP65 en face avant assure une robustesse adaptée à l'environnement marin.
