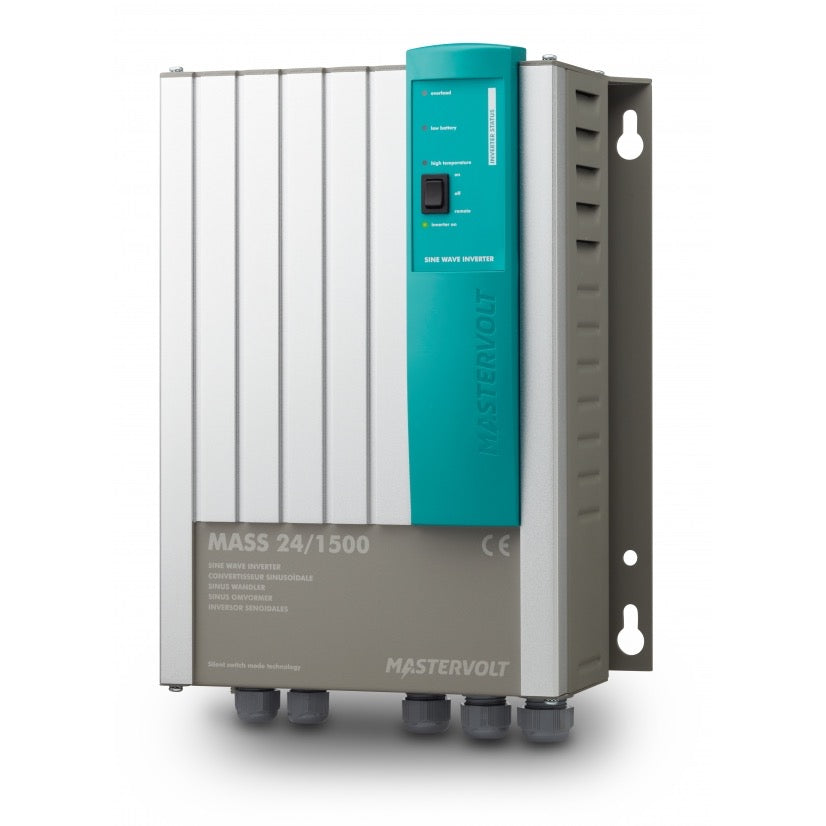

Le convertisseur Mass Sine 24/1500 délivre une puissance continue de 1200 W à une température ambiante de 40°C, avec un facteur de puissance (cos phi) de 1. Il peut également fournir une puissance de 1500 W en régime P30 à 40°C, et une puissance de crête de 2900 W pour le démarrage d'équipements exigeants.

Le Mass Sine 24/1500 produit une onde sinusoïdale pure (pur sinus). Cela garantit une alimentation électrique de qualité réseau, compatible avec tous les appareils électroniques sensibles, sans risque de dysfonctionnement ou d'endommagement.

La tension d'entrée nominale de ce convertisseur est de 24 V CC (courant continu). Il est conçu pour être alimenté par une batterie 24 V.

La tension de sortie est de 230 V CA (± 5 %) avec une fréquence de 50 Hz (± 0,01 Hz). Cette stabilité assure un fonctionnement fiable de vos équipements.

En mode normal (ON), la consommation à vide est d'environ 200 mA (5 W). En mode économie d'énergie (Low Energy Mode), elle descend à 25 mA (0,6 W), ce qui permet de préserver la batterie lors de longues périodes d'inactivité.

Le convertisseur intègre plusieurs protections pour garantir un fonctionnement sûr :

Protection contre les surchargesProtection contre les courts-circuitsProtection contre la surchauffeProtection contre les tensions batterie haute et basse

Le rendement maximal du Mass Sine 24/1500 est de 92 %. Grâce à sa technologie à découpage haute fréquence, les pertes énergétiques sont minimisées, ce qui réduit la dissipation thermique et optimise l'autonomie de la batterie.

Le Mass Sine 24/1500 peut fonctionner dans une plage de température ambiante de -25 °C à 80 °C. Au-delà de 40 °C, la puissance disponible diminue progressivement (déclassement thermique).

L'indice de protection est IP23. Cela signifie qu'il est protégé contre les corps solides de plus de 12 mm (doigts) et contre les projections d'eau à un angle allant jusqu'à 60° par rapport à la verticale. Il doit être installé dans un local sec et ventilé, à l'abri de la pluie et des embruns directs.

Les dimensions du boîtier sont les suivantes : hauteur 340 mm, largeur 261 mm, profondeur 130 mm.

Non, ce modèle est spécifiquement conçu pour une tension d'entrée nominale de 24 V. L'utiliser avec une batterie 12 V ne permettrait pas un fonctionnement correct et pourrait endommager l'appareil. Pour une installation en 12 V, il existe d'autres modèles dans la gamme Mass Sine, comme le 12/1200 ou le 12/2000.

Pour une installation sûre, Mastervolt recommande :

Section de câble minimale côté CC : 25 mm²Fusible CC minimal (slow blow) : 100 ACes valeurs permettent de supporter l'intensité d'entrée nominale de 68 A et de protéger efficacement le câblage.

Oui, le convertisseur est compatible avec le réseau MasterBus de Mastervolt. Pour cela, il nécessite l'utilisation d'une Interface MasterBus Convertisseur ou d'un Analyseur de puissance AC. Cela permet le monitoring à distance, le contrôle et l'intégration dans un système plus large (par exemple avec un EasyView 5 ou un pupitre C4-RI).

Oui, le Mass Sine 24/1500 peut être intégré à un système CZone via l'interface MasterBus. Des instructions de configuration spécifiques sont fournies par Mastervolt pour permettre le contrôle et le monitoring de l'onduleur depuis les afficheurs CZone.

Plusieurs options de contrôle à distance sont disponibles :

Pupitre de contrôle déporté C4-RIEasyView 5 (via le réseau MasterBus)Masterswitch / Systemswitch pour la sélection automatique de la source d'énergie

La plaque d'identification est située sur le côté droit du boîtier du Mass Sine. Elle contient les données techniques essentielles (numéro de série, références, tensions, etc.) nécessaires pour le service après-vente, l'entretien et la commande de pièces détachées. Il est important de ne jamais la retirer.

L'installation doit être réalisée par un électricien qualifié en respectant les normes locales. Voici les étapes clés :

Installer l'appareil dans un local ventilé, sec et à l'abri des intempéries.Utiliser des câbles CC de section minimale 25 mm².Placer un fusible de 100 A (slow blow) sur le câble positif entre la batterie et le convertisseur.Ne pas connecter la sortie CA à une autre source de tension (réseau, groupe).Respecter les polarités pour éviter d'endommager l'appareil (inversion des pôles non couverte par la garantie).

Mastervolt recommande d'utiliser une batterie d'une capacité supérieure à 150 Ah pour alimenter correctement le Mass Sine 24/1500. Une batterie de capacité suffisante permet de fournir le courant d'entrée nominal de 68 A sans contrainte excessive et d'optimiser l'autonomie.
