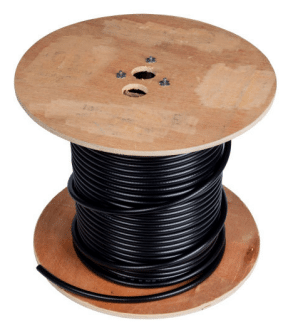

AC-CA-RG213U-B-30M — RF koaksijalni kabel 50 Ohm, RG213U, 30 m, crni, MIL-C-17F

Koaksijalni kabel AC Antennas AC-CA-RG213U-B-30M je RF rješenje od 50 Ohm namijenjeno za zahtjevne pomorske primjene. Ovaj RG213U kabel dužine 30 metara, crne boje, izrađen je prema standardu MIL-C-17F, što jamči robustnu konstrukciju i pouzdanost u pomorskim okruženjima.

Konstrukcija i tehničke specifikacije

Ovaj kabel karakterizira unutarnji vodič od golemog bakra, obično sastavljen od 7 žica promjera 0,75 mm (13 AWG). Dielektrik od punog polietilena (PE) promjera približno 7,24 mm osigurava stabilnu izolaciju. Ekran je izveden kao golema bakrena pletenica s pokrivenošću od 95 % do 97 %, što doprinosi izvrsnoj učinkovitosti u zaštiti od elektromagnetskih smetnji. Vanjski plašt od crnog PVC-a (polivinilklorida) promjera približno 10,3 mm pruža otpornost na okolišna naprezanja. Težina iznosi oko 4,70 kg za dužinu od 30 metara.

Električna svojstva i primjene

S nominalnom impedancijom od 50 Ohm (tolerancija ±2 Ohm), AC-CA-RG213U-B-30M ima kapacitet od približno 101 pF/m i brzinu propagacije od 66 % do 67 %. Namijenjen je za podnošenje nazivnog napona do 5000 V (5 kV). Ovaj kabel prikladan je za primjene koje zahtijevaju niske gubitke signala i visoku sposobnost upravljanja snagom. Uobičajeno se koristi kao napojni kabel antene za HF/VHF primjene, dvosmjerne komunikacije, prijenos RF i mikrovalova, upravljanje instrumentima, vojne komunikacijske sustave, radioamaterske veze i povezivanje antena baznih stanica. Minimalni radijus savijanja iznosi 50 mm za fiksnu ugradnju i 100 mm za povremene savijanja.

Gubitak i trajnost

Vrijednosti gubitaka kabela iznose 6,9 dB/100 m na 100 MHz, 9,9 dB/100 m na 200 MHz, 14,8 dB/100 m na 400 MHz i 26,9 dB/100 m na 1000 MHz. Usklađenost sa standardom MIL-C-17F ukazuje na robustnu i pouzdanu konstrukciju. Kabel je prikladan za uporabu u suhim i vlažnim okruženjima, uključujući vanjsku upotrebu, te pruža otpornost na pritisak. Raspon radnih temperatura obično iznosi od -40°C do +70°C, odnosno +75°C, što osigurava performanse u različitim klimatskim uvjetima.
