Technical specifications
Technical specifications
| NMEA 2000 ekvivalent opterećenja (LEN) | 1 |
| Radni napon | 12 V istosmjerna struja (10,8 do 15,6 V) |
| Radna temperatura | -25 do +55 °C |
| Maksimalna električna potrošnja | 1,8 W |
| Tipična električna potrošnja | 1,35 W |
| Preporučena vrijednost osigurača | 30 A |
| Širina proizvoda | 118 mm |
| Visina proizvoda | 115 mm |
| Dubina proizvoda | 48,5 mm |
| IP zaštitni stupanj | IPx5 |
| Kompatibilnost sabirnice | NMEA 2000 |
| Žičana mreža | NMEA 2000 (Micro-C) |
| Bežična povezanost | Ne |
| Vrsta montaže | Ugrađen |
| Certifikati | CE,UKCA,Australija/Novi Zeland |

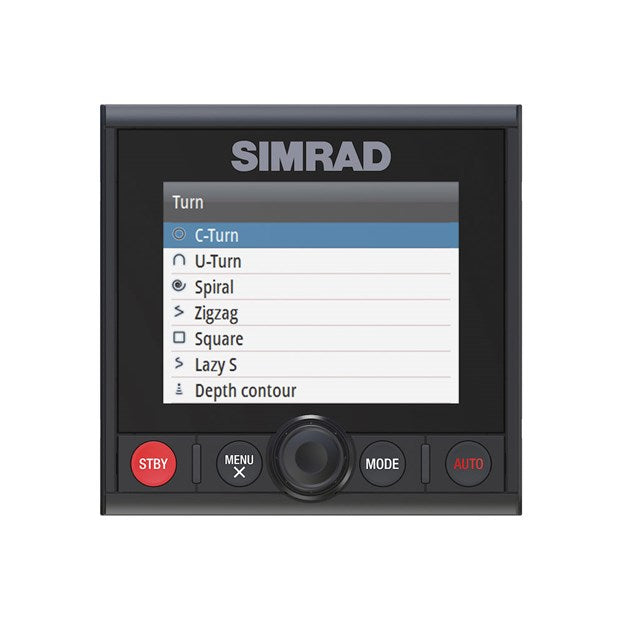

| Načini upravljanja kormilom | Kapa, Bez kobilice, Navigacija (Waypoint), Vjetar, Power Steer (FU), Automatsko okretanje (C-turn, U-turn, Spiral, Zigzag, Kvadrat, S-turn, Vrijeme promjene smjera, Vrijeme promjene smjera, Praćenje konture dubine) |
| Tip gumba | Tipke i okretni brojčanik |
| Pozadinski osvijetljeni tipkovnik i zaslon | Da (LCD ekran s bijelom LED pozadinskim osvjetljenjem, podešavanje osvjetljenja tipkovnice) |
| Ulaz MOB | Ne |
| Raspon temperature skladištenja | -30 do +70 |
| Kompatibilnost daljinske upravljačke jedinice | Kompatibilno s višenamjenskim ekranima Simrad (NSX, NSS, GO serija), žičanim upravljačem Simrad OP12 i bežičnim upravljačem Simrad WR10 |
| Maksimalna struja izlaza alarma | 100 |
| Autopilot Autotune Support | Da |
| Autopilot Calibration Wizard | Da |
| Autopilot Initial Setup Wizard | Da |
| Barkod proizvoda | 9420024155141 |
| Sigurnosna udaljenost od kompasa (mm) | 500 |
| Continuous Drive Current | 30 |
| Display Backlight Color | Bijela |
| Display Brightness Adjustment | Da |
| Veličina zaslona (u inčima) | 4.1 |
| Tip zaslona | Boja LCD |
| Drive Control Method | Auto |
| Drive Output Nac3 Type | Reverzibilni motor ili solenoid |
| Maksimalna vlažnost pri radu | 100 |
| Net Weight Kg | 0,7 |
| NMEA 0183 brzina prijenosa | 4,8, 9,6, 19,2, 38,4 |
| Broj NMEA 0183 priključaka | 1 |
| Težina pakiranja | 0,8 |
| Peak Drive Current | 50 |
| Rudder Feedback Voltage Range | 0-5 |
| Rudder Gain Adjustment Support | Da |
| Shock And Vibration Rating | U skladu s EN60945 |
| Solenoid Output Current | 10 |
| Speed Profile Transition Logic | Sustav prelazi s profila Niz na profil Visok kada brzina poraste na 10 čvorova (= brzina prijelaza + 1 čvor). |
| Supply Voltage Tolerance Percent | 10-30 |
| Kompatibilnost naponskog sustava | 12/24 |
| Tack Angle Adjustment Support | Da |
| Tack Time Adjustment Support | Da |
| Transition Speed Knots | 9 |
| Turn Rate Adjustment Support | Da |
| Jamstvo | 2 |
| Wind Mode Logic | Ako je kut pravog vjetra (TWA) <70°, režim vjetra usmjerava se prema kutu prividnog vjetra (AWA). Ako je TWA ≥70°, režim vjetra usmjerava se prema TWA. |
Detailed description
Detailed description
Jedinica za upravljanje autopilotom Simrad AP44 (šifra 000-13289-001) namijenjena je za preciznu navigaciju i intuitivno korisničko sučelje. Integrirana je s tehnologijom upravljanja Simrad Continuum™, omogućavajući pouzdano i učinkovito automatsko upravljanje. Uređaj se odlikuje 4,1-inčnim ekranom u boji, optički povezanom, s rezolucijom od 320 x 240 piksela i svjetlinom od 600 nita, što osigurava optimalnu vidljivost u različitim svjetlosnim uvjetima zahvaljujući LCD tehnologiji s refleksijom.
Izvedba i povezanost
S težinom od 0,32 kg i kompaktnih dimenzija 118 x 115 x 48,5 mm (ili 118 x 115 x 28 mm prema nekim izvorima), AP44 ima modernu nisku izvedbu tipa « glass helm » koja olakšava estetsku integraciju u suvremene upravljačke ploče. Stupanj zaštite IPx7 osigurava otpornost na morske uvjete. Uređaj se napaja s 12 V DC s tipičnom potrošnjom od 1,35 W (maks. 1,8 W) i radi u rasponu temperatura od -25°C do +65°C. Certificirana NMEA 2000® povezanost (1 Micro-C port, 3 LEN, mrežni kapacitet od 3 LEN) osigurava besprijekornu integraciju s postojećim Simrad navigacijskim sustavima, uključujući NAC-2 i NAC-3 autopilot računala.
Napredne funkcije upravljanja

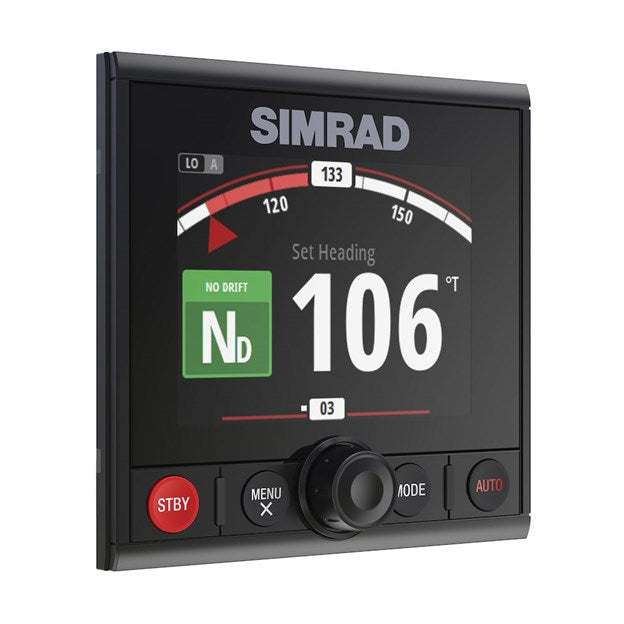

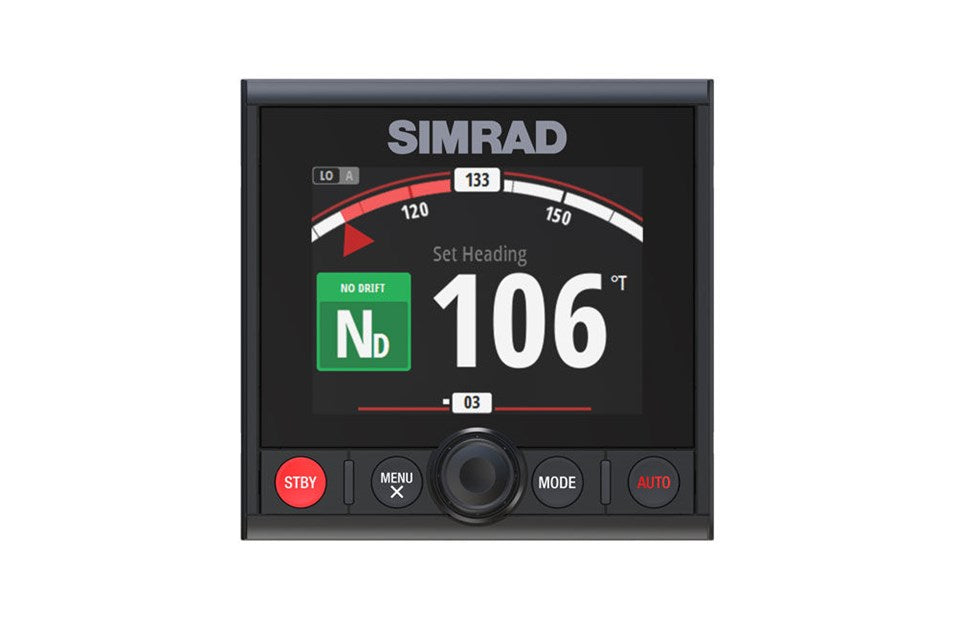

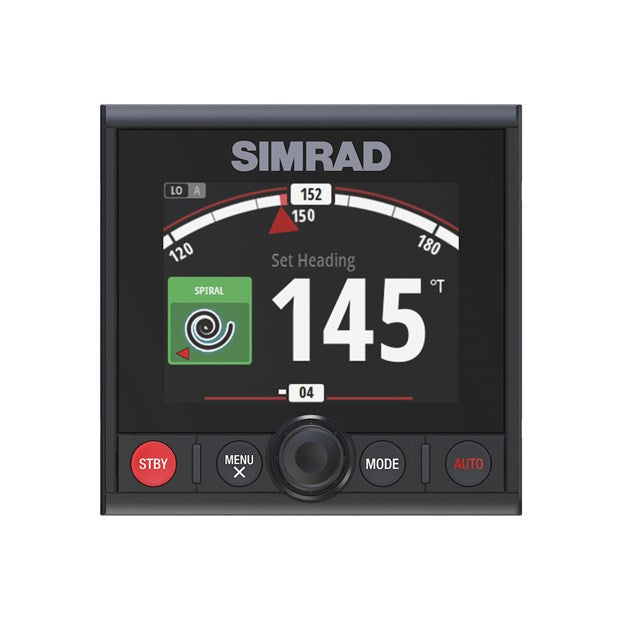

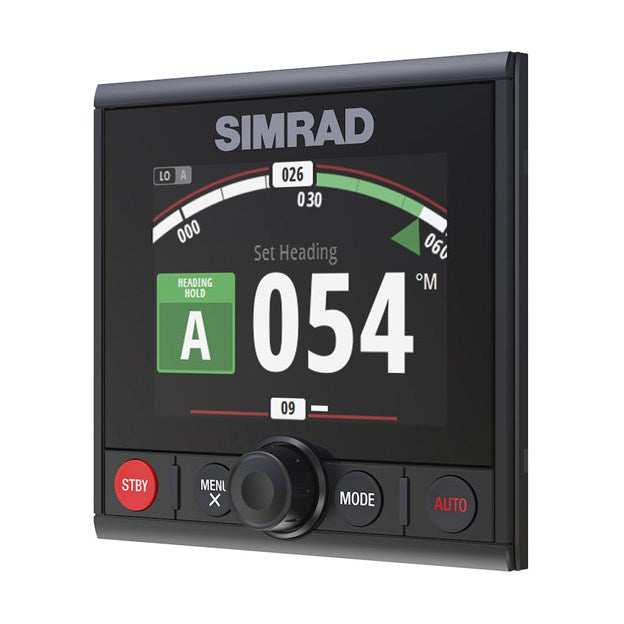

Sučelje AP44 sastoji se od četiri gumba i rotirajućeg gumba s funkcijom potvrde pritiskom, omogućavajući brze i precizne korekcije kursa. Nudi različite načine upravljanja, uključujući održavanje kursa, način bez otklona (No Drift) za suzbijanje utjecaja vjetra i struje putem GPS-a, upravljanje prema waypointu (NAV), način vjetra te pomoćno upravljanje (Power Steer FU). Također su dostupni automatizirani obrasci okreta za specifične manevre. U usporedbi s upravljanjem putem multifunkcijskog ekrana, AP44 nudi izravno dodirno iskustvo i fizičke kontrole koji mogu biti poželjniji u uvjetima nemirnog mora ili tijekom manevara koji zahtijevaju trenutnu odgovornost. Instalacija je olakšana funkcijama automatskog podešavanja i umjeravanja, uključujući automatsko umjeravanje kompasa s Simrad Precision-9 kompasom.
