IDST-810 dieptemeter-, snelheids- en temperatuursensor - NMEA 2000
Laag voorraad
Technische specificaties
Technische specificaties
| Maximaal stroomverbruik | 2,4 W |
| Typisch elektrisch verbruik | 2,4 W |
| NMEA 2000-lastvermogen (LEN) | 4 LEN |
| Bedrijfsspanning | 9-16 VDC |
| Bedrijfstemperatuur | -10°C tot 40°C |
| Breedte van het product | 51 mm |
| Hoogte van het product | 106 mm |
| Productdiepte | 106 mm |
| IP-klasse | IPX7 |
| Buscompatibiliteit | NMEA 2000, Bluetooth Low Energy (BLE) |
| Bedraad netwerk | NMEA 2000 |
| Montagetype | Doorgangs (Low Profile Thru-Hull) |
| Certificeringen | CE, IEC 60945 |
| Zelfsluitende klep | Ja |
| Snelheidsbereik | 0,3-45 knopen |
| Inbouw | Ja |
| Installatielocatie | Doorkruisend |
| Kabellengte | 6.0 |
| Maat zaagblad | 51 mm |
| Nauwkeurigheid van snelheidsmeting | Hoog (lineair vanaf 0,6 knoop) |
| Minimaal meetbare snelheid | 0,3 knopen |
| Botsnelheidskalibratie | Via mobiele app (Airmar CAST) met hellingscompensatie |
| Temperatuurmeting | Ja |
| Nauwkeurigheid watertemperatuur | ±0,5°C |
| Type sensoruitgang | NMEA 2000 |
| Type sensor | Multisensor (diepte, snelheid, temperatuur, helling) |
| Naam van de mobiele applicatie | AIRMAR CAST™ |
| App Os Compatibility | iOS, Android |
| Attitude Accuracy | 1 |
| Attitude Accuracy Unit | ° |
| Dekkingshoek | 10° |
| Bluetooth-versie | Low Energy (BLE) |
| Buitendiameter van de kabel | 8 mm |
| Calibration Software | AIRMAR CAST™ |
| Compatibele displays | Elke NMEA 2000-display |
| Land van fabricage | Verenigde Staten |
| Depth Measurement Unit | m |
| Depth Update Rate | 1 |
| Epoxy Kit Included | Ja |
| Vistype | Vissen |
| Hull Material Compatibility | Glasvezel, Hout |
| Hull Thickness Range Mm | 12 tot 38 |
| Humidity Operating Range Percent | Tot 95% zonder condensatie |
| Geïntegreerde snelheidssensor | Ja |
| Geïntegreerde temperatuursensor | Ja |
| Voorgeschreven scheepstype | Zeilboot, motorboot |
| Minimum Depth Range | 0,5 |
| Modelnaam | IDST-810 |
| Montagepaneel-diktiebereik | 12 tot 38 mm |
| Mounting Style Detail | Laagprofiel doorvoering (Low Profile Thru-Hull) |
| Nmea2000 Certified | Ja |
| Nmea2000 Network Power Supply Voltage Range | 9-16 |
| Nominale spanning | 12 VDC |
| Gewicht verpakt | 1.2 |
| Pitch Roll Measurement | Ja |
| Power Consumption Current Ma | 150-266 mA |
| Voedingstype | DC |
| Voedingsspanningsbereik | 9-16 |
| Productlijn | IDST |
| Producttype | Multisensor-sensor |
| Uitgavejaar | 2020.0 |
| Sensor Measurands | Diepte, Snelheid door het water, Watertemperatuur, Hellingshoek (helling/trim) |
| Type connector voor dieptemeter | NMEA 2000 DeviceNet (Micro-C) |
| Frequenties van de dieptemeter | 235 kHz |
| Speed Update Rate | 5.7 |
| Storage Temperature Range C | -20°C tot 70°C |
| Ondersteunde sonartechnologieën | Traditionele dieptemeter |
| Transducer Element Design | Enkelvoudige frequentie |
| Transducer Extension Below Hull Mm | 5-10 |
| Transducermateriaal | Kunststof |
| Transducer Stem Wrench Size Mm | 60-65 |
| Transducer Thread Diameter | 51 |
| Garantie | 2.0 |
| Meetbereik watertemperatuur | -10°C tot 40°C |
| Gewicht | 0,9 |
| Draadloze connectiviteit | Bluetooth Low Energy (BLE) |
Gedetailleerde beschrijving
Gedetailleerde beschrijving

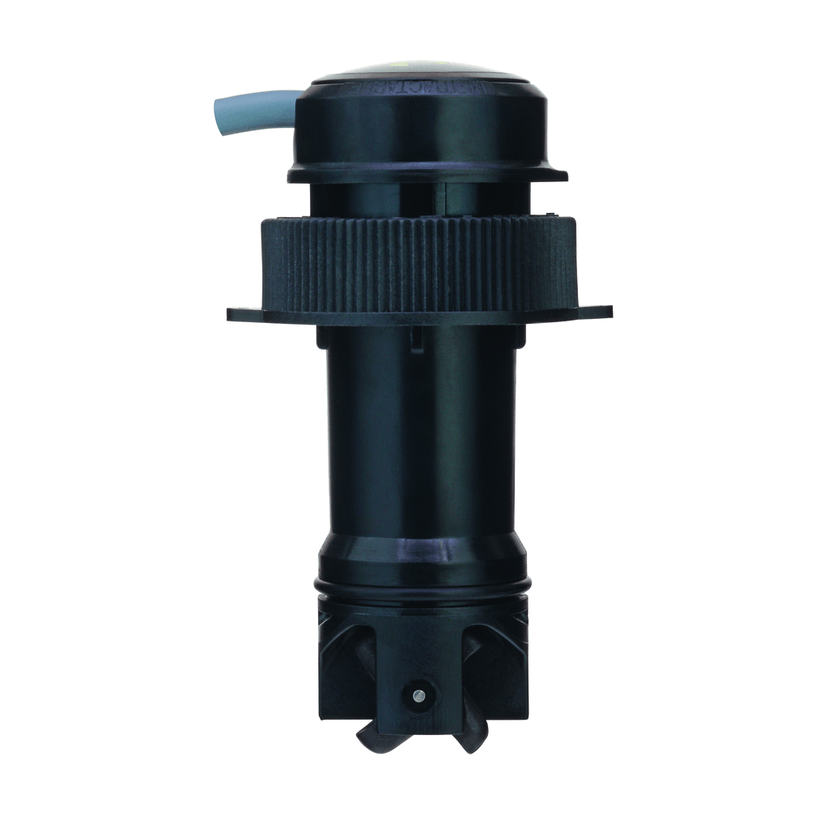

Ontworpen voor zeilboten en motorboten levert de multisensor AIRMAR DST810 diepte-, watersnelheids- en temperatuurgegevens, verrijkt met hellingsinformatie via NMEA 2000. Deze doorvoersensor integreert draadloze Bluetooth Low Energy (BLE)-connectiviteit voor geavanceerde kalibratie en vereenvoudigde configuratie.
Technische specificaties en prestaties
De DST810 onderscheidt zich door een frequentie van 235 kHz, die storingen met andere dieptemeters aan boord voorkomt. Hij levert dieptemetingen tot 100 meter via NMEA 2000, met een minimale bereik van 0,5 meter en een dataverversing van één keer per seconde. De watersnelheid wordt gemeten in een bereik van 0,3 tot 45 knopen. Dankzij een verversingssnelheid van 5,7 Hz zijn de snelheidsmetingen zichtbaar vloeiender en responsiever. De watertemperatuursensor werkt in een bereik van -10°C tot 40°C met een nauwkeurigheid van ±0,5°C.
Innovatie en geavanceerde kalibratie
De integratie van een hellingssensor voor de helling en trim, met een nominale nauwkeurigheid van +/- 1° na kalibratie, maakt geavanceerde snelheidscorrecties mogelijk. Deze functionaliteit, gecombineerd met de AIRMAR CAST™-app via Bluetooth, biedt hellingsgecompenseerde snelheidskalibratie over meerdere hoeken en snelheidsbereiken (tot 10 snelheden). Deze capaciteit, voorheen beperkt tot dure PC-software, is nu toegankelijk via een mobiel apparaat. Alle snelheidskalibraties en NMEA-configuraties worden direct opgeslagen in de DST810-sensor, waardoor ze onafhankelijk zijn van de boordinstrumenten.
Ontwerp en systeemintegratie
De DST810 gebruikt een Gen2-scheprad voor responsieve snelheidsprestaties, met een uiterst responsieve lezing vanaf 0,3 knoop en lineariteit vanaf 0,6 knoop. Zijn 10 x 44 graden fanned beam is ontworpen om een stabiele bodemvergrendeling te behouden op kielboten of hellende zeilboten, en is compatibel met romphoeken tot 22°. De voeding wordt verzorgd via het NMEA 2000-netwerk (9 VDC tot 16 VDC, verbruik minder dan 200 mA). De sensor wordt geleverd met een 6 meter DeviceNet-kabel. Vergeleken met eenvoudigere NMEA 2000-doorvoersensoren van hetzelfde merk of concurrenten positioneert de DST810 zich als een geavanceerde all-in-one-oplossing, die het gebruik van aparte hellingssensoren overbodig maakt en complexe kalibratie vereenvoudigt dankzij de draadloze interface.
