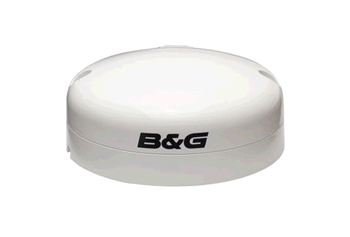

GPS-antenne ZG100

De ZG100 GPS-antenne levert een compleet pakket navigatiegegevens, waaronder:

De geografische positie (breedtegraad/lengtegraad)De magnetische koersDe snelheid ten opzichte van de bodem (SOG)De koers ten opzichte van de bodem (COG)De draaisnelheidDe rolbeweging en stampbeweging (helling/trim)

De ZG100-antenne biedt een hoge en instelbare vernieuwingsfrequentie van de positiegegevens tot 10 Hz (10 keer per seconde). Dit zorgt voor een vloeiende tracking van de bootbewegingen op uw scherm.

De antenne ZG100 sluit eenvoudig aan op uw bestaande installatie via een standaard NMEA 2000 Micro-C poort. Voeding en data lopen via deze enkele kabel.

Nee, het wordt niet aanbevolen om de ZG100 te gebruiken voor automatische pilootfuncties. Voor deze toepassing, die een zeer hoge precisie in koers vereist, raadt B&G het gebruik van een gyrostabiliseerde kompaskop aan, zoals de B&G Precision-9.

Ja, de ZG100-antenne heeft een IPX7-beschermingsklasse. Hij is ontworpen om bestand te zijn tegen mariene omstandigheden en is beschermd tegen tijdelijke onderdompeling in water.

De ZG100-antenne biedt een horizontale positioneringsnauwkeurigheid van 3 meter, dankzij de compatibiliteit met satellietgebaseerde verbeteringssystemen (SBAS) zoals WAAS, EGNOS en MSAS.

De ZG100-antenne is veelzijdig en kan op twee manieren worden geïnstalleerd:

Inbouwmontage (flush mount) op een vlak oppervlak.

Op een standaard maststeun (pole mount).

Nee, het gebruik van de ZG100 wordt niet aanbevolen voor de MARPA-functie (Mini Automatic Radar Plotting Aid). Deze functie voor het volgen van doelen vereist een nauwkeuriger kompaskop zoals de B&G Precision-9 om een betrouwbare werking te garanderen.

De antenne wordt rechtstreeks gevoed via het NMEA 2000-netwerk. De werkspanning ligt tussen 9 V en 18 V gelijkspanning.

De ZG100-antenne is compact en licht. Hij heeft een diameter van 90 mm, is 38 mm hoog en weegt ongeveer 0,14 kg.

De elektronische kompaskop die in de ZG100-antenne is geïntegreerd, levert een koerswaarde met een nauwkeurigheid van +/- 3 graden.

Ja, zolang uw apparatuur (kaartplotter, display) compatibel is met het NMEA 2000-netwerk en de standaard PGN’s (databerichten) die de ZG100 verzendt kan verwerken, zou deze zonder problemen moeten werken.

De antenne is uitgerust met een 32-kanaals multi-constellatie-ontvanger. Hij is compatibel met de GPS-, GLONASS- en Galileo-systemen voor een snelle en betrouwbare positie-acquisitie.

Nee, een van de voordelen van NMEA 2000 is de eenvoud. De voeding en datatransmissie verlopen via één enkele NMEA 2000 Micro-C-kabel, die aansluit op het netwerk van je boot.

De ZG100 is zeer zuinig met energie. Het verbruik ligt onder de 100 mA bij 12 V DC, wat overeenkomt met een vermogen van minder dan 2 Watt.

De ZG100 is de ideale oplossing voor algemene instrumentatie en navigatie. Hij blinkt uit in het leveren van kompaskoersgegevens voor stabilisatie van de kaart in de modus "Koers bovenaan" en voor de nauwkeurige overlapping van radarbeelden op de kaartweergave.

De ZG100-antenne is ontworpen om te weerstaan aan uiteenlopende maritieme omstandigheden. Het werktemperatuurbereik loopt van -25°C tot +60°C.

Naast de koers levert de ZG100 ook gegevens van de rol- en stampbeweging (helling) met een nauwkeurigheid van +/- 1° bij 30° helling, evenals de draaisnelheid met een nauwkeurigheid van +/- 3°.

Dat hangt af van uw behoeften. Voor het weergeven van een stabiele koers op een kaartplotter en het overlappen van radarbeelden is de ZG100 een uitstekende oplossing. Voor kritische functies zoals automatische piloot of het volgen van MARPA-doelen, waarbij een hogere precisie en reactiesnelheid vereist zijn, blijft de Precision-9 kompaskop het aanbevolen product.

De antenne zendt meerdere NMEA 2000 PGN’s uit, waarvan de belangrijkste zijn:

129025: Positie, snelle update
129026: COG & SOG, snelle update
127250: Koers van het schip
127251: Draaisnelheid
127257: Houding (helling en stampen)
