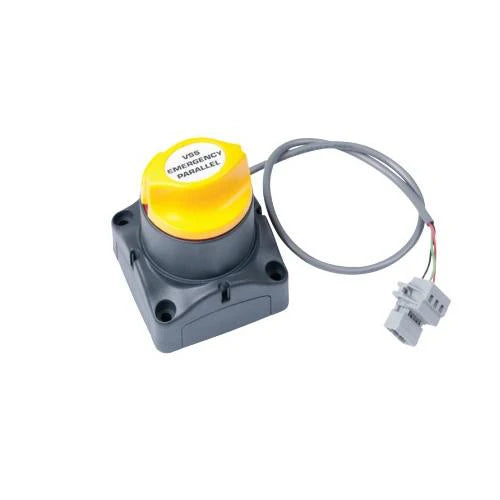

Parallel afstandsbediende noodbatterijschakelaar 12/24 V 275 A
Op voorraad
Technische specificaties
Technische specificaties
| Nominale spanning | 12/24 |
| Stroomsterkte | 300.0 |
| Aantal polen | Unipolair |
| Ondersteunde accubanken | 3.0 |
| Type batterijschakelaar | Elektronica |
| Bedieningsmethode voor batterijschakelaar | Netwerk |
| CZone-compatibel | Oui |
| Geïntegreerde VSR | Oui |
| Nominale continue stroomsterkte DVSR | 300.0 |
| Montagetype | Verticaal |
| IP-klasse | IPX7 |
| Type scherm | LED |
| Geïntegreerde batterijbewaking | Oui |
| Bedraad netwerk | NMEA 2000 |
| Certificeringen | CE,ABYC,NMEA,ISO8846/SAEJ1171,FCC Klasse B,RoHS |
| Maximale kabelklemmaat | 10 mm |
| Bedrijfstemperatuurbereik | -15 tot +55 |
| Afmetingen (B x H x D) | 363,5 x 275,4 x 159,5 |
| Gewicht | 8.4 |
| Spoelstroom (mA) | 92 |
| Spoelspanning | 12/24 V |
| Gelijkstroom (A) | 300 |
| Besturingstype | Afstandsbediening (NMEA 2000), Dipswitches, Master switch ingangen |
| Startstroom (A) | 1450 |
| Engine Battery Monitoring Scope | Spanning alleen |
| Firmware Update Interface | USB |
| House Battery Monitoring Scope | Spanning, stroom en volledige laadtoestand (SOC) |
| Piekstroom (A) | 700 |
| Maximale ontlaadstroom (A) | 300.0 |
| Maximale DC-spanning | 24 |
| Montageoriëntatie | Verticaal |
| Aantal NMEA 2000-poorten | 1 |
| Bedrijfsspanningsbereik | 12-24 V |
| Piekontlaadstroom | 1450.0 |
| Posities | AAN, UIT, automatische VSS, noodparallelschakeling |
| Power Consumption Max Ma | 92 |
| Gebruik van het product | Geavanceerde batterijbeheer en -schakeling voor 12V of 24V maritieme systemen, inclusief een noodparallelfunctie. |
| Aanbevolen continue ontlaadstroom | 300.0 |
| Related Triple Engine Sku | 80-716-0031-00 |
| Related Twin Engine Sku | 80-716-0030-00 |
| Autonoom gebruik | Ja |
| Opslagtemperatuurbereik | -40 tot +85 |
| Type schakelaar | Elektronische afstandsbediende batterijschakelaar |
| Afmeting aansluitklem | M10 |
| Type aansluitklem | Stiften |
| Aantal USB-poorten | 1 |
| Vss Bidirectional | Ja |
| Garantie | 5.0 |
| Type bedradingsaansluiting | Met bouten |
Gedetailleerde beschrijving
Gedetailleerde beschrijving
De BEP Smart Battery Hub is een geavanceerd batterijbeheersysteem ontworpen om de prestaties en levensduur van uw 12V- of 24V-batterijbanken te optimaliseren. Dit gecentraliseerde systeem combineert een op afstand bediende batterijschakelaar, een bidirectionele spanningsgevoelige schakeling (VSS) met instelbare parameters en NMEA 2000-connectiviteit voor naadloze integratie in moderne maritieme elektronische netwerken. Met een continue stroomcapaciteit van 300 A, een piekstroom van 700 A en een startstroom van 1450 A overtreft het traditionele batterijschakelaars door intelligente besturing en robuuste overbelastingscapaciteiten.
Integratie en technische prestaties
De Smart Battery Hub onderscheidt zich door nauwkeurige monitoring van de batterijspanning, de stroomafname van de servicebatterijbank en de volledige state-of-charge (SOC). De monitoring van de motorbatterijen is beperkt tot spanning, wat een essentieel overzicht biedt. Uitgerust met een interne temperatuursensor draagt het bij aan nauwkeurige SOC-berekeningen en verzendt deze gegevens via het NMEA 2000-batterijtemperatuur-PGN. Het lage stroomverbruik van minder dan 5 mA in slaapmodus is een belangrijk voordeel voor autonome systemen.
De NMEA 2000-connectiviteit (1x Micro-C-poort, 1x LEN) stelt de Smart Battery Hub in staat om diverse PGN’s te verzenden, waaronder vloeistofniveaus, druk, temperatuur, batterijspanning en SOC. Daarnaast beschikt het over een USB-poort voor firmware-updates. In standalone-modus zendt het eenvoudige DC-statusberichten uit. In vergelijking met gespecialiseerde CZone-modules biedt de Smart Battery Hub een geïntegreerde en gestroomlijnde oplossing, bijzonder geschikt voor installaties die intelligente besturing vereisen zonder de complexiteit van een volledig CZone-systeem, terwijl integratie met CZone mogelijk blijft via een dedicated dipswitch. De serie omvat varianten zoals de Smart Battery Hub Twin Engine (80-716-0030-00) en de Smart Battery Hub Triple Engine (80-716-0031-00), die geschikt zijn voor systemen met meerdere motoren.
Robuustheid en configuratie
Ontworpen voor de maritieme omgeving voldoet de BEP Smart Battery Hub aan IPX7, wat waterdichtheid garandeert. Het is gecertificeerd volgens CE, ABYC, NMEA, ISO8846/SAEJ1171 (ontstekingsbescherming), FCC Class B en RoHS. De werktemperatuur ligt tussen -15°C en +55°C, de opslagtemperatuur tussen -40°C en +85°C. Configuratie vindt plaats via dipswitches, waarmee veiligheidsvergrendelingen voor de VSS-functie en noodparallelschakeling kunnen worden ingesteld, evenals de configuratie van de servicebatterij of het CZone-apparaatadres. Het systeem beschikt over drie ingangen voor Master-schakelaars, twee analoge ingangen (0-30 V, 0-1000 Ohm, 4-20 mA) en één ingang voor een externe batterijtemperatuursensor, wat een uitgebreide integratiemogelijkheid biedt.
Expertbeoordeling
Expertbeoordeling
Pol CONIN
Digitale verantwoordelijke
« Intelligente en geïntegreerde batterijbeheer voor zeeschepen »
