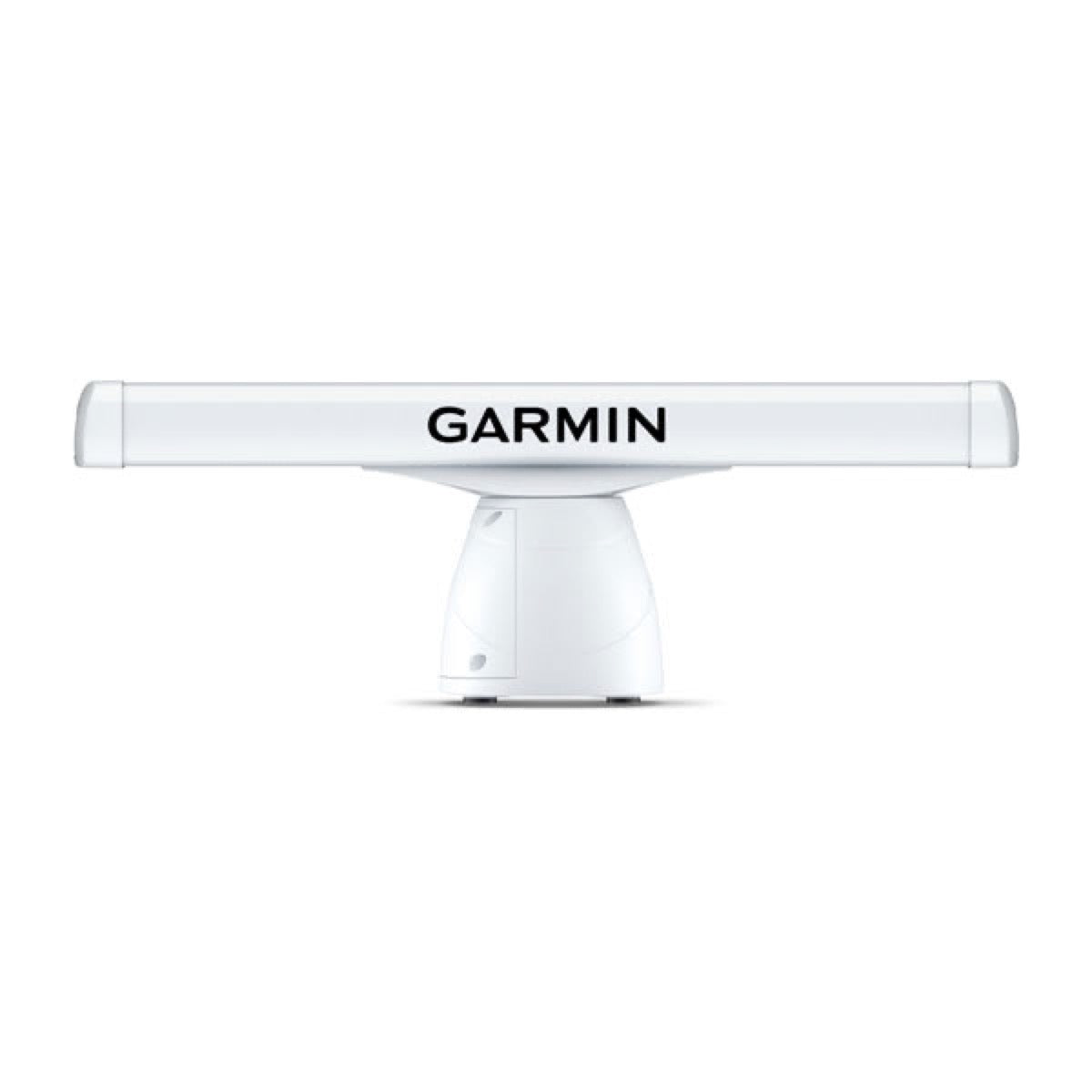

Garmin GMR™ 2534 xHD3 - radar 25 kW, open array-antenne 4 voet en mast

De Garmin GMR 2534 xHD3-radar is een magnetronradarsysteem van 25 kW met een 4 voet (122 cm) bundelantenne. Het is ontworpen voor maritieme navigatie, obstakeldetectie en het lokaliseren van visbanken, met een detectiebereik van 20 meter tot 96 zeemijl.

Deze radar integreert geavanceerde technologieën voor betere helderheid en detectie. De Scan Averaging-functie, een noviteit voor Garmin magnetronradars, filtert zeegolven en storingen om consistentere doelen weer te geven. De hoekgerichte aanpassing van de grootte van doelen gebruikt pulsverbreding en hoekverwerking om de vorm van objecten op het scherm te optimaliseren, wat hun interpretatie op alle bereikschalen vergemakkelijkt.

Ja, hij toont "True Echo Trails", historische sporen van boten op het water, waardoor bewegende doelen kunnen worden onderscheiden en potentiële botsingsgevaren kunnen worden geïdentificeerd. De Dual Range-functie met overlay kan ook nabije en verre doelen gelijktijdig op één gedeeld scherm weergeven, met onafhankelijke bereiksinstellingen.

De GMR 2534 xHD3-radar is een magnetron-systeem van 25 kW. Het biedt een detectiebereik van 20 meter tot 96 zeemijl.

De GMR 2534 xHD3 radar wordt geleverd met een 4 voet lange balkantenne, wat overeenkomt met 122 centimeter.

De radar moet buiten bereik van personen worden gemonteerd, met de verticale bundel boven de hoofdhoogte. Het wordt aanbevolen om deze hoger te plaatsen dan de kiellijn van het schip, op een vlak en stevig oppervlak dat parallel loopt aan de waterlijn. Zorg voor minimaal obstructie van de radarbundel om blinde sectoren of valse echo's te voorkomen.

Als uw radar is geleverd met een spanningsomvormer, moet u deze installeren zodat de radar correct werkt. Hij vereist een ingangsspanning van 10 tot 32 V DC. Als uw model er niet mee is uitgerust, kunt u deze apart aanschaffen bij Garmin, want het gebruik van een spanningsomvormer zorgt ervoor dat de radar beter bestand is tegen harde wind.

De aardingskabel is niet inbegrepen bij het product. Deze moet worden aangesloten op een aardingspunt in het water van uw boot, niet op de negatieve pool van de accu.

De GMR 2534 xHD3 radar is compatibel met Garmin BlueNet™ en Garmin Marine Network-netwerken.

Nee, het is absoluut noodzakelijk om geen spanningsomvormers van oude Garmin radarmodellen of van derden te hergebruiken. Het gebruik van een omvormer die niet is meegeleverd met de radar of specifiek is aangeschaft bij Garmin kan de radar beschadigen of verhinderen dat deze inschakelt.

De garantie vervalt als de juiste zekeringhouder niet aanwezig is bij het aansluiten van de voedingskabel, of als het apparaat wordt geopend door iemand anders dan een door Garmin erkende service-technicus. Schade als gevolg van een ongeval, misbruik, verkeerd gebruik, water, brand of het gebruik van voedings- en/of datakabels die niet door Garmin zijn geleverd, valt niet onder de dekking.

Ja, dit apparaat mag uitsluitend als navigatiehulp worden gebruikt. Het gebruik van het apparaat voor doeleinden die een precieze meting van richting, afstand, locatie of topografie vereisen, kan leiden tot letsel of schade aan het schip.

Het wordt afgeraden om zelf een montage-sjabloon af te drukken. Het is beter om het sjabloon te gebruiken dat in de doos van het product zit. Als u er toch een moet afdrukken, moet u de instructies precies volgen, met name door te controleren dat de schaal 100 % is en dat het papier groot genoeg is.

Ja, de radar zendt elektromagnetische energie uit. Om mogelijke letsels te voorkomen, kijk niet rechtstreeks in de nabijheid van de antenne wanneer de radar zendt, want de ogen zijn het gevoeligste lichaamsdeel voor elektromagnetische energie. Zorg ervoor dat alle aanwezigen zich buiten de straal van de radarbundel bevinden voordat de radar wordt ingeschakeld.

De Garmin GMR 2534 xHD3 radar biedt een detectiebereik van 20 meter tot 96 zeemijl. Dit zorgt voor een effectieve bewaking van zowel nabije als verre doelen voor navigatie en obstakeldetectie.

De GMR 2534 xHD3 radar integreert verschillende geavanceerde technologieën om de detectie en de helderheid van doelen te optimaliseren:

Scan Averaging: Deze technologie filtert de zeeklutter en storingen om consistentere doelen weer te geven. Hoekmatige aanpassing van de doelgrootte: Gebruikt pulsverbreding en hoekverwerking om de vorm van objecten op het scherm te optimaliseren, waardoor de interpretatie op alle bereikschalen wordt vergemakkelijkt. True Echo Trails: Toont historische sporen van boten op het water, wat helpt om bewegende doelen te onderscheiden en potentiële botsingsgevaren te identificeren. Dual Range met overlay: Maakt het mogelijk om gelijktijdig nabije en verre doelen op een gedeeld scherm weer te geven, met onafhankelijke bereikinstellingen. Beide bereiken kunnen worden gecombineerd op een kaart.

De aansluitmethode voor de radar GMR 2534 xHD3 hangt af van de configuratie van uw model:

Als uw model wordt geleverd met een spanningsomvormer, moet u deze installeren. De omvormer vereist een ingangsspanning van 10–32 V DC en moet via een 30 A zekering (naast de 15 A zekering die in de voedingskabel van de radar is opgenomen) op de bootaccu worden aangesloten. Als uw model niet wordt geleverd met een spanningsomvormer, kunt u deze rechtstreeks op de bootaccu aansluiten (11–32 V DC). Voor deze modellen wordt echter het gebruik van een spanningsomvormer (afzonderlijk verkrijgbaar) aanbevolen om beter bestand te zijn tegen harde wind.

Garmin-producten die niet voor de luchtvaart zijn bedoeld, zoals de radar GMR 2534 xHD3, worden gedurende een periode van één jaar vanaf de aankoopdatum gegarandeerd vrij van materiaal- of fabricagefouten. Gedurende deze periode zal Garmin, naar eigen goeddunken, elk defect onderdeel repareren of vervangen bij normaal gebruik. Deze beperkte garantie dekt geen esthetische schade, verbruiksmaterialen (tenzij defect), schade veroorzaakt door een ongeval, verkeerd gebruik, water, vuur, natuurrampen, niet-geautoriseerde services of niet-gedocumenteerde wijzigingen, of het gebruik van kabels die niet door Garmin zijn geleverd.
