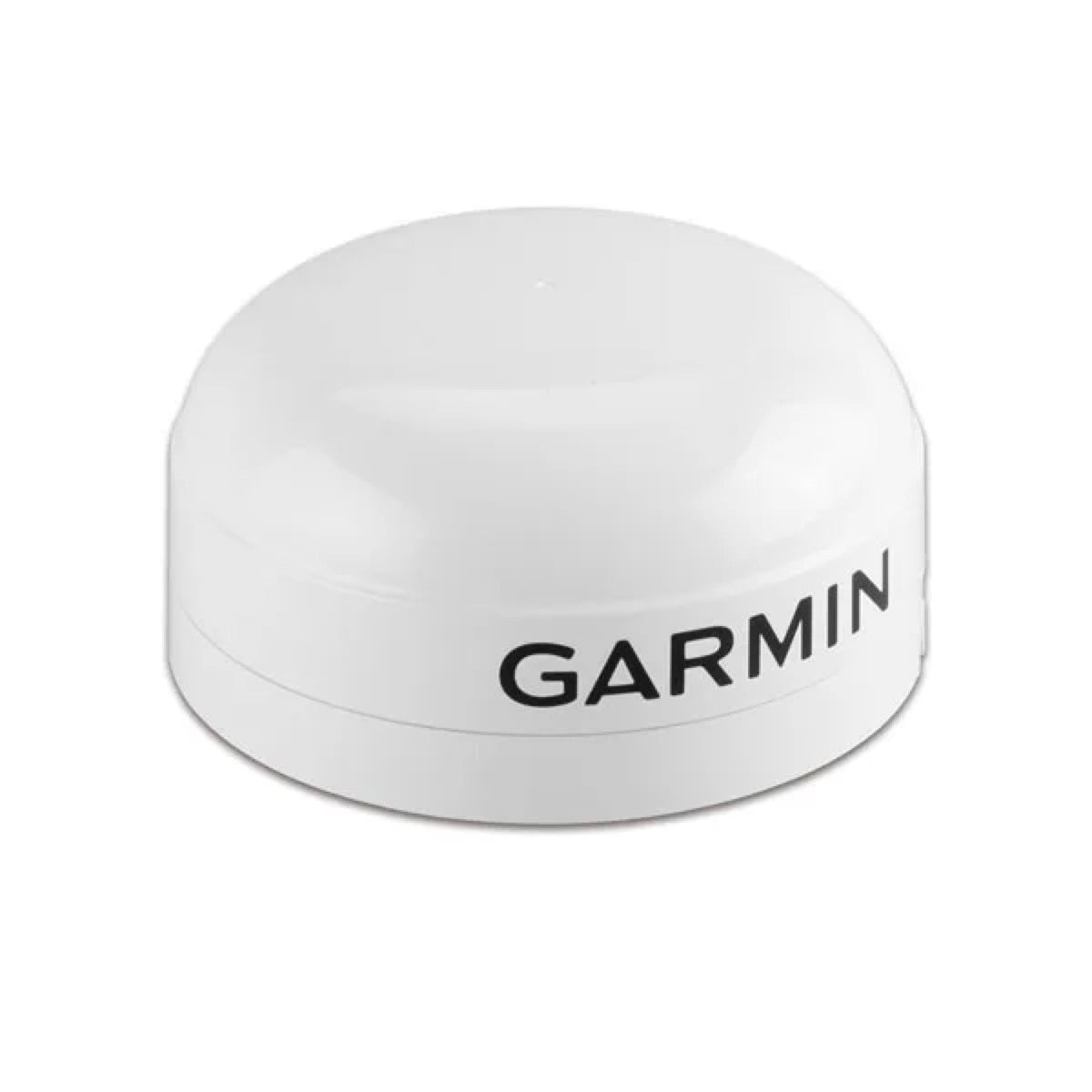

GPS- en GLONASS-antenne GA™ 38 voor Cortex® V1 en M1, wit

De Garmin GA™ 38-antenne is een externe antenne die is ontworpen om de ontvangst van GPS- en GLONASS-signalen op compatibele maritieme systemen te verbeteren. Deze antenne is vooral nuttig wanneer het hoofdapparaat is geïnstalleerd op een locatie waar de signaalontvangst suboptimaal is, zoals onder het dek.

De GA™ 38-antenne ondersteunt de GPS- en GLONASS-satellietsystemen, wat zorgt voor optimale signaalontvangst en positioneringsnauwkeurigheid.

De GA™ 38-antenne heeft een diameter van 91,6 mm en een hoogte van 49,5 mm. Het gewicht bedraagt 201 g.

De GA™ 38-antenne heeft een IPX7-waterdichtheidsklasse. Dit betekent dat hij bestand is tegen onderdompeling in water tot 1 meter diepte gedurende 30 minuten.

De behuizing van de GA™ 38 antenne is vervaardigd uit een hoogwaardige kunststoflegering met hoge schokbestendigheid en is volledig waterdicht dankzij een afdichtingsring.

Het witte model van de GA™ 38-antenne werkt betrouwbaar bij temperaturen tussen -30°C en 80°C (-22°F tot 176°F), wat zorgt voor een goede prestatie onder uiteenlopende klimatologische omstandigheden.

De GA™ 38-antenne gebruikt een BNC-connector om aan te sluiten op de poort gelabeld als ANTENNA of EXT GPS op een compatibele Garmin-kaartplotter.

De GA™ 38-antenne is specifiek compatibel met de Cortex® V1- en M1-systemen. Daarnaast is deze compatibel met een reeks Garmin-apparatuur, waaronder kaartplotters, VHF-toestellen en AIS-systemen die compatibel zijn.

De GA™ 38-antenne is ontworpen om een sterkere GPS-signaal te leveren aan compatibele Garmin-kaartplotters en maakt gebruik van een BNC-connector om aan te sluiten op de ANTENNA- of EXT GPS-poorten van Garmin-apparatuur. Compatibiliteit met niet-Garmin-apparatuur is niet gespecificeerd.

De GA™ 38-antenne biedt verschillende montageopties:

Montage op een vlak oppervlak (inclusief oppervlaktemontageset).Montage op een standaard draadmast van 1 inch (25,4 mm) buitendiameter en 14 draadgangen per inch (mast niet inbegrepen).Montage onder het dek, uitsluitend onder een oppervlak van glasvezel (montageset voor onder het dek meegeleverd met de witte modellen).

Voor een optimale ontvangst moet de GA™ 38-antenne worden gemonteerd op een locatie met een vrij uitzicht op de hemel in alle richtingen. Vermijd schaduwzones veroorzaakt door de bovenbouw van de boot, een radome-antenne, de mast, of in de nabijheid van de motor en andere bronnen van elektromagnetische interferentie (EMI). Houd deze ook uit de buurt van voorwerpen van ferro-metaal.

Ja, de GA™ 38-antenne kan onder het dek worden geïnstalleerd, maar alleen onder een glasvezeloppervlak, omdat het signaal niet door metaal heen kan worden ontvangen. De onder-dekmontageset wordt meegeleverd met de witte antennemodellen.

Voor het oppervlaktemontage van de GA™ 38-antenne hebt u het volgende gereedschap nodig:

Een boor van 3,2 mm (1/8 inch) voor de geleidegaten.Een boor van 25 mm (1 inch) of een klokboor voor het doorvoergat van de kabel.Een kruiskopschroevendraaier voor de meegeleverde M4-schroeven (of geschikte M4-schroeven als de meegeleverde te kort zijn).Een inbussleutel van 1,5 mm voor de M3-stelschroef.Bij montage op glasvezel wordt een afschuiningboor aanbevolen voor de gelcoatlaag.

Voor het monteren van de GA™ 38-antenne op een mast hebt u het volgende gereedschap nodig:

Een inbussleutel van 1,5 mm voor de meegeleverde M3 stelschroef. Als u de kabel door de mast leidt, is een boor van 19 mm (3/4 inch) nodig voor het kabeldoorvoergaatje. Een marine-afdichtmiddel is optioneel om de verticale sleuf van de kabel op de mastadapter af te dichten. Houd er rekening mee dat de standaard draadmast met een buitendiameter van 1 inch niet is inbegrepen.

Voordat je de antenne definitief bevestigt, is het raadzaam deze tijdelijk op de beoogde montagepositie te monteren en te testen of deze naar behoren werkt. Mocht je storing ondervinden van andere elektronische apparatuur, verplaats de antenne dan naar een andere locatie en test opnieuw. Herhaal deze procedure totdat je een volledige of acceptabele signaalsterkte bereikt.

De veilige afstand ten opzichte van een kompas voor de antenne GA™ 38 bedraagt 114 mm (4,5 inch).

Tijdens boren, zagen of schuren draag je altijd een veiligheidsbril, gehoorbescherming en een stofmasker om letsel te voorkomen. Controleer altijd wat zich aan de andere kant van het oppervlak bevindt om schade aan het schip te voorkomen.

Indien een radar aanwezig is, dient de GA™ 38-antenne bij voorkeur boven het radarbereik te worden gemonteerd. Indien dit niet mogelijk is, kan deze onder het radarbereik worden geplaatst. De antenne mag echter nooit direct in het radarbereik worden gemonteerd en dient ten minste 1 meter (3 voet) verwijderd te worden van een VHF-radioantenne of het bereik van een radar.

De Garmin GA™ 38-antenne valt onder de standaard beperkte garantie van Garmin. Voor meer informatie over de voorwaarden van deze garantie kunt u de website van Garmin raadplegen op garmin.com/support/warranty.

Bij aankoop van de Garmin GA™ 38-antenne bevat de doos doorgaans:

De GA™ 38-antenne zelf.Een oppervlaktemontagebeugel.Schroeven M4 voor oppervlaktemontage.Een M3-instelbout.Een inbussleutel van 1,5 mm.Een grote dichtring voor onder de antenne.Zelfklevende pads voor de montagebeugel onder het dek (inbegrepen bij witte modellen).Houd er rekening mee dat de draadeindmast voor mastmontage niet is inbegrepen.
