gWind™ Race anemometer alleen

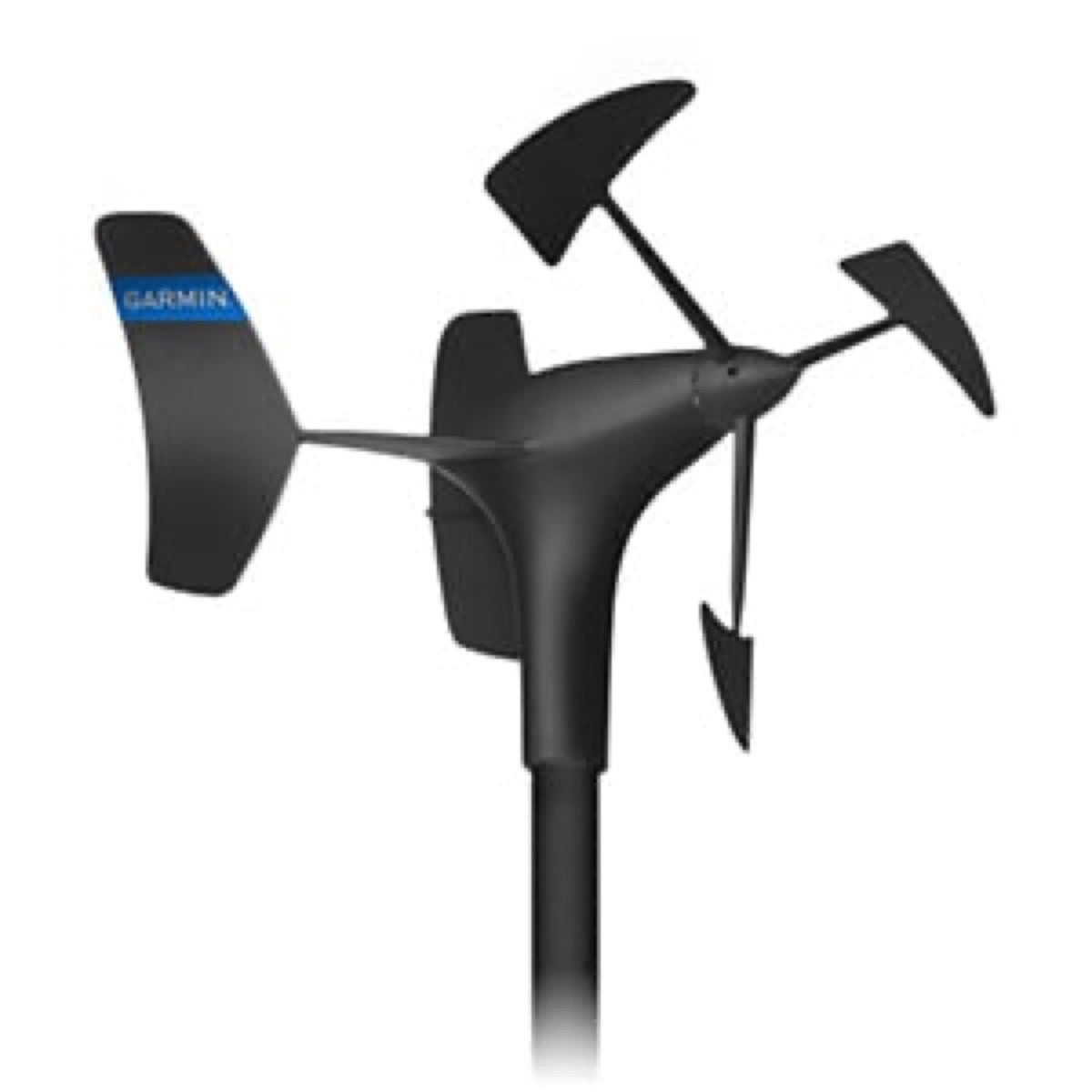

De Garmin gWind™ Race dieptemeter is een anemometer-sensor specifiek ontworpen voor wedstrijdzeilen. Hij levert windgegevens met een precisie die voldoet aan de eisen van regatta’s, door windsnelheid en -hoek te meten om de race-strategie en polaire berekeningen te optimaliseren.

Rechte mast van één meter: Plaatst de sensor boven de masttop om turbulentiefouten te verminderen.Driebladige propeller: Geoptimaliseerd voor nauwkeurige meting van de echte windsnelheid (TWS), zelfs bij lichte wind.Dubbele roerkoning: Zorgt voor verhoogde stabiliteit van de hoek van de echte wind (TWA), waardoor fluctuaties door bootbewegingen worden geminimaliseerd.Optische uitlezing: Garandeert betrouwbare prestaties bij lage windsnelheden en een uitstekende lineariteit voor consistente gegevens.

De gWind™ Race dieptemeter is uitgerust met een drievleugelig propeller, speciaal ontworpen voor nauwkeurige metingen van de werkelijke windsnelheid (TWS). Dit ontwerp is geoptimaliseerd om de wind betrouwbaar op te vangen, ook bij lage windsnelheden, en garandeert consistente en bruikbare data voor wedstrijdzeilen.

De rechte mast van één meter (3,3 voet) van de dieptemeter gWind™ Race is een essentieel onderdeel van het ontwerp. Hiermee wordt de anemometer-sensor boven de masttop geplaatst, waardoor de turbulentiefouten die door de zeilen worden veroorzaakt aanzienlijk worden verminderd. Deze verhoogde positie is cruciaal voor het verkrijgen van onverstoorde windmetingen, wat essentieel is voor de nauwkeurigheid van de gegevens tijdens regatta's.

De gWind™ Race dieptemeter is uitgerust met een dubbele staartvinconstructie die zorgt voor een verhoogde stabiliteit bij het meten van de hoek van de echte wind (TWA). Dit ontwerp minimaliseert schommelingen in de windhoekgegevens die kunnen worden veroorzaakt door de bewegingen van de boot, waardoor de metingen stabieler en betrouwbaarder worden – vooral belangrijk tijdens wedstrijden.

Voor het onderhoud van de gWind™ Race dieptemeter wordt aanbevolen om indien nodig een milde zeepoplossing te gebruiken en daarna met schoon water af te spoelen. Gebruik geen agressieve reinigingsmiddelen of hogedrukwater, omdat dit het apparaat kan beschadigen. Het wordt ook aangeraden om de dieptemeter te verwijderen bij langdurige opslag.

Nee, de Garmin gWind™ Race-dieptemeter kan niet autonoom functioneren. Deze heeft verplicht de zwarte GND™ 10-box van Garmin (apart verkrijgbaar) nodig om de gegevens te verwerken en door te sturen. De GND™ 10 fungeert als schakel tussen de dieptemeter en het NMEA 2000®-netwerk van uw boot.

Om de gWind™ Race-dieptemeter te gebruiken, hebt u verplicht de zwarte Garmin GND™ 10-box (apart verkrijgbaar) nodig. De GND™ 10 is essentieel voor het verzenden van gegevens naar een NMEA 2000®-netwerk. Zodra de gegevens op het NMEA 2000®-netwerk staan, kunnen ze worden weergegeven op compatibele Garmin-kaartplotters en Garmin-marine-instrumenten, zoals de GMI™ 20.

Ja, de gWind™ Race dieptemeter is compatibel met NMEA 2000®-netwerken. Hij sluit echter niet direct aan. De dieptemeter zendt zijn gegevens via de Garmin GND™ 10 zwarte kast, die de databrug vormt tussen het Nexus-netwerk en het NMEA 2000®-netwerk. Hierdoor is integratie met NMEA 2000®-compatibele apparatuur mogelijk.

Ja, wanneer de GND™ 10 module via een USB-kabel op een computer is aangesloten, kunt u de gegevens van de aangesloten windsensoren, inclusief de gWind™ Race dieptemeter, gebruiken in externe zeilsoftware zoals Expedition en Adrena. De NexusRace™-software van Garmin kan ook worden gebruikt om de geavanceerde sensoren te kalibreren.

Ja, het is mogelijk om naast een gWind™-sensor ook andere Nexus-apparaten aan hetzelfde netwerk te koppelen. Als u echter extra apparaten aansluit, moet u een afzonderlijke voeding leveren die rechtstreeks is aangesloten op de Nexus-voedingsaansluitingen.

De gWind™ Race dieptemeter moet op een horizontaal oppervlak bovenop de mast worden gemonteerd. Deze moet aan de voorzijde van de boot worden geïnstalleerd, parallel aan de centrale as. Indien het oppervlak niet horizontaal is, dient een geschikte onderlegstrip te worden toegevoegd om een vlak oppervlak te creëren. Wees voorzichtig bij werken op hoogte.

Om de propeller te monteren, zorg ervoor dat de as correct uitgelijnd is met de sleuf op de propeller (de bus van de propeller past alleen in één richting op de as). Druk de propeller naar beneden tot deze stevig op het apparaat zit. Installeer vervolgens de stelschroef om de propeller stevig op het apparaat te bevestigen.

Om de montagebeugel te bevestigen, gebruik de beugel als mal om de gaten voor te markeren. Boor de voorgeboorde gaten met een 4,5 mm (11/64 inch) boor. Bevestig ten slotte de montagebeugel aan het oppervlak met de meegeleverde schroeven.

Bevestig de dieptemeter als volgt:

Draai de borgmoer op het apparaat met de hand tegen de klok in tot deze stopt.

Plaats het apparaat in de montagebeugel door het naar beneden te duwen en naar achteren te schuiven tot het stopt.

Bevestig het apparaat in de beugel door de borgmoer met de hand met de klok mee te draaien tot deze stopt.

Bevestig de borgclip op het apparaat om te voorkomen dat de borgmoer losdraait.

Je moet de meegeleverde ter plekke te monteren connector gebruiken om de juiste kabellengte te maken. Sluit het afgewerkte uiteinde van de meegeleverde losse kabel aan op de windtransducer op de mast. Leid het gestripte uiteinde van de kabel naar de locatie van de GND 10. Knip de kabel op maat, verwijder de behuizing en strip de individuele draden. Demonteer de connector, plaats de onderdelen (drukvijs, klemring, pakking, mof) op de kabel en sluit elke draad aan op de juiste aansluitpunten (groen, geel, blank, wit). Draai de mof vast, schuif de pakking en de klemring erop en draai de drukvijs vast. Sluit ten slotte de gemonteerde connector aan op een van de NEXUS-poorten van de GND 10.

Als de sensor niet exact recht voor de boeg van de boot is gemonteerd, moet je de windhoekverschuiving aanpassen. Ga op het aangesloten nautische instrument (bijv. GMI™ 20) naar de NMEA 2000®-instellingen, selecteer de naam van het apparaat (GND 10), en kies vervolgens voor 'Windhoekverschuiving'. Selecteer de hoek in graden om het verschil in oriëntatie aan te passen, rekening houdend met de hoek die met de klok mee rond de mast wordt gemeten vanaf het exacte midden van de boeg (bijvoorbeeld 90 graden voor stuurboord, 270 graden voor bakboord).

Ja, de Garmin gWind™ Race dieptemeter valt onder de beperkte consumentengarantie van Garmin. Deze garantie geeft u specifieke wettelijke rechten en u kunt andere wettelijke rechten hebben die per staat of land kunnen verschillen.

De beperkte garantie van Garmin stelt dat producten die niet voor de luchtvaart bestemd zijn, vrij zijn van materiaal- of fabricagefouten. Voor een volledig overzicht van uw rechten en de specifieke voorwaarden van de Garmin-garantie wordt u verwezen naar de wetgeving van uw staat, land of provincie, alsook naar de officiële Garmin garantiedocumentatie.
