Garmin Panoptix LiveScope™-systeem

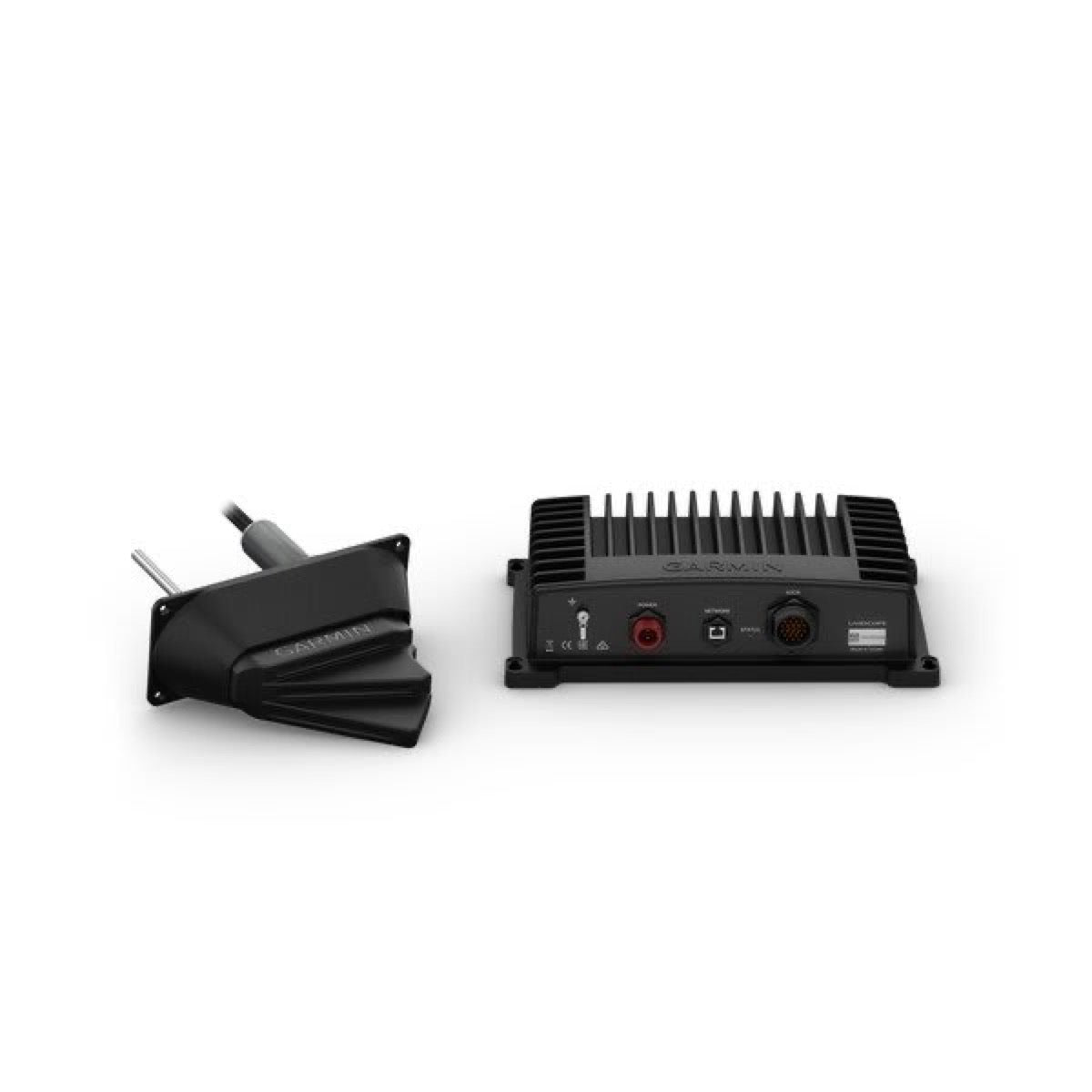

Het Garmin Panoptix LiveScope™-systeem is een geavanceerde onderwaterdetectietechnologie die realtime sonarbeelden levert. In tegenstelling tot traditionele sonars biedt het de mogelijkheid om structuren, vissen en zelfs bewegende kunstaas onder en rond je boot live te observeren. Het systeem bestaat uit een GLS™ 10 Black Box-sonarmodule en een LVS32-TH-transducer die gedetailleerde en dynamische sonarbeelden genereren.

De LVS32-TH transducer, meegeleverd met het Panoptix LiveScope™-systeem, ondersteunt twee hoofdbeeldweergaven van de LiveScope™-technologie:

Voorwaartse weergave (Forward View): Deze weergave toont wat zich voor je boot bevindt, ideaal om vissen en structuren bij nadering te detecteren.

Onderwaterweergave (Down View): Deze weergave biedt een perspectief onder de boot, waarbij vissen en structuren direct onder de romp zichtbaar zijn.

Deze realtime-beeldweergaven leveren een ongeëvenaard ruimtelijk inzicht voor precisievissen en navigatie.

Voor de installatie van de doorvoerdruksensor LVS32-TH hebt u het volgende gereedschap nodig:

Een boormachine met boren van 3 mm (1/8 inch), 9 mm (3/8 inch), 12 mm (1/2 inch) voor metalen rompen of 13 mm (1/2 inch) voor rompen van vezelversterkt kunststof.Een houtboor van 32 mm (1 1/4 inch) voor rompen van vezelversterkt kunststof of een klokboor van 38 mm (1 1/2 inch) voor metalen rompen.Een decoupeerzaag of een tafelzaag (om het carrosserieblok af te zagen).Een waterpomptang of een moersleutel.Maskeringstape.Marinekit.Een ontvetter.Marine-epoxy of een afdichtmiddel voor blootliggende kern (voor vezelversterkte kunststofrompen met blootliggende kern).

Een fairing block is nodig om uw sensor parallel aan de waterlijn te plaatsen, wat de nauwkeurigheid van de dieptemeting verhoogt. Meet de deadrise-hoek (hellingshoek) van de romp op de beoogde montageplaats. Als deze hoek groter is dan 5°, wordt aanbevolen een fairing block te gebruiken voor de montage van de sensor, zodat de sonarbundel een hoek van 90 graden ten opzichte van de waterlijn maakt.

Voor een goede werking van het Panoptix LiveScope™-systeem moet u een compatibele Garmin kaartplotter hebben. Daarnaast is een software-update van uw kaartplotter vereist bij de installatie van dit apparaat. Raadpleeg voor de software-update-instructies de gebruikershandleiding van uw kaartplotter op support.garmin.com. De compatibiliteit en optimale prestaties zijn afhankelijk van deze update.

De gekleurde statusled op de GLS™ 10 sonar-module geeft de operationele status aan:

Groen knipperend: De sonar-module is verbonden met een kaartplotter en werkt correct. U zou de sonar-data op het scherm moeten zien.

Rood knipperend: De sonar-module staat aan maar is niet verbonden met een kaartplotter of wacht op verbinding. Als de module aangesloten is en deze code blijft zichtbaar, controleer dan de kabelverbindingen.

Oranje knipperend: Er vindt een software-update plaats.

Rood (twee knipperingen gevolgd door een pauze van 3 seconden): Andere sonar-storing.

Rood (drie knipperingen gevolgd door een pauze van 3 seconden): De transducer wordt niet gedetecteerd door de sonar-module. Als deze code blijft zichtbaar, controleer dan de kabelverbindingen.

Rood (vijf knipperingen gevolgd door een pauze van 3 seconden): De ingangsspanning van de sonar-module overschrijdt de maximale ingangsspanning.

Bij de installatie van het Panoptix LiveScope™-systeem is het essentieel om deze veiligheidsmaatregelen te volgen:

Draag altijd veiligheidsbril, gehoorbescherming en een stofmasker bij boren, zagen of schuren.Controleer altijd wat zich aan de andere kant van het oppervlak bevindt voordat u boort of zaagt om schade aan de boot te voorkomen.Het apparaat moet worden geïnstalleerd met ten minste één van de meegeleverde anti-rotatiebouten. Dit niet doen kan ertoe leiden dat het apparaat roteert tijdens het varen en schade veroorzaakt.Zorg ervoor dat de apparatuur volgens de instructies wordt geïnstalleerd en onderhouden om schade of letsel te voorkomen.

De LVS32-TH-transducer van het Panoptix LiveScope™-systeem is een doorvoermodel (thru-hull), wat betekent dat deze door de romp van uw boot moet worden gemonteerd.

De installatie is gedetailleerd en vereist bijzondere aandacht om optimale prestaties te garanderen en schade aan het schip te voorkomen. Hieronder volgen de belangrijkste stappen en overwegingen:

Software-update: Het is essentieel om de software van uw compatibele Garmin kaartplotter bij te werken tijdens de installatie van dit apparaat om compatibiliteit en optimale prestaties te waarborgen.

Selectie van de locatie: De transducer moet worden gemonteerd op een plek ver van bronnen van turbulentie (schroeven, kiel, ondiepten, inlaatopeningen, etc.) en zo dicht mogelijk bij de centrale as van de boot om interferentie met de sonarbundel te voorkomen.

Deadrise-hoek: Als de deadrise-hoek van uw romp op de montageplek meer dan 5° bedraagt, moet u een carrosseringsblok (fairing block) gebruiken om de transducer parallel aan de waterlijn te positioneren en de nauwkeurigheid van de sonar te verhogen.

Boren in de romp: De installatie vereist het boren van gaten voor de transducerpen en de anti-rotatiebout. Afhankelijk van het materiaal van de romp (glasvezel, metaal) zijn boren van verschillende diameters nodig. Bij rompconstructies met een kern van glasvezel moet de blootgestelde kern zorgvuldig worden afgesneden en afgedicht met epoxy om waterinfiltratie te voorkomen.

Aanbrengen van marinekit: Marinekit moet worden aangebracht rond de basis van de transducerpen en de anti-rotatiebout om een perfecte afdichting tussen het carrosseringsblok en de romp te garanderen.

Bevestiging: De transducer wordt vervolgens stevig bevestigd met een rompmoer, een nylon rondsels en een rubberen rondsels, evenals een M8-moer en een 8 mm rondsels voor de anti-rotatiebout. Het wordt aanbevolen dat twee personen deze installatie uitvoeren.

Specifieke gereedschappen zoals een boormachine, boren met verschillende diameters (3 mm, 9 mm, 12 mm, 13 mm, 32 mm, 38 mm), een figuurzaag of tafelzaag (voor het carrosseringsblok), een steeksleutel, afplaktape, marinekit en een reinigingsoplosmiddel zijn nodig.
