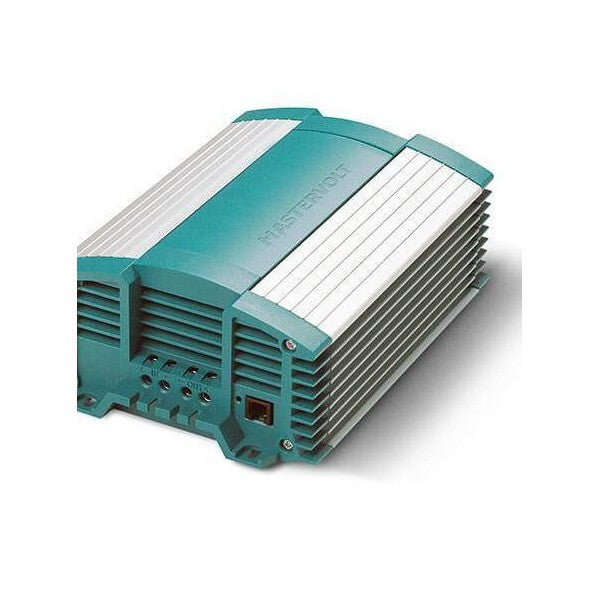

Oplader-omvormer Magic 12/12 - 20A

De Magic 12/12-20A is een DC-DC-omvormer die een wisselende 12V-gelijkspanning (bereik 11 tot 16V) stabiliseert naar een uitgang die strikt op 13,6V wordt gehouden. Hij kan fungeren als een gestabiliseerde voeding, een 3-stappen lader voor het opladen van een secundaire 12V-batterijgroep, of als een dimmer voor boordverlichting.

Ja, de Magic-serie heeft een volledige galvanische isolatie tussen ingang en uitgang. Dit elimineert aardlusproblemen en elektromagnetische storingen, waardoor uw gevoelige navigatieapparatuur zoals VHF, kaartplotters of het NMEA-netwerk optimaal beschermd wordt.

Deze omvormer levert een continu vermogen van 300W met een maximale uitgangsstroom van 20A in gestabiliseerde voedingsmodus. Bij gebruik als batterijlader (3-stappen algoritme) levert hij een laadstroom van 16A.

In laadmodus is de Magic 12/12-20A compatibel met een zeer breed scala aan 12V-batterijen, met name loodzuur (nat), Gel, AGM, spiralen, tractie- en lithium-ionbatterijen. De laadparameters kunnen ook door de gebruiker worden aangepast.

Absoluut. De omvormer is uitgerust met een slimme laadalgoritme in 3 fasen (Bulk, Absorptie, Float) die perfect compatibel en instelbaar is voor het veilig opladen van Lithium-Ion batterijgroepen.

Het toestel heeft een IP21-beschermingsklasse. Het moet geïnstalleerd worden op een goed geventileerde plek, beschermd tegen regen, condens, vocht en stof. Het wordt sterk aanbevolen om het toestel verticaal te monteren met de kabels naar beneden gericht om een optimale warmteafvoer te garanderen.

Nee, het is sterk af te raden om de DC-DC-omzetter direct boven de accu’s (met name open loodaccu’s) te plaatsen. Dit komt door het risico op corrosieve gasuitstoot die de interne elektronica van het apparaat kan beschadigen.

De schroefklemmen van het toestel accepteren kabels met een maximale doorsnede van 16 mm² (AWG5). Het is essentieel om kwaliteitskabelkousen te gebruiken om een betrouwbare en veilige verbinding te garanderen op de DC-ingangen en -uitgangen.

Ja, hoewel de omvormer een interne beveiliging heeft (niet-vervangbare zekering), is het noodzakelijk om een zekering in de positieve bedrading te plaatsen, zo dicht mogelijk bij de voedingsbatterij, om de elektrische leiding te beschermen volgens de veiligheidsnormen.

Ja, parallel bedrijf is zeker mogelijk. U kunt meerdere Magic 12/12-20A-omvormers parallel schakelen om de totale stroomcapaciteit te verhogen (tot meer dan 100 ampère) voor het voeden van grote verbruikers aan boord.

De basisconfiguratie vindt plaats via vier DIP-schakelaars (DIP switches) binnenin het apparaat, die toegankelijk zijn door de achterkap te verwijderen. Deze schakelaars bepalen de gebruiksmode (voeding, 3-staps lader, dimmer) en schakelen parallelle werking in.

De dimfunctie regelt de lichtintensiteit van een 12V-verlichtingscircuit zonder energieverlies in de vorm van warmte. Deze wordt geactiveerd via de DIP-schakelaars en bediend met een momentschakelaar (drukknop) die is aangesloten tussen de "switch"-klem en de uitgangsmassa.

Ja, de Magic 12/12-20A is uitgerust met geavanceerde elektronische beveiligingen tegen overbelasting, kortsluiting en oververhitting. Bij een storing schakelt het apparaat veilig uit om schade te voorkomen.

De alarmschakelaar zorgt voor het doorsturen van een waarschuwing naar een extern systeem. In normale werking is de schakelaar gesloten. Hij opent automatisch bij te lage of te hoge ingangsspanning, bij overbelasting, kortsluiting of simpelweg als het toestel uitstaat.

Ja, het apparaat is compatibel met het MasterBus-communicatienetwerk, maar dit vereist het gebruik van een specifieke MasterBus-serie-interface (optioneel verkrijgbaar) die moet worden aangesloten op de communicatiepoort van het apparaat.

De omvormer is compact en robuust ontworpen. Hij meet 227 x 154 x 81 mm (Hoogte x Breedte x Diepte) en weegt in totaal 1,8 kg.

Hoewel de nominale uitgangsspanning standaard op 13,6V is ingesteld, kan deze worden aangepast tussen 10 en 15V. Deze fijnregeling vindt plaats via software met behulp van het MasterAdjust-programma en een PC-Link-interface die is aangesloten op de QRS232-poort van het apparaat.

Dankzij de hoogfrequente schakelarchitectuur levert de omvormer een uitstekend rendement van meer dan 90 % bij volle belasting, met pieken tot 92 %. Dit beperkt de warmteontwikkeling aanzienlijk en optimaliseert de energie uit uw accu's.

Het standbyverbruik is extreem laag, gemeten op minder dan 2 mA. Voor langere periodes van stilstand of overwintering wordt echter aangeraden de omvormer los te koppelen van de voedingsbron om een langzame ontlading van de accu te voorkomen.

Nee, de communicatiepoort op de omvormer is uitsluitend bedoeld voor instellingen via PC. De technische documentatie vermeldt dat deze poort niet geschikt is voor het aansluiten van een batterijtemperatuursensor of directe externe bedieningspanelen.
