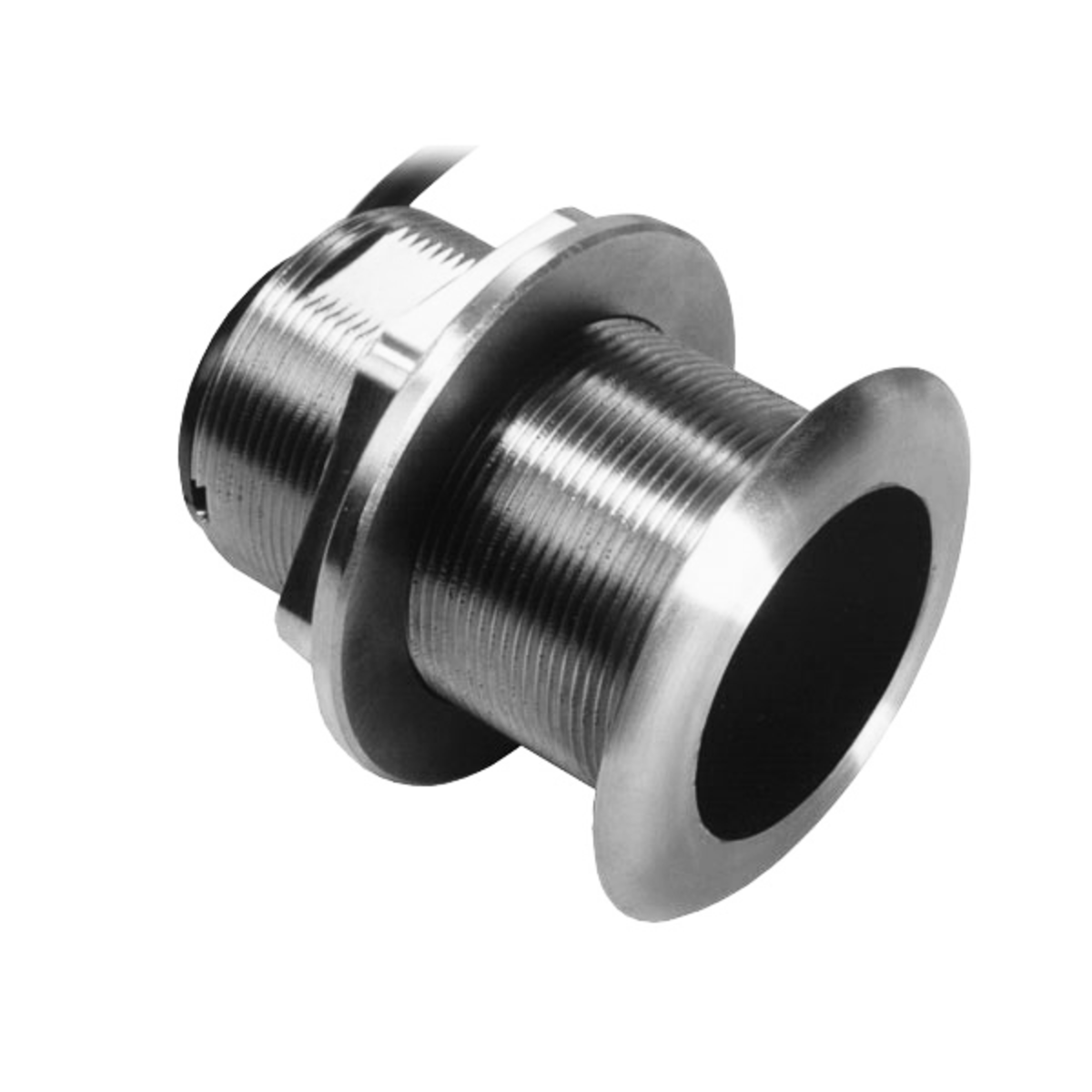

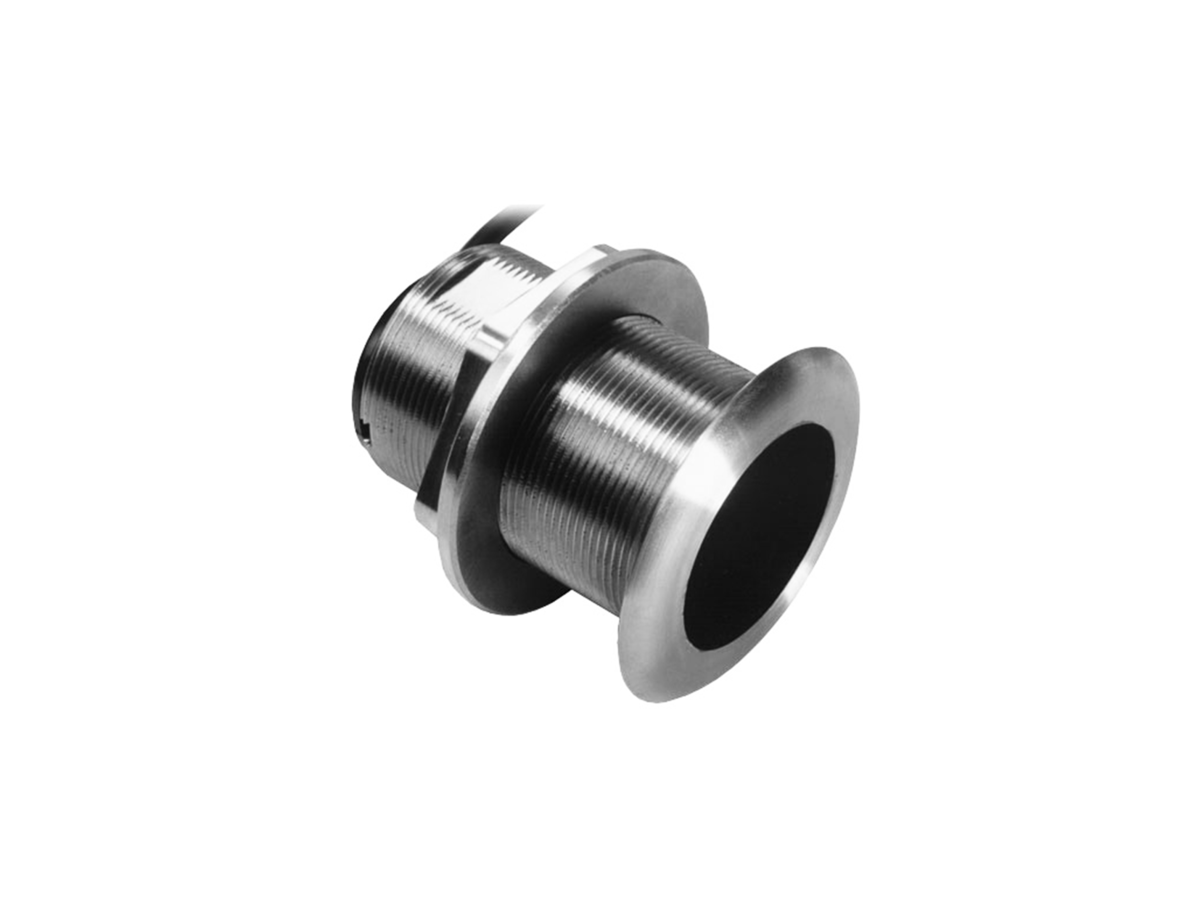

Dieptemeter / fishfinder SS60 met 20° helling (aansluiting CP370)

De Raymarine SS60 A80570 is een doorstroomdieptemeter die twee hoofdfuncties combineert: hij meet de diepte van het water (dieptemeter) en de watertemperatuur. Hij is ontworpen om nauwkeurige gegevens te leveren voor navigatie en onderwaterdetectie.

Deze dieptemeter staat onder een hoek van 20 graden. Deze hoek is cruciaal omdat hij de hoek van de kiel (deadrise) van V-vormige rompen compenseert. Zo wordt de bundel van de fishfinder verticaal naar de bodem gericht, wat zorgt voor nauwkeurige en betrouwbare metingen, zelfs wanneer de boot in beweging is.

De Raymarine SS60 A80570-sonde is specifiek ontworpen om te worden aangesloten en te functioneren met de Raymarine CP370 digitale dieptemeter-module.

Deze dieptemeter vereist een doorvoerinstallatie, wat betekent dat hij door de romp van de boot wordt gemonteerd. Dit type installatie biedt een superieure hydrodynamische prestatie en vermindert turbulentie ten opzichte van dieptemeters op de achtersteven.

Een doorvoerinstallatie biedt verschillende voordelen:

Hydrodynamische prestatie: Deze minimaliseert de weerstand en turbulentie, wat cruciaal is voor nauwkeurige metingen bij alle snelheden.

Verhoogde nauwkeurigheid: De transducer staat in direct contact met het water, zonder storing door de romp of lucht.

Betrouwbaarheid: Minder gevoelig voor schade dan achterop gemonteerde dieptemeters onder bepaalde omstandigheden.

De Raymarine SS60 A80570 dieptemeter werkt op twee frequenties: 50 kHz en 200 kHz. Het gebruik van deze twee frequenties zorgt voor veelzijdigheid bij verschillende dieptes en resoluties.

De Raymarine SS60 A80570-dieptemeter heeft een RMS-vermogen van 600 watt. Dit vermogen is geschikt voor gematigde diepten en biedt een goede detectie van doelen.

Nee, deze dieptemeter kan niet direct worden aangesloten op een Axiom- of Element-scherm. Hij vereist verplicht de Raymarine CP370 digitale dieptemeter-module om de gegevens te verwerken voordat ze op een compatibel scherm worden weergegeven.

De SS60 A80570-dieptemeter heeft de volgende bundelopeningen:

Bij 50 kHz: een bundelopening van 45 graden, ideaal voor een breder bereik en detectie van vissen in een grotere waterkolom. Bij 200 kHz: een bundelopening van 12 graden, wat een betere resolutie en precisie biedt voor de detectie van details van de bodem en kleinere doelen.

Nee, voor de installatie van deze dieptemeter is geen extra compensatiesabot nodig. Dankzij de geïntegreerde, instelbare hoek van 20 graden compenseert deze direct de kielhoek van V-bodemrompen, waardoor de installatie vereenvoudigd wordt.

De Raymarine dieptemeter SS60 A80570 wordt doorgaans geleverd met een kabel van 10 meter (ongeveer 33 voet) voor flexibele installatie op de meeste boten.

Ja, dankzij de werkfrequenties van 50/200 kHz en de mogelijkheid om nauwkeurige dieptemetingen te leveren, is de dieptemeter SS60 A80570 zeer geschikt voor het detecteren van onderwaterstructuren, visbanken en het reliëf van de zeebodem.

Nee, de SS60 A80570 is een traditionele dubbelfrequentie-dieptemeter (50/200 kHz). Het is geen CHIRP-breedbandsonde, die een continue frequentiebereik gebruikt.

Nee, deze dieptemeter is specifiek ontworpen met een stekker en elektrische compatibiliteit die geoptimaliseerd is voor de Raymarine CP370 digitale dieptemetermodule. Hij is niet compatibel met systemen van andere merken zonder een specifieke adapter, die niet wordt meegeleverd.

Het belangrijkste voordeel is de vereenvoudiging van de installatie en de optimalisatie van de prestaties. Een dieptemeter met geïntegreerde hellingscorrectie, zoals de SS60 bij 20°, zorgt ervoor dat de bundel van de fishfinder altijd verticaal naar de bodem gericht blijft, zelfs op een V-romp. Hierdoor hoeven geen externe compensatiekielen gebruikt te worden die vaak complex te installeren zijn en minder hydrodynamisch presteren.

De hellingshoek van 20° van het transducer-element heeft geen significante invloed op de nauwkeurigheid van de temperatuurmeting. De temperatuursensor is geïntegreerd in de dieptemeter en meet de omgevingstemperatuur van het water betrouwbaar, onafhankelijk van de oriëntatie van de bundel van de fishfinder.

De SS60 A80570 dieptemeter, met zijn 50 kHz en 200 kHz frequenties en een vermogen van 600W, is veelzijdig. De 200 kHz frequentie is uitstekend voor ondiep water en een hoge resolutie, terwijl de 50 kHz frequentie effectiever is voor detectie in dieper water, hoewel hij niet bedoeld is voor extreem grote dieptes.
