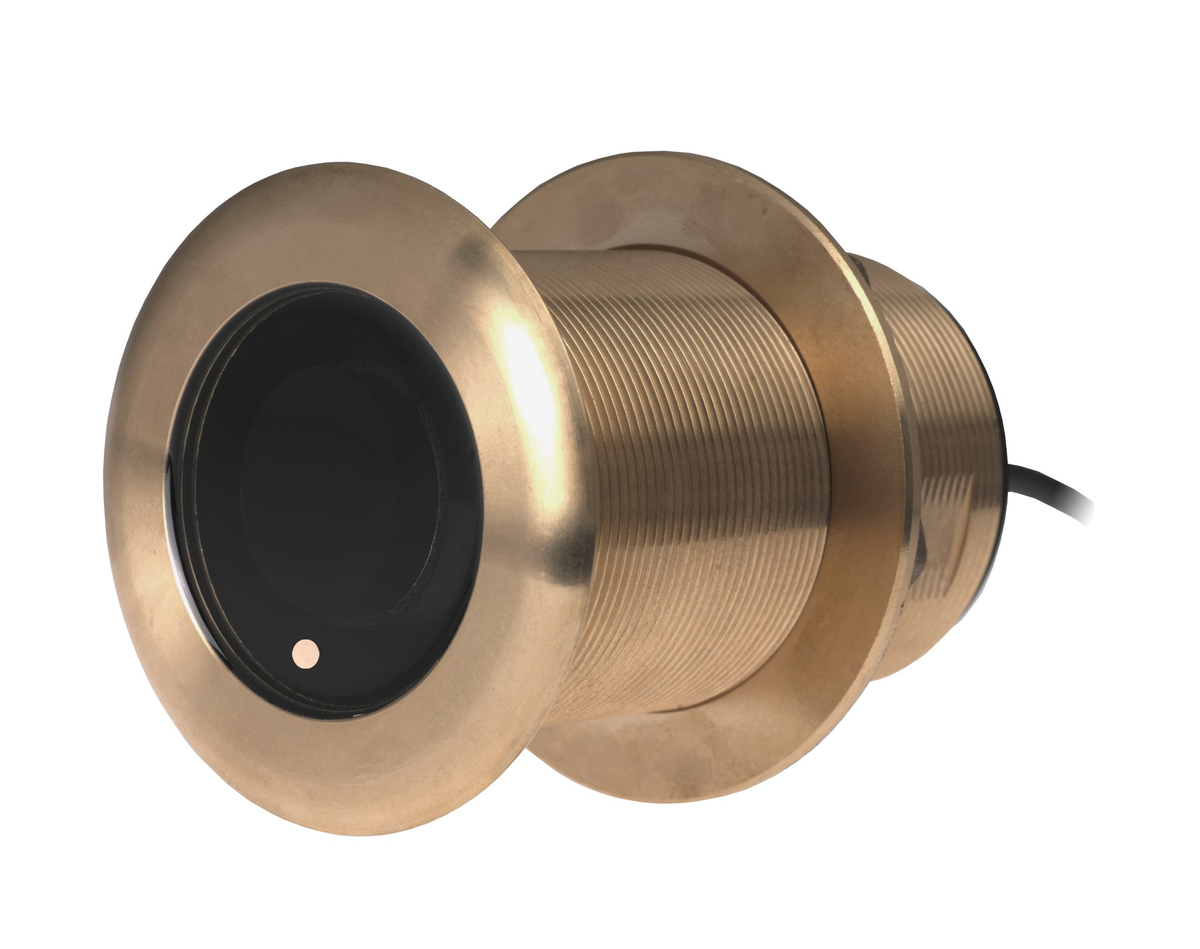

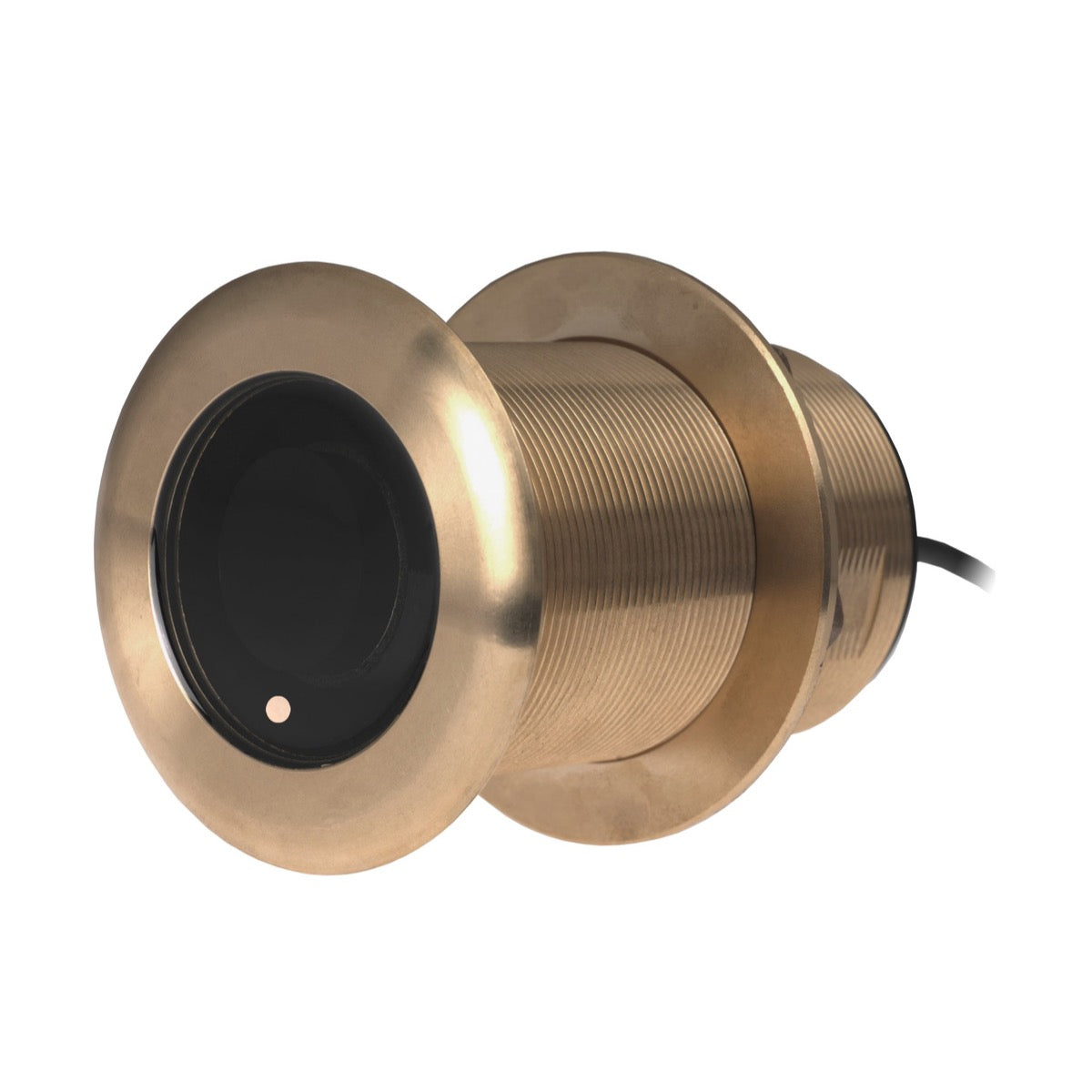

B75H BB TH profiel 12°

De Raymarine B75H BB TH profiel-dieptemeter met 12° hoek is een transducent voor een CHIRP-dieptemeter die ontworpen is voor gedetailleerde detectie op hoge frequentie. Hij zorgt voor betere doelonderscheiding, verbeterde visafscheiding en nauwkeurige bodemkaarten, met name nuttig voor sportvissen en navigatie in ondiep tot matig diep water.

De dieptemeter B75H gebruikt een hoge CHIRP-frequentieband, typisch tussen 130 kHz en 210 kHz. Dit frequentiebereik is ideaal voor een fijne resolutie van details en een uitstekende scheiding van doelen.

De CHIRP-technologie (Compressed High-Intensity Radiated Pulse) biedt verschillende significante voordelen:

Betere resolutie: Hiermee kunnen individuele vissen en structuren op de zeebodem duidelijker worden onderscheiden.Discriminatie van doelen verbeterd: Helpt bij het onderscheiden van vissen van algen of ander afval.Dieper detectiebereik: Hoewel deze versie hoogfrequent is, verbetert de CHIRP-technologie het detectiebereik ten opzichte van sondes met vaste frequentie.Minder ruis: Zorgt voor helderdere beelden met minder storingen.

De aanduiding « BB » staat voor « Broadband » (breedband). Dit betekent dat de dieptemeter compatibel is met CHIRP-technologie, die signalen uitzendt over een breed frequentiebereik in plaats van een vaste frequentie. Dit is essentieel voor optimale CHIRP-prestaties.

Kies een ‘H’-sonde (hoge frequentie), zoals de B75H, om het volgende te bereiken:

Resolutie en detail: Deze biedt een superieure beeldresolutie en betere scheiding van doelen, ideaal om individuele vissen of fijne structuren te identificeren.Gemiddelde tot ondiepe diepten: Deze presteert uitstekend in diepten onder de 100-150 meter, waar detail cruciaal is.M-sondes (middelhoge frequentie) zijn een goede compromis voor wisselende diepten, terwijl ‘L’-sondes (lage frequentie) de voorkeur genieten voor zeer grote diepten en penetratie van de zeebodem.

Nee, de Raymarine B75H BB TH dieptemeter is een '12° profiel'-model. Dit betekent dat de transducer een ingebouwd element heeft dat 12 graden is gekanteld, ontworpen om de helling van de kiel te compenseren. Daarom is geen extern kielblok nodig en kan deze inbouwniveau worden geïnstalleerd.

De B75H BB TH dieptemeter is vervaardigd uit brons. Dit materiaal is gekozen vanwege de uitzonderlijke robuustheid en duurzaamheid in mariene omgevingen, met een uitstekende weerstand tegen corrosie.

De B75H dieptemeter werkt met hoge frequentie CHIRP en kan in ideale omstandigheden dieptes detecteren tot ongeveer 240 meter (800 voet). De sonde blinkt echter vooral uit in dieptes onder de 100-150 meter, waar hij uitzonderlijke details en resolutie biedt voor visdetectie en bodemanalyse.

Ja, absoluut. Dankzij de hoge frequentie CHIRP-technologie biedt de B75H-sonde een superieure resolutie en doelgescheidenheid. Hierdoor kunnen gebruikers individuele vissen makkelijker onderscheiden, zelfs binnen scholen, en ze onderscheiden van onderwaterstructuren.

Een 'geprofileerde 12°-dieptemeter' (of tilted element) betekent dat het transducer-element in de behuizing 12 graden is gekanteld. Deze kanteling compenseert de kimse hoek (deadrise) van de romp van je boot, waardoor de sonarbundel verticaal naar de bodem wordt gericht zonder een externe kielkiel nodig te hebben. Dit zorgt voor een inbouwvloeiende installatie en optimale prestaties.

De Raymarine B75H BB TH dieptemeter is primair ontworpen en geoptimaliseerd voor gebruik in een marien omgeving (zout water) vanwege de bronzen constructie en de prestatiekenmerken. Desondanks kan deze ook in zoet water worden gebruikt, met dezelfde voordelen van hoge frequentie CHIRP-detectie.

De openingshoek van de bundel van de dieptemeter B75H varieert doorgaans tussen 15 en 9 graden binnen het hoge CHIRP-frequentiebereik (130–210 kHz). De openingshoek wordt smaller naarmate de frequentie toeneemt, wat resulteert in een smallere bundel voor een betere resolutie bij hogere frequenties.

De B75H-dieptemeter/fishfinder is compatibel met de multifunctionele schermen (MFD) van Raymarine die zijn uitgerust met CHIRP-technologie. Dit omvat doorgaans de series Axiom, Axiom+, Axiom Pro, Element, evenals de series eS en gS wanneer deze worden gekoppeld aan de juiste CHIRP-dieptemetermodule (zoals de CP470 of CP570).

De noodzaak van een externe dieptemeter-module hangt af van het type multifunctioneel scherm van Raymarine dat u heeft. Sommige moderne MFD’s, zoals de Axiom-serie, hebben al een ingebouwde CHIRP-dieptemodule. Andere MFD’s of oudere systemen hebben een externe CHIRP-dieptemodule nodig, zoals de Raymarine CP470 of CP570, om te kunnen werken met de B75H-dieptemeter.

Nee, de Raymarine B75H BB TH dieptemeter is een CHIRP Broadband (BB) hogefrequentie-dieptemeter. Deze is specifiek ontworpen om te werken met sondeersystemen die CHIRP-compatibel zijn, om optimaal gebruik te maken van de breedbandige frequentiescanmogelijkheden. Hij zal niet correct werken, of helemaal niet, met traditionele vaste-frequentie sondeersystemen.

De B75H-profiele dieptemeter van 12 graden is specifiek ontworpen voor boten met een kielhoek (deadrise) tussen 8 en 15 graden. De interne helling van 12 graden van het transductorelement compenseert deze hoek, zodat de sonarbundel loodrecht naar de bodem wordt gericht voor optimale prestaties.

De B75H BB TH-dieptemeter is vervaardigd uit brons. Brons transducer zijn over het algemeen niet aanbevolen voor directe installatie op aluminium- of stalen rompen vanwege het risico op galvanische corrosie. Voor deze romptypes is het beter om transducers van kunststof of roestvrij staal te gebruiken die hier specifiek voor zijn ontworpen, of een adequate isolatie toe te passen als de installatie van een bronzen transducer noodzakelijk is.

Ja, de Raymarine B75H BB TH dieptemeter valt onder de standaard fabrieksgarantie van Raymarine. Voor specifieke informatie over de duur of voorwaarden van deze garantie verwijzen wij u naar de officiële documentatie van Raymarine.
