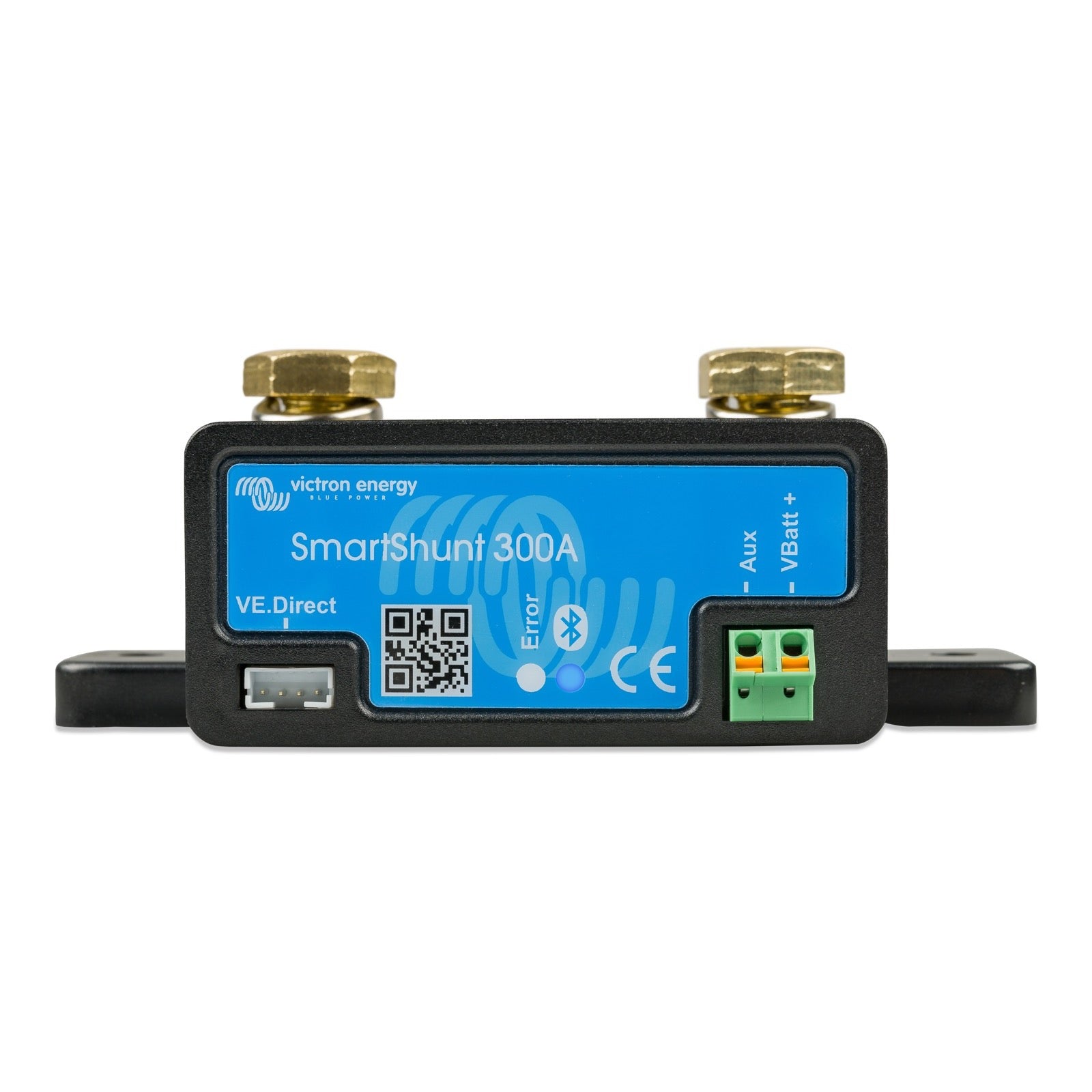

SmartShunt 300A

De SmartShunt 300A is een alles-in-één batterijmonitor die de status van uw accu bewaakt zonder dat er een apart display nodig is. Hij stuurt de gegevens door naar uw smartphone of tablet via de VictronConnect-app, waardoor uw mobiele apparaat fungeert als dashboard voor de accu.

De SmartShunt 300A kan verschillende essentiële parameters van uw accu weergeven, waaronder de laadtoestand (SoC), de resterende tijd tot volledige ontlading, de spanning, de stroomsterkte en gedetailleerde historische gegevens.

Nee, de SmartShunt 300A heeft geen ingebouwd scherm. Het is ontworpen als een onopvallende batterijmonitor die uw smartphone of tablet als display gebruikt via de VictronConnect-app, verbonden via Bluetooth.

De SmartShunt 300A werkt op een voedingsspanningsbereik van 6,5 VDC tot 70 VDC.

Het stroomverbruik van de SmartShunt 300A is zeer laag, minder dan 1 mA.

De SmartShunt 300A kan batterijen met een capaciteit van 1 Ah tot 9999 Ah monitoren.

De SmartShunt 300A biedt een meetnauwkeurigheid van ±0,4 % voor stroom en ±0,3 % voor spanning. De laadtoestand wordt gemeten met een nauwkeurigheid van ±0,1 %.

U kunt de gegevens van de SmartShunt 300A op twee hoofdmanieren benaderen:

Via de VictronConnect-app op uw smartphone of tablet, verbonden via Bluetooth. Door deze aan te sluiten op een Victron Energy GX-apparaat (zoals een Cerbo GX) via een VE.Direct-kabel.

Ja, de SmartShunt 300A is compatibel en kan via een VE.Direct-kabel worden aangesloten op een Victron Energy GX-apparaat voor een geïntegreerde en gecentraliseerde energiebeheersing van uw systeem.

Ja, een optionele temperatuursensor (referentie ASS000100000) kan worden aangesloten op de hulp ingang van de SmartShunt 300A om de batterij temperatuur te monitoren. Het meetbereik is van -20 tot +50°C.

Ja, de SmartShunt 300A kan via de extra ingang de spanning van een tweede accu monitoren. De ingangsspanningbereik is 6,5 VDC tot 70 VDC.

De SmartShunt 300A is een alternatief voor de BMV-712. Hij biedt dezelfde batterijbewakingsfuncties, maar zonder dedicated display, programmeerbare visuele en geluidssignalen of programmeerbare relais. De SmartShunt 300A is ontworpen voor systemen waarbij eenvoudige bedrading en compacte afmetingen de voorkeur hebben.

Ja, de SmartShunt 300A is compatibel met lithiumbatterijen. Voor optimale monitoring wordt aanbevolen om de laadefficiëntiefactor in te stellen op 99% en de Peukert-exponent op 1,05 in de VictronConnect-app.

Het Bluetooth-signaal heeft een typische reikwijdte van 10 tot 15 meter. Echter, geleidende elementen zoals het metalen chassis van een voertuig of het zeewater rond de romp van een boot kunnen deze reikwijdte verkorten. Als de reikwijdte onvoldoende is, kunt u een Bluetooth VE.Direct-dongle (ASS030536011) toevoegen en het interne Bluetooth van de SmartShunt uitschakelen.

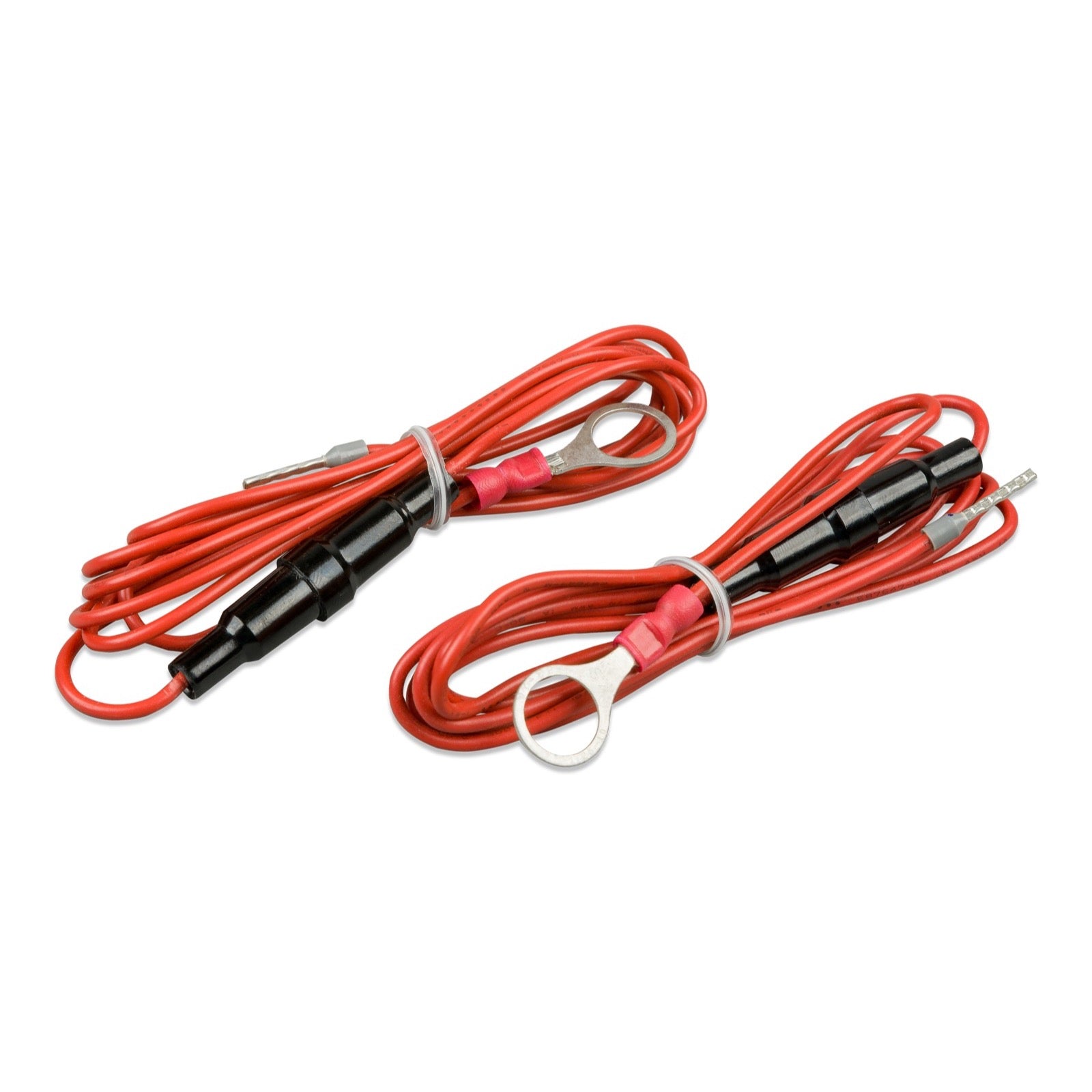

De doos van de SmartShunt 300A bevat de SmartShunt zelf en twee kabels met een zekering van 1A. Deze kabels zijn bedoeld voor de positieve aansluiting en de aansluiting van de startaccu of het middenpunt.

Voor de basisinstallatie hebt u geschikte accukabels nodig om de SmartShunt aan te sluiten tussen de negatieve pool van de accu en de negatieve pool van het DC-systeem. Een VE.Direct-kabel is niet inbegrepen als u deze wilt aansluiten op een GX-apparaat.

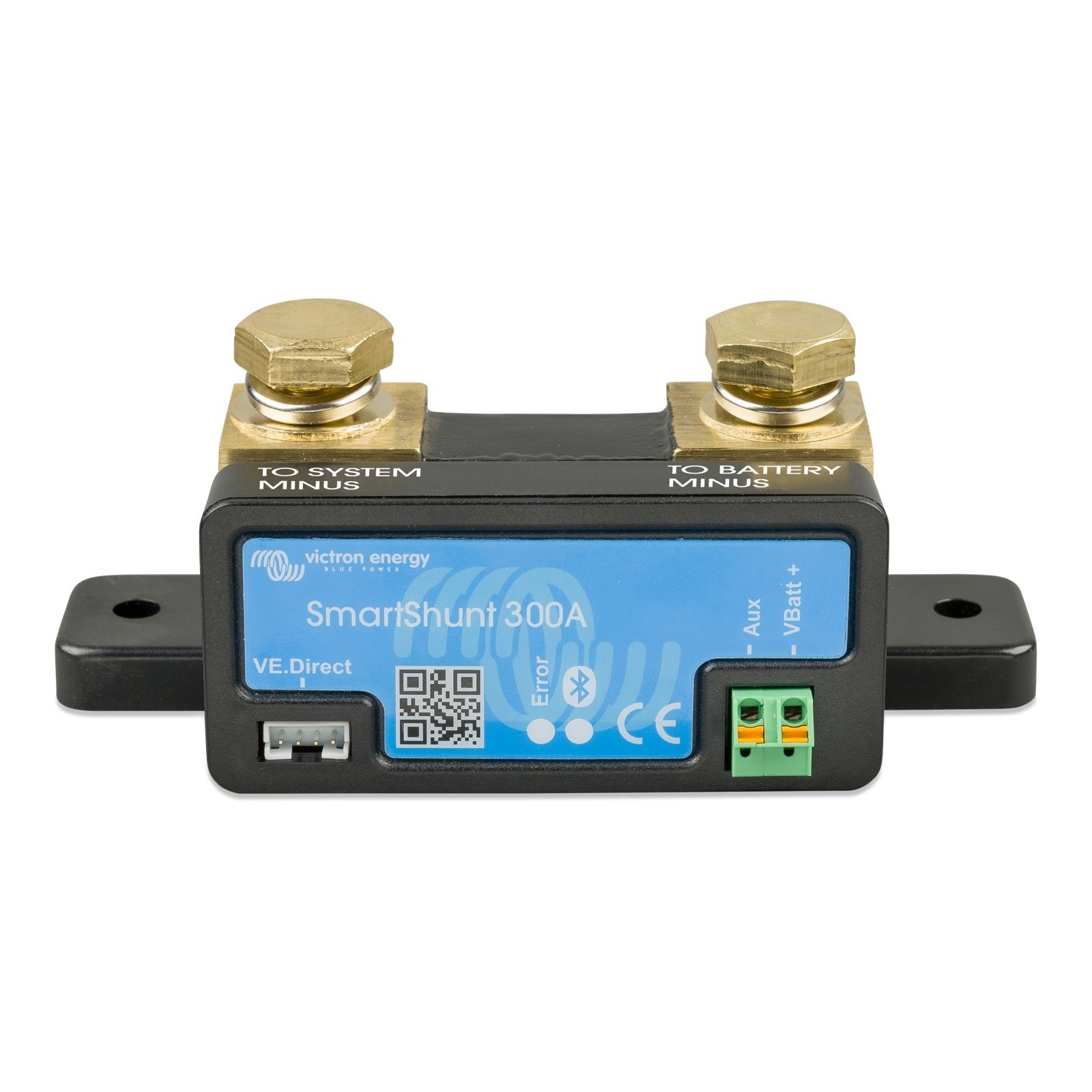

Voor een basisinstallatie sluit u de negatieve pool van uw hoofdaccu aan op de BATTERY MINUS-aansluiting van de SmartShunt. Sluit vervolgens de negatieve pool van uw DC-elektrisch systeem aan op de SYSTEM MINUS-aansluiting van de SmartShunt. Sluit tot slot een voedingskabel aan tussen de positieve pool van de accu en de Vbatt+-aansluiting van de SmartShunt.

De SmartShunt 300A heeft compacte afmetingen van 44 mm (hoogte) x 120 mm (breedte) x 44 mm (diepte).

De bevestigingsbouten voor de shunt van de SmartShunt 300A zijn van maat M8.

De SmartShunt 300A heeft een IP21-beschermingsklasse, wat betekent dat hij beschermd is tegen vaste voorwerpen groter dan 12,5 mm en tegen verticaal vallende waterdruppels.
