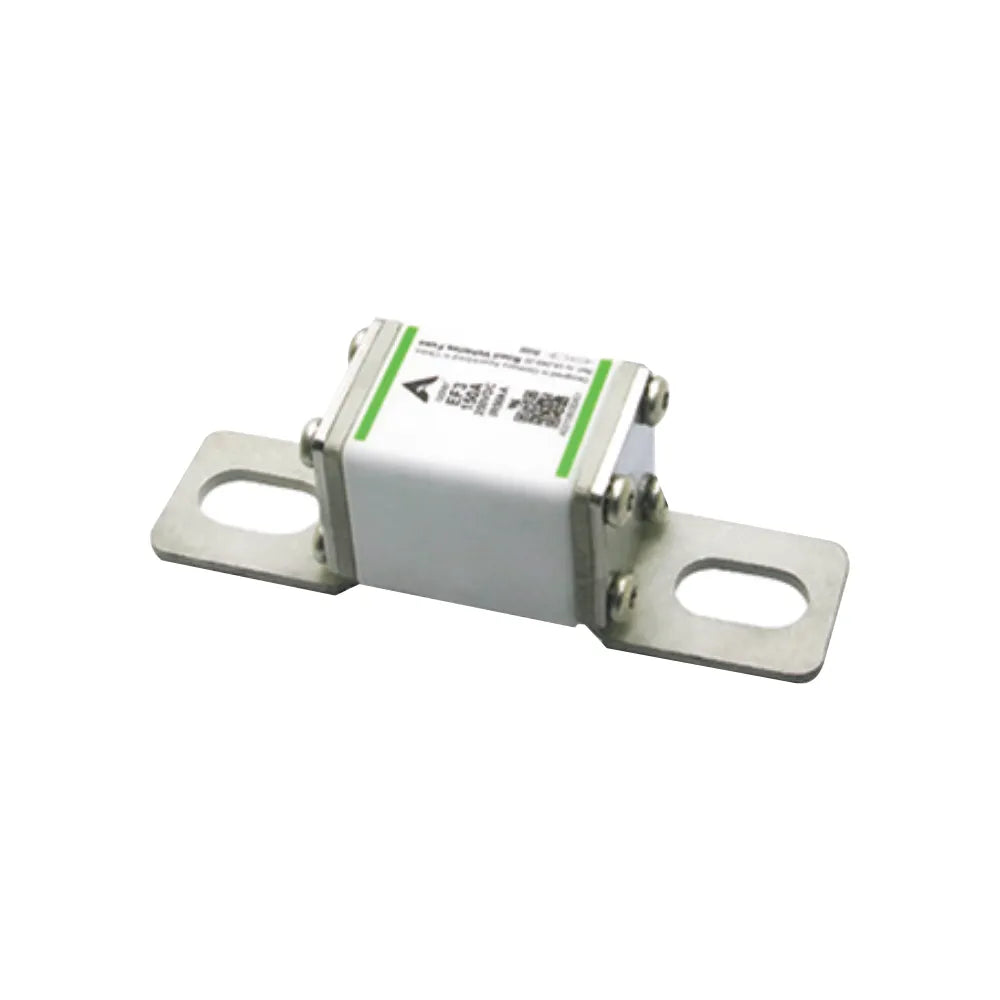

Zekering ADLER EF3 200 Vdc / 100 A – MG5001359

Ce fusible ADLER EF3 de MG Energy Systems possède les caractéristiques électriques suivantes :

Courant nominal : 100 ATension nominale : 200 VdcPouvoir de coupure : 50 kA sous 200 Vdc

La référence du produit est MG5001359. Il s'agit d'un fusible ADLER EF3, dont la variante spécifique est identifiée comme EF33100220 dans la fiche technique.

Ce fusible est conçu pour la protection des systèmes de batteries MG Energy et des tableaux de distribution DC. Il est particulièrement adapté aux intégrateurs de systèmes DC MG Energy nécessitant une protection de type EF3 de 100 A.

Ce fusible est au format EF3, mesurant 36 × 22 mm. Il est conçu pour une fixation par boulons M8.

Oui, ce fusible est conçu pour être conforme aux normes suivantes :

UL 248-20ISO 8820-8GB/T 31465IEC 60269-7Il est également un composant reconnu UL (fichier n° E506668), fabriqué sous le système qualité IATF 16949 et conforme RoHS et REACH.

Le poids d'expédition déclaré pour ce fusible est de 0.07 kg.

Pour un fonctionnement satisfaisant, les conditions d'utilisation recommandées sont :

Température normale : de -5℃ à 40℃Altitude : ne doit pas dépasser 2000 m au-dessus du niveau de la merHumidité relative : ne doit pas dépasser 50% à la température maximale de 40℃ (des humidités plus élevées sont autorisées à des températures plus basses, par exemple 90% à 20℃)Une condensation modérée peut occasionnellement se produire en raison des variations de température.

Oui, ce fusible est spécialement conçu et testé pour offrir les meilleures performances de protection dans les systèmes de charge et de gestion de batteries haute puissance des véhicules électriques (EV) et des véhicules électriques hybrides (HEV). Il répond aux exigences du test de vibration C de la section 8.6.2.3 de la norme UL248-20.

Ce fusible peut être monté dans le Master LV ou le Distributor LV de MG Energy Systems, selon les informations du portail revendeur.

Il est fortement recommandé de ne pas substituer ce fusible par un autre calibre sans une nouvelle étude de protection complète. Le calibre doit être validé par un professionnel pour correspondre aux câbles, aux batteries et au courant de défaut de votre système.

Pour assurer la compatibilité, le calibre du fusible doit être validé spécifiquement pour :

Les câbles utilisés dans le systèmeLes batteries connectéesLe courant de défaut maximal attenduUne étude professionnelle est essentielle pour garantir une protection adéquate.

Ce modèle de fusible (MG5001359) a une tension nominale de 200 Vdc. Il n'est pas conçu pour être utilisé dans des systèmes dont la tension de fonctionnement dépasse cette valeur.

L'installation de ce fusible doit être effectuée par un professionnel qualifié afin de garantir la sécurité et le bon fonctionnement du système.

Lors de l'installation, il est impératif de prendre les précautions de sécurité suivantes :

Effectuer l'installation hors tension (système déconnecté de toute source d'énergie).Contrôler la polarité correcte des connexions.Vérifier la sélectivité du fusible dans le système de protection global.Assurer une bonne isolation avant de remettre le système sous tension.

Le couple de serrage recommandé pour les boulons de fixation M8 est de 12 ± 1 N·m. Il est conseillé de confirmer cette valeur pour l'assemblage spécifique de MG Energy si des instructions supplémentaires sont fournies.

Le fusible est fourni seul. Vous devrez prévoir séparément les éléments suivants pour une installation complète :

Un porte-fusible adaptéUn distributeur (si nécessaire)Les câbles appropriésLes cosses de raccordementLa visserie d'installation

Le fusible est conçu pour être fixé à l'aide de boulons M8, assurant une connexion sécurisée et robuste dans le système électrique.

Oui, ce fusible est conçu pour fonctionner avec une protection contre les surcharges dès 410% du courant nominal (In), offrant une coupure fiable des courants de défaut DC.

Ce fusible ADLER EF3, référence MG5001359, est conçu pour des systèmes DC. Ses caractéristiques électriques principales sont :

Courant nominal : 100 ATension nominale : 200 VdcPouvoir de coupure : 50 kA à 200 VdcIl est spécifiquement adapté pour la protection de batteries MG Energy dans des installations dimensionnées par un professionnel.

L'installation de ce fusible doit être réalisée hors tension par un professionnel qualifié pour garantir la sécurité et le bon fonctionnement du système. Voici les points clés :

Serrage : Le couple de serrage recommandé pour les boulons M8 est de 12 ± 1 N·m.Compatibilité : Ce fusible est compatible avec le Master LV ou le Distributor LV de MG Energy, selon les spécifications de votre portail revendeur.Validation du calibre : Il est impératif de valider le calibre de 100 A en fonction des câbles, des batteries et du courant de défaut spécifiques à votre installation. Ne substituez pas ce calibre sans une nouvelle étude de protection approfondie.Vérifications : Avant la remise sous tension, il est crucial de contrôler la polarité, la sélectivité et l'isolation de l'ensemble du système.Les éléments tels que le porte-fusible, le distributeur, les câbles, les cosses et la visserie d'installation ne sont pas inclus et doivent être prévus séparément.
