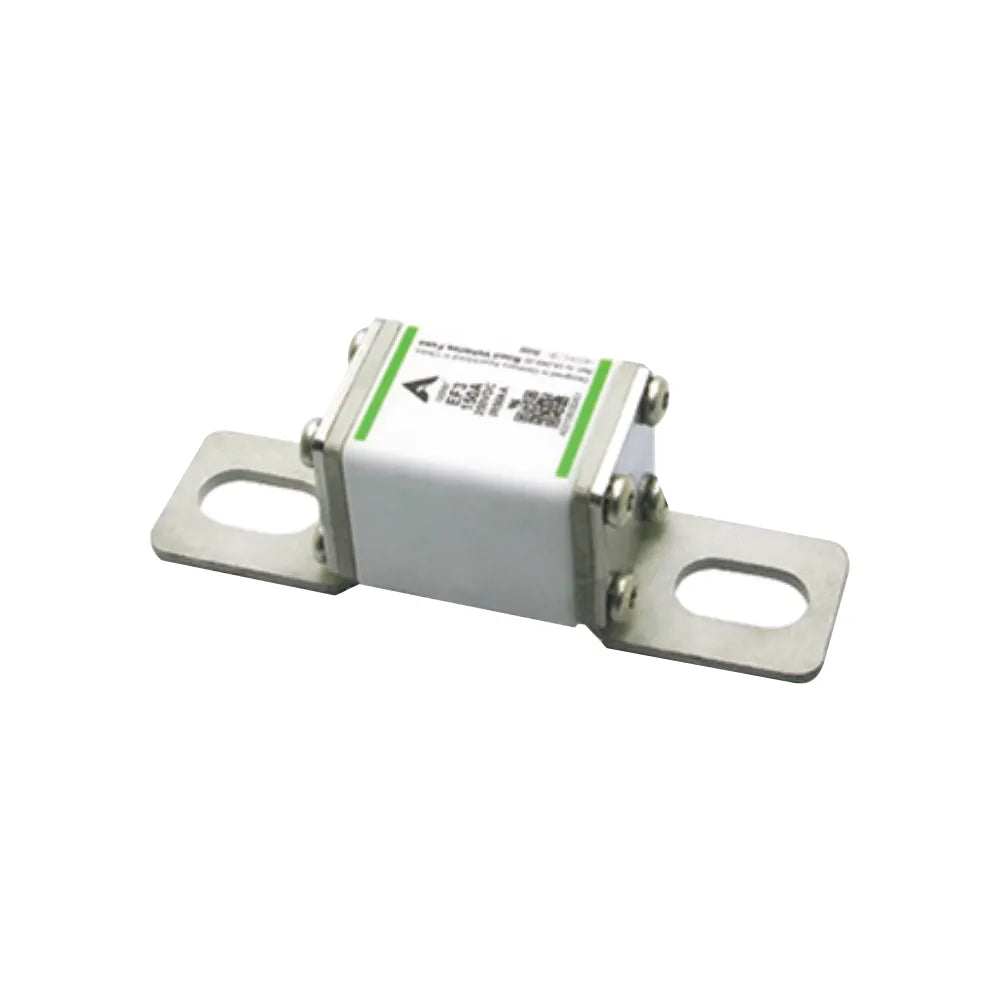

Zekering ADLER EF3 200 Vdc / 150 A – MG5001323

Ce fusible DC haute capacité de coupure ADLER EF3 est calibré à 150 A sous 200 Vdc. Il est principalement destiné à la protection d’une chaîne de batterie dans un système MG Energy correctement dimensionné, notamment dans les tableaux de protection DC MG Energy.

Les caractéristiques électriques principales de ce fusible sont :

Courant nominal : 150 ATension nominale : 200 VdcPouvoir de coupure : 50 kA sous 200 Vdc

La capacité de coupure déclarée pour ce fusible est de 50 kA sous 200 Vdc.

Ce fusible a un format compact EF3 de 36 × 22 mm et un montage à boulons M8. Les dimensions détaillées sont :

Longueur (A) : 77 ± 1 mmLargeur (B) : 25.0 ± 1 mmHauteur (C) : 2 mmDistance entre les trous de montage (D) : 62 ± 0.8 mmDiamètre des trous de montage (H) : φ8.5 ± 0.5 mm

Oui, ce fusible est un composant reconnu UL (fichier n° E506668). Il est également conçu selon les normes UL 248-20, ISO 8820-8, GB/T 31465 et IEC 60269-7. Sa fabrication est réalisée sous un système qualité IATF 16949, et il est conforme RoHS et REACH.

La référence exacte de ce fusible est MG5001323 du catalogue MG Energy Systems. Le numéro de pièce ADLER est EF33150220.

La perte de puissance (watt loss) de ce fusible est de 23.1 W à 1.0 In (courant nominal).

Oui, ce fusible est conforme à l'exigence du test de vibration C de la section 8.6.2.3 de la norme UL248-20, ce qui le rend adapté aux applications de véhicules électriques et nautiques soumises à des vibrations.

Les points forts de ce fusible ADLER EF3 incluent :

Un calibre exact de 150 A sous 200 Vdc.Un pouvoir de coupure élevé de 50 kA sous 200 Vdc.Un format compact EF3 de 36 × 22 mm avec un montage à boulons M8.Une capacité fiable d'élimination des courants de défaut DC.Des performances de cyclage élevées.De faibles pertes en watts.Une protection contre les surcharges aussi basse que 410% du courant nominal.

Les conditions environnementales recommandées pour un fonctionnement satisfaisant sont :

Température normale : de -5℃ à 40℃.Altitude : ne doit pas dépasser 2000 m au-dessus du niveau de la mer.Air : propre, avec une humidité relative ne dépassant pas 50% à la température maximale de 40℃. Des humidités relatives plus élevées sont permises à des températures plus basses (ex: 90% à 20℃), avec une condensation modérée occasionnelle possible.

Non, ce produit n'est pas classé comme marchandise dangereuse pour le transport.

Ce fusible offre une protection contre les surcharges avec un fonctionnement aussi bas que 410% du courant nominal (In).

Le choix du calibre et la coordination des protections, ainsi que l'installation ou le remplacement du fusible, doivent être effectués par un professionnel qualifié.

Le couple de serrage recommandé par ADLER pour les boulons M8 est de 12 ± 1 N·m. Il est important de confirmer ce couple selon l'assemblage spécifique de MG Energy Systems.

Avant toute pose ou remplacement du fusible, il est impératif de consigner toutes les sources DC du système pour assurer la sécurité de l'opérateur et du matériel.

Le fusible est fourni seul. Vous devrez prévoir séparément :

Un porte-fusible compatible.Un distributeur (si nécessaire).Les câbles appropriés.Les cosses et la visserie propre à votre installation.

Oui, il est nécessaire de prévoir une étude de sélectivité et la validation du courant de défaut pour garantir une protection optimale et coordonnée de votre système.

Le portail dealer de MG Energy Systems indique un montage possible de ce fusible dans le Master LV et le Distributor LV.

Non, il est crucial de ne remplacer ce fusible que par un fusible de calibre 150 A strictement validé pour l'architecture de votre système MG Energy. L'utilisation d'un calibre incorrect peut compromettre la sécurité et le bon fonctionnement de l'installation.

Non, le courant nominal du fusible ne doit jamais être choisi uniquement d'après la puissance de la batterie. Le choix du calibre doit résulter d'un calcul précis et d'une coordination des protections réalisée par un professionnel qualifié, en tenant compte de l'ensemble de l'architecture du système.
