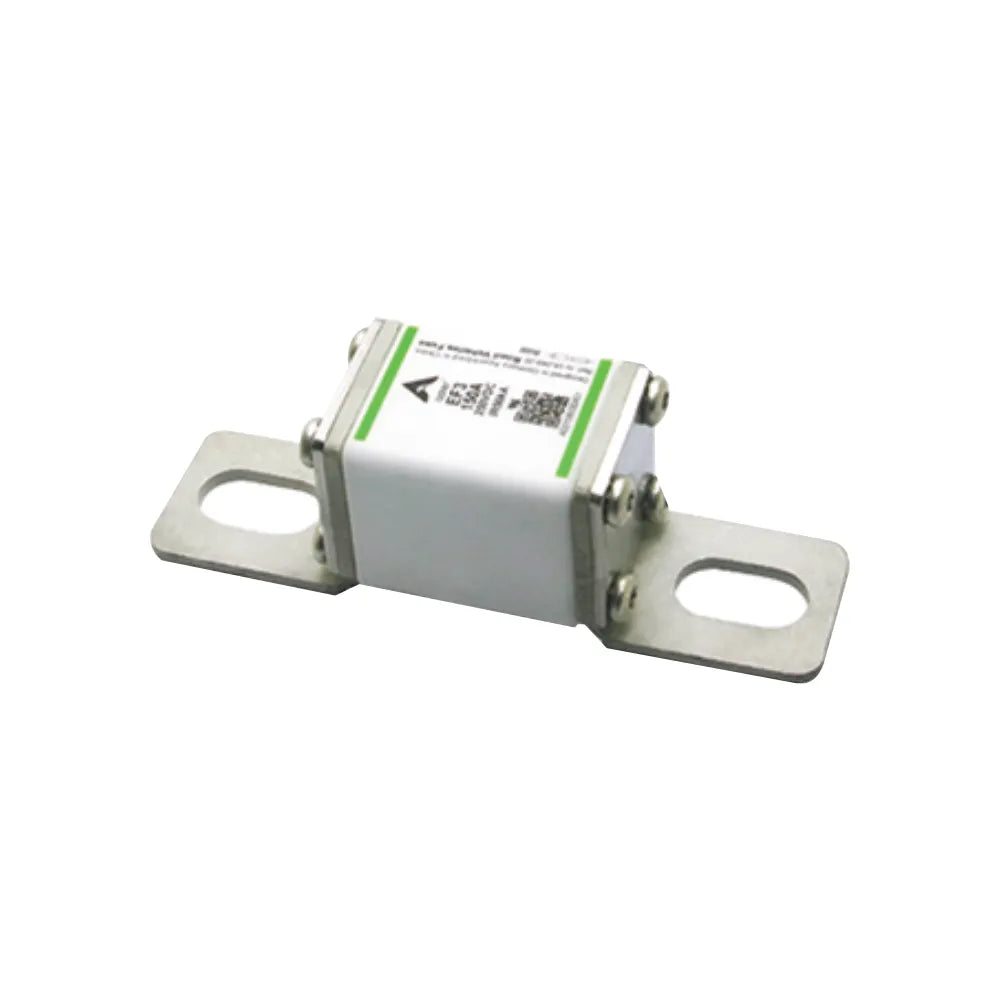

Zekering ADLER EF3 200 Vdc / 175 A – MG5001324

Le fusible MG ENERGY ADLER EF3 est un fusible DC haute capacité de coupure. Ses principales caractéristiques sont :

Un calibre de 175 A.Une tension nominale de 200 Vdc.Un pouvoir de coupure de 50 kA sous 200 Vdc.Un format compact EF3 de 36 × 22 mm.Un montage à boulons M8.

Ce fusible est destiné à la protection d'une chaîne de batterie dans un système MG Energy correctement dimensionné, spécifiquement pour les tableaux de protection DC MG Energy.

Le pouvoir de coupure déclaré pour ce fusible ADLER EF3 est de 50 kA sous 200 Vdc.

Le fusible ADLER EF3 a un format compact de 36 × 22 mm. Plus précisément, ses dimensions sont :

Longueur (A) : 77 ± 1 mmLargeur (B) : 25.0 ± 1 mmHauteur (C) : 2 mmDistance entre les trous de montage (D) : 62 ± 0.8 mmLargeur de la base (E) : 49.5 ± 0.8 mmDiamètre des trous (H) : φ8.5 ± 0.5 mm

Le poids d'expédition déclaré pour ce fusible est de 0.07 kg.

La perte en watts (Watt Loss) de ce fusible à 1.0 fois le courant nominal (1.0 In) est de 25.2 W.

La valeur I²t de pré-arc (Pre-arcing I²t) pour ce fusible est de 6600 A²sec.

Ce fusible est conçu pour opérer sa protection dès une surcharge aussi basse que 410% de son courant nominal (In).

Le portail dealer de MG Energy Systems indique que ce fusible peut être monté dans le Master LV et le Distributor LV.

Non, il est impératif de ne remplacer ce fusible que par un fusible de calibre 175 A qui a été validé pour l'architecture spécifique de votre système MG Energy.

Le choix du courant nominal d'un fusible ne doit jamais être fait uniquement en fonction de la puissance de la batterie. Il doit être déterminé par un calcul précis et la coordination des protections, idéalement par un professionnel qualifié.

Le choix du calibre du fusible et la coordination des protections doivent impérativement être réalisés par un professionnel qualifié pour garantir la sécurité et le bon fonctionnement du système.

Le couple de serrage recommandé par ADLER pour les boulons M8 est de 12 ± 1 N·m. Il est important de confirmer ce couple selon l'assemblage spécifique de votre système MG Energy.

Avant toute pose ou remplacement du fusible, il est crucial de consigner toutes les sources DC pour assurer la sécurité de l'opérateur et du système.

Le contenu fourni inclut un fusible EF3 175 A, référence MG Energy MG5001324. Vous devrez prévoir séparément :

Un porte-fusible.Un distributeur.Les câbles et les cosses.La visserie propre à votre installation.Une étude de sélectivité et la validation du courant de défaut.

Oui, ce fusible est adapté aux applications de véhicules électriques car il répond aux exigences du test de vibration C de la section 8.6.2.3 de la norme UL248-20.

Les conditions normales d'utilisation pour ce fusible sont :

Température : de -5℃ à 40℃.Altitude : ne dépassant pas 2000 m au-dessus du niveau de la mer.Air propre, avec une humidité relative ne dépassant pas 50% à 40℃. Des humidités relatives plus élevées sont permises à des températures plus basses, par exemple 90% à 20℃.

Non, ce produit n'est pas classé comme marchandise dangereuse pour le transport selon l'export dealer.

Le code douanier HS (Harmonized System) pour ce fusible est 85361090.
