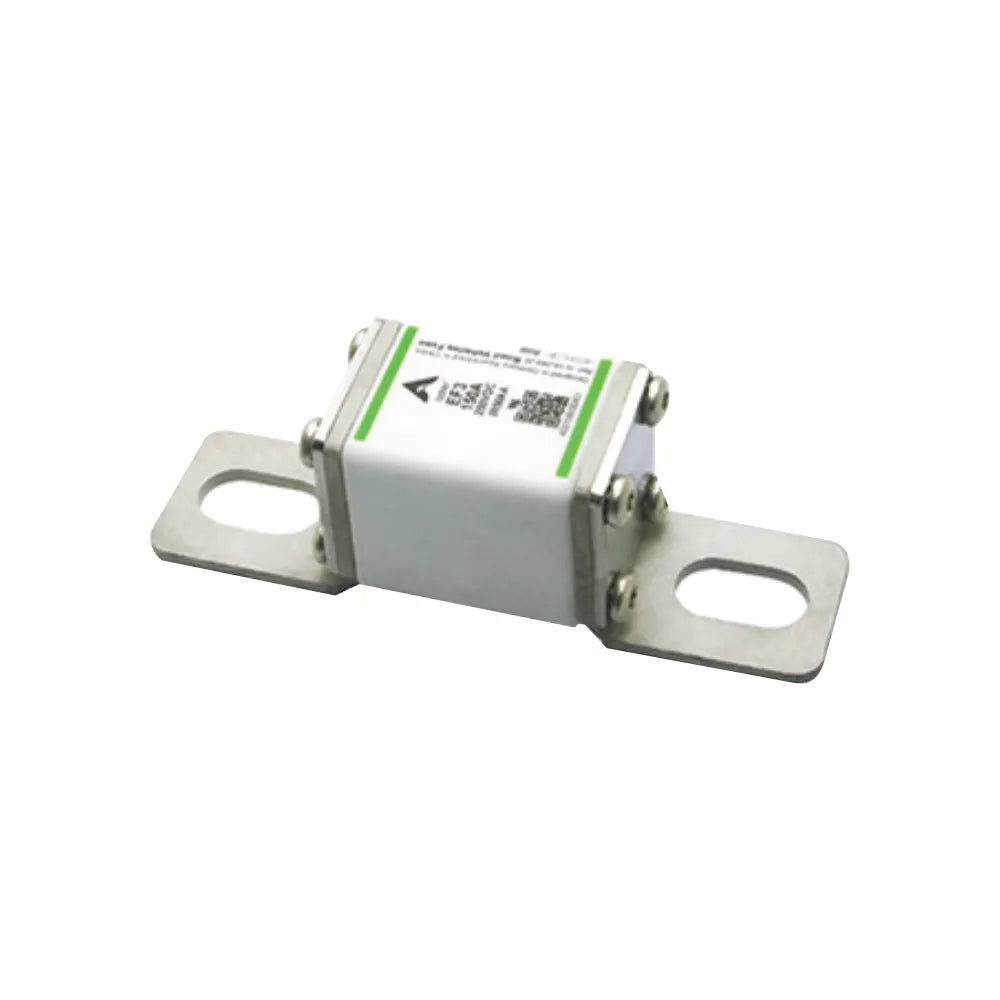

Zekering ADLER EF3 200 Vdc / 200 A – MG5001325

Ce fusible ADLER EF3 de MG Energy Systems a un calibre de courant nominal de 200 A.

La tension nominale de ce fusible est de 200 Vdc (Volts courant continu).

Le pouvoir de coupure déclaré de ce fusible est de 50 kA sous 200 Vdc. Cela indique sa capacité maximale à interrompre un courant de défaut sans être détruit.

Ce fusible a un format compact EF3 de 36 × 22 mm. Il est conçu pour un montage à boulons M8.

Oui, ce fusible est conçu selon les normes UL 248-20, ISO 8820-8, GB/T 31465 et IEC 60269-7. Il est également un composant reconnu UL (fichier E506668), fabriqué sous le système qualité IATF 16949, et conforme RoHS et REACH.

Les principales caractéristiques de ce fusible ADLER EF3 incluent :

Un calibre exact de 200 A sous 200 Vdc.Un pouvoir de coupure de 50 kA sous 200 Vdc.Un format compact EF3 de 36 × 22 mm avec montage à boulons M8.Une capacité fiable à couper les courants de défaut DC.Des performances de cyclage élevées et de faibles pertes en watts.

Oui, ce fusible répond aux exigences du test de vibration C de la section 8.6.2.3 de la norme UL248-20, ce qui le rend adapté aux applications de véhicules électriques et autres environnements soumis à des vibrations.

Le poids d'expédition déclaré de ce fusible est de 0,07 kg.

Le code douanier (HS code) de ce fusible est 85361090.

Non, ce produit n'est pas classé comme marchandise dangereuse pour le transport.

Ce fusible est compatible avec les tableaux de protection DC MG Energy, et le portail dealer indique un montage possible dans le Master LV et le Distributor LV.

Il est impératif de ne remplacer un fusible existant que par un fusible de calibre 200 A spécifiquement validé pour l'architecture de votre système. Le courant nominal ne doit jamais être choisi uniquement d'après la puissance de la batterie.

Le choix du calibre du fusible et la coordination des protections doivent être effectués par un professionnel qualifié. Il est essentiel de vérifier la tension, les courants, les protections, le refroidissement et les interfaces du système complet avant l'installation.

Ce fusible est conçu pour fonctionner de manière satisfaisante dans des conditions de température normale allant de -5℃ à 40℃.

L'air doit être propre et son humidité relative ne doit pas dépasser 50% à une température maximale de 40℃. Des humidités relatives plus élevées sont permises à des températures plus basses, par exemple 90% à 20℃. Une condensation modérée peut occasionnellement se produire.

Oui, le choix du calibre du fusible, la coordination des protections et l'installation doivent être réalisés par un professionnel qualifié pour garantir la sécurité et le bon fonctionnement du système.

Le couple de serrage recommandé par ADLER pour les boulons M8 est de 12 ± 1 N·m. Il est conseillé de confirmer ce couple selon l'assemblage spécifique de votre système MG Energy.

Avant toute pose ou remplacement du fusible, il est impératif de consigner toutes les sources DC pour des raisons de sécurité. Vérifiez également la tension, les courants et les protections du système complet.

Pour une installation complète, vous devrez prévoir séparément :

Un porte-fusible.Un distributeur.Les câbles appropriés.Les cosses et la visserie spécifique à votre installation.Une étude de sélectivité et la validation du courant de défaut.

Oui, l'altitude du site d'installation de ce fusible ne doit pas dépasser 2000 mètres au-dessus du niveau de la mer pour garantir un fonctionnement optimal.
