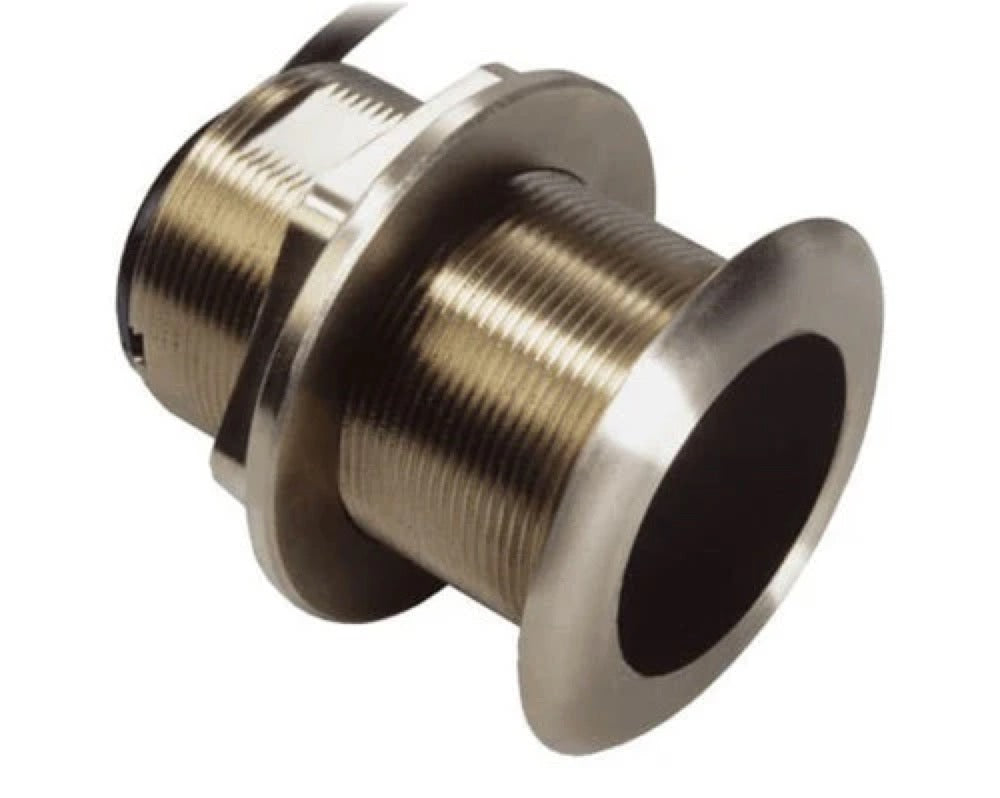

XSONIC Airmar B60 (12°)

XSONIC Airmar B60 (12°) ekkoloddet er en gjennomgående 600 W-sonde designet for å måle dybde og vanntemperatur. Den benytter Tilted Element™-teknologi for å optimalisere sonarstrålens orientering, noe som gir nøyaktige avlesninger for navigasjon og fiske.

Ekkoloddet XSONIC Airmar B60 (12°) er bifrekvent og opererer på frekvensene 50 kHz og 200 kHz. Frekvensen 50 kHz er egnet for dypere penetrasjon, mens 200 kHz gir mer detaljer i grunne farvann.

Ekkoloddet XSONIC Airmar B60 (12°) har en sendereffekt på 600 W, noe som gir pålitelige dybdemålinger.

Bronsehuset til ekkoloddet B60 (12°) anbefales for fiberglass- og trebåter. Det må aldri monteres i en metallskrog på grunn av risikoen for elektrolytisk korrosjon.

Ekkoloddet B60 (12°) er designet for skrog med en dødvinkel mellom 8° og 15° ved monteringspunktet. Den keramiske elementet er skråstilt 12° for å kompensere denne vinkelen og gi en vertikal sonarstråle.

Ekkoloddet XSONIC Airmar B60 (12°) leveres med 10 meter kabel (33 fot) og har en svart 9-pinners kontakt.

For optimal performance, ekkoloddet må monteres i et område med jevn vannstrøm, minst mulig luftbobler og turbulens, og der det kontinuerlig er neddykket. Unngå områder nær vanninntak eller -utslipp, bak spant eller andre ujevnheter i skroget. Det ideelle monteringspunktet varierer avhengig av båttype:

Motorbåter med deplasementsskrog: Midt på båten, nær senterlinjen, helst på styrbord side.Motorbåter med planende skrog: Langt bak, på eller nær senterlinjen, og innenfor det første settet med spant.Utenbordsmotorer og Inboard/Outboard (I/O): Like foran motoren(e).Innombordsmotorer: Langt foran propellen og akslingen.Seilbåter med bulbstyrke: På eller nær senterlinjen, og foran bulbstyrken (300–600 mm).Seilbåter med lang kjøl: Midt på båten og i avstand fra kjølen.

Riktig installasjon av ekkoloddsonden B60 (12°) er avgjørende for ytelsen. Pilspissen på toppen av sonden må peke mot kjølen eller båtens senterlinje. Dette sikrer at det skråstilte elementet inne i sonden er justert med skrogets dødvinkel, slik at lydstrålen sendes vertikalt ned mot bunnen.

For installasjon av B60-sonden (12°) trenger du følgende verktøy og materialer:

Vernebriller, støvmaske, hørselsvern.Helningsmåler eller digitalt vater for å måle fallvinkelen.Borhammer (chuck 10 mm eller større).3 mm (1/8")-bor.Sylindrisk hullsag (se tabell for spesifikke størrelser for B60).Sandpapir.Mildt rengjøringsmiddel eller svak løsemiddel (f.eks. sprit).Maritim mastikk (egnet for bruk under vannlinjen).Slangeklemmer.Vannbasert bunnstoff (påkrevd i saltvann).

Ja, påføring av en vannbasert antifouling er påkrevd i saltvann for å beskytte ekkoloddet mot marine organismer. Airmar garanterer at bruk av belegg som Foulfree ikke påvirker ekkoloddets ytelse.

Ja, Airmar garanterer at påføring av en Foulfree-belegg på deres ekkolodd ikke medfører noen ytelsestap. Foulfree er en ikke-giftig, holdbar og ultra-glatt belegg som hindrer marin begroing i å feste seg til ekkoloddsflaten, og dermed beskytter ytelsen til sonaren din.

Etter påføring dekker et 15 ml rør Foulfree omtrent 0,09 m² (en kvadratfot), og den behandlede overflaten vil fortsette å beskytte ekkoloddet i opptil to år.

Ja, ekkoloddet XSONIC Airmar B60 (12°) er et essensielt tilbehør som er kompatibelt med utstyr fra Lowrance, blant annet sonars, sensorer og transdusere.

Flere forholdsregler må tas:

Trekk aldri, transporter eller hold ekkoloddsonden i kabelen, da dette kan ødelegge de interne forbindelsene. Monter aldri sonden der båten kan hvile under trailertransport, sjøsetting eller lagring for å unngå skader på sondens frontflate. Bruk aldri løsemidler. Rengjøringsmidler, drivstoff, mastikk, maling og andre produkter kan inneholde løsemidler som kan skade plastdeler, spesielt sondens frontflate.

Ja, ekkoloddsonden B60 (12°) kan monteres på en glassfiber-skrog med kjernemateriale. Dette krever imidlertid spesifikke monteringsinstruksjoner, der det benyttes glassfibervev og harpiks, eller en sylinder, voks, tape og støpeepoksy for å isolere kjernematerialet i skroget fra vann.

Tilted Element™-teknologien gjør at det keramiske elementet i ekkoloddet kan vippes 12° inne i huset. Denne vippingen kompenserer for knekkingsvinkelen på skroget, slik at lydstrålen sendes vertikalt ned mot bunnen. Dette sikrer mer pålitelige dybdemålinger og klarere sonarbilder, også ved høye hastigheter, uten behov for kjølvekter.

Ja, ekkoloddet XSONIC Airmar B60 (12°) er utstyrt med integrert temperaturføler, slik at det i tillegg til dybdemåling kan levere nøyaktige data for vanntemperaturen.

Ekkoloddet B60 (12°) har en lav profil som kun stikker 5 mm ut fra skroget når det er montert. Dette minimerer motstanden og påvirker ikke båtens ytelse.

For å sikre optimal ytelse, unngå montering av ekkoloddsonden i følgende områder:

I linje med eller nær vanninntak eller -utslipp.Bak spant, rørforbindelser eller andre ujevnheter i skroget som kan forstyrre vannstrømmen.I områder der ekkoloddsignalene kan blokkeres av kjølen eller propellerakselen.Nær interferenskilder som propeller, akslinger, annen maskineri, andre ekkolodd eller kabler.
