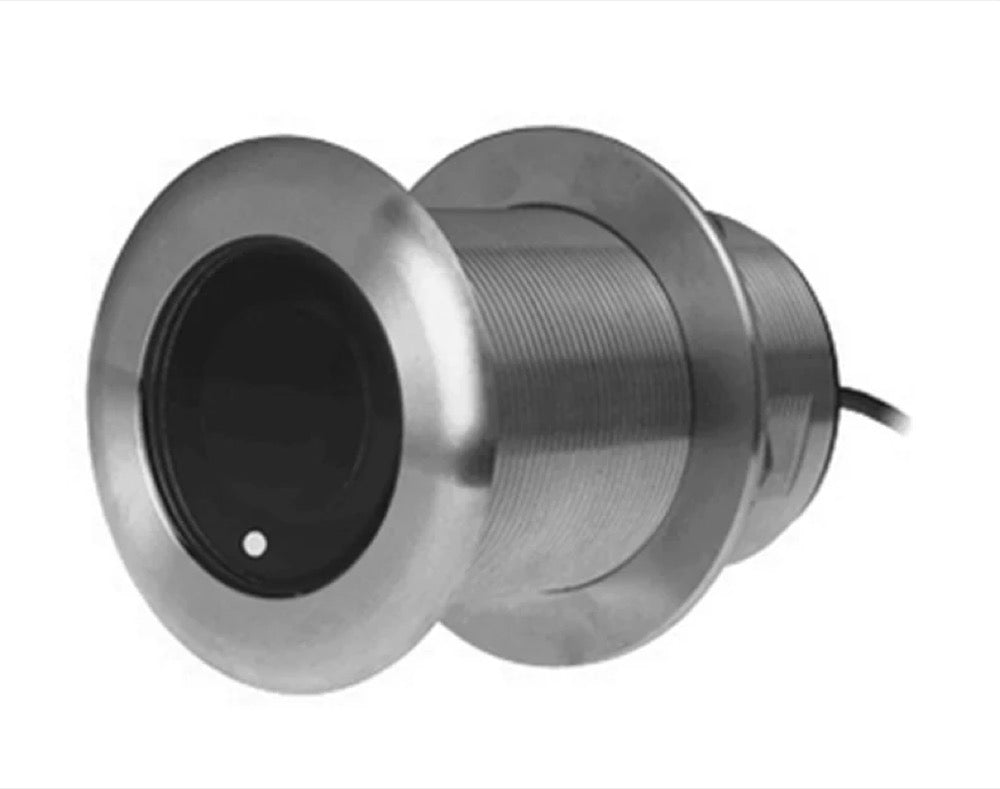

XSONIC Airmar SS75H (12°)

XSONIC Airmar SS75H (12°) transduseren benytter CHIRP-teknologi med høy frekvens. Denne teknologien gir svært nøyaktige dybde- og temperaturmålinger, med bedre måleseparasjon og høyere oppløsning for å skille mellom byttedyr, sportsfisk og undersjøiske strukturer.

Denne CHIRP-høyfrekvenstransduceren opererer i frekvensområdet 130 til 210 kHz, og tilbyr en total båndbredde på 80 kHz. Den har en effekt på 600 W.

XSONIC Airmar SS75H (12°)-transduseren kan nå en maksimal dybde på 214 meter (700 fot).

Takket være sin rustfrie stålkapsling er SS75H-transduseren (12°) kompatibel med alle typer skrog, inkludert glassfiber-, tre- og metallskrog. For metallskrog er det avgjørende at kapslingen er isolert for å forhindre elektrolytisk korrosjon.

For optimal ytelse må transduceren installeres på et sted under skroget der vannstrømmen er jevn, med minst mulig bobler og turbulens. Den må være kontinuerlig neddykket, og strålen må ikke blokkeres av kjølen eller propellakslingen. Unngå områder nær inntak eller utløp for vann, spant, skjøter eller andre uregelmessigheter på skroget. For CHIRP-transducere bør du også velge et kjølig og godt ventilert område, borte fra motoren, for å unngå overoppheting.

Keramikk-elementet i giveren er vinklet 12°. Denne vinklingen er designet for å kompensere for kjølens vinkel (deadrise) på båter med en skrog-V mellom 6° og 15°. Dette sikrer at giverens stråle rettes direkte mot bunnen, noe som gir optimale ekko-returer og pålitelige dybdemålinger.

Ja, denne giveren er designet for mindre fartøyer, opp til 8 meter (26 fot).

XSONIC Airmar SS75H (12°) transduceren gir nøyaktig dybdemåling og rask avlesning av vanntemperatur.

For installasjonen trenger du:

Vernebriller, støvmaske, hørselsvernVinkelmåler eller digitalt vaterBormaskin med 10 mm (3/8") chuck eller større3 mm (1/8") borerHullsag (70 mm eller 2-13/16" for ytre montering, 80 mm eller 3-1/8" for montering innvendig i fiberglasskrog med kjernemateriale)SlipapirMildt rengjøringsmiddel eller svak løsemiddel (f.eks. spritMarin tetningsmasse (tilpasset under vannlinjen)Metallbørste (for metallskrog)KabelstrammerAntifoulingmaling på vannbasis (påkrevd i saltvann)

Når giveren i rustfritt stål monteres på en metallskrog, er det avgjørende å bruke den medfølgende isoleringsringen. Denne ringen isolerer giverhuset i rustfritt stål fra metallskroget og forhindrer dermed elektrolytisk korrosjon.

Nei, det er avgjørende at alltid la transduceren være i vann. Å la den gå i luft kan føre til overoppheting og skade transduceren, noe som kan føre til at den svikter.

Transduseren er utstyrt med en 9-pinners kontakt og et 10 meter (33 fot) langt kabel.

Ja, Airmar bekrefter at påføring av Foulfree-belegget på deres transdusere ikke medfører noen ytelsestap. Dette ikke-giftige og slitesterke belegget bidrar til å forhindre feste av marine organismer, som kan redusere ekkoloddets ytelse.

Pilen på toppen av transduceren må peke mot kjølen eller båtens senterlinje. Dette sikrer at vinkelen på transducerens indre element justeres korrekt i forhold til skrogets vinkel, slik at du får nøyaktige avlesninger.

CHIRP-transdusere genererer mer varme enn tradisjonelle transdusere. For å unngå overoppheting og eventuell svikt er det avgjørende å montere dem i et kjølig og godt ventilert område, borte fra motorrommet eller andre varmekilder. De må alltid operere i vann.

Bredden på strålen fra denne giveren varierer fra 15° til 9°, noe som bidrar til bedre separasjon av mål under vann.

Nei, det er sterkt frarådet å bruke løsemidler. Rengjøringsmidler, drivstoff, tetningsmasse, maling og andre produkter kan inneholde løsemidler som kan skade plastdeler, spesielt transducerens frontflate.

Ja, det er avgjørende å kontrollere umiddelbart at det ikke er lekkasjer etter at båten er sjøsatt. Ikke la båten stå uten tilsyn i mer enn tre timer etter sjøsetting, fordi selv en liten lekkasje kan føre til betydelig vannansamling.

Ja, XSONIC Airmar SS75H (12°)-transduseren er et essensielt tilbehør som er kompatibelt med Lowrance-utstyr, spesielt ekkolodd og sensorer.

XSONIC Airmar SS75H (12°) ekkolodds-transduceren har et hus i rustfritt stål, noe som gjør den kompatibel med alle typer skrogmaterialer: glassfiber, tre og metall.

For metallskrog er det avgjørende å bruke den medfølgende isoleringsringen for å forhindre elektrolytisk korrosjon.

Når det gjelder dødvinkelen (deadrise), er denne modellen med en 12° skråstilt transducer spesielt designet for skrog med en dødvinkel mellom 6° og 15° på monteringspunktet. Transducerens skråstilling kompenserer for skrogets vinkel for å sikre at lydstrålen rettes direkte mot havbunnen for optimale avlesninger.

Det anbefales å måle dødvinkelen på skroget på det valgte monteringspunktet ved hjelp av et vaterpass eller et digitalt nivå. Monteringen krever også at pilen på toppen av transduceren peker mot kjølen eller båtens senterlinje for å korrekt justere den indre sensoren.
