Raymarine

E70516

VHF RAY63 med integrert GPS-mottaker

null

Pris ekskl. importavgifterFå proffspris

5.341,16 NOK

5.341,16 NOK ~~5.817,54 NOK~~

Frakt beregnes ved betaling.

Prisene er uten importavgifter (veiledende sats: merverdiavgift 25 %). DAP-levering: importavgifter betales ved levering.

Tilgjengelig på bestilling

Hentepunkt gratis fra 150 € i Frankrike
Henting hos Skysat mulig

Tilpasset installasjon

Stol på Skysat for installasjon av utstyret om bord

Be om tilbud

Installatører i nærheten av deg

takket være vårt nettverk av autoriserte installatører

Finn installatør

Assistanse

Velg ekstra hjelp til montering

Tekniske spesifikasjoner

DSC	Ja
GPS	Ja
VHF-frekvensområde	156–162 MHz
VHF-sendeeffekt	25 W

Detaljert beskrivelse

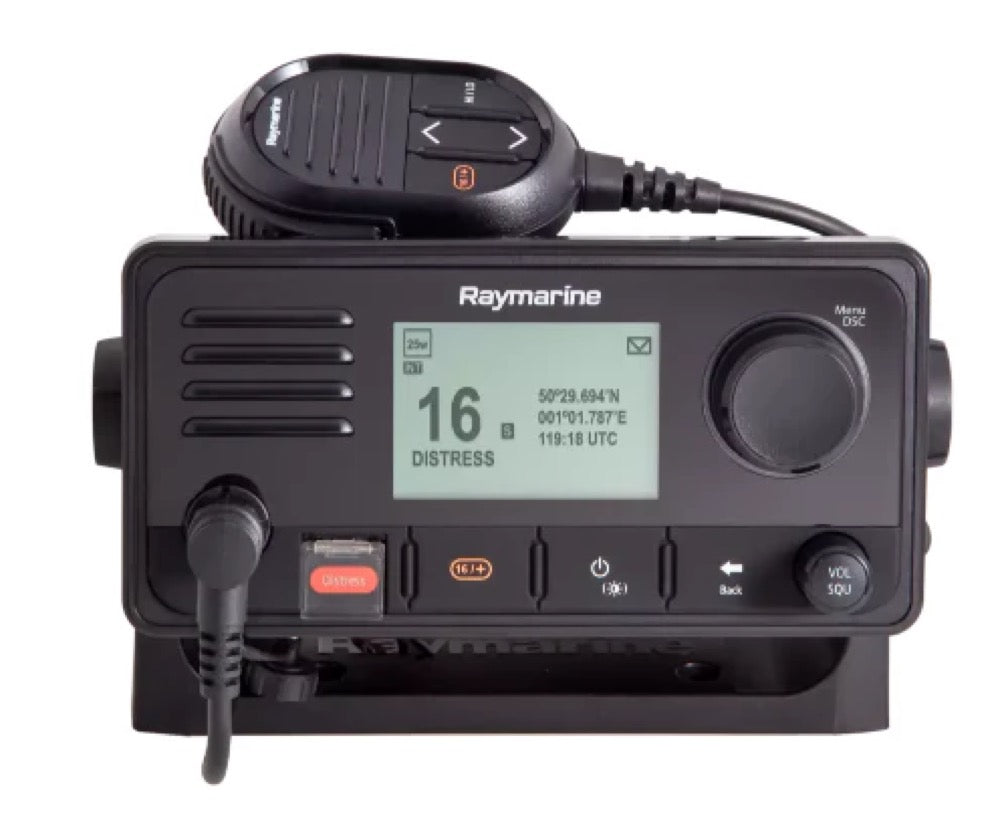

VHF-en Ray63 fra Raymarine (referanse E70516) er en fastmontert maritim radio med integrert Digitalt Selektivt Anrop (DSA) klasse D og innebygd GPS/GNSS-mottaker. Den er utstyrt med en stor LCD-skjerm og er designet med et industrielt utseende som er tilpasset estetisk for å passe sammen med multifunksjonsskjermer i Axiom-serien. Den leveres standard med monteringsbeslag for brakett og for innbygging i frontpanel.

Plassering i Raymarines produktportefølje

Innenfor Raymarines produktutvalg skiller Ray63 seg fra inngangsmodellen Ray53 gjennom sin større størrelse og evnen til å håndtere fjernstasjoner samt en interfonifunksjon. I motsetning til den høyere modellen Ray73 har Ray63 imidlertid ikke integrert AIS-mottaker eller hailingfunksjon (høyttaleranrop). Den er dermed en ideell løsning for navigatører som trenger en fullstendig flerpostinstallasjon (hoveddekk og flybridge), uten at AIS-mottak trenger å være direkte integrert i VHF-en. Dette håndteres vanligvis av en dedikert transponder på fartøyets nettverk.

Kommunikasjons- og posisjoneringsytelse

Sender-mottakerens superheterodynkrets med dobbel konvertering opererer på amerikanske, kanadiske og internasjonale maritime frekvensbånd (156.000 MHz til 157.425 MHz, og opp til 161.425 MHz for private kanaler). Sendereffekten er justerbar mellom 1 W (lav) og 25 W (høy). Den interne 72-kanals GNSS-mottakeren er kompatibel med GPS-, GLONASS- og BeiDou-nettverkene, og støtter SBAS-korreksjoner (WAAS, EGNOS). Den leverer en oppdateringshastighet på 10 Hz og oppnår kaldstart på under 2 minutter. For installasjoner under dekk eller i metallkabiner som blokkerer signalet, er det en TNC-kontakt for tilkobling av en ekstern GPS-antenne (valgfritt).

Nettverkstilkobling og flerpostutvidelse

Ray63 støtter NMEA 2000 (via SeaTalkng-kontakt) og NMEA 0183-protokoller for direkte integrasjon med kartplottere og fartøyets instrumentering. Den tilbyr avansert flerpostutvidelse ved å støtte tilkobling av en ledningsbasert RayMic-enhet eller opp til to trådløse RayMic-stasjoner. Denne konfigurasjonen muliggjør full kontroll av radioen fra en sekundær rorstilling og aktivering av interfonifunksjon mellom stasjoner. Det er også en RCA-lydutgang på bakpanelet for tilkobling av en ekstern passiv høyttaler.

Tekniske og elektriske spesifikasjoner

Enheten er konstruert for å tåle maritime miljøer med dobbel vanntetthets-sertifisering IPX6 (beskyttelse mot sjøsprøyt) og IPX7 (nedsenking på 1 meter i 30 minutter). Produktets totale vekt er 2,731 kg.

Elektriske spesifikasjoner:
- Nominell spenning: 12 V DC (driftsområde 9 V til 16 V DC)
- Beskyttelse: Innebygd polaritetsvending og overspenningsbeskyttelse
- Strømforbruk ved sending (25 W): Under 6 A (ved 13,6 V)
- Strømforbruk ved mottak: 2 A
- Strømforbruk i standby: 600 mA
- Lydutgang: 2,5 W under 8 Ohm for basenhet, 1 W under 16 Ohm for hovedmikrofon (fistmic)

Miljøspesifikasjoner:
- Driftstemperatur: -20 °C til +60 °C
- Lagringstemperatur: -25 °C til +70 °C
- Maksimal relativ luftfuktighet: 95 %

Dokumentasjon

Type	Nom
	FR - Gamme VHF RAY60-73 - VHF RAY63 avec récepteur GPS intégré
	EN - Instructions d'installation et d'utilisation - VHF RAY63 avec récepteur GPS intégré
	FR - Notice d'installation et d'utilisation - VHF RAY63 avec récepteur GPS intégré
	FR - Déclaration de Conformité UE à la Directive Équipements Radio 2014/53/UE - VHF RAY63 avec récepteur GPS intégré
	FR - Déclaration de conformité à la directive européenne sur les équipements radioélectriques 2014/53/UE - VHF RAY63 avec récepteur GPS intégré
	EN - Ray63 & Ray73 Mounting template 87219-2 - VHF RAY63 avec récepteur GPS intégré
	EN - Document technique - VHF RAY63 avec récepteur GPS intégré
	EN - Gabarit de montage - VHF RAY63 avec récepteur GPS intégré
	EN - Notice d'installation - VHF RAY63 avec récepteur GPS intégré
	EN - Notice d'installation - VHF RAY63 avec récepteur GPS intégré
	EN - Declaration de conformite - VHF RAY63 avec récepteur GPS intégré
	EN - Declaration de conformite - VHF RAY63 avec récepteur GPS intégré
	EN - Declaration de conformite - VHF RAY63 avec récepteur GPS intégré
	EN - Declaration de conformite - VHF RAY63 avec récepteur GPS intégré
	EN - Declaration de conformite - VHF RAY63 avec récepteur GPS intégré
	EN - Declaration de conformite - VHF RAY63 avec récepteur GPS intégré
	FR - Declaration de conformite - VHF RAY63 avec récepteur GPS intégré
	FR - Declaration de conformite - VHF RAY63 avec récepteur GPS intégré
	FR - Declaration de conformite - VHF RAY63 avec récepteur GPS intégré
	FR - Declaration de conformite - VHF RAY63 avec récepteur GPS intégré
	FR - Declaration de conformite - VHF RAY63 avec récepteur GPS intégré
	FR - Declaration de conformite - VHF RAY63 avec récepteur GPS intégré
	EN - Gabarit de montage - VHF RAY63 avec récepteur GPS intégré
	EN - Gabarit de montage - VHF RAY63 avec récepteur GPS intégré
	EN - Gabarit de montage - VHF RAY63 avec récepteur GPS intégré

Ekspertvurdering

Pol CONIN

Digitalansvarlig

« L'équilibre parfait entre évolutivité multi-postes et intégration réseau »

La VHF Ray63 s'impose comme le choix de prédilection pour les installations nécessitant une évolutivité vers des postes déportés sans faire doublon sur la réception AIS. En tant qu'installateurs, nous apprécions particulièrement sa double connectivité NMEA 2000 et NMEA 0183 qui garantit une intégration sans faille avec n'importe quel traceur de cartes, qu'il soit de dernière génération (Axiom) ou plus ancien. Le récepteur GNSS intégré avec son antenne interne assure une redondance critique pour les appels de détresse ASN, même en cas de perte du réseau du bord. Ce modèle brille par sa capacité à se transformer en un système de communication complet grâce à l'ajout de combinés sans fil, idéal pour équiper un flybridge ou un cockpit extérieur sans tirer de câbles complexes, le tout protégé par une étanchéité IPX6/IPX7 irréprochable.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhet

Dine betalingsinformasjon og data behandles på en sikker måte.

VHF RAY63 med integrert GPS-mottaker

5.341,16 NOK

5.341,16 NOK ~~5.817,54 NOK~~

Vanlige spørsmål

Trenger du hjelp? Kontakt oss

Hva er forskjellen mellom VHF-en Ray63 og modellene Ray53 eller Ray73?

Ray63 ligger mellom Ray53 og Ray73. I motsetning til Ray53 (begrenset til én stasjon), kan Ray63 utstyres med en ekstra stasjon via kabel eller trådløst. Den skiller seg fra Ray73 ved at den mangler integrert AIS-mottaker og høyttaler/hornfunksjon (loudhailer), noe som gjør den til det ideelle valget dersom du allerede har en dedikert AIS-transponder om bord.

Har VHF-en Ray63 integrert GPS?

Ja, VHF-en Ray63 er utstyrt med en integrert GNSS-mottaker (GPS L1 C/A). Dette sikrer at ASN-funksjonene (Automatisk Sekvensiell Nødanrop) alltid har tilgang til nøyaktige posisjonsdata, selv om andre navigasjonsinstrumenter er slått av.

Er det mulig å legge til en andre arbeidsstasjon på VHF-en Ray63?

Absolutt. Ray63 tilbyr full skalering. Du kan koble til en trådbundet fjernkombinasjon (RayMic) eller velge et komplett trådløst hub-system, noe som er svært praktisk for utstyr på flybridge eller kartbord.

Er Ray63 VHF-kompatibel med NMEA 2000-nettverk?

Ja, VHF-en integreres enkelt i ditt ombordssystem takket være dobbel nettverkstilkobling via NMEA 2000 (via SeaTalk NG) og NMEA 0183. Dette muliggjør en sømløs deling av GPS- og ASN-data med dine kartplottere.

Hva er vanntetthetsnivået på VHF Ray63?

Enheten har et robust hus med dobbel vanntett-sertifisering IPX6 og IPX7. Den er konstruert for å tåle kraftig sjøsprøyt og midlertidig neddykking, noe som er avgjørende for montering i et åpent cockpit.

Inneholder VHF Ray63 en AIS-mottaker?

Nei, Ray63 har ikke integrert AIS-mottaker. Hvis du ønsker en VHF med integrert AIS, må du velge Ray73-modellen. Ray63 er designet for båter som allerede har et uavhengig AIS-system.

Hvilken strømforsyning kreves for denne VHF-radioen?

Ray63 VHF-enheten fungerer med en standard 12 V DC strømforsyning. Driftsspenningen ligger mellom 9 V og 16 V DC.

Hva er sendereffekten til VHF-en Raymarine Ray63?

Sendereffekten er omkobbel etter behov: Du kan velge 1 W for kommunikasjon i havner eller på kort avstand, og 25 W for kommunikasjon på åpent hav.

Kan man koble en høyttaler eller tåkehorn til Ray63?

Nei, VHF-en Ray63 støtter ikke tilkobling av en ytre høyttaler eller tåkehorn. Denne funksjonen er forbeholdt modellen Ray73. Ray63 kan kun kobles til en ekstern passiv høyttaler.

Trenger man en ekstern GPS-antenne hvis VHF-en er montert inne i kabinen?

Hvis VHF-en er montert innendørs (for eksempel på et kartbord) og GPS-signalet er blokkert av båtens struktur, kan du koble til en ekstern passiv GNSS (GPS)-antenne (referanse A80288) for å sikre god mottakelse.

Hvilke ASN (DSC)-funksjoner støtter denne VHF-en?

Dette er en VHF av Klasse D. Den støtter alle standard ASN-funksjoner, inkludert:

NødvarslerSikkerhets- og nødanropIndividuelle og gruppeanropPosisjonsforespørsler

Hvordan koble VHF-en Ray63 til kartplotteren min Raymarine?

Tilkoblingen skjer enklest via SeaTalk NG-nettet (NMEA 2000) ved hjelp av en standard avgreiningskabel (spur cable). Dette gjør at VHF-en og kartplotteren kan dele posisjonsinformasjon og ASN-alarmer umiddelbart.

Er Ray63 VHF-utstyret kompatibelt med trådløse håndsett?

Ja, den er fullt kompatibel. Ved å legge til en Raymarine trådløs hub i installasjonen din, kan du bruke trådløse kontrollenheter, noe som gir deg full bevegelsesfrihet på båten.

Hvilke monteringsmuligheter finnes for VHF Ray63?

VHF-en gir stor fleksibilitet når det gjelder montering. Den kan monteres på brakett (følger med) for feste på en flat overflate, eller integreres direkte i autopilot-panelet for et mer ryddig utseende.

Hvilken VHF-antenne bør jeg bruke med Ray63?

Ray63 krever en standard maritim VHF-antenne på 50 Ω (ikke inkludert). Du kan bruke hvilken som helst tredjeparts antenne av marin kvalitet med riktig tilkoblingsutstyr.

Hva er driftstemperaturområdet for VHF-en?

Designet for ekstreme marine miljøer, kan VHF-en Ray63 fungere i temperaturer fra -20°C til +60°C.

Hvordan fungerer lysstyrkedeling med andre skjermer?

Ray63 støtter funksjonen for delt lysstyrke (Shared Brightness). Hvis den er tilkoblet i nettverk med andre Raymarine-kompatible skjermer, kan du gruppere enhetene for å justere bakgrunnsbelysningen samtidig (for eksempel for å redusere lysstyrken på alle instrumentene på styrehuset om natten).

Hvordan skriver jeg inn min MMSI-nummer i VHF-en Ray63?

MMSI-nummeret konfigureres ved oppstart via VHF-ens innstillingsmeny. Merk: dette nummeret kan bare angis én gang av brukeren. Ved feil eller bytte av båt kreves tilbakestilling av en autorisert forhandler.

Kan Ray63 VHF-en brukes på et NMEA 0183-nettverk?

Ja, Ray63 har avdekkede ledninger for tilkobling til NMEA 0183, noe som gjør den bakoverkompatibel med eldre kartplottere eller navigasjonsinstrumenter som ikke har NMEA 2000.

Hva gjør jeg hvis jeg ønsker å bruke private kanaler?

VHF-en tillater valg av private kanaler via sin konfigurasjonsmeny, forutsatt at disse kanalene er tillatt i henhold til regelverket i landet du bruker den i (private frekvenser ligger mellom 155.500 MHz og 161.425 MHz).
