Simrad

000-11465-001

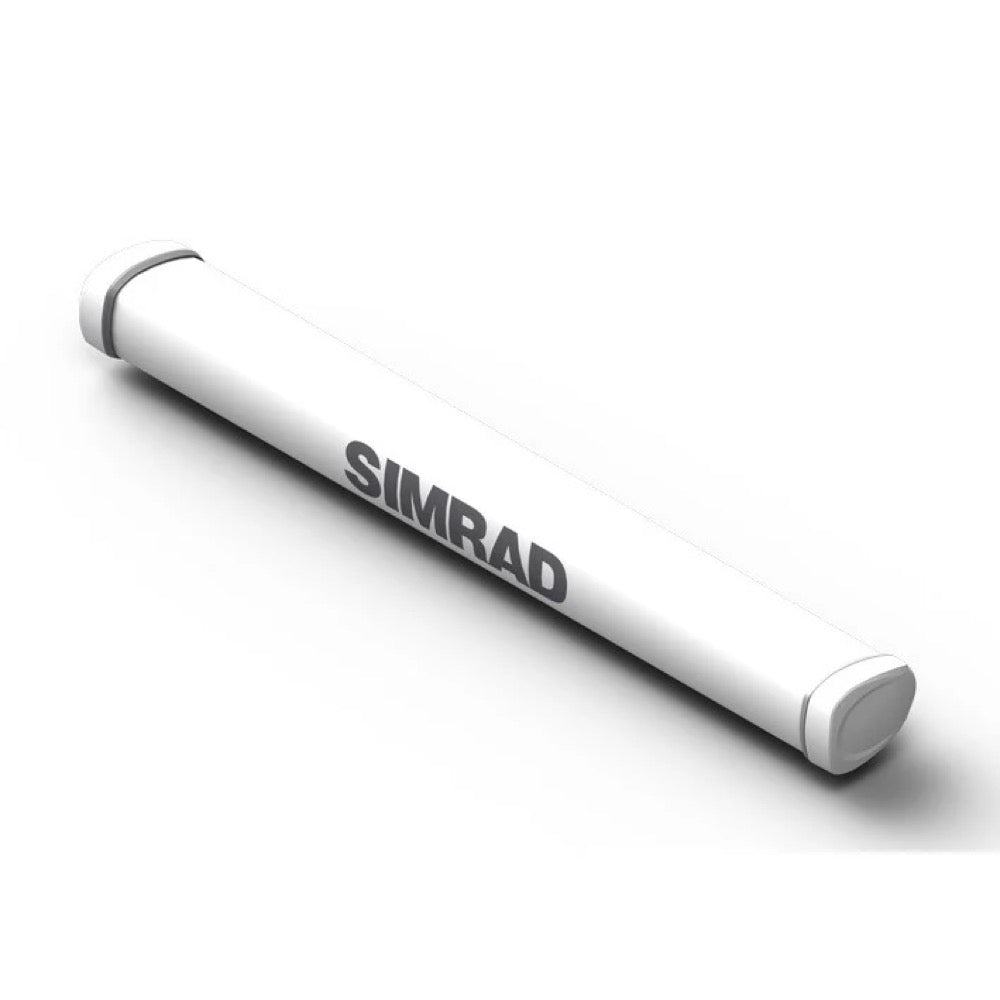

Simrad HALO 4-fots radarantenne

Name: Simrad HALO 4-fots radarantenne
Brand: Simrad
SKU: 000-11465-001
Price: 12897.42 NOK
Availability: InStock

Simrad HALO 4-fots antennen er en nøkkelkomponent for radarsystemene HALO 2000 og HALO 3000. Disse systemene benytter Pulse Compression-teknologi for klar deteksjon på kort og lang rekkevidde. De integrerer avanserte funksjoner som VelocityTrack™ og muligheten for samtidig dobbel rekkevidde, noe som sikrer trygg navigering og forbedret måloppdagelse. Klassifisert IPX6, tåler den vindhastigheter på 80 knop.

Leveres som én enhet, uten tilbehør.

Pris inkl. mvaFå proffspris

12.897,42 NOK

12.897,42 NOK ~~15.471,59 NOK~~

Frakt beregnes ved betaling.

Prisene er uten importavgifter (veiledende sats: merverdiavgift 25 %). DAP-levering: importavgifter betales ved levering.

På lager

Hentepunkt gratis fra 150 € i Frankrike
Henting hos Skysat mulig

Tilpasset installasjon

Stol på Skysat for installasjon av utstyret om bord

Be om tilbud

Installatører i nærheten av deg

takket være vårt nettverk av autoriserte installatører

Finn installatør

Assistanse

Velg ekstra hjelp til montering

Tekniske spesifikasjoner

Høyde på produktet	170
Driftsspenning	10,5 - 31,2 VDC
Radarteknologi	Pulskompresjon (solid-state X-bånd)
Maksimal rekkevidde radar	96 nm
Anbefalt sikringsstørrelse	25 A (12V) / 15 A (24V)
Radarrotasjonshastighet	16 til 48 o/min
Horisontal strålebredde	1,8° (1,3° med Beam Sharpening)
Vanntett	IPX6
Typisk strømforbruk	45–75 W (i drift), 11 W (i hvilemodus)
Pulslengde	0,04 - 96 µs
Kompassikkerhetsavstand	100 cm (standard), 50 cm (retning)
Minimal rekkevidde radar	6 m
Trådet nettverk	Ethernet, NMEA 2000
Drifttemperatur	-25°C til +55°C
MARPA-sporing	Ja (opp til 10 mål, 20 i dobbel rekkevidde)
Radarsendeeffekt	130 W
Radarbånd	X-bånd
Antenne/radomtype	Åpen array-antenne
Bredde	1200
Radar Doppler-teknologi	Ja (VelocityTrack™)
Dobbeltrekkevidde radar	Ja
VelocityTrack (radar)	Ja
Vertikal strålebredde	25°
Radareffekt (topp)	130 W
Pakkens innhold	Halo-antenne, mastfest for Halo-radar, Halo strøm- og Ethernet-kabel (20m), Halo RI-50 strømforsyning, Ethernet-adapter RJ45 til 5-pinners F-kontakt, 2 års garanti
Tilgjengelige alarmer	Farevarsler for farlige mål, CPA/TCPA-alarm
Kabellengde	20
Component Type	Radarantenne
Modellnummer	HALO-ANT4
Monteringstype	Runde
Pedestal Base Dimensions	337 x 261
Vekt	6.5

Detaljert beskrivelse

Designet for Simrad HALO 2000- og HALO 3000-radarsystemer er Simrad HALO 4-fots antenne en open array-antenne på 1,2 meter (48 tommer) som kombinerer kort- og langtrekkende deteksjon. HALO-radarsystemet, der denne antennen inngår, benytter puls-kompresjonsteknologi for bedre måldefinisjon og redusert havstøy.

Avanserte radarkapasiteter

HALO 4-fots antenne er kompatibel med HALO 2000- og HALO 3000-seriene. Når den brukes med HALO 2000-serien leverer systemet effekt tilsvarende en 12 kW magnetronradar med maksimal rekkevidde på 72 nautiske mil. Når den brukes med HALO 3000-serien leverer systemet effekt tilsvarende en 25 kW magnetronradar med maksimal rekkevidde på 96 nautiske mil. Minste rekkevidde er 6 meter for begge serier. HALO-radarsystemet har umiddelbar oppstart fra standby og 16–25 sekunders oppstartstid ved kaldstart.

Teknologi og ytelse

HALO-radarsystemet oppnår en rotasjonshastighet på 48 o/min for raske oppdateringer. Systemet benytter puls-kompresjonsteknologi som kombinerer fordelene ved pulsradar og FMCW for forbedret deteksjon. HALO-systemet integrerer Beam Sharpening-funksjonen som optimaliserer målseparasjon, og samtidig dobbel rekkeviddeovervåking for å overvåke to separate soner. HALO-systemet integrerer Doppler VelocityTrack™-teknologi for visuell identifisering av innkommende mål og ZoneTrack™ for automatisk sporing av 50 mål. HALO-systemet leverer varsler om farlige mål for radar og AIS.

HALO-systemet tilbyr forhåndsinnstilte moduser (Havn, Offshore, Vær, Fugle) for enkel bruk. Fugle+-modusen i HALO 3000-serien benytter full 130W effekt til å detektere flokker av fugler opp til 8 nautiske mil. HALO-systemets solid-state-teknologi sikrer pålitelighet og rask oppstart med lav-effekt pulsede sendinger. Avansert digital signalbehandling reduserer havstøy.

Integrasjon og tekniske spesifikasjoner

Antennen er klassifisert IPX6 for sokkel og antenne, og IPX5 for RI-50 grensesnittmodulen. Den er designet for å tåle vindhastigheter på 80 knop ved 48 o/min. Gjennomsnittlig strømforbruk i nullvind-modus varierer mellom 45–60 W for HALO 2000 og 45–75 W for HALO 3000, med 11 W i standby. Systemet støtter 12V eller 24V DC-inngang via RI-50-modulen. Bredden på horisontal stråle er 1,8° og vertikal 25°.

Fysiske dimensjoner for sokkel med montert antenne er 429 mm høyde, med en vekt på 20,3 kg. Kompasssikkerhetsavstand er 1,0 m (standard) og 0,5 m (retning). HALO-radarsystemet har ingen direkte NMEA 2000-tilkobling for radardata; disse overføres via Ethernet. HALO-radarsystemet, der denne antennen inngår, er kompatibelt med Simrad NSS™, NSX™, NSO™ og GO™ kartplottere, samt R2009- og R3016-radarkontrollenheter.

Dokumentasjon

Type	Nom
	Documentation - HALO Antenna - 4ft
	Dokumentasjon - HALO-antenne - 4 fot
	Dokumentasjon - HALO-antenne - 4 fot

Betaling og sikkerhet

Dine betalingsinformasjon og data behandles på en sikker måte.

Simrad HALO 4-fots radarantenne

12.897,42 NOK

12.897,42 NOK ~~15.471,59 NOK~~

Vanlige spørsmål

Trenger du hjelp? Kontakt oss

Hvor lang er Simrad HALO-antennen?

Simrad HALO-antennen har en lengde på 4 fot, som tilsvarer omtrent 1,2 meter.

Hvilken type radarteknologi bruker Simrad HALO-antennen?

Simrad HALO-antennen benytter puls-kompresjonsteknologi (Pulse Compression). Denne teknologien forbedrer deteksjonen av mål og reduserer havstøy for et klarere radarbilde.

Hva er maksimal rotasjonshastighet for denne antennen?

Radarsystemet HALO, hvor denne antennen er en komponent, oppnår en rotasjonshastighet på 48 omdreininger per minutt (o/min).

Hvor lang tid tar det å starte radarsystemet HALO med denne antennen?

Radarsystemet HALO har umiddelbar oppstartstid fra standby-modus. Ved kaldstart (etter oppstart av strømforsyningen) tar systemet mellom 16 og 25 sekunder.

Inkluderer dette tilbudet fullstendig radarskanner eller bare antennen?

Dette tilbudet gjelder kun HALO-antennen på 4 fot. Radarscanneren (hovedenheten) og tilkoblingskablene er separate komponenter som ikke er inkludert og er nødvendige for fullstendig radarfunksjon.

Er HALO 4-fots antennen en "open array" eller "radôme" antenne?

Simrad HALO 4-fots antennen er en open array-antenne (åpent array).

Hva er minimums deteksjonsrekkevidden for HALO-radarsystemet med denne antennen?

Radarsystemet HALO med denne antennen har en minimum deteksjonsrekkevidde på 6 meter, enten det er koblet til HALO 2000- eller HALO 3000-serien.

Hva er maksimal deteksjonsrekkevidde med HALO-antennen (4 fot)?

Maksimal deteksjonsrekkevidde avhenger av hvilket HALO-system antennen er tilknyttet:

Med HALO 2000-serien er maksimal rekkevidde 72 nautiske mil. Med HALO 3000-serien er maksimal rekkevidde 96 nautiske mil.

Hvor stor er effektutgangen til HALO 2000-radaren med denne antennen?

Når den er kombinert med HALO 2000-serien, leverer radarsystemet en effekt tilsvarende en magnetronradar på 12 kW.

Hvor stor er den ekvivalente effekten til radaren HALO 3000 med denne antennen?

Når den er tilkoblet HALO 3000-serien, leverer radarsystemet en effekt tilsvarende en 25 kW magnetronradar.

Hva er de viktigste fordelene med puls-kompresjonsteknologi?

Pulsesamplingskompresjonsteknologi gir flere viktige fordeler:

Forbedret måloppfattelse på alle avstander. Bedre separasjon av nærliggende mål. Betydelig reduksjon av havstøy. Disse egenskapene bidrar til et klarere og mer presist radarbilde.

Er HALO-antennen med 4 fot (1,2 m) egnet for kyst- og havseilas?

Ja, takket være en minimumsrekkevidde på 6 meter for kortdistanseoppdagelse og en maksimumsrekkevidde på opptil 96 nautiske mil (avhengig av det tilknyttede HALO-systemet) for langdistanseoppdagelse, er HALO 4-fotsantennen egnet både for kyst- og havseilas.

Med hvilke Simrad HALO radarsystemer er denne antennen kompatibel?

Denne antennen er spesielt designet for å være kompatibel med Simrad HALO 2000- og HALO 3000-radarsystemer.

Er denne antennen kompatibel med eldre Simrad radarsystemer (ikke-HALO)?

Nei, HALO 4-fots antennen er utelukkende designet for å fungere med HALO-seriens radarsystemer (HALO 2000 og HALO 3000) og er ikke kompatibel med eldre Simrad-radarsystemer som ikke benytter denne teknologien.

Kan jeg bruke denne antennen med et radarsystem fra et annet merke?

Nei, denne antennen er en proprietær komponent i Simrad HALO-systemet og er ikke designet for å være kompatibel eller utbyttbar med radarsystemer fra andre merker.

Hvilke monteringsforutsetninger gjelder for denne open array-antennen?

Den åpne array-antennen med 4 fot krever en solid og stabil mast eller monteringsbrakett. Denne braketten må tåle antennens vekt (6,5 kg) og størrelse, samtidig som den sikrer en uhindret 360-graders utsikt for optimal funksjon. Den må også være kompatibel med standard monteringsfester for radar-åpne array-antenner.

Er installasjonen av HALO-antennen (4 fot) komplisert?

Den fysiske monteringen av antennen kan utføres av en erfaren bruker. Likevel kan integrering og konfigurering av hele radarsystemet (scanner, kabling, multifunksjonsdisplay) kreve spesifikke tekniske ferdigheter innen maritim elektronikk. Det anbefales ofte å benytte seg av en profesjonell for installasjon og konfigurering for å sikre optimal ytelse og systemets sikkerhet.
