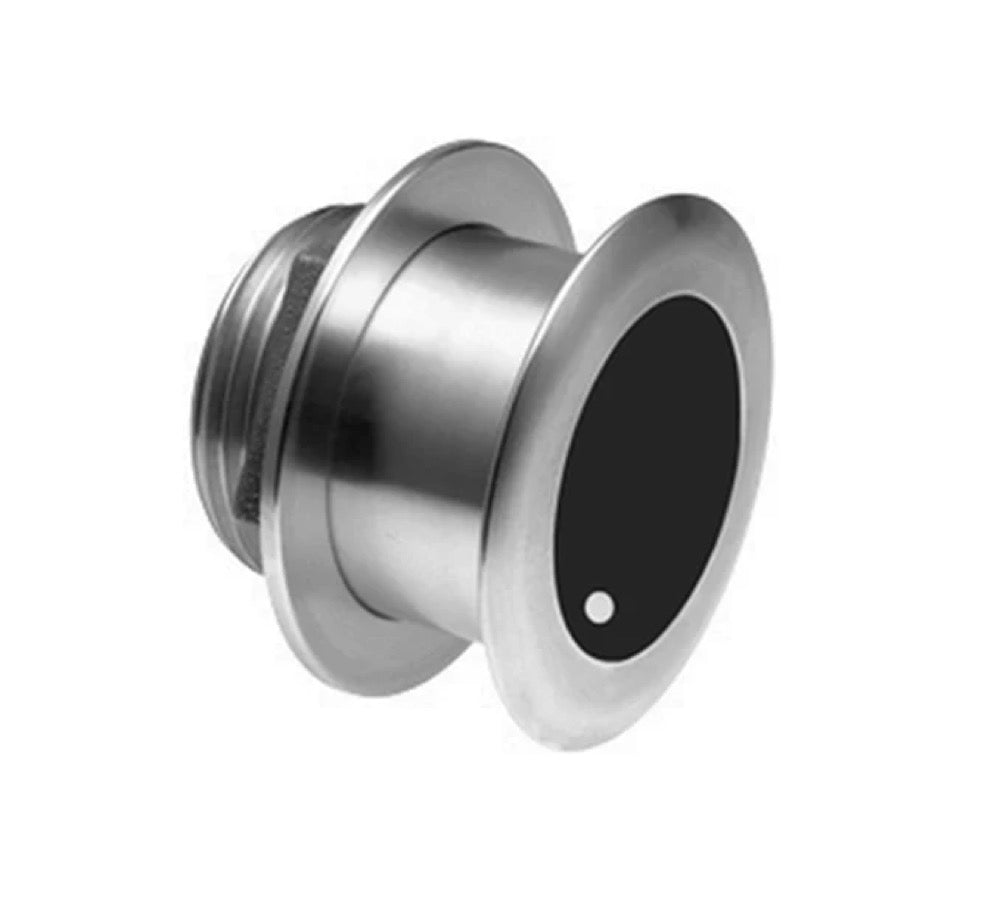

XSONIC Airmar SS175H-W (20°)

Dette er en gjennomgående ekkoloddsensor i rustfritt stål på 1 kW, med CHIRP High-Wide-teknologi. Den er laget for fiskeleting og detaljert kartlegging av havbunnen, med et 20° skråstilt element for å kompensere for kjølens vinkel.

Ekkoloddet XSONIC Airmar SS175H-W (20°) har en effekt på 1 kW.

Den opererer innenfor et bredt og høyt frekvensområde fra 150 til 250 kHz takket være CHIRP High-Wide-teknologien.

Ekkoloddet har en konstant strålebredde på 25°.

Den kan nå en maksimal dybde på 152 meter (500 fot).

Denne ekkoloddet gir dybdedata og har en hurtig respons-vanntermometer, i tillegg til fiskedetektering og detaljert bunndekkende informasjon.

CHIRP High-Wide-teknologien gir en dobbel så stor dekning under båten sammenlignet med tradisjonelle smalstrålede høyfrekvente ekkolodd. Dette forbedrer oppdagelsen av fisk i vannsøylen og skaper klare fiskebuer med høyere oppløsning og utmerket måleseparasjon.

Denne ekkolodd-sonden har et hus i rustfritt stål.

Ekkoloddet leveres med en 10 meter lang kabel (33 fot).

Ekkoloddet er utstyrt med en 9-pins kontakt.

Denne ekkoloddsonden er konstruert med en fast montert, 20° skråstilt sensor, noe som gjør den kompatibel med kjølvinkler fra 16° til 24°.

For skrog i glassfiber eller tre er det nødvendig med et hull på 95 mm (3-3/4"). For metallskrog kreves det et hull på 105 mm (4-1/8") for å få plass til isolasjonsringen.

Ja, stålkassen må isoleres fra metallskroget for å forhindre elektrolytisk korrosjon. En isoleringsring er inkludert til dette formålet. Kontroller at skiven ligger mot skroget og ikke mot isoleringsringen under tiltrekking.

Velg en plassering der vannstrømmen under skroget er jevn, med minst mulig bobler og turbulens, og der ekkoloddet kontinuerlig vil være neddykket. Unngå områder i linje med eller nær inntak, utløp, skjøter eller ujevnheter i skroget som kan forstyrre vannstrømmen. Ekkoloddets stråle må ikke blokkeres av kjølen eller propellaksler.

For planende skrog, monter den langt bak, nær senterlinjen. For påhengsmotorer og innvendige/utvendige motorer, plasser den like foran motoren(e). For innvendige motorer, monter den godt foran propellen eller akslene.

Ja, det er avgjørende å påføre egnet marin fugemasse på hele den indre overflaten av mellomstykket og rundt monteringshullet under vannlinjen for å sikre tetthet og forhindre vibrasjoner.

Ja, du kan påføre en vannbasert antifoulingmaling på ekkoloddsonden. Airmar garanterer at påføring av Foulfree-belegget ikke medfører tap av ytelse for transduseren. Bruk aldri løsemidler.

En minimum plass på 178 mm (7 tommer) er nødvendig inne i skroget for montering av ekkoloddsonden, installasjon av mellomlegget og tiltrekking av mutter og justeringsskruer.

Denne ekkoloddets boks av rustfritt stål er kompatibel med alle skrogmaterialer, inkludert glassfiber, tre og metall. For metallskrog kreves isolering.

Ja, denne ekkoloddsonden kan brukes med alle typer båtmotorer.

Denne sonden er et tilbehør som er kompatibelt med CHIRP-ekkolodd fra merket Navico (Lowrance, Simrad, B&G) utstyrt med en 9-pinners kontakt.
