CC KEY SW & 4 X CB MOD TWIN ENG
Dostępny
Specyfikacja techniczna
Specyfikacja techniczna
| Typ produktu | Panneau de gestion de batterie |
| Funkcja przełącznika | On/Off |
| Styl siłownika | Clé |
| Kolor siłownika | Noir |
| Napięcie znamionowe | 12V/24V |
| Natężenie prądu | 275.0 |
| Liczba gniazd wyjściowych | 0.0 |
| Typ montażu | Encastré ou en surface |
| Materiał obudowy | Plastique ABS |
| Stopień ochrony IP | IPX7 |
| Wskaźnik LED | true |
| Certyfikacje | Protection contre l'allumage,CE |
| Control Output Function | Activation de banques de batteries via interrupteur motorisé |
| Control Panel Key Switch Type | Interrupteur On/Off standard |
| Engine System Type | Double moteur |
| Ochrona przeciwwybuchowa | Oui |
| Included Breakers | 4.0 |
| Included Fasteners | 2 chevilles pour assemblage modulaire |
| Included Labels | Jeu complet d'étiquettes génériques pour interrupteurs de batterie et circuits auxiliaires (ex: pompes de cale, sécurité, mémoires électroniques) |
| Internal Access Method | Panneaux latéraux et arrière amovibles |
| Max Amperage | 275.0 |
| Max Voltage | 32V |
| Typ montażu | Encastré ou en surface |
| Panel Material | Plastique ABS |
| Wymiary otworu montażowego panelu | 73.9 x 42.3 |
| Pozycje | 2.0 |
| Product Line Compatibility | Produits BEP Série 700 |
| Typ produktu | Centre de contrôle de batterie |
| Status Feedback Type | Indication LED d'état de l'interrupteur de batterie |
| Terminal Stud | M10 (3/8") |
Szczegółowy opis
Szczegółowy opis

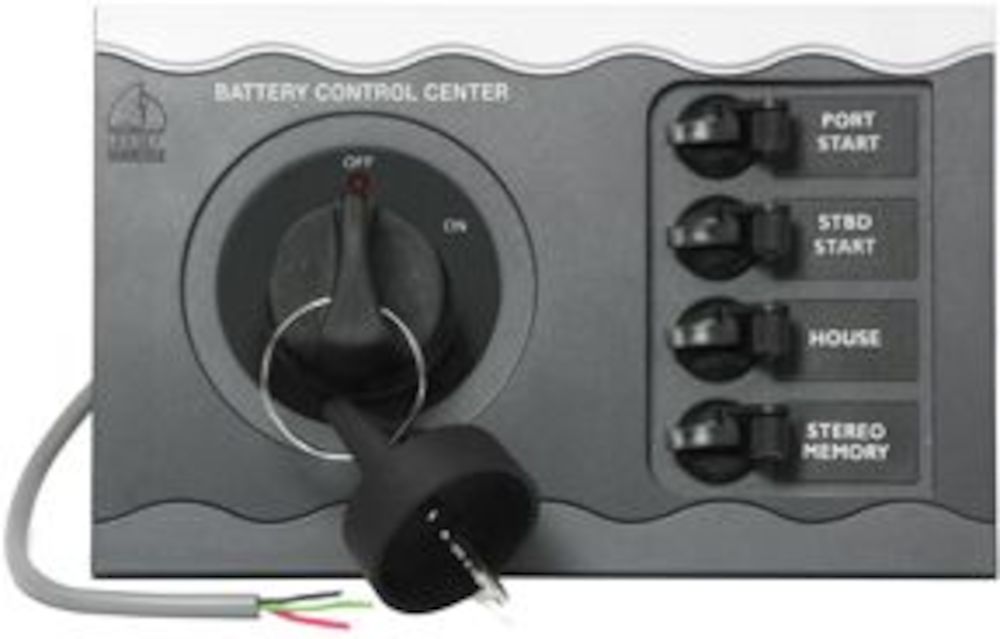

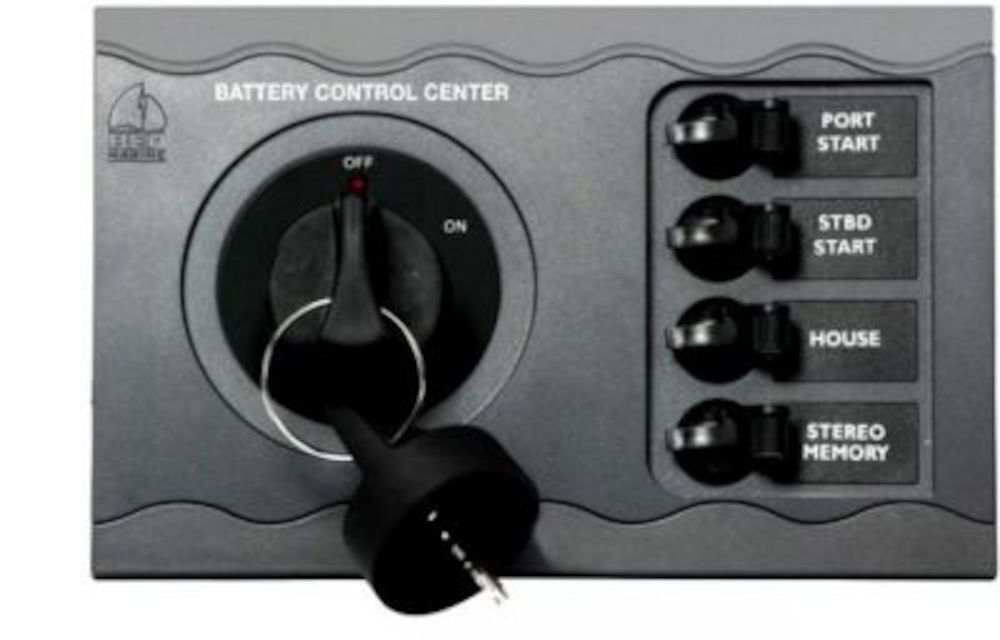

Le centre de contrôle de batterie BEP 80-700-0051-00 est une solution intégrée pour la gestion électrique des systèmes marins à double moteur. Ce tableau de bord combine un interrupteur à clé principal et quatre disjoncteurs, offrant une gestion centralisée et une protection efficace de l'alimentation. Il est conçu pour optimiser les installations électriques en mer, en particulier pour les configurations avec deux moteurs.
Gestion de l'alimentation et protection des circuits
Ce centre de contrôle intègre un interrupteur à clé scellé conçu pour contrôler un système de gestion de batterie, tel qu'un interrupteur de batterie motorisé, permettant l'activation des banques de batteries. Il est complété par un ensemble de disjoncteurs de batterie double moteur, permettant un fonctionnement groupé ou une isolation individuelle. Quatre disjoncteurs sont inclus pour protéger les circuits. Ces disjoncteurs sont couramment utilisés pour des applications telles que les pompes de cale, les systèmes de sécurité et les mémoires électroniques, pouvant rester alimentés même lorsque les interrupteurs principaux sont désactivés.
Ce centre de contrôle est conçu pour fonctionner avec des interrupteurs de batterie motorisés (tels que le modèle 701-MD) qui supportent un courant continu de 275 ampères, une intensité intermittente de 455 ampères et une intensité de démarrage de 1250 ampères. Ces interrupteurs fonctionnent avec une tension maximale de 32 volts DC et une plage de fonctionnement automatique de 8 à 30 volts DC. Ils sont protégés contre l'allumage et sont équipés de goujons de 10 mm (3/8") en cuivre étamé pour une conductivité et une résistance à la corrosion améliorées.
Conception modulaire et optimisation de l'installation
Le BEP 80-700-0051-00 est conçu avec une approche modulaire, facilitant son intégration avec d'autres produits de la série 700 de BEP. Sa conception permet un montage encastré ou en surface, et sa conception permet un accès aux câbles pour des configurations horizontales ou verticales. Cette flexibilité aide à réduire les longueurs et les tailles des câbles vers le démarreur, ce qui se traduit par des économies significatives en termes de coût et de poids du câblage en cuivre.
Les interrupteurs de batterie motorisés compatibles avec ce centre de contrôle sont classés pour une immersion jusqu'à 1,8 mètre (6 pieds), ce qui indique une résistance aux environnements marins. Il est recommandé de ne pas utiliser de solvants ou de produits d'étanchéité sur ces interrupteurs, mais une graisse à base de pétrole peut être appliquée sur la jonction goujon-cosse. Ces interrupteurs affichent une faible consommation de seulement 15 mA en position "off". La taille maximale de câble recommandée pour ces interrupteurs est de 50 mm², avec la possibilité d'utiliser des câbles de 70 mm² à condition d'assurer une décharge de traction adéquate.
