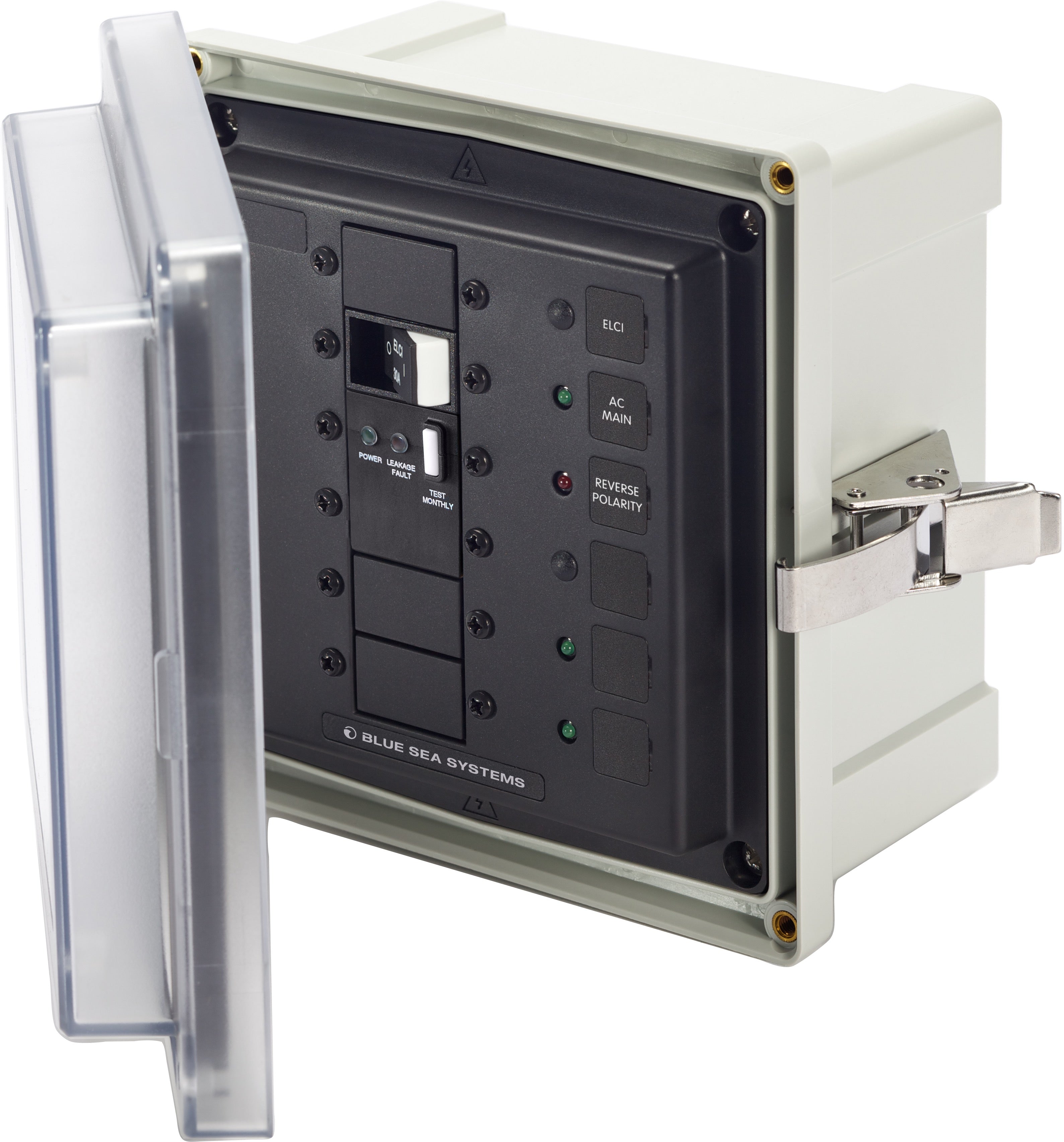

Zestaw Blue Sea Systems SMS 120 V AC ELCI 50 A

Un ELCI (Equipment Leakage Circuit Interrupter) est un disjoncteur de fuite à la terre conçu pour protéger les personnes contre les chocs électriques dangereux. Dans le contexte marin, il est essentiel car il détecte les faibles courants de fuite à la terre qui pourraient se produire en cas de défaillance d'un équipement ou d'un câblage, coupant ainsi rapidement l'alimentation électrique pour prévenir les risques d'électrocution. Il est requis par la norme ABYC E-11.11.1.

Ce panneau ELCI est conçu pour fonctionner avec une tension de 120V AC et intègre un disjoncteur principal ELCI de 50A.

Oui, ce panneau est spécifiquement conçu pour être conforme aux exigences de la norme ABYC E-11.11.1. Cette norme exige une protection contre les défauts à la terre à moins de trois mètres de l'entrée de courant de quai.

Le disjoncteur principal ELCI de ce panneau a une capacité d'interruption de 3000A.

Le panneau est équipé d'un indicateur LED rouge pour signaler une inversion de polarité et de trois LED vertes pour indiquer la mise sous tension, facilitant ainsi le diagnostic visuel rapide de l'état du système.

Ce panneau intègre le disjoncteur principal ELCI et dispose de deux positions de circuit vierges supplémentaires, permettant l'ajout futur de disjoncteurs pour d'autres circuits.

Le disjoncteur ELCI principal intégré est de type magnétique-hydraulique et anti-déclenchement (trip-free), assurant une protection fiable et robuste.

Ce panneau est un boîtier de montage en surface (SMS - Surface Mount System), ce qui simplifie son installation sur diverses surfaces.

La base de ce boîtier est fabriquée en polycarbonate, un matériau robuste et durable adapté à l'environnement marin.

La fonction principale de l'ENCLOSURE SMS panneau 120VAC ELCI 50A (référence 3118-BSS) est d'offrir une protection avancée des circuits AC marins en intégrant un disjoncteur principal ELCI de 50A, assurant la sécurité contre les défauts à la terre et la conformité aux normes ABYC.

Le panneau est équipé d'une LED rouge dédiée qui s'allume pour indiquer une inversion de polarité, permettant une identification rapide de ce problème électrique potentiel.

Selon la norme ABYC E-11.11.1, ce panneau ELCI doit être installé de manière à ce que la protection contre les défauts à la terre soit effective à moins de trois mètres de l'entrée de courant de quai.

Non, ce panneau est spécifiquement conçu et calibré pour les systèmes électriques de 120V AC. Il ne doit pas être utilisé avec des tensions différentes pour des raisons de sécurité et de conformité.

Oui, ce panneau est conçu pour la protection des circuits AC marins. Sa fabrication avec une base en polycarbonate et sa conception robuste le rendent adapté aux conditions exigeantes de l'environnement marin, y compris l'exposition au sel.

Un disjoncteur "anti-déclenchement" (trip-free) signifie qu'il ne peut pas être maintenu en position "ON" manuellement si une condition de défaut (comme une surcharge ou un défaut à la terre) est présente. Il se déclenchera automatiquement et restera déclenché tant que le défaut n'est pas corrigé, garantissant ainsi une sécurité maximale.

Étant donné qu'il s'agit d'un composant essentiel de la distribution électrique marine et qu'il est lié à la sécurité des personnes, l'installation de ce panneau doit être effectuée par un électricien marin qualifié ou une personne ayant une expertise avérée en systèmes électriques marins pour assurer la conformité aux normes et la sécurité.

Oui, le panneau intègre un disjoncteur principal ELCI de 50A, ce qui le rend apte à servir de protection principale pour l'entrée de courant AC du bateau, en conformité avec les exigences de sécurité marine.

Non, sur un système 120V AC monophasé, les trois LED vertes indiquent simplement la mise sous tension générale du panneau, confirmant que l'alimentation est présente. Elles ne représentent pas des phases distinctes.

Oui, ce produit est spécifiquement conçu pour la protection des circuits AC marins et est conforme aux normes de sécurité propres à cet environnement, telles que l'ABYC E-11.11.1.

Non, le panneau est livré avec deux positions de circuit vierges. Les disjoncteurs pour ces positions doivent être achetés séparément en fonction des besoins spécifiques des circuits secondaires à protéger.
