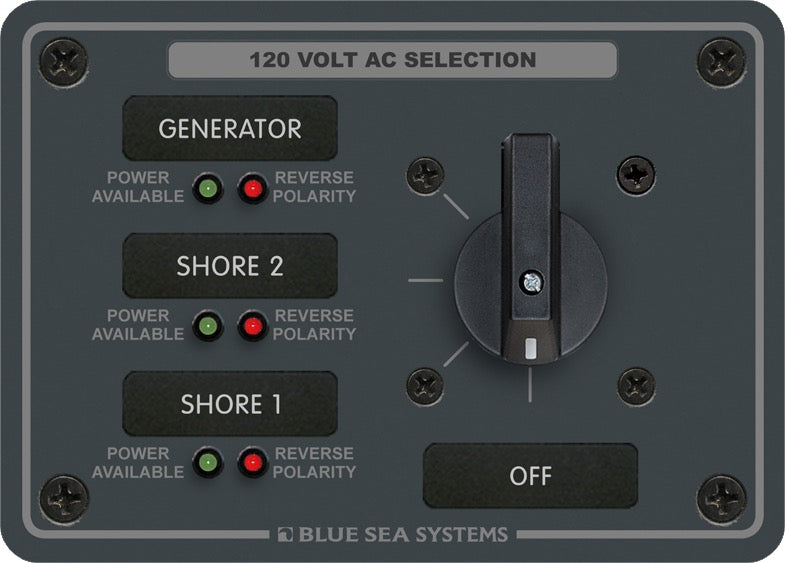

PANEL OBROTOWY AC ROTARY 120V/30A OFF+3

Ce panneau rotatif AC est conçu pour gérer l'alimentation électrique à bord des navires. Il permet de sélectionner en toute sécurité l'une des trois sources d'alimentation AC 120V disponibles (par exemple, l'alimentation de quai, un générateur ou un onduleur) pour l'acheminer vers un circuit unique. Il inclut également une position "OFF" pour sécuriser le système.

Le panneau peut gérer un courant maximal de 30 ampères sous une tension nominale de 120V AC.

Non, ce panneau est une solution compacte pour les installations où la protection des circuits (comme les disjoncteurs) est gérée par d'autres dispositifs au sein du système électrique du bateau. Il ne contient pas de disjoncteurs intégrés.

Le panneau est équipé d'indicateurs LED. Des LED rouges signalent une inversion de polarité, tandis que des LED vertes indiquent la présence d'alimentation correcte.

La commutation bipolaire signifie que l'interrupteur agit simultanément sur les lignes "chaude" et "neutre" de l'alimentation AC. Cela assure une isolation complète de la source d'alimentation sélectionnée, augmentant ainsi la sécurité du système.

Ce panneau est équipé de l'interrupteur rotatif AC 9010 de Blue Sea Systems, reconnu pour sa robustesse et sa qualité industrielle, garantissant une commutation fiable et durable.

Les dimensions extérieures du panneau sont de 120.65 mm (4.75 pouces) de hauteur et 123.83 mm (4.88 pouces) de largeur.

Pour l'encastrement du panneau, une découpe de 84.07 mm (3.31 pouces) de hauteur et 111.13 mm (4.38 pouces) de largeur est requise.

La position "OFF" permet de déconnecter toutes les sources d'alimentation du circuit, offrant une sécurité accrue pour la maintenance ou en cas d'inactivité prolongée du système.

Oui, le panneau rotatif AC BLUE SEA SYSTEMS 8366 est spécifiquement conçu pour les systèmes marins, offrant une solution de gestion de l'alimentation robuste et fiable pour les environnements nautiques.

Non, ce panneau est conçu pour sélectionner entre un maximum de trois sources d'alimentation AC 120V différentes, en plus de la position "OFF".

L'installation de ce panneau implique des connexions électriques AC et la découpe d'une ouverture dans une surface. Il est recommandé que l'installation soit effectuée par une personne ayant des connaissances en électricité marine pour assurer la sécurité et la conformité aux normes.

Étant donné que le panneau gère un courant maximal de 30 ampères sous 120V AC, il est essentiel d'utiliser des câbles de section appropriée pour cette intensité et tension, conformément aux normes électriques marines en vigueur, afin d'assurer la sécurité et la performance.

Le panneau est généralement fixé à l'aide de vis après avoir été inséré dans la découpe. Les trous de montage sont prévus sur le cadre du panneau pour une fixation sécurisée.

Non, ce panneau est spécifiquement conçu pour fonctionner avec des systèmes d'alimentation AC de 120V. Il n'est pas compatible avec des tensions de 240V AC.

Oui, le panneau est conçu pour commuter entre différentes sources d'alimentation AC 120V, qu'il s'agisse d'un générateur, d'un onduleur ou de l'alimentation de quai, indépendamment de leur marque, tant qu'elles respectent les spécifications de tension (120V AC) et de courant (30A maximum) du panneau.

Oui, en tant que produit Blue Sea Systems, ce panneau est conçu pour s'intégrer harmonieusement avec d'autres composants de distribution électrique de la marque, tels que les barres omnibus, les disjoncteurs et les systèmes de surveillance, pour créer une installation électrique marine complète et cohérente.

Bien que conçu pour les applications marines, les principes de fonctionnement et les spécifications électriques (120V/30A) pourraient techniquement s'appliquer à d'autres environnements comme les camping-cars, à condition que les exigences de tension et de courant soient respectées et que l'installation soit conforme aux normes de sécurité spécifiques à ces véhicules.

Les panneaux électriques marins comme celui-ci sont généralement conçus pour être montés dans des zones protégées des intempéries directes, comme à l'intérieur de la cabine ou dans un tableau de bord protégé, afin de garantir leur longévité et leur performance optimale.

Le panneau rotatif AC 8366-BSS de Blue Sea Systems est une solution de distribution d'énergie conçue pour les systèmes électriques marins. Il permet de sélectionner et de diriger l'alimentation d'une des trois sources AC 120V disponibles vers un circuit unique, avec une position "OFF" pour la sécurité.

La fonction principale de ce panneau est de permettre la sélection sécurisée d'une source d'alimentation alternative (par exemple, l'alimentation de quai, un générateur ou un onduleur) pour alimenter les circuits AC d'un bateau, tout en offrant une position de coupure totale ("OFF").

Ce panneau est conçu pour gérer jusqu'à trois sources d'alimentation AC 120V différentes. Typiquement, cela inclut l'alimentation de quai, un générateur de bord ou un onduleur.

Le panneau rotatif AC 8366-BSS est conçu pour fonctionner avec une tension nominale de 120V AC et peut gérer un courant maximal de 30 ampères.

Ce panneau offre un total de quatre positions : une position "OFF" pour la coupure complète de l'alimentation, et trois positions pour la sélection de l'une des trois sources d'alimentation AC 120V.

Oui, le panneau est équipé d'indicateurs LED. Il dispose de LED rouges et de LED vertes pour fournir des informations visuelles sur l'état du système.

Les LED rouges intégrées au panneau signalent une inversion de polarité. C'est une fonctionnalité de sécurité importante pour identifier rapidement un problème de câblage sur la source d'alimentation AC.

Les LED vertes indiquent que la source d'alimentation AC sélectionnée est sous tension. Elles confirment visuellement que le courant arrive bien au panneau à partir de la source choisie.

Ce panneau est équipé du robuste interrupteur rotatif AC 9010 de Blue Sea Systems. Cet interrupteur est reconnu pour sa qualité industrielle, garantissant une commutation fiable et durable.

Non, ce panneau est conçu comme une interface de sélection de source d'alimentation. La protection des circuits (par exemple, via des disjoncteurs ou des fusibles) doit être gérée par d'autres dispositifs installés en amont ou en aval du panneau.

Oui, le panneau rotatif AC 8366-BSS est spécifiquement conçu pour les systèmes marins. Il est fabriqué par Blue Sea Systems, une marque réputée pour ses produits électriques robustes et fiables dans l'environnement nautique.

La commutation bipolaire signifie que l'interrupteur agit simultanément sur les deux lignes de l'alimentation AC : la ligne "chaude" (phase) et la ligne "neutre". Cela assure une isolation complète de la source d'alimentation sélectionnée, augmentant la sécurité du système.

La référence du produit, également connue sous le nom de SKU, est 8366-BSS.

Ce panneau est fabriqué par Blue Sea Systems, un fournisseur reconnu d'équipements électriques pour applications marines.

Pour l'installation encastrée du panneau 8366-BSS, la découpe requise est de 84,07 mm (3,31 pouces) de hauteur par 111,13 mm (4,38 pouces) de largeur.

Le panneau est généralement fourni seul. Les vis de montage et les connecteurs électriques nécessaires à l'installation doivent être achetés séparément, en fonction des spécificités de votre installation.

Oui, l'installation de ce panneau implique des travaux électriques sur un système AC 120V. Il est fortement recommandé que l'installation soit effectuée par un électricien marin qualifié ou une personne ayant une solide expérience en électricité marine pour garantir la sécurité et la conformité aux normes.

Non, le panneau rotatif AC 8366-BSS est spécifiquement conçu pour des systèmes fonctionnant sous une tension nominale de 120V AC. Il n'est pas compatible avec des installations de 230V AC.

Non, ce panneau est exclusivement conçu pour les systèmes à courant alternatif (AC). Il ne doit pas être utilisé pour gérer des circuits à courant continu (DC).
