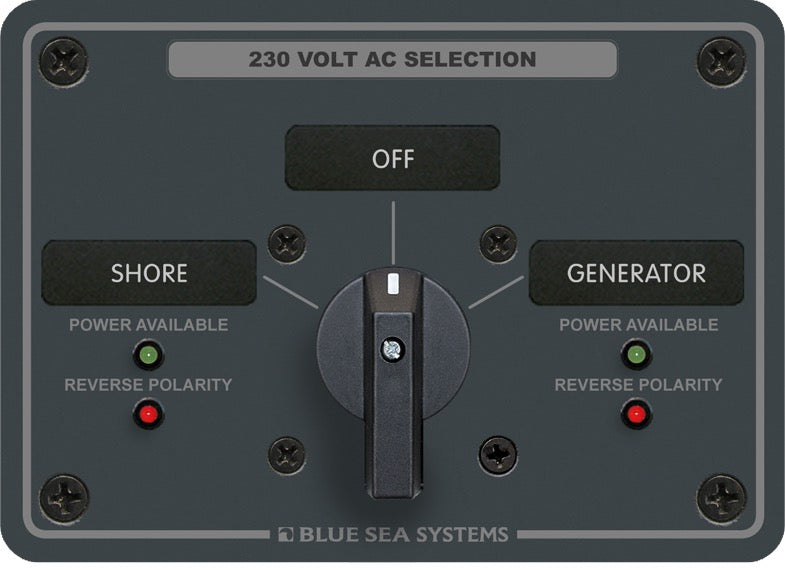

Panel obrotowy AC ROTARY 230V/30A OFF+2

Obrotowy panel Blue Sea Systems 8359 służy do bezpiecznego zarządzania zasilaniem prądem przemiennym (AC) na pokładzie jednostek pływających. Pozwala na przełączanie między dwoma różnymi źródłami prądu przemiennego lub całkowite odłączenie systemu dzięki pozycjom OFF+2.

Ten panel jest przystosowany do systemów 230V AC z maksymalnym prądem 30A.

Zintegrowany przełącznik obrotowy posiada trzy pozycje: pozycję OFF (wyłączony) oraz dwie pozycje do wyboru dwóch różnych źródeł prądu przemiennego (stąd nazwa OFF+2).

Panel zawiera przemysłowy przełącznik obrotowy 2-biegunowy, model 9011.

Wymiary całkowite panelu wynoszą 133,35 mm (5,25 cala) szerokości i 95,25 mm (3,75 cala) wysokości.

Panel wykonany jest ze stopu aluminium 5052 o grubości 3,175 mm (1/8 cala).

Panel posiada dwuskładnikową powłokę poliuretanową w kolorze łupkowej szarości, zapewniającą odporność na środowisko morskie.

Panel wyposażony jest w:

Czerwone diody LED sygnalizujące odwrócenie polaryzacji.Zielone diody LED wskazujące dostępność zasilania dla każdego źródła.

Nie, ten panel nie posiada wbudowanej ochrony obwodu. Jego konstrukcja jest szczególnie dostosowana do instalacji, w których ochrona obwodów jest realizowana przez zewnętrzne urządzenia, takie jak osobne wyłączniki nadprądowe.

Wbudowany w tę tablicę przełącznik obrotowy to model 9011 firmy Blue Sea Systems.

Tak, ten panel jest przeznaczony do instalacji, w których ochrona obwodów jest zapewniona przez zewnętrzne urządzenia, takie jak wyłączniki. Nie posiada wbudowanych wyłączników.

Tak, panel wykonany jest ze stopu aluminium 5052 z powłoką poliuretanową dwuskładnikową, zapewniającą odporność na środowisko morskie. Został zaprojektowany do wytrzymywania typowych warunków panujących na jachcie.

Okablowanie źródeł prądu przemiennego do panelu powinno być wykonane przez wykwalifikowanego elektryka, zgodnie z normami elektrycznymi dla środowisk morskich oraz schematami okablowania dostarczonymi w instrukcji montażu produktu. Panel będący dwubiegunowym wyłącznikiem, obsługuje zwykle połączenie przewodu fazowego i neutralnego dla każdego źródła.

Nie, ten panel jest przeznaczony wyłącznie do systemów 230V AC. Nie należy go stosować z systemami 110V AC, gdyż może to spowodować nieprawidłowe działanie lub zagrożenie bezpieczeństwa.

Nie, ten panel jest przełącznikiem obrotowym prądu przemiennego (AC) i nie jest przeznaczony do obsługi systemów prądu stałego (DC). Użycie z prądem stałym może uszkodzić panel lub spowodować zagrożenie bezpieczeństwa.

Panel zawiera wyłącznik dwubiegunowy, co czyni go odpowiednim dla jednofazowych systemów prądu przemiennego (zazwyczaj faza i neutralny) o napięciu 230V. Nie jest przeznaczony do systemów trójfazowych.

Ten panel może służyć do przełączania między różnymi źródłami prądu przemiennego (AC) na jachcie, takimi jak:

Zasilanie z nabrzeża (shore power)Wbudowany generator pokładowyFalownik (inwerter)Należy bezwzględnie przestrzegać specyfikacji panelu: 230V i 30A.

Tak, ponieważ panel nie posiada wbudowanej ochrony obwodu, a ta jest zapewniana przez zewnętrzne urządzenia, może być stosowany z wyłącznikami innych marek. Ważne, aby te wyłączniki były odpowiednio dobrane do systemów 230V/30A i spełniały obowiązujące normy morskie.

Obrotowa tablica rozdzielcza Blue Sea Systems 8359 jest przeznaczona do bezpiecznego zarządzania zasilaniem prądem przemiennym (AC) na pokładzie jednostek pływających. Pozwala na przełączanie między dwoma źródłami prądu przemiennego lub wyłączenie systemu.

Ta tablica jest przeznaczona do systemów 230V AC z maksymalnym prądem 30A. Zawiera dwubiegunowy przełącznik obrotowy przemysłowy.

Panel wyposażony jest w przełącznik obrotowy z dwoma pozycjami źródła, co umożliwia przełączanie między dwoma różnymi źródłami prądu przemiennego, oprócz pozycji OFF (wyłączony).

Nie, ten panel jest przeznaczony do instalacji, w których ochrona obwodów jest zapewniona przez zewnętrzne urządzenia zabezpieczające. Nie posiada wbudowanych wyłączników ani bezpieczników.

Wymiary zewnętrzne panelu wynoszą 133,35 mm (szerokość) × 95,25 mm (wysokość).

Panel wykonany jest ze stopu aluminium 5052 o grubości 3,175 mm (1/8 cala). Posiada powłokę w kolorze szarego łupka wykonaną z dwuskładnikowego poliuretanu.

Monitorowanie stanu systemu ułatwiają diody LED: czerwone sygnalizują odwrócenie polaryzacji, a zielone wskazują dostępność zasilania.

Tak, jej konstrukcja ze stopu aluminium 5052 z powłoką poliuretanową dwuskładnikową została zaprojektowana, aby zapewnić odporność na środowisko morskie.

Panel zawiera przemysłowy przełącznik obrotowy modelu 9011, dwubiegunowy.

Nie, ten panel jest zaprojektowany wyłącznie do systemów 230V AC. Użycie go z innym napięciem może prowadzić do nieoptymalnej pracy lub zagrożenia bezpieczeństwa.

Montaż tego panelu wymaga podłączenia kabli prądu przemiennego (AC) oraz wycięcia otworu w powierzchni montażowej. Został zaprojektowany do montażu wpuszczanego.

Panel wykonany jest ze stopu aluminium 5052 o grubości 3,175 mm (1/8 cala).

Tak, panel jest zwymiarowany na maksymalny prąd 30A, co oznacza, że został zaprojektowany do bezpiecznego obsłużenia tego obciążenia w przewidywanych warunkach użytkowania.

Jako element dystrybucji energii AC firmy Blue Sea Systems, ten panel jest zaprojektowany do integracji z kompletnym systemem elektrycznym jednostki pływającej. Jest kompatybilny z wyłącznikami oraz systemami okablowania AC marki, pod warunkiem przestrzegania określonych napięć i prądów.

Przełączanie odbywa się za pomocą przełącznika obrotowego, który pozwala wybrać jedno z dwóch źródeł zasilania prądem przemiennym (AC) lub ustawić system w pozycji "OFF".

Diody LED koloru czerwonego sygnalizują odwrócenie polaryzacji, co wskazuje na potencjalny problem z okablowaniem lub źródłem zasilania. Diody LED koloru zielonego oznaczają gotowość i obecność zasilania AC.

Tak, jego konstrukcja określana jest jako kompaktowa, co czyni go szczególnie odpowiednim do instalacji w miejscach o ograniczonej przestrzeni na pokładzie jednostek pływających.

Panel jest elementem rozdziału energii, który wymaga kompletnego okablowania, aby połączyć wejściowe zasilania AC, odbiorniki oraz system uziemienia.

Zintegrowany przełącznik obrotowy to model przemysłowy 9011, produkowany przez firmę Blue Sea Systems.

Nie, ten panel jest przeznaczony wyłącznie do systemów prądu przemiennego (AC) 230V i 30A. Nie powinien być stosowany do przełączania obciążeń prądu stałego (DC).
