Panel obrotowy AC 240V/65A OFF+3 Blue Sea Systems

Obrotowa tablica AC Blue Sea Systems 8361 służy do zarządzania źródłami zasilania. Pozwala na przełączanie pomiędzy trzema odrębnymi źródłami AC 240V w celu zasilenia pojedynczego obwodu na jachcie.

Ten przełącznik obrotowy obsługuje wysokie prądy przemienne (AC). Zapewnia napięcie 240V i prąd 65 amperów.

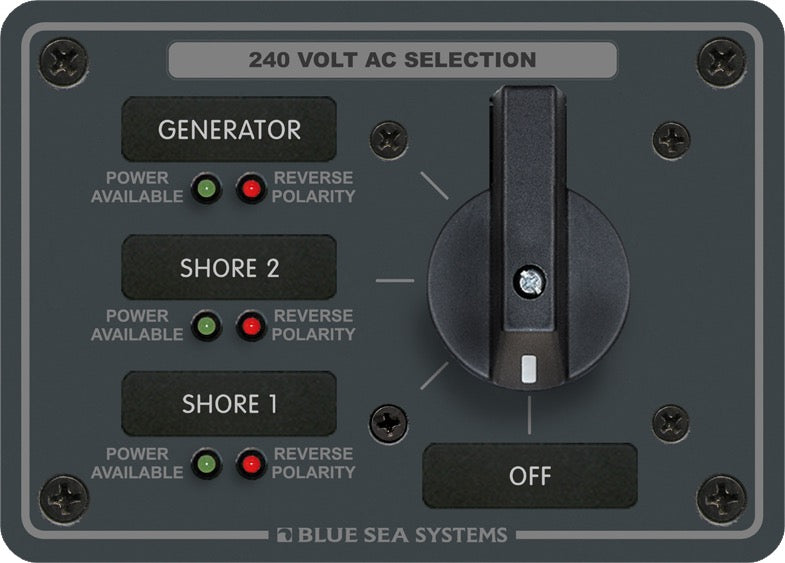

Pokrętło przełącznika na panelu 8361 posiada trzy pozycje źródła oraz pozycję OFF, zapewniając precyzyjną kontrolę zasilania.

Panel wykonany jest ze stopu aluminium 5052 o grubości 3,175 mm (1/8"), zapewniającego solidną bazę. Wyposażony w dwuczęściową powłokę poliuretanową w kolorze szarego łupka dla zwiększonej trwałości w środowisku morskim.

Panel Blue Sea Systems 8361 wyposażony jest w kilka wskaźników bezpieczeństwa pracy:

Czerwone diody LED do wykrywania odwrotnej polaryzacji.Zielone diody LED sygnalizujące obecność zasilania.

Nie, ten panel jest przeznaczony do instalacji morskich, w których zabezpieczenie przez wyłącznik jest realizowane oddzielnie przed panelem. Nie posiada wbudowanych wyłączników.

Tak, panel Blue Sea Systems 8361 jest specjalnie zaprojektowany do instalacji morskich. Jego konstrukcja ze stopu aluminium 5052 oraz wykończenie poliuretanem w kolorze szarego łupka są przystosowane do warunków morskich.

Dla konfiguracji 1x1 (jeden rząd, jedna kolumna) wymiary panelu są następujące:

Wysokość: 120,65 mm (4,75 cala)Szerokość: 123,83 mm (4,88 cala)Ważne: wymiary mogą się różnić w zależności od dokładnej konfiguracji panelu, jeśli zintegrowane są dodatkowe komponenty.

Dla konfiguracji typu 1x1 wymiary otworu montażowego panelu wynoszą:

Wysokość otworu: 84,07 mm (3,31 cala)Szerokość otworu: 111,13 mm (4,38 cala)Te wymiary są krytyczne dla prawidłowego montażu.

Tak, panel Blue Sea Systems 8361 wyposażony jest w wytrzymały przełącznik obrotowy, który steruje zasilaniem na trzech biegunach, co jest niezbędne w układach prądu przemiennego (AC) trójfazowych lub do jednoczesnego przełączania fazy, neutralnego i uziemienia (lub dwóch faz i neutralnego w zależności od konfiguracji systemu AC w łodzi).

Obrotowa tablica AC Blue Sea Systems 8361 jest przeznaczona do zarządzania systemami zasilania AC 240V.

Tak, panel wyposażony jest w zaciski do podłączenia przewodów fazowych. Zaciski te ułatwiają połączenie różnych źródeł prądu przemiennego oraz obwodu wyjściowego.

Będąc przełącznikiem trójbiegunowym i zaprojektowanym do 240V, ten panel może być stosowany w jednofazowych systemach prądu przemiennego (do przełączania fazy, neutralnego i uziemienia) lub w systemach trójfazowych, gdzie wymagane jest przełączanie na trzech biegunach dla każdego źródła.

Panel wyposażony jest w dwa rodzaje wskaźników LED:

Czerwone diody LED sygnalizują odwrócenie polaryzacji, co jest ważną funkcją zabezpieczającą. Zielone diody LED zapalają się, potwierdzając obecność zasilania w wybranym źródle, zapewniając wyraźną widoczność stanu systemu.

Płyta panelu wykonana jest ze stopu aluminium 5052 o grubości 3,175 mm (1/8"), co zapewnia jej wytrzymałość i trwałość.

Panel jest określony dla 240V i 65A. Choć może teoretycznie działać przy niższych napięciach, został zaprojektowany i zoptymalizowany do pracy w systemach 240V, aby zapewnić optymalną wydajność i bezpieczeństwo zgodnie z jego specyfikacją.

Tak, obrotowa tablica AC 8361 jest produktem marki Blue Sea Systems, znanej z wysokiej jakości wyposażenia elektrycznego do użytku morskiego.

Panel wykorzystuje pokrętło do ręcznego wyboru jednego z trzech odrębnych źródeł zasilania AC lub ustawienia systemu w pozycji WYŁ. Zapewnia to selektywną i bezpieczną kontrolę zasilania.

Ten panel jest typowo stosowany na łodziach do zarządzania i przełączania między różnymi źródłami zasilania prądem przemiennym (AC), takimi jak zasilanie z nabrzeża (shore power), generator pokładowy lub falownik, aby zasilać główny obwód elektryczny jednostki pływającej.

Panel AC obrotowy 8361 należy do rodziny Paneli (Panels) i jest modelem typu Obrotowy (Rotary) w ramach gamy Blue Sea Systems.
