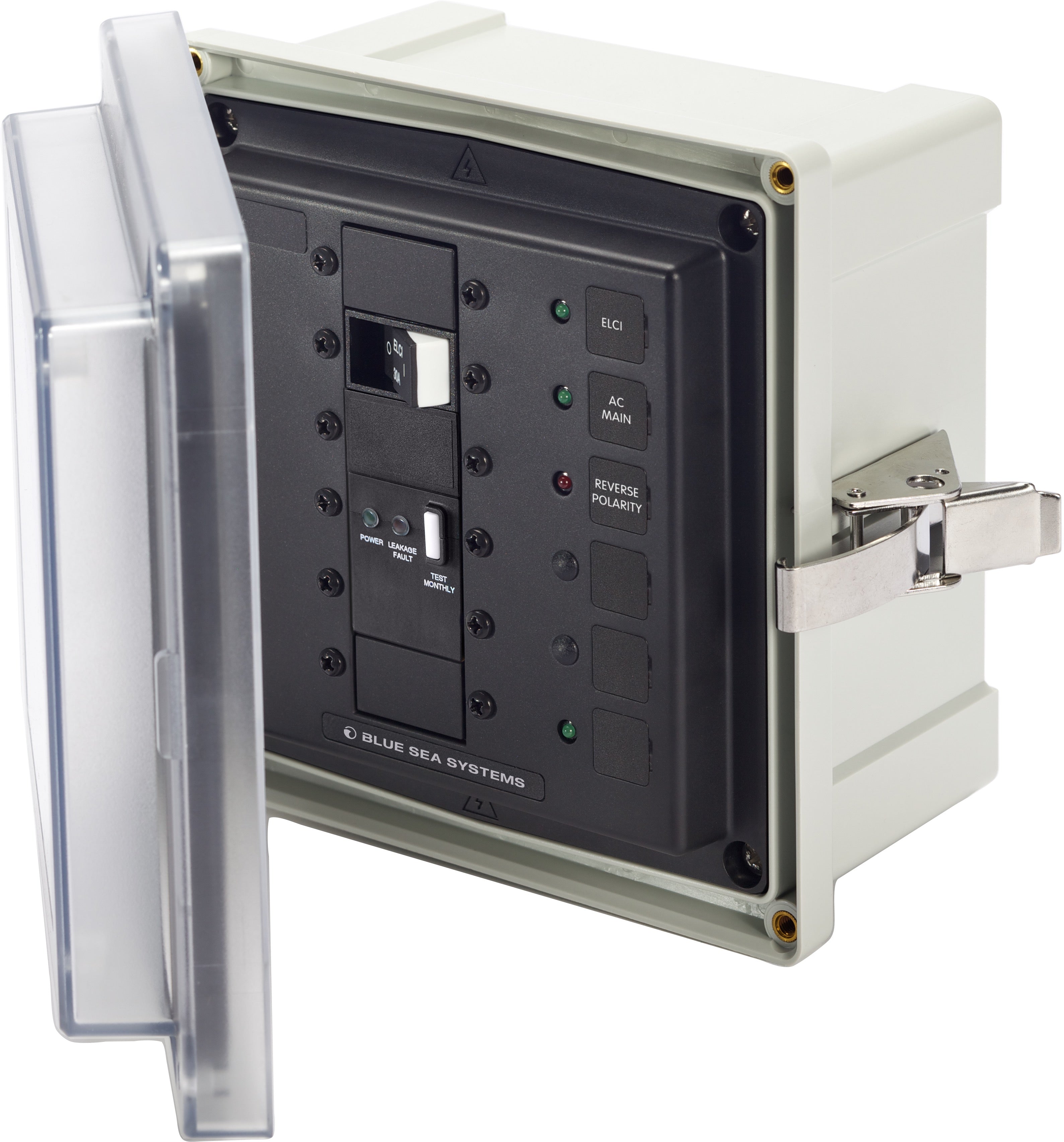

Puszka Blue Sea Systems SMS 120/240 V AC ELCI 50 A
Dostępny
Specyfikacja techniczna
Specyfikacja techniczna
| Breaker Type | Carling Technologies™ séries A et C, ELCI principal |
| Natężenie prądu | 50.0 |
| Max Voltage | 240V AC |
| Poles | 2.0 |
| Typ montażu | Montage en surface |
| Reset Type | Réinitialisable |
| Certyfikacje | ABYC E-11 |
| Blank Circuit Positions | 1 |
| Typ wyłącznika | ELCI principal, Magnéto-hydraulique |
| Compliance Date Abyc E11 | 1er janvier 2013 |
| Depth Exterior Mm | 120 |
| Wymiary (S x W x G) | 188 mm (L) x 192 mm (H) x 120 mm (P) |
| Height Exterior Mm | 192 |
| Height Internal Mm | 152 |
| Included Breakers | 1.0 |
| Included Labels | Non spécifié |
| Internal Dimensions Whd | 152 mm (L) x 152 mm (H) x 102 mm (P) |
| Max Amperage | 50.0 |
| Napięcie znamionowe | 120/240V AC |
| Panel Material | Polycarbonate renforcé de fibres de verre |
| Pozycje | 2.0 |
| Typ produktu | Panneau de distribution AC |
| Width Exterior Mm | 188 |
| Width Internal Mm | 152 |
Szczegółowy opis
Szczegółowy opis
Puszka dystrybucyjna Blue Sea Systems SMS 120/240 V AC ELCI 50 A to rozwiązanie do rozdziału energii prądu przemiennego (AC) przeznaczone do systemów morskich. Zawiera główny wyłącznik różnicowoprądowy (ELCI) o prądzie znamionowym 50 A, spełniając wymagania normy bezpieczeństwa ABYC E-11, której zgodność jest obowiązkowa od 1 stycznia 2013 r. dla nowych instalacji.
Budowa i specyfikacja techniczna
Puszka została zaprojektowana do kompaktowej integracji z zewnętrznymi wymiarami 192 mm (W) x 188 mm (S) x 120 mm (G) i komorą montażową o wymiarach 152 mm (W) x 152 mm (S) x 102 mm (G). Pracuje przy napięciu 120/240 V AC i wyposażona jest w główny wyłącznik ELCI 50 A. Dostępne jest jedno wolne miejsce na wyłącznik, umożliwiające późniejszą rozbudowę o wyłączniki Carling Technologies™ serii A i C, w tym dodatkowe wyłączniki ELCI Main.
Wytrzymałość i zgodność
Obudowa wykonana jest z poliwęglanu wzmocnionego włóknem szklanym, co zapewnia odporność na środowisko morskie. Śruby pokrywy są ze stali nierdzewnej 10-32, a elementy mocujące z 6 mm stali nierdzewnej (#12) gwarantują solidne mocowanie. Puszka wyposażona jest w bezszwową uszczelkę PUR, formowaną na miejscu i o zwiększonej grubości, zapewniającą dodatkową ochronę. Spełnia klasy ochrony IP66 i NEMA 4x, co potwierdza odporność na wodę i pył. Dodatkowo jest zgodna z RoHS i posiada certyfikację UL 508. Zakres temperatury pracy wynosi od -40°C do 85°C (-40°F do 185°F).
Funkcjonalność i montaż
Do cech charakterystycznych należy przezroczysta pokrywa ułatwiająca wizualną kontrolę stanu wyłączników. Konstrukcja nakładanej pokrywy zwiększa wytrzymałość i integralność uszczelnienia. Montaż ułatwia stalowy nierdzewny sworzeń zawiasowy, łatwy do demontażu, zapewniający swobodny dostęp. Zamek ze stali nierdzewnej zabezpiecza pokrywę bez uszczerbku dla integralności puszki. Zintegrowane diody LED zapewniają podświetlenie i sygnalizację aktywacji wyłączników. Puszka dostarczana jest z wodoodpornymi dławikami kablowymi oraz stalowymi nierdzewnymi śrubami montażowymi.
