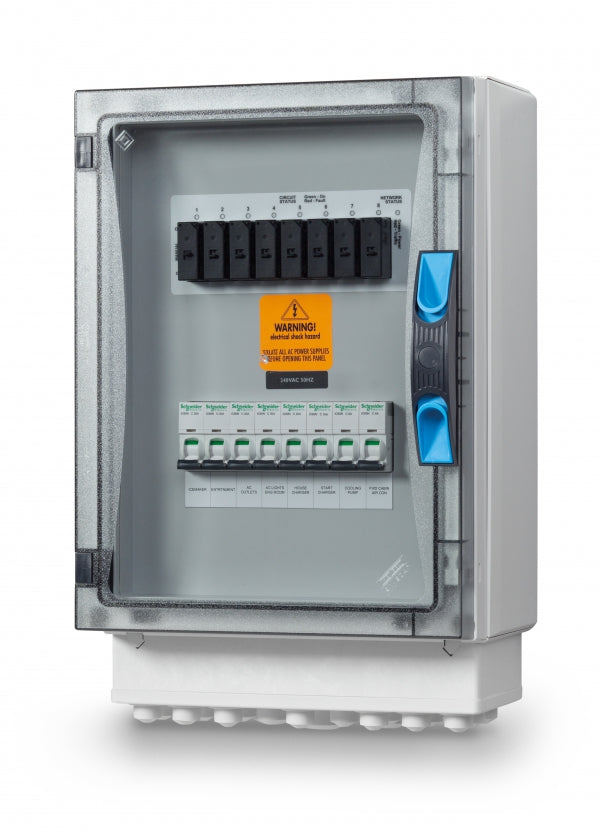

CZone ACOI DIN MNT PCA kit C/W TAIL 230V

C'est une interface de sortie CA (courant alternatif) conçue pour la gestion et le contrôle des circuits électriques CA à bord d'un navire. Ce module facilite la mise en réseau, la surveillance et la commande des équipements électriques alternatifs, intégrant des fonctionnalités de protection et de gestion de charge.

Le CZone ACOI DIN MNT PCA kit C/W TAIL 230V est spécifiquement conçu pour gérer des circuits fonctionnant avec des tensions de 230V en courant alternatif.

Ce module est équipé de 8 relais de 50A, permettant le contrôle de multiples charges CA.

Le CZone ACOI DIN MNT PCA kit C/W TAIL 230V supporte des fréquences de 50 ou 60 Hz pour les circuits qu'il gère.

Oui, chaque canal de sortie dispose d'une surveillance de courant intégrée, affichant le statut du circuit et le courant de fonctionnement en temps réel.

La conception de ce module autorise la gestion de plusieurs configurations de pôles, incluant double, triple et quatre pôles, offrant une grande flexibilité pour les installations électriques.

Oui, la conception du CZone ACOI DIN MNT PCA kit C/W TAIL 230V permet de gérer deux alimentations de bus distinctes au sein d'une seule unité, ce qui est idéal pour organiser et contrôler des groupes de charges séparés.

Le poids de ce module est de 1,1 kg.

Le CZone ACOI DIN MNT PCA kit C/W TAIL 230V a une protection contre l'intrusion de type IPx5. Cela signifie qu'il est protégé contre les jets d'eau à basse pression de toutes directions, le rendant adapté à un environnement marin.

Oui, le module CZone ACOI DIN MNT PCA kit C/W TAIL 230V est certifié CE, ABYC et NMEA, garantissant sa conformité aux normes et exigences spécifiques pour les équipements marins.

Ce module est conçu pour une intégration facile et est compatible avec les rails DIN standards, ce qui simplifie son installation dans les tableaux électriques existants ou nouveaux.

Oui, il est important de s'assurer que l'emplacement choisi pour le module est facilement accessible pour l'entretien et le remplacement des fusibles. De plus, la cloison sur laquelle l'unité sera fixée doit être suffisamment solide pour supporter son poids, et un dégagement suffisant doit être prévu au-dessus du module pour permettre le retrait du couvercle.

Le module CZone ACOI nécessite une alimentation en courant continu (DC) pour son fonctionnement interne et sa communication NMEA 2000. Cette alimentation est connectée via un goujon M8 (5/16") pour le positif (couple de serrage max 8-10NM) et un goujon M6 (1/4") pour le négatif (couple de serrage max 4-5Nm). Les circuits CA de 230V qu'il contrôle sont gérés séparément.

L'adresse du module sur le réseau CZone est définie à l'aide de commutateurs DIP. Il est crucial que chaque module ait un numéro de commutateur DIP unique qui doit correspondre au réglage dans la configuration logicielle pour fonctionner correctement sur le réseau.

Oui, le module CZone ACOI, comme d'autres modules CZone, dispose d'un port USB qui permet de mettre à jour facilement le système, y compris le micrologiciel et la configuration, à partir d'une clé USB.

Oui, ce module est entièrement compatible avec le réseau NMEA 2000. Il est conçu pour communiquer via ce protocole standard, permettant une intégration et une interaction fluides avec d'autres appareils compatibles NMEA 2000 à bord.

Pour la configuration, les fichiers *.zcf (fichier de configuration) et CZone.bak (copie de sauvegarde) sont utilisés. Pour les mises à jour du micrologiciel, des fichiers *.czfwp sont nécessaires. Des fichiers *.csv peuvent également être générés pour lister des informations sur le système et les modules connectés.

La clé USB utilisée pour les mises à jour du système CZone doit être formatée en FAT32. Des tailles de clé USB allant jusqu'à 32 Go sont recommandées, et la plupart des marques courantes ont été vérifiées pour leur compatibilité.

Oui, en tant qu'interface de sortie CA, le CZone ACOI DIN MNT PCA kit C/W TAIL 230V est spécifiquement conçu pour s'intégrer et étendre les capacités de contrôle et de surveillance aux circuits CA au sein d'un système de commutation numérique CZone existant.

Bien que le module CZone ACOI gère des circuits CA de 230V pour les charges, son alimentation interne et sa communication NMEA 2000 sont conçues pour fonctionner avec des systèmes DC de 9 à 32V. Cela le rend compatible avec les installations maritimes typiques utilisant des systèmes 12V ou 24V DC pour l'alimentation de contrôle du module lui-même.
