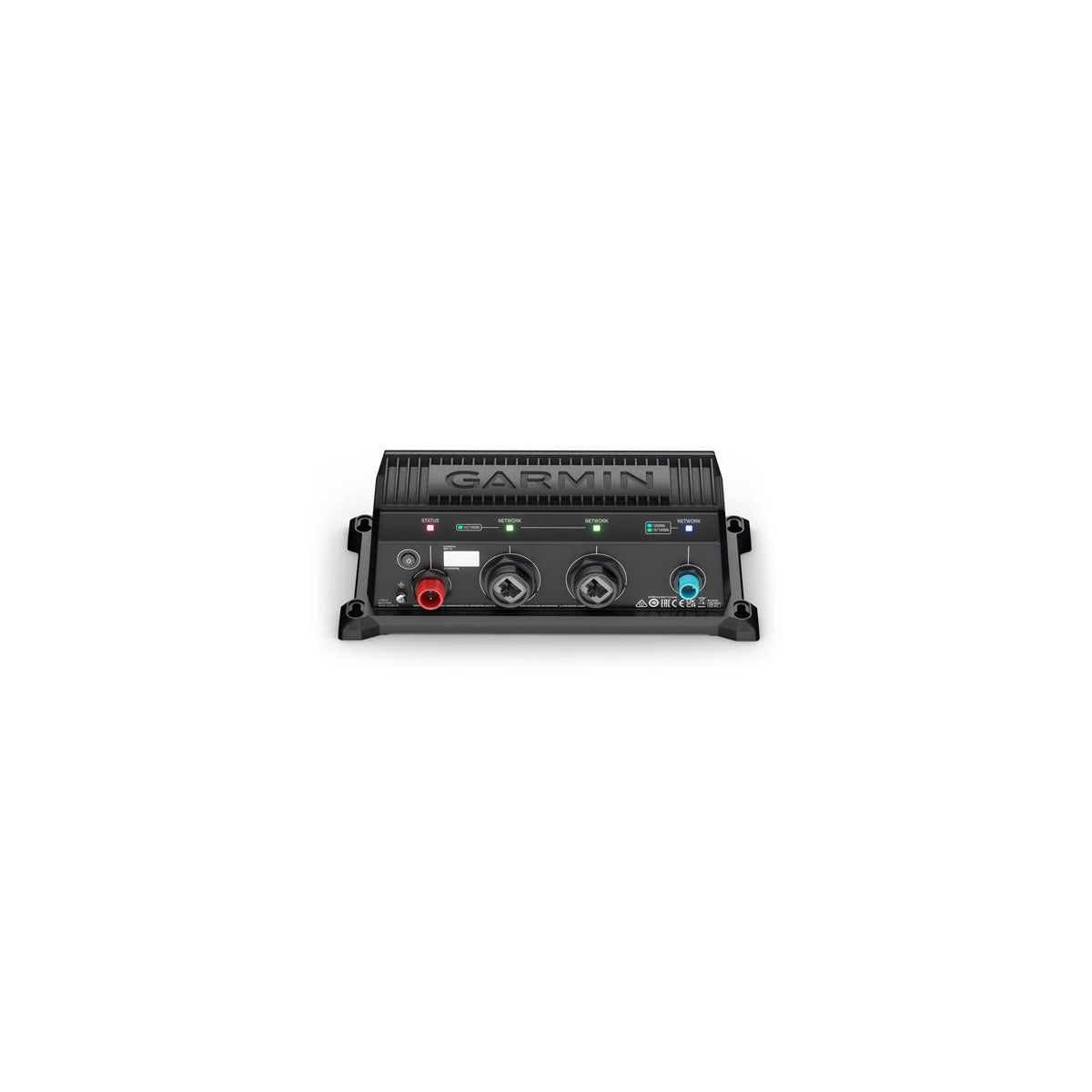

BlueNet™ 30 Gateway

Urządzenie Garmin BlueNet™ 30 Gateway zostało zaprojektowane do łączenia istniejących urządzeń sieci morskiej Garmin (Garmin Marine Network) z mapami nawigacyjnymi lub nowej generacji sieciami Garmin BlueNet. Zapewnia pełną komunikację i integrację systemów, umożliwiając modernizację instalacji bez konieczności wymiany całego wyposażenia.

Nie, bramka Garmin BlueNet™ 30 Gateway jest zaprojektowana wyłącznie do użycia w przypadku podłączania istniejących urządzeń sieci morskiej Garmin do plotera map lub sieci Garmin BlueNet. Nie jest konieczna, jeśli nie posiadasz plotera map Garmin BlueNet.

W sieci mieszanej należy zainstalować tylko jeden mostek Garmin BlueNet™ 30. Próba instalacji więcej niż jednego mostka w tej samej sieci spowoduje słabą wydajność lub brak komunikacji między urządzeniami.

Należy podłączyć bramkę Garmin BlueNet™ 30 Gateway do źródła zasilania 12–24 V DC poprzez styk łodzi lub inny fizyczny wyłącznik. Urządzenie pobiera energię także po wyłączeniu systemu i rozładuje akumulator, jeśli zostanie podłączone bezpośrednio bez wyłącznika.

Podczas montażu upewnij się, że urządzenie jest zainstalowane w miejscu, które nie będzie zalewane, ma odpowiednią wentylację zapobiegającą nagrzewaniu się, oraz znajduje się co najmniej 2,54 cm (1 cal) od kabli i innych potencjalnych źródeł zakłóceń. Miejsce montażu musi również zapewniać wystarczająco dużo przestrzeni do prowadzenia i podłączania wszystkich kabli.

Kable sieciowe Garmin BlueNet™ posiadają mniejsze złącza, co ułatwia prowadzenie i instalację okablowania. Mimo podobnego wyglądu, kable sieciowe Garmin BlueNet™ nie są identyczne z kablami NMEA 2000® i nie mogą być stosowane wymiennie.

Jeśli występują zakłócenia, możesz użyć śruby uziemiającej umieszczonej na obudowie, aby podłączyć urządzenie do masy hydraulicznej jachtu i pomóc w eliminacji zakłóceń. W większości sytuacji instalacyjnych nie będzie konieczności dodatkowego uziemienia ramy.

Aby połączyć istniejące urządzenia sieci morskiej Garmin z Gateway, wykonaj następujące kroki:

Istniejące urządzenia sieci morskiej Garmin muszą być podłączone do jednego z dwóch portów sieci morskiej Garmin w urządzeniu Gateway. Jeśli masz więcej niż dwa istniejące urządzenia, muszą one najpierw połączyć się ze sobą lub z przełącznikiem GMS™ 10. Następnie tylko jedno istniejące urządzenie lub przełącznik GMS™ 10 powinno być podłączone do Gateway. Jeśli masz tylko dwa istniejące urządzenia, możesz je podłączyć bezpośrednio do Gateway.

Aby połączyć urządzenia Garmin BlueNet™ z Gateway, wykonaj następujące kroki:

Wszystkie urządzenia Garmin BlueNet™ muszą być podłączone przez port kabla Garmin BlueNet™ w Gateway. Wszystkie urządzenia Garmin BlueNet™ muszą być ze sobą połączone lub do przełącznika Garmin BlueNet™ 20. Tylko jedno urządzenie Garmin BlueNet™ lub przełącznik Garmin BlueNet™ 20 może być podłączone do Gateway.

Tak, akcesoria montażowe są dołączone do urządzenia. Należy jednak pamiętać, że mogą one nie być odpowiednie do wszystkich powierzchni montażowych i w razie potrzeby może być konieczne użycie własnych akcesoriów.

Tak, do tego akcesorium ma zastosowanie standardowa ograniczona gwarancja Garmin.

Nie, koncentrator OnDeck™ GTB 10 nie powinien być podłączony przez bramę Garmin BlueNet™ 30 Gateway. Musi być podłączony bezpośrednio do plotera Garmin BlueNet™ lub przełącznika Garmin BlueNet™ 20 za pomocą kabla adaptera sieciowego Garmin BlueNet™ do RJ45 (nr ref. 010-12531-01). Podłączenie przez Gateway spowoduje problemy z wydajnością sieci.

Aby zapewnić optymalną wydajność, jeśli masz kilka systemów stereo Fusion® kompatybilnych ze sobą i połączonych przez technologię sieciową Fusion PartyBus™, należy podłączyć jeden z systemów stereo lub dedykowany przełącznik sieci Fusion PartyBus™ do plotera Garmin BlueNet™ lub przełącznika Garmin BlueNet™ 20. Do tego połączenia zaleca się użycie odpowiedniego adaptera sieciowego Garmin BlueNet™ do RJ45 (nr ref. 010-12531-02).

Wszystkie kompatybilne kamery IP muszą być podłączone do urządzenia śledzącego mapy Garmin BlueNet™ lub przełącznika Garmin BlueNet™ 20, aby zapewnić optymalną wydajność. Jeśli kamera IP jest już zainstalowana i podłączona do istniejącego urządzenia śledzącego mapy sieci morskiej Garmin na Twoim jachcie, nie ma konieczności jej odłączania i ponownego okablowywania w celu podłączenia do urządzenia śledzącego mapy Garmin BlueNet™, chyba że wszystkie istniejące urządzenia śledzące mapy sieci morskiej Garmin zostaną usunięte.

Przycisk zasilania Gateway jest przeznaczony wyłącznie do celów diagnostycznych. Urządzenie włącza się automatycznie po otrzymaniu zasilania. Aby włączać i wyłączać je codziennie, należy podłączyć je do źródła zasilania poprzez stacyjkę łodzi lub inny ręczny przełącznik.

Tak, w razie potrzeby możesz zainstalować to urządzenie na opcjonalnym uchwycie montażowym przeznaczonym do montażu bramy Garmin BlueNet™ 30 oraz przełącznika Garmin BlueNet™ 20. Uchwyt ten jest sprzedawany osobno.

Jeśli montujesz urządzenie na laminacie, podczas wiercenia otworów pilotowych użyj wiertła do pogłębiania i wykonaj pogłębienie tylko przez górną warstwę żelkotu. Zapobiegnie to pękaniu warstwy żelkotu podczas dokręcania śrub.

Tak, kabel zasilający Gateway zawiera wbudowany bezpiecznik w obudowie. Należy go bezwzględnie pozostawić podczas podłączania zasilania. W gnieździe bezpiecznika musi znajdować się odpowiedni bezpiecznik, zgodnie ze specyfikacją produktu, aby zapobiec ryzyku obrażeń lub uszkodzeń urządzenia spowodowanych pożarem lub przegrzaniem.

Urządzenie Garmin BlueNet™ 30 Gateway zostało zaprojektowane do tworzenia przewodowych połączeń sieciowych między istniejącymi urządzeniami sieci morskiej Garmin a nowej generacji urządzeniami Garmin BlueNet. Dokumentacja nie wspomina o bezpośrednich możliwościach połączeń bezprzewodowych samego Gateway.

Brama Garmin BlueNet™ 30 Gateway posiada dedykowane porty dla każdego typu sieci. W przypadku istniejących urządzeń sieci morskiej Garmin (Legacy Garmin Marine Network) wykorzystuje porty kabli sieci morskiej Garmin, które są kompatybilne z większymi złączami, podobnymi do powszechnych złącz sieciowych RJ45. Dla urządzeń Garmin BlueNet™ używa portu kabla Garmin BlueNet™ z mniejszymi złączami, zaprojektowanymi w celu ułatwienia prowadzenia i instalacji kabli.
