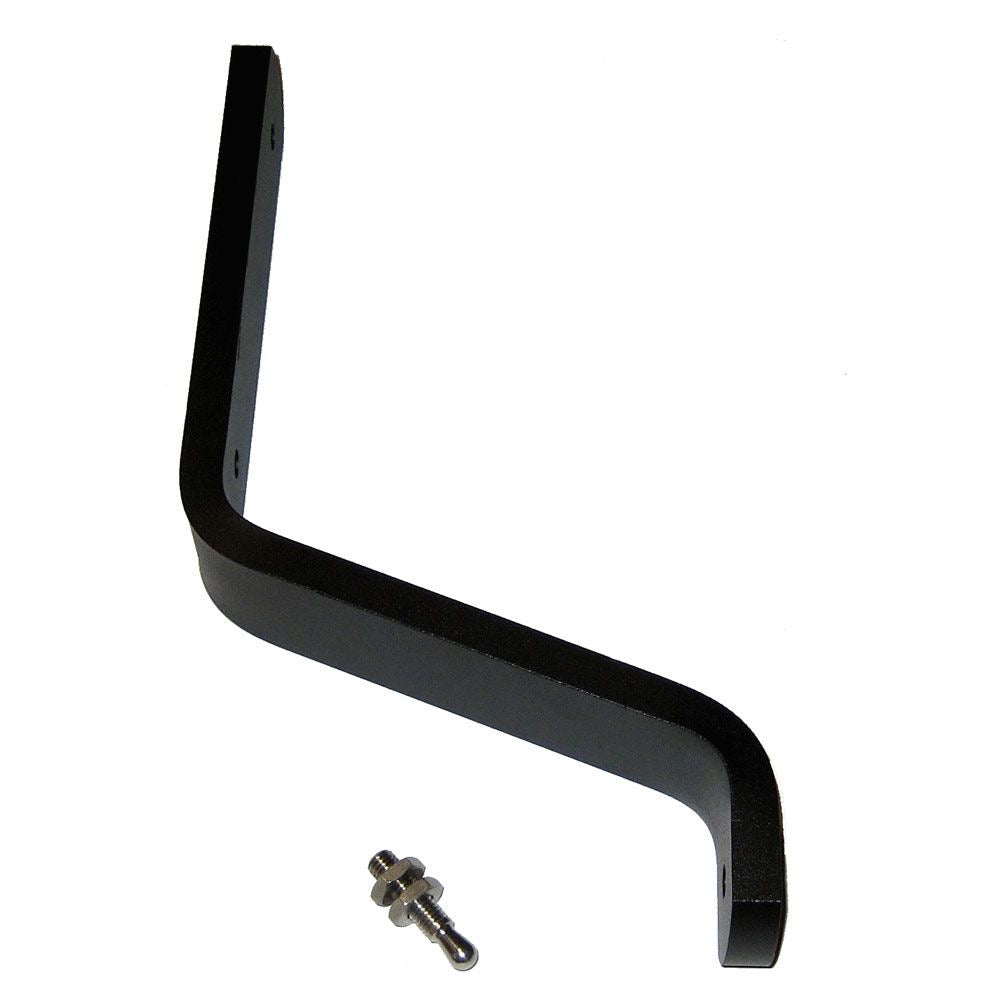

Kolanko 127 mm

Odnośnik D160 koryguje wysokość między rumplem a siłownikiem pilota. Utrzymuje popychacz w osi poziomej i bez naprężeń.

Ten element jest wymagany, gdy kolumna sterowa nie znajduje się na odpowiedniej wysokości względem siłownika. Numer części zależy od zmierzonego przesunięcia pionowego.

W instrukcji obsługi Raymarine, D160 oznacza 127 mm, gdy przycisk znajduje się pod drążkiem, oraz 152 mm, gdy jest umieszczony powyżej drążka.

Ten typ uchwytu stosowany jest w instalacjach Raymarine autopilota steru ręcznego, zwłaszcza w modelach tiller drives ST1000/ST2000 oraz Evolution Tiller Drive, w zależności od geometrii kokpitu.

Należy zmierzyć pionowe przesunięcie między osią siłownika a rumplem, a następnie wybrać referencję, której wymiar odpowiada tabeli Raymarine.

Podpora/kolano koryguje wysokość rumpla. Przedłużka trzpienia koryguje odległość wzdłużną między punktem stałym siłownika a rumplem.

Montaż zależy od łodzi i autopilota. Należy postępować zgodnie z instrukcją obsługi Raymarine i sprawdzić wymiary przed wykonaniem jakichkolwiek otworów lub trwałego mocowania.

Zmierz położenie siłownika, wysokość rumpla oraz planowany punkt mocowania. Skysat może pomóc dobrać odpowiednią referencję na podstawie tych pomiarów.
