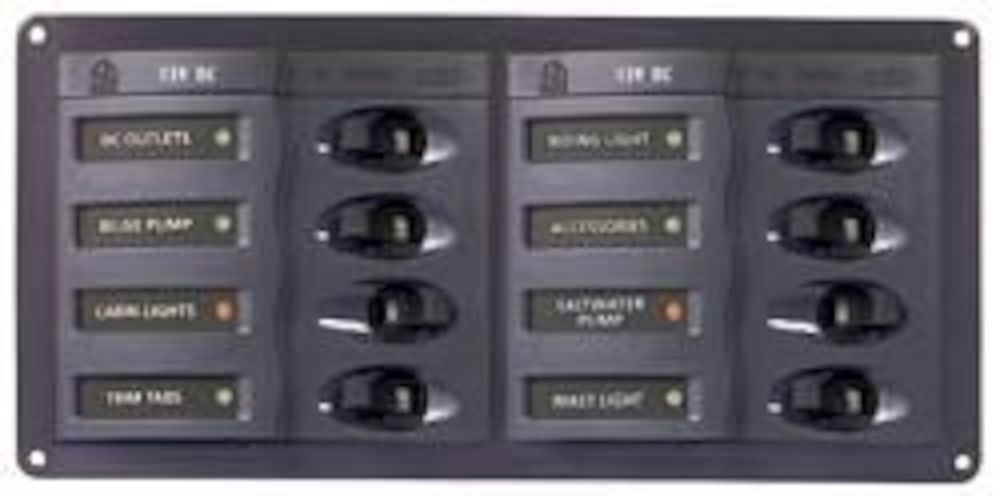

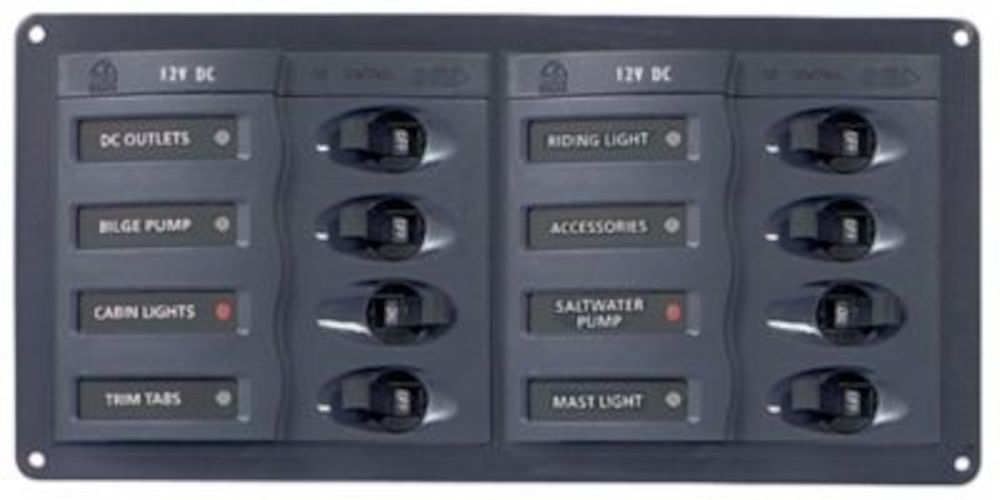

Panneau disjoncteurs 8 pôles CC 12 V
En stock
Caractéristiques techniques
Caractéristiques techniques
| Tension nominale | 12V |
| Ampérage | 20.0 |
| Nombre de circuits | 8.0 |
| Nombre de pôles | Unipolaire |
| Parcs de batteries supportés | 1.0 |
| Type d'interrupteur de batterie | Aucun |
| Méthode de contrôle de l'interrupteur de batterie | Aucun |
| Type de réinitialisation du disjoncteur | Manuel |
| Type de disjoncteur | Unipolaire |
| Méthode de protection des circuits | Disjoncteur |
| Courant continu nominal du DVSR | 0.0 |
| Type de montage | Encastré |
| Indice IP | IP20 |
| Protection contre les surcharges | Oui |
| Protection contre les courts-circuits | Oui |
| Type d'écran | Aucun |
| Réseau filaire | Aucun |
| Certifications | ABYC,CE,UL1500,SAE J1171 |
| Plage de température de fonctionnement | -25 à +60 |
| Code-barres du produit | 50870216002274 |
| Matériau du corps | Polymère de qualité marine |
| Breaker Ratings Configuration | 2x5A, 2x10A, 3x15A, 1x20A |
| Breaker Type | Magnétique-hydraulique |
| Protection anti-déflagrante | Oui |
| Interrupt Capacity A | 2500.0 |
| Indice de protection IP (panneau avant) | IP65 |
| Qualité marine | Oui |
| Max Voltage | 12 |
| Nombre de fusibles | 0 |
| Plage tension fonctionnement | 9-15 |
| Orientation | Horizontal |
| Panel Material | Polymère de qualité marine |
| Poles | 8.0 |
| Consommation électrique (mA) | 50 |
| Catégorie de produit niveau 1 | Power Distribution & Management |
| Catégorie de produit niveau 2 | Distribution Panels |
| Catégorie de produit niveau 3 | DC Panels |
| Description longue du produit | Le panneau de disjoncteurs BEP 901H, référence PAN 8SP DC12V H MC5, est conçu pour la distribution et la protection des circuits électriques 12V DC à bord des navires. Ce modèle horizontal intègre huit disjoncteurs unipolaires pré-installés, avec une configuration adaptée aux charges courantes : deux de 5 ampères, deux de 10 ampères, trois de 15 ampères et un de 20 ampères. Fabriqué en Nouvelle-Zélande, il offre une solution fiable pour la gestion de l'énergie à bord. Construction Robuste et Disjoncteurs Haute PerformanceContrairement aux systèmes de distribution numériques comme CZone, le panneau BEP 901H propose une... |
| Description courte du produit | BEP Circuit Breaker Panel DC 12V 8x Single Pole 2x5A 2x10A 3x15A 1x20A Horizontal |
| Product Dimensions Lwh Mm | 200 x 120 x 70 |
| Nom du modèle | 901H |
| Nom court du produit | PAN 8SP DC12V H MC5 |
| Product Status | Actif |
| Type de produit | Panneau de disjoncteurs |
| Poids net du produit | 0.8 |
| Reset Type | Manuel |
| Storage Temperature Range C | -30 à +70 |
| Terminal Stud | Goujons en cuivre étamé |
| Terminal Stud Material | Cuivre étamé |
| Total Current Capacity | 95 |
| Entrée filaire | DC Power |
| Sortie filaire | DC Power |
Description détaillée
Description détaillée
Le panneau de disjoncteurs BEP 901H, référence PAN 8SP DC12V H MC5, est conçu pour la distribution et la protection des circuits électriques 12V DC à bord des navires. Ce modèle horizontal intègre huit disjoncteurs unipolaires pré-installés, avec une configuration adaptée aux charges courantes : deux de 5 ampères, deux de 10 ampères, trois de 15 ampères et un de 20 ampères. Fabriqué en Nouvelle-Zélande, il offre une solution fiable pour la gestion de l'énergie à bord.
Construction Robuste et Disjoncteurs Haute Performance
Contrairement aux systèmes de distribution numériques comme CZone, le panneau BEP 901H propose une approche directe et physique. Sa construction en aluminium laqué de qualité marine garantit une excellente résistance à la corrosion. Les disjoncteurs magnéto-thermiques Airpax assurent une protection précise et répétable des circuits, sans dégradation dans le temps, contrairement aux fusibles ou aux disjoncteurs thermiques. Le panneau est certifié conforme aux normes ABYC, gage de sécurité et de fiabilité pour une installation professionnelle.
Installation Simplifiée et Visualisation Claire
Le panneau BEP 901H est livré avec un jeu d'étiquettes et un bus négatif à 6 voies pour faciliter le câblage. Les circuits sont identifiés par des voyants LED rouges indiquant la mise sous tension, et des rétroéclairages LED verts pour une lecture aisée des étiquettes, même dans des conditions de faible luminosité. La façade clip-on offre une finition esthétique et professionnelle. Ce modèle se distingue de son homologue vertical (BEP 901V) par son orientation horizontale, adaptée à des espaces de montage spécifiques dans les tableaux électriques.
Avis de l'expert
Avis de l'expert
Pol CONIN
Responsable digital
« Un standard de fiabilité pour la distribution 12V »
