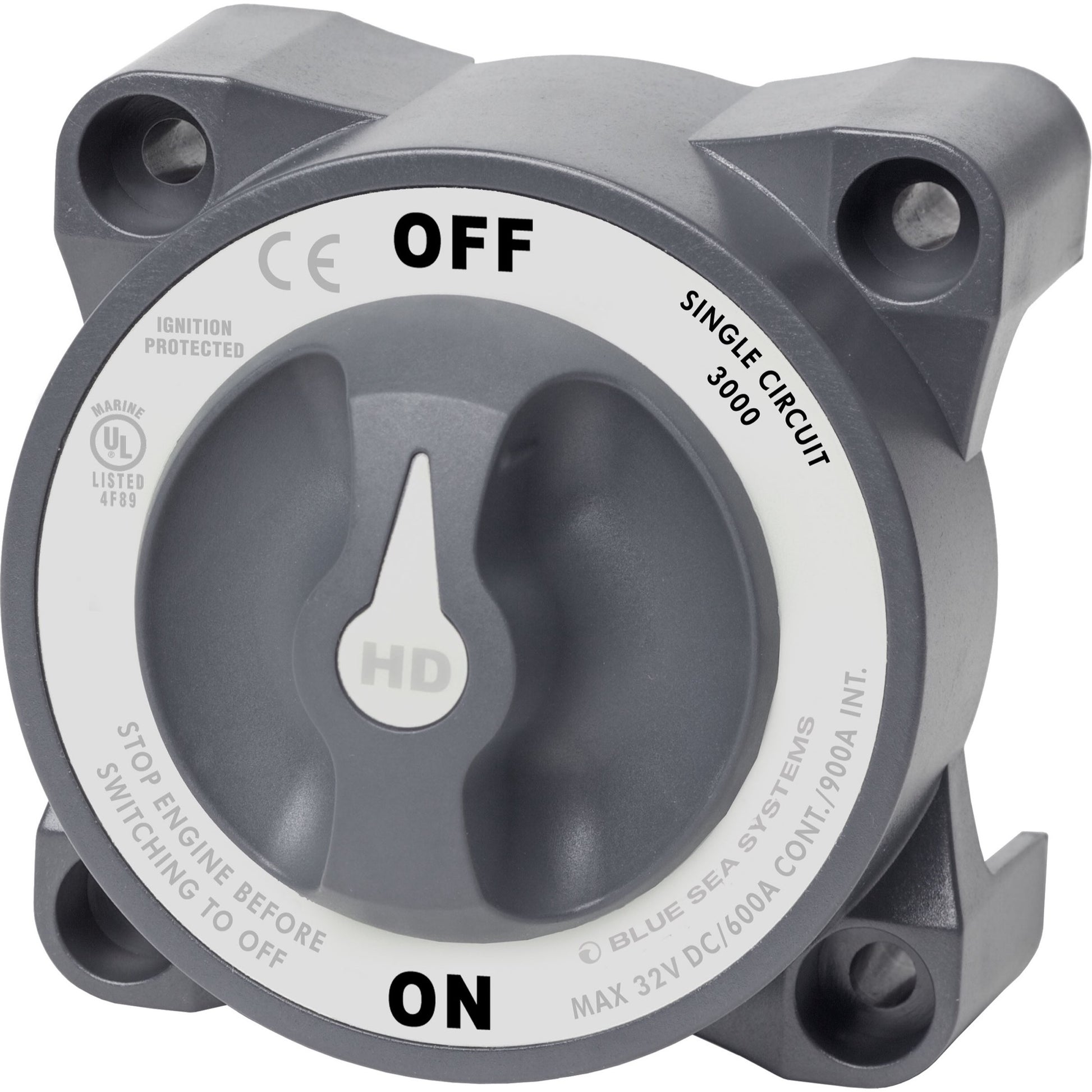

HD-Series Heavy Duty On-Off Battery Switch - HD-Series Heavy Duty On-Off Battery Switch

HD-Series Heavy Duty On-Off Battery Switch - Dimensioned Drawing

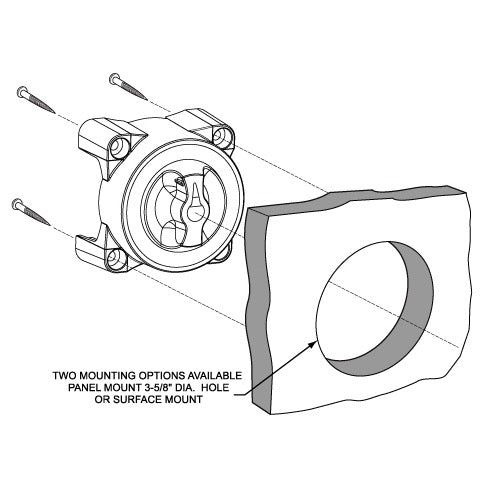

HD-Series Heavy Duty On-Off Battery Switch - Mounting Diagram

Livraison offerte dès 150€ en France
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Blue Sea Systems

3000-BSS

Coupe-batterie marche/arrêt HD-Series renforcé

Le coupe-batterie BLUE SEA HD-Series On-Off (PN 3000) est conçu pour la gestion de puissance élevée sur les bateaux équipés de grands moteurs diesel. Avec une capacité continue de 500 A et un courant de démarrage de 1 750 A (30 sec), il assure une déconnexion fiable d'un banc de batteries jusqu'à 32 V DC. Ses bornes M12 en cuivre étamé, sa protection IP66 et sa conformité aux normes ABYC/UL/SAE en font une solution robuste et sécurisée, surpassant les capacités des séries m-Series et e-Series pour les applications intensives. Le produit inclut uniquement le coupe-batterie.

Prix publicBénéficier du tarif pro

155,52€

TTC Expédition calculée au moment du paiement.

En stock

Livraison offerte dès 150€ en France
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Usage du produit	Déconnexion de batterie pour applications marines à courant élevé
Type de switch	Circuit unique ON-OFF
Courant continu (A)	500
Courant intermittent (A)	900
Courant de démarrage (A)	1750
Maximale tension dc	32
Nombre de pôles	1
Positions	2
Type de borne	Goujon en cuivre étamé
Taille de borne	M12-1.75 (1/2")
Type de connexion câblage	À goujon
Type de contrôle	Rotatif
Type de montage	Montage en surface ou sur panneau arrière
Indice IP	IP66
Plage tension fonctionnement	0-32V
Diamètre de découpe du panneau	76.2
Dimensions (L x H x P)	97.8 x 97.8 x 78.7
Couleur de l'actionneur	Rouge
Style d'actionneur	Rotatif
Ampérage	500
Battery Inputs Count	1
Cable Size To Meet Ratings Awg	4/0
Cable Size To Meet Ratings Mm2	120
Certifications	UL 1107,UL 1500,SAE J1171,ISO 8846,ABYC,CE
Ignition Protection Standard	UL 1500, SAE J1171
Type d'installation	Montage en surface ou sur panneau arrière
Voyant lumineux	Non
Mounting Hardware Type	Vis
Taille des vis de montage (métrique)	M6
Tension nominale	12V/24V
Type de produit	Interrupteur de batterie
Switching Current Rating	25
Fonction de l'interrupteur	Commute une seule batterie vers un seul groupe de charges
Terminal Stud Length Mm	22.22
Terminal Torque Nm	24.86

Accessoires

Bloc-fusible terminal MRBF - 30 à 300 A

47,66€

Acheter

Fusible terminal MRBF 100 A

27,50€

Acheter

MaxiBus 250A avec capot - six goujons 5/16"-18

97,78€

Acheter

Presse-étoupe CableClam 0.68"

32,18€

Acheter

Presse-étoupe CableClam 0.83"

33,26€

Acheter

Presse-étoupe CableClam 1.40"

36,86€

Acheter

Jeu de 60 étiquettes noires

14,98€

Acheter

Porte fusible ANL 35-300 A avec couvercle

43,13€

Acheter

Fusible MEGA 300A

17,06€

Acheter

Description détaillée

Conçu pour les environnements marins exigeants, le coupe-batterie HD-Series Heavy Duty On-Off de BLUE SEA (PN 3000) offre une gestion robuste de l'alimentation. Cet interrupteur de batterie à circuit unique est adapté aux applications nécessitant des courants élevés, comme les grands moteurs diesel. Il permet de déconnecter une seule batterie ou un banc de batteries pour des raisons de sécurité ou de maintenance.

Capacités de Courant Élevées et Construction Robuste

Le coupe-batterie HD-Series 3000-BSS se distingue par ses capacités de courant importantes : un courant de démarrage de 1 750 A pendant 30 secondes, un courant intermittent de 900 A pendant 5 minutes, et un courant continu de 500 A. Il supporte une tension maximale de 32 V DC. Ses bornes M12-1.75 (1/2") en cuivre étamé assurent une conductivité maximale et une excellente résistance à la corrosion. La conception monobloc des goujons de borne BLUE SEA garantit des connexions stables et durables, évitant le desserrage au fil du temps. Ces bornes de 22,22 mm (7/8") de longueur peuvent accueillir plusieurs cosses de câble, acceptant des câbles de batterie jusqu'à 4/0 AWG (120 mm²).

Conformité et Installation Flexible

Cet interrupteur est certifié pour la protection contre l'allumage selon UL 1500 et SAE J1171, le rendant sûr pour les bateaux à moteur essence. Il est également listé UL 1107 et respecte les exigences ABYC pour les coupe-batteries. Son indice de protection IP66 assure une résistance à la poussière et aux projections d'eau puissantes. Le design du boîtier permet un montage en surface ou sur panneau arrière, offrant une flexibilité d'installation. Contrairement aux séries m-Series (300 A continu, 48 V DC) et e-Series (350 A continu, 48 V DC) de BLUE SEA, le HD-Series est spécifiquement dimensionné pour les besoins en courant plus élevés des installations avec de grands moteurs diesel, bien que sa tension maximale soit limitée à 32 V DC.

Documentations

Type	Nom
	EN - Instructions - HD-Series Heavy Duty On-Off Battery Switch
	EN - M Series, E Series, And Hd Series Battery Switch Ope... - HD-Series Heavy Duty On-Off Battery Switch
	EN - Manual - HD-Series Heavy Duty On-Off Battery Switch
	EN - Certificate - HD-Series Heavy Duty On-Off Battery Switch
	EN - Certificate - HD-Series Heavy Duty On-Off Battery Switch
	EN - Certificate - HD-Series Heavy Duty On-Off Battery Switch

Avis de l'expert

« Analyse technique du coupe-batterie BLUE SEA HD-Series pour fortes charges »

Le coupe-batterie BLUE SEA HD-Series On-Off (PN 3000) est un composant essentiel pour les systèmes électriques marins de forte puissance. Sa conception "Heavy Duty" le positionne clairement au-dessus des séries m-Series ou e-Series, offrant une capacité de gestion de courant continu de 600 A, ce qui est crucial pour les grands moteurs diesel et les installations à forte consommation. L'intégration de bornes robustes M12 en cuivre étamé, avec une longueur de 22,22 mm, est un avantage significatif, permettant la connexion de plusieurs câbles de forte section (jusqu'à 120 mm²) sans compromettre la sécurité ou la conductivité. Cette caractéristique réduit les points de défaillance potentiels dans les circuits de puissance.

D'un point de vue installation, le positionnement de cet interrupteur doit être stratégique : proche des batteries pour minimiser la longueur des câbles de forte section, tout en restant facilement accessible pour les opérations d'urgence ou de maintenance. La protection contre l'allumage (conforme UL 1500, SAE J1171) le rend impératif pour toute installation à bord de navires à moteur essence, garantissant une sécurité accrue contre les risques d'explosion. Il est impératif de respecter le couple de serrage de 24,86 N·m pour les bornes afin d'assurer une connexion optimale et d'éviter l'échauffement. Il est également crucial de ne jamais couper l'alimentation pendant que le moteur tourne, afin de protéger l'alternateur. Ce modèle est parfaitement adapté aux navires nécessitant une coupure simple et fiable d'un unique banc de batteries, sans fonctions de sélection ou de combinaison. Pour des gestions de bancs multiples ou des fonctions plus complexes, les modèles de la gamme HD-Series avec sélecteur ou Dual Circuit Plus seraient à considérer.

Durabilité

Facilité d'installation

Rapport performance / prix

Pièces de rechange

Fusible MEGA 300A

17,06€

Acheter

Fusible terminal MRBF 100 A

27,50€

Acheter

Fusible AMI/MIDI - 30 A (2 pièces)

11,81€

Acheter

Fusible AMI/MIDI - 50 A (2 pièces)

11,81€

Acheter

Jeu de 60 étiquettes noires

14,98€

Acheter

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

Coupe-batterie marche/arrêt HD-Series renforcé

155,52€

Complétez votre installation avec des

Équipements complémentaires

Relais de charge automatique ML-ACR avec contrôle manuel - 12V DC 500A - ML-ACR Automatic Charging Relay with Manual Control - 12V DC 500A

Relais de charge automatique ML-ACR avec contrôle manuel - 12V DC 500A - Wiring Diagram

Blue Sea Systems

Relais de charge automatique ML-ACR avec contrôle manuel - 12 V CC 500 A

Ref : 7622B-BSS

434,88€

Panneau de disjoncteur Contura 4 positions - Water Resistant Circuit Breaker Panel 4 Position-Black

Blue Sea Systems

Panneau de disjoncteur Contura 4 positions

Ref : 8372-BSS

239,04€

Panneau de disjoncteur Contura 8 positions - Water Resistant Circuit Breaker Panel 8 Position-Black

Blue Sea Systems

Panneau de disjoncteur Contura 8 positions

Ref : 8371-BSS

407,52€

Panneau de disjoncteur étanche WeatherDeck® 12V DC - Gris 8 positions - WeatherDeck® 12V DC Waterproof Circuit Breaker Panel - Gray 8 Positions

Blue Sea Systems

Panneau de disjoncteur étanche WeatherDeck® 12 V CC - Gris 8 positions

Ref : 4378-BSS

309,60€

Bloc de fusibles à lame ST - 12 circuits avec bus négatif et couvercle - ST Blade Fuse Block - 12 Circuits with Negative Bus and Cover

Bloc de fusibles à lame ST - 12 circuits avec bus négatif et couvercle - Dimensioned Drawing

Blue Sea Systems

Bloc de fusibles ST Blade - 12 circuits avec bus négatif et couvercle

Ref : 5026B-BSS

95,40€

Bloc de fusibles à lame ST - 6 circuits avec bus négatif et couvercle - ST Blade Fuse Block - 6 Circuits with Negative Bus and Cover

Bloc de fusibles à lame ST - 6 circuits avec bus négatif et couvercle - Dimensioned Drawing

Blue Sea Systems

Bloc de fusibles ST Blade - 6 circuits avec bus négatif et couvercle

Ref : 5025B-BSS

76,32€

Blue Sea Systems

Bornier 30A 10 circuits

Ref : 2510B-BSS

15,91€

12/24V DC Dual USB Charger 4.8A with Intelligent Device Recognition - 12/24V DC Dual USB Charger 4.8A with Intelligent Device Recognition

Blue Sea Systems

Chargeur double USB 12/24 V CC 4.8 A avec reconnaissance intelligente des appareils

Ref : 1045-BSS

70,92€

12/24V Dual USB 2.1A Charger - 12/24V Dual USB 2.1A Charger

12/24V Dual USB 2.1A Charger - Socket Dimensioned Drawing

Blue Sea Systems

Chargeur double USB 12/24 V 2.1 A

Ref : 1016-BSS

40,39€

Questions fréquentes

Besoin d'aide ? Contactez-nous

Quel est l'usage principal du coupe-batterie BLUE SEA HD-Series Heavy Duty On-Off ?

Le coupe-batterie HD-Series Heavy Duty On-Off de BLUE SEA est conçu pour déconnecter un seul banc de batteries. Il permet d'isoler la batterie ou le banc de batteries pour des raisons de sécurité, de maintenance ou lorsque le bateau n'est pas utilisé, notamment dans les applications nécessitant des courants élevés comme les grands moteurs diesel.

Quelle est la capacité de courant de démarrage (cranking rating) du modèle 3000-BSS ?

Le coupe-batterie HD-Series 3000-BSS peut supporter un courant de démarrage (cranking rating) de 1 750 ampères (A) pendant 30 secondes.

Quelle est la tension maximale de fonctionnement supportée par cet interrupteur ?

La tension maximale de fonctionnement supportée par le coupe-batterie HD-Series Heavy Duty On-Off est de 32 Volts DC (courant continu).

Quels sont les matériaux utilisés pour les goujons des bornes ?

Les goujons des bornes sont fabriqués en cuivre étamé. Ce matériau assure une conductivité maximale et une excellente résistance à la corrosion, essentielle dans les environnements marins.

Quelle est la taille des bornes de raccordement ?

Les bornes de raccordement sont de taille M12-1.75, ce qui correspond à un diamètre de 1/2 pouce.

Quelle est la longueur des goujons de borne ?

Les goujons de borne ont une longueur de 22,22 mm (7/8 pouces). Cette longueur permet d'accueillir plusieurs cosses de câble pour des connexions flexibles.

Combien de câbles de charge peuvent être connectés aux bornes ?

Le coupe-batterie est doté de deux goujons pour les connexions de charge, permettant de connecter jusqu'à huit câbles de charge au total.

Quelles sont les options de montage disponibles pour ce coupe-batterie ?

Le design du boîtier de ce coupe-batterie permet un montage en surface ou un montage sur panneau arrière, offrant ainsi une flexibilité d'installation.

Où est-il recommandé d'installer le coupe-batterie sur le bateau ?

Il est recommandé de monter le coupe-batterie dans un endroit facilement accessible et proche des batteries pour faciliter son utilisation et sa maintenance.

Quel est le couple de serrage recommandé pour les écrous des bornes ?

Le couple de serrage recommandé pour les écrous des bornes est de 24,86 N·m (220 in-lb) afin d'assurer des connexions stables et sécurisées.

Quel type et quelle taille de câbles de batterie ce coupe-batterie peut-il accepter ?

Ce coupe-batterie est conçu pour accepter des câbles de batterie d'une taille allant jusqu'à 4/0 AWG (120 mm²) pour répondre à ses capacités de courant nominales.

Y a-t-il des précautions à prendre avant l'installation du coupe-batterie ?

Oui, il est impératif de déconnecter la borne positive de la batterie avant de procéder à l'installation du coupe-batterie pour des raisons de sécurité. Il est également conseillé de consulter un professionnel de l'électricité marine pour un câblage approprié.

Est-il sûr de couper l'interrupteur pendant que le moteur tourne ?

Non, il est fortement recommandé de ne pas mettre le coupe-batterie sur la position ARRÊT (OFF) pendant que le moteur est en marche. Cela pourrait endommager l'alternateur ou d'autres composants du système électrique.

Faut-il éteindre les appareils électriques avant de mettre l'interrupteur sur OFF ?

Oui, il est conseillé d'éteindre tous les appareils électriques avant de tourner le coupe-batterie sur la position ARRÊT (OFF) afin d'éviter tout pic de tension ou dommage potentiel aux équipements.

Le coupe-batterie HD-Series est-il protégé contre l'allumage pour les bateaux à moteur essence ?

Oui, cet interrupteur est certifié pour la protection contre l'allumage selon les normes UL 1500 et SAE J1171, ce qui le rend sûr pour une utilisation sur les bateaux équipés de moteurs à essence.

Quel est l'indice de protection (IP) de ce coupe-batterie contre la poussière et l'eau ?

Le coupe-batterie HD-Series possède un indice de protection IP66. Cela signifie qu'il est entièrement protégé contre la poussière et contre les jets d'eau puissants, ce qui le rend idéal pour les environnements marins.

Quelles sont les principales normes et certifications respectées par ce produit ?

Ce coupe-batterie respecte plusieurs normes et certifications importantes, notamment :

Les exigences de l'ABYC (American Boat and Yacht Council) pour les coupe-batteries.La certification UL 1107 pour les interrupteurs de puissance électrique.La protection contre l'allumage selon UL 1500 et SAE J1171.La conformité à la norme ISO 8846 et la directive 94/25/EC pour la protection contre l'allumage.

Ce coupe-batterie est-il un modèle à circuit unique ou multiple ?

Le BLUE SEA HD-Series Heavy Duty On-Off Battery Switch est un modèle à circuit unique ON-OFF. Il est conçu pour commuter une seule batterie ou un seul banc de batteries vers un groupe de charges unique.
