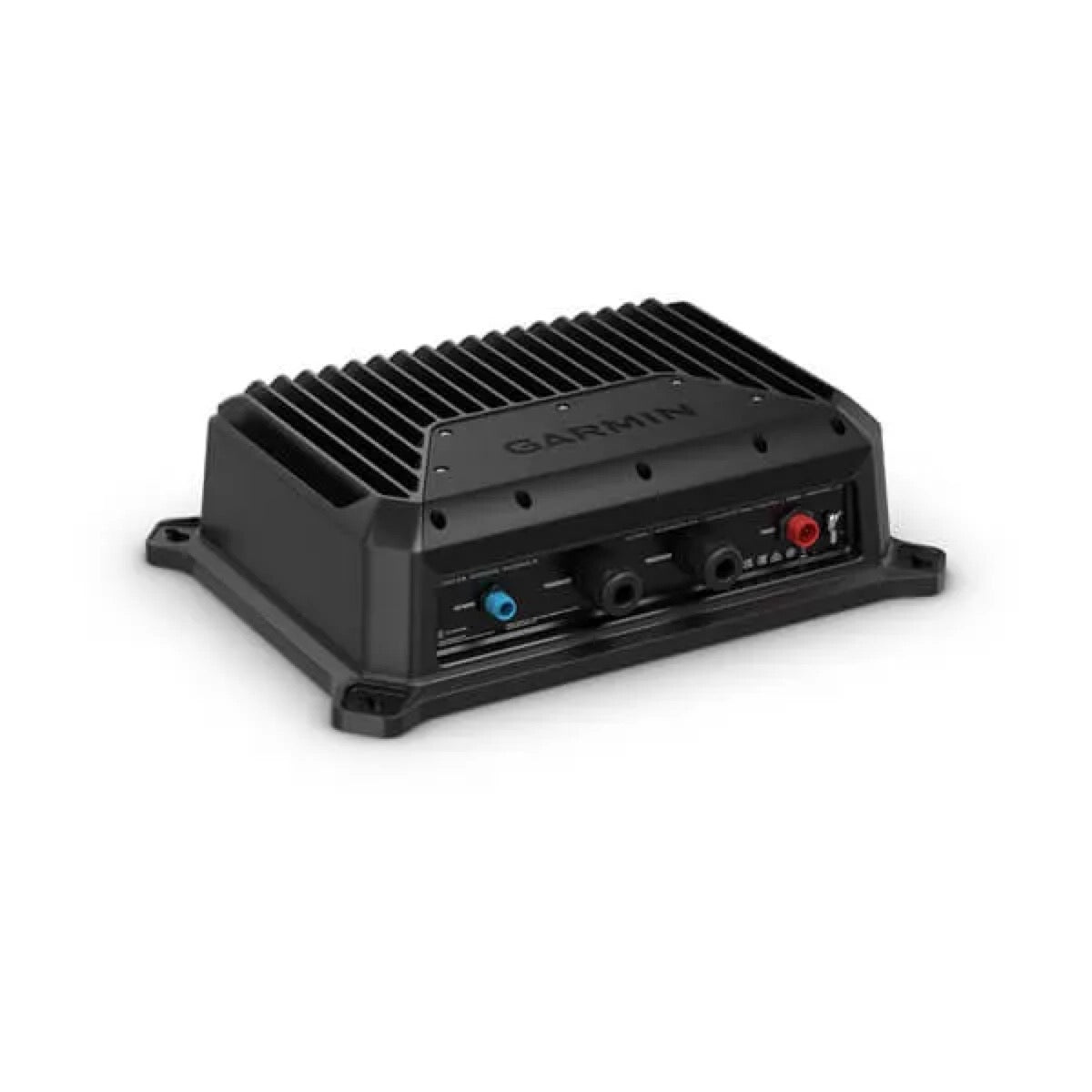

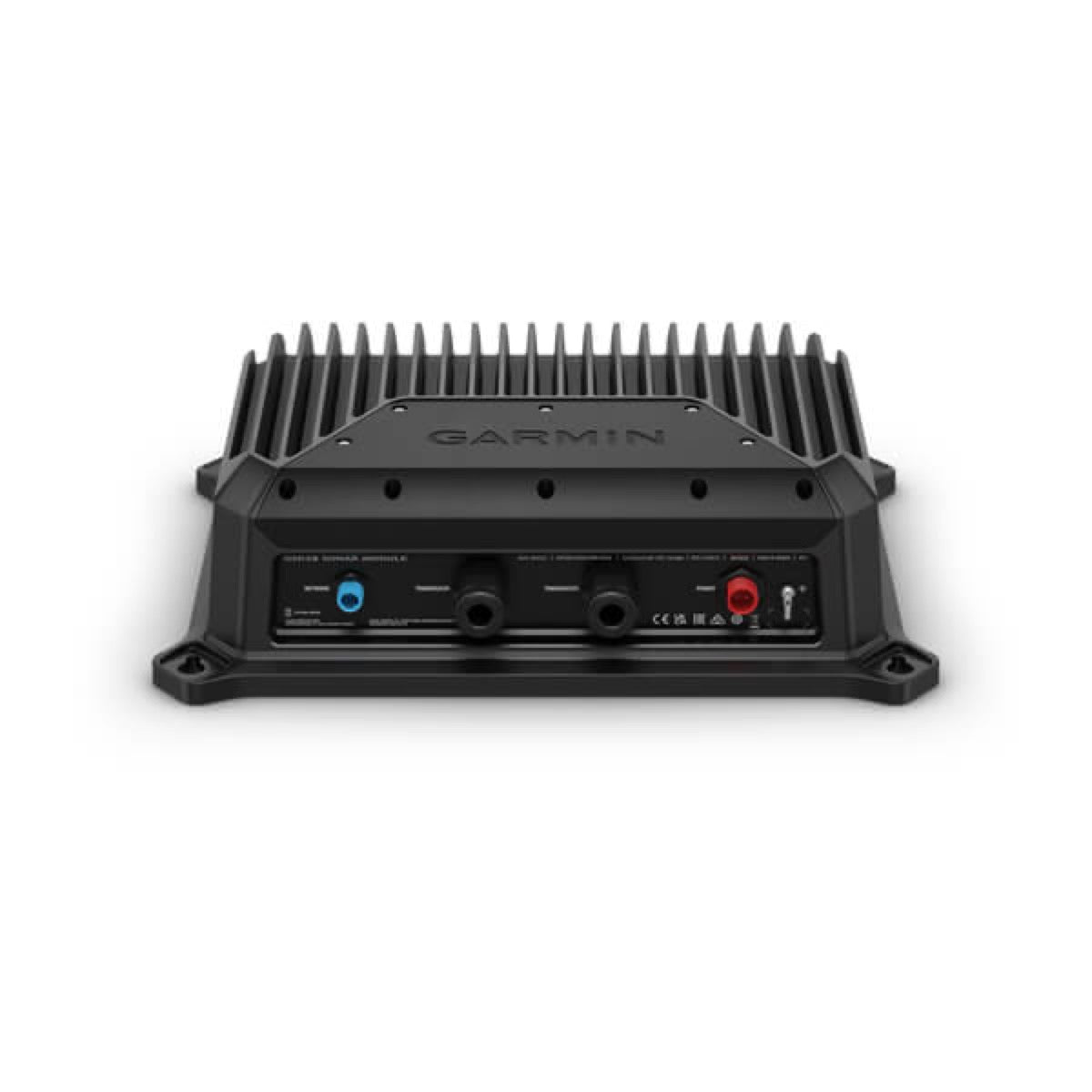

Module sondeur GSD™ 28

Le module sondeur GSD 28 est conçu pour s'intégrer aux réseaux Garmin BlueNet. Il est également compatible avec les appareils Garmin Marine Network existants. Un adaptateur femelle-femelle Garmin BlueNet vers Garmin Marine Network est inclus dans la boîte pour faciliter la connexion aux anciens systèmes sans nécessiter un recâblage complet.

Le module sondeur GSD 28 est une évolution du GSD 26, offrant des améliorations significatives. Il est plus compact horizontalement que le GSD 26, tout en utilisant les mêmes dimensions de vis de montage pour simplifier la mise à niveau. Le GSD 28 est optimisé pour les systèmes Garmin BlueNet, assurant une transmission de données haute vitesse et la compatibilité avec les futures mises à jour logicielles via un traceur Garmin BlueNet.

Le module sondeur GSD 28 requiert une alimentation de 12 ou 24 Vdc. Pour optimiser ses performances, il est recommandé de le connecter à un système d'alimentation de 24 Vdc.

Pour connecter un transducteur au module GSD 28, suivez ces étapes :

Retirez le couvercle du bornier du module sondeur à l'aide d'un tournevis cruciforme n°2.Desserrez l'un des presse-étoupes et retirez le bouchon en caoutchouc.Faites passer le câble du transducteur à travers le presse-étoupe et tirez-le dans la zone du bornier. Si votre transducteur a un connecteur, coupez le câble aussi près que possible du connecteur, puis dénudez environ 90 mm (3 1/2 po) de la gaine extérieure et du blindage, et 6 mm (1/4 po) de l'isolation de chaque fil interne. Il est recommandé d'étamer les fils dénudés.Connectez la section non isolée de chaque fil au bornier à l'aide d'un tournevis plat de 3 mm.Si le transducteur possède un fil de blindage externe séparé, connectez-le à l'un des deux poteaux de masse sous le bornier.Une fois les connexions sécurisées, utilisez une clé de 24 mm (1 po) pour serrer l'écrou du presse-étoupe autour du câble du transducteur.Serrez tout presse-étoupe non utilisé pour assurer l'étanchéité autour du bouchon en caoutchouc.Réinstallez le couvercle du bornier.

Le module sondeur GSD 28 prend en charge une variété de transducteurs. Cependant, il est important de vérifier la compatibilité de votre transducteur spécifique avant l'installation. Il est à noter que le GSD 28 ne prend pas en charge les roues de vitesse. Pour plus d'informations sur la sélection d'un transducteur compatible, vous pouvez consulter votre revendeur Garmin local ou contacter le support Garmin.

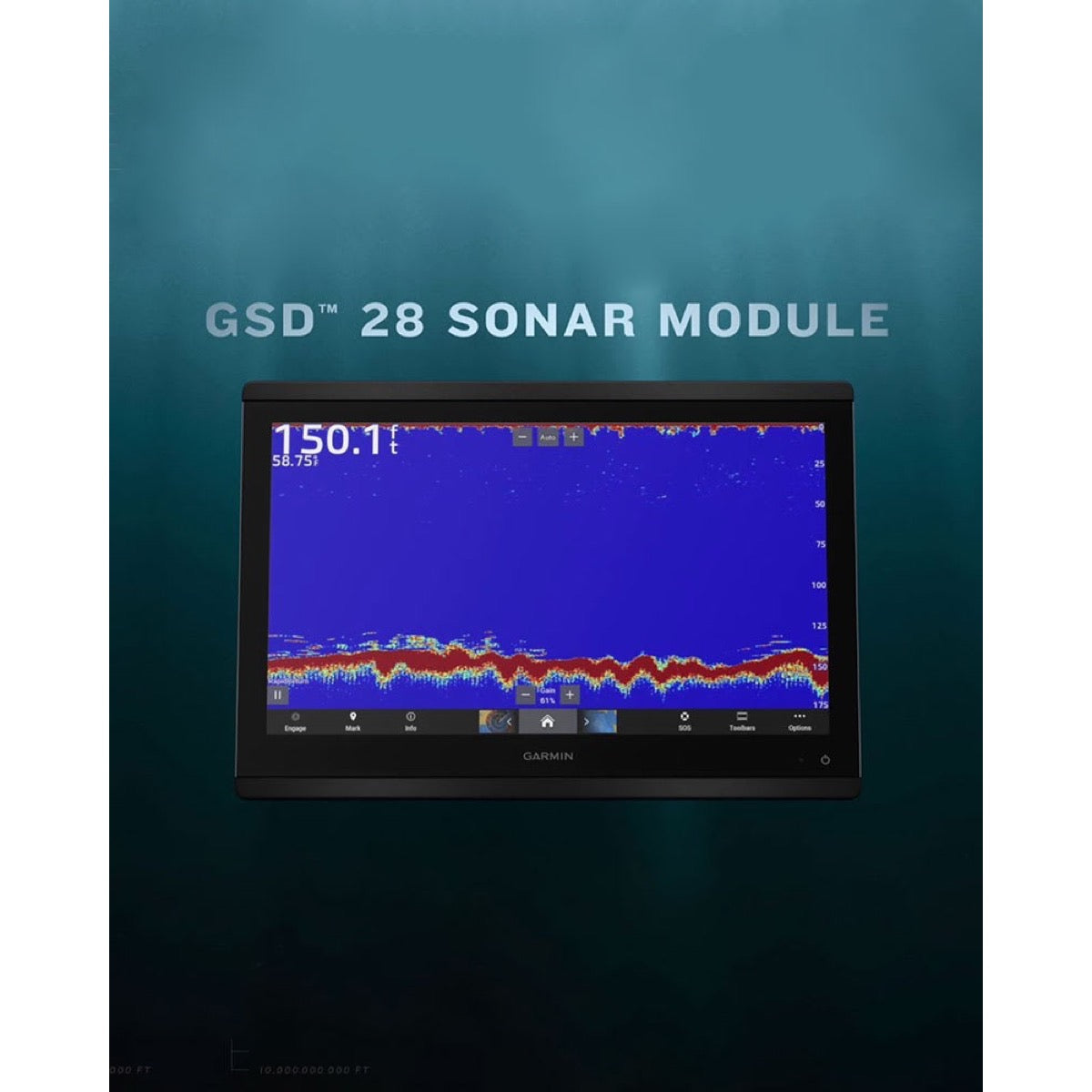

Le module sondeur Garmin GSD™ 28 est un système black-box avancé conçu pour la détection sous-marine. Il est utilisé pour la navigation et la pêche sportive, offrant des capacités de sondeur sophistiquées pour visualiser le fond marin, la structure et les poissons avec une grande clarté.

Le GSD™ 28 représente une évolution par rapport au GSD 26. Il offre des améliorations significatives en termes de connectivité, étant optimisé pour les réseaux Garmin BlueNet. Il est également plus compact horizontalement que son prédécesseur, tout en utilisant les mêmes dimensions de vis de montage pour simplifier la mise à niveau.

Non, le module sondeur GSD™ 28 ne comprend pas de transducteur. Un transducteur est requis pour envoyer et recevoir les signaux sondeur. Vous devrez sélectionner et acheter un transducteur compatible séparément, en fonction de vos besoins spécifiques et du type de pêche ou de navigation pratiquée.

Le GSD™ 28 est optimisé pour les systèmes Garmin BlueNet, garantissant une transmission de données haute vitesse. Il maintient également la compatibilité avec les appareils Garmin Marine Network existants grâce à l'adaptateur femelle-femelle Garmin BlueNet vers Garmin Marine Network inclus dans la boîte du produit.

Le GSD™ 28 prend en charge une variété de transducteurs. La sélection et l'installation appropriées du transducteur sont essentielles au bon fonctionnement de l'appareil. Il est important de vérifier la compatibilité de votre transducteur avant l'installation. Notez que le module ne prend pas en charge les roues de vitesse à eau.

Le module sondeur GSD™ 28 requiert une alimentation de 12 ou 24 Vdc. Pour des performances optimales, il est recommandé de le connecter à un système de 24 Vdc si votre navire en est équipé.

Le module sondeur GSD™ 28 doit être monté dans un endroit où il ne peut pas être submergé, avec une ventilation adéquate et à l'abri des températures extrêmes. Il est recommandé de le monter de manière à ce que les LED soient visibles et que les câbles d'alimentation et de réseau puissent être facilement connectés. Assurez-vous également qu'il soit à portée du câble de votre transducteur.

Pour l'installation du GSD™ 28, vous aurez besoin des outils suivants :

Une perceuseUn foret de 5 mm (13/64 po)Un tournevis cruciforme n° 2Un tournevis plat de 3 mmDe la graisse diélectriqueUne pince coupanteUne pince à dénuderUne clé de 24 mm (1 po)Des serre-câbles, des passe-câbles et du mastic marin sont facultatifs, mais peuvent être utiles pour une installation propre et étanche.

Si votre bateau est équipé uniquement d'appareils Garmin Marine Network et que vous n'avez pas de traceur Garmin BlueNet, vous devez utiliser l'adaptateur femelle-femelle Garmin BlueNet vers Garmin Marine Network inclus. Cet adaptateur vous permet de connecter le câble Garmin Marine Network de votre installation précédente (par exemple, un GSD 26) au GSD™ 28 sans avoir à acheminer un nouveau câble Garmin BlueNet.

Oui, vous pouvez réutiliser deux des trous de montage de votre ancien GSD 26, soit sur le côté droit, soit sur le côté gauche de la surface de montage. Le GSD™ 28 est horizontalement plus compact que le GSD 26, vous devrez donc percer deux nouveaux trous pour le côté opposé. Les deux modèles utilisent des vis de montage de même taille.

Une mise à la terre correcte du GSD™ 28 est essentielle pour la stabilité du signal. Vous devez connecter le poste de mise à la terre du module au circuit de mise à la terre à l'eau de votre bateau. Si votre navire ne dispose pas d'un circuit de mise à la terre à l'eau désigné, la mise à la terre de la batterie du bateau est une alternative acceptable.

Oui, le câble d'alimentation peut être prolongé si nécessaire. Vous devez utiliser un calibre de fil approprié en fonction du type de source d'alimentation et de la longueur de l'extension. Il est recommandé d'utiliser des connecteurs de qualité marine ou de la soudure avec une gaine thermorétractable résistante à l'eau pour assurer une connexion fiable et durable.

Pour connecter un transducteur au GSD™ 28, suivez ces étapes :

Retirez le couvercle du bornier du module à l'aide d'un tournevis cruciforme n° 2.Desserrez l'un des serre-câbles et retirez le bouchon en caoutchouc.Faites passer le câble du transducteur à travers le serre-câble. Si votre transducteur a un connecteur, coupez le câble près du connecteur avant de le faire passer.Dénudez environ 90 mm (3 1/2 po) de la gaine extérieure du câble et du blindage en feuille, et 6 mm (1/4 po) de l'isolation de chaque fil interne. L'étamage des fils dénudés est recommandé.Connectez la section non isolée de chaque fil au bornier à l'aide d'un tournevis plat de 3 mm, en vous référant aux schémas de câblage et aux tableaux de couleurs de fils Garmin pour la configuration appropriée.Si le transducteur a un fil de blindage extérieur séparé, connectez-le à l'un des deux poteaux de masse sous le bornier.Une fois les connexions sécurisées, serrez l'écrou du serre-câble autour du câble du transducteur avec une clé de 24 mm (1 po).Serrez tout serre-câble non utilisé pour sceller le bouchon en caoutchouc.Réinstallez le couvercle du bornier. Notez que le module sondeur ne fonctionne pas si le couvercle est retiré.

La garantie limitée ne couvre pas :

Les dommages cosmétiques (rayures, entailles, bosses).Les pièces consommables (sauf si le dommage est dû à un défaut de matériaux ou de fabrication).Les dommages causés par un accident, un abus, une mauvaise utilisation, l'eau, une inondation, un incendie ou d'autres catastrophes naturelles ou causes externes.Les dommages causés par un service effectué par un fournisseur de services non autorisé par Garmin.Les dommages à un produit modifié ou altéré sans l'autorisation écrite de Garmin.Les dommages à un produit connecté à des câbles d'alimentation et/ou de données non fournis par Garmin, ou à des adaptateurs CA et câbles non certifiés UL et non étiquetés comme source d'alimentation limitée (LPS).
