Câble de connexion OPC-1540

Le câble OPC-1540 sert à relier des accessoires déportés, comme le microphone de commande HM-162E, à votre radio VHF marine Icom. Il assure la transmission de l'alimentation et des signaux de communication.

Ce câble de connexion mesure exactement 6 mètres de long, ce qui offre une bonne flexibilité pour relier la base radio au poste de pilotage.

Le câble OPC-1540 est un accessoire officiel spécialement conçu pour être utilisé avec les installations VHF marines de la marque Icom.

Ce câble est idéal et spécifiquement conçu pour raccorder le microphone de commande à distance Icom HM-162E à votre base VHF principale.

Oui, le système est modulaire. Vous pouvez ajouter une ou deux rallonges supplémentaires de modèle OPC-1541 (qui mesurent également 6 mètres chacune) pour augmenter la distance de votre installation.

En combinant le câble de base OPC-1540 avec deux rallonges OPC-1541, vous pouvez atteindre un déport total maximum de 18 mètres.

Oui, le faisceau du câble OPC-1540 intègre les fils nécessaires pour raccorder directement un haut-parleur externe étanche pour sonoriser votre pont ou votre cockpit.

Pour le raccordement audio, le repérage est simple :

Le fil jaune correspond au point chaud audio.Le fil noir correspond à la masse audio.

Oui, il est conçu pour les environnements marins. Il permet de relier la base radio située à l'intérieur de la cabine vers un poste de pilotage externe exposé aux éléments.

Absolument, le câble assure une transmission fiable et simultanée des signaux de communication (audio et contrôle) ainsi que de l'alimentation électrique de l'accessoire déporté.

Un équipement standard d'électricien marin suffit. Vous aurez besoin d'une pince à dénuder et de connecteurs étanches (ou de gaine thermorétractable) pour raccorder solidement le haut-parleur aux fils audio et éviter la corrosion.

La conception modulaire du câble de connexion OPC-1540 de Icom apporte plusieurs avantages clés pour les installations VHF marines, en particulier pour les configurations complexes :

Flexibilité de montage accrue : Ce câble est spécifiquement conçu pour offrir une grande souplesse lors de l'installation d'accessoires déportés, comme le microphone de commande HM-162E. Il permet de positionner ces éléments de manière optimale dans votre bateau, même lorsque l'émetteur-récepteur principal est éloigné.Extension de la distance de déport : Contrairement aux câblages standards qui sont souvent limités en longueur, l'OPC-1540 peut être couplé avec une ou deux rallonges OPC-1541 (chacune de 6 mètres). Cela permet d'atteindre une distance de déport maximale de 18 mètres, offrant ainsi la possibilité d'installer un poste de communication à une distance significative de la base radio.Adaptation aux configurations complexes : Cette architecture modulaire est idéale pour les navires nécessitant un poste de pilotage ou de communication externe éloigné, garantissant une transmission fiable des signaux de communication et d'alimentation sur de plus longues distances.Intégration et évolutivité du système Icom : Le câble s'inscrit dans une logique d'intégration et d'évolutivité des systèmes Icom, facilitant une installation propre et efficace pour les communications et le raccordement de haut-parleurs externes.

Non, il est fortement recommandé d'utiliser le câble officiel Icom OPC-1540. Il possède les connecteurs spécifiques, le bon nombre de broches et le blindage adéquat pour garantir le bon fonctionnement de la VHF.

Vous pouvez brancher un maximum de deux rallonges OPC-1541 à la suite de votre câble OPC-1540 pour garantir l'intégrité du signal audio et des données.

Non, le branchement d'un haut-parleur externe permet d'amplifier le son de réception sur le pont, travaillant en synergie avec votre poste de commande déporté pour une meilleure audibilité.

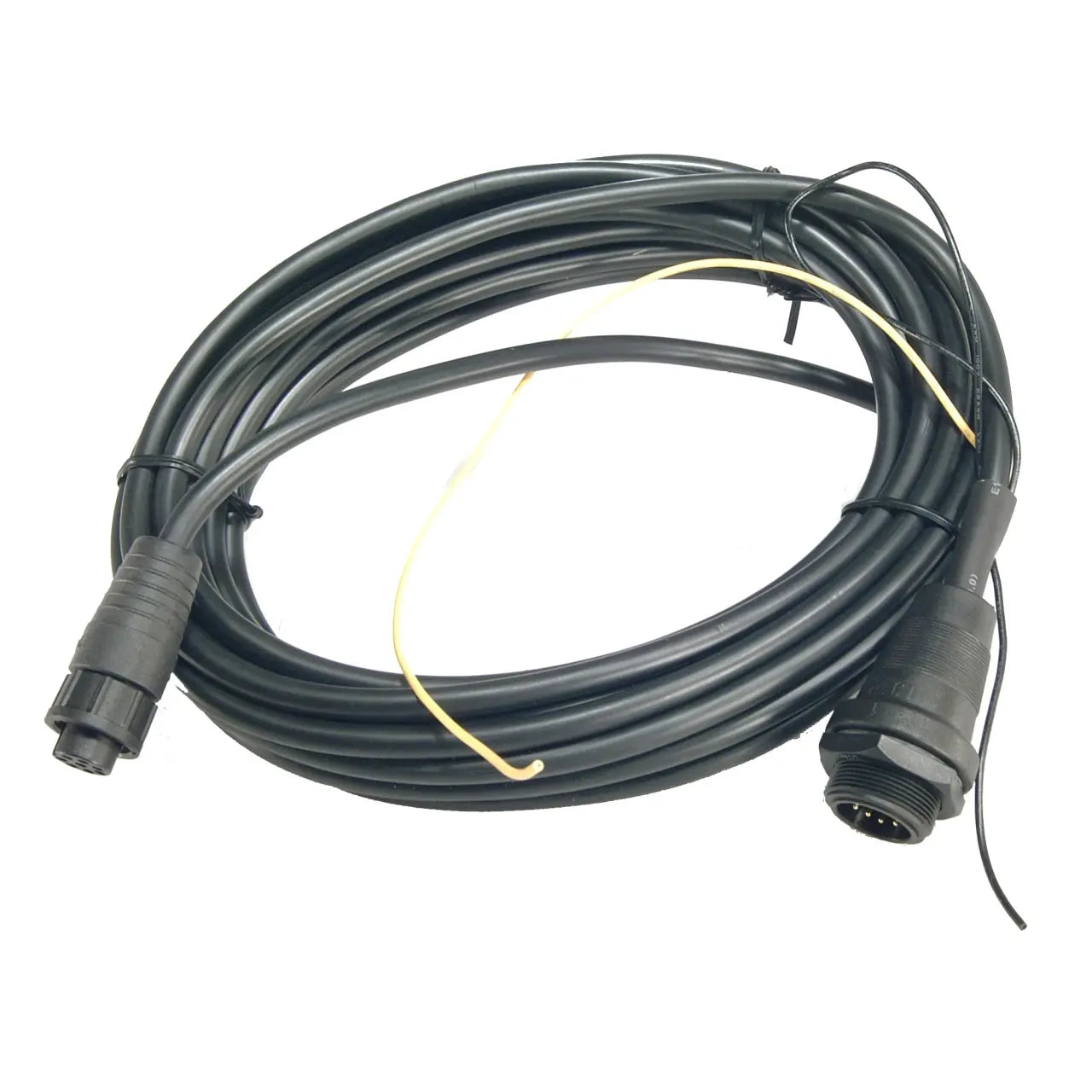

Il s'agit d'un cordon noir de 6 mètres portant la référence Icom OPC-1540. Il se distingue par ses connecteurs spécifiques pour la VHF et le micro, ainsi que par la présence de deux fils dénudés (jaune et noir) dédiés à l'audio.

Oui, ce câble transmet l'intégralité des signaux de contrôle. Il permet de changer de canal, de régler le volume ou d'utiliser les fonctions ASN/DSC directement depuis le microphone déporté HM-162E.

Oui, en tant qu'accessoire d'installation VHF marine de la marque Icom, sa gaine et ses connecteurs sont conçus pour résister aux conditions difficiles et à l'air salin du milieu marin.

Le système est optimisé pour des haut-parleurs de 5W RMS (10W Peak). L'utilisation d'un haut-parleur beaucoup plus puissant n'est pas recommandée, car l'amplificateur interne de la VHF ne délivrera pas la puissance nécessaire pour l'exploiter correctement.
