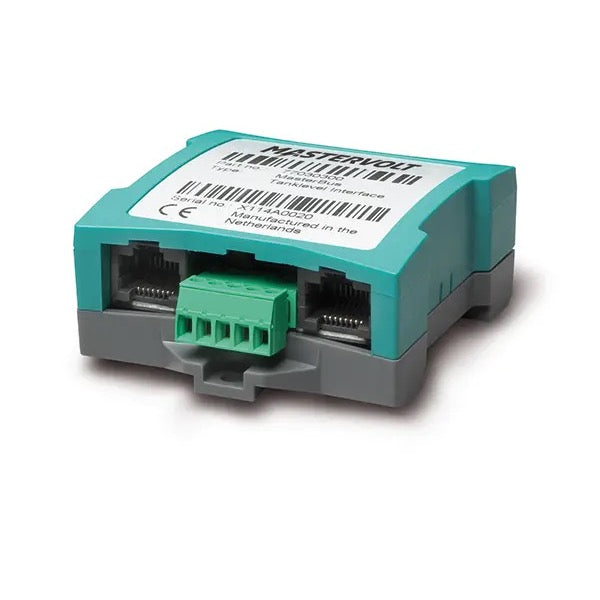

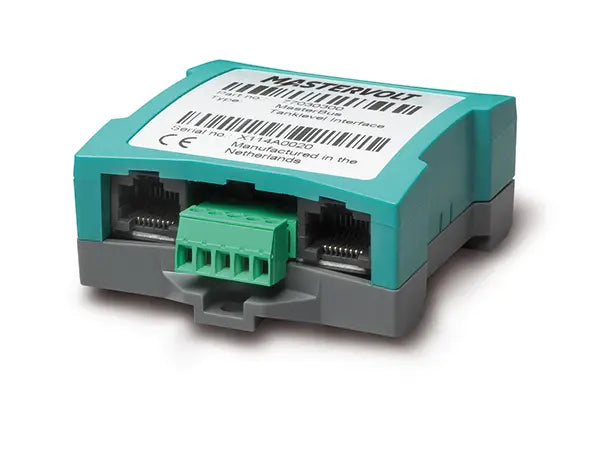

Interface de jauge Masterbus
Interface de jauge Masterbus
En stock
Caractéristiques techniques
Caractéristiques techniques
| Équivalence de charge NMEA 2000 (LEN) | N/A |
| Tension fonctionnement | 0-63 |
| Température de fonctionnement | N/A |
| Consommation électrique maximale | 0.28 |
| Consommation électrique typique | 0.28 |
| Calibre de fusible recommandé | N/A |
| Largeur du produit | 66 |
| Hauteur du produit | 78 |
| Profondeur du produit | 32 |
| Indice IP | IP21 |
| Compatibilité bus | MasterBus |
| Réseau filaire | MasterBus |
| Type de montage | Rail DIN |
| Certifications | CE |
| Supported Fluid Types | Carburant, Eau douce, Eaux grises, Eaux noires |
| Supported Tank Count | 1 |
| Sensor Connection Type | Bornier à vis 5 positions |
| Sensor Resistance Compatibility | 0-300 |
| Configurable Parameters | Type de fluide, Volume, Seuils d'alarme haut et bas, Type de capteur, Amortissement, Calibration |
| Méthode de configuration | Logiciel MasterAdjust |
| PGN NMEA 2000 transmis | N/A |
| Type de connecteur | Connecteur MasterBus |
| Sortie données | Niveau et volume du réservoir |
| Battery Voltage Sensor Supply | 0-63 |
| Calibration Methods | Min/Max, Manuelle |
| Communication Led Indicator | Oui |
| Configurable Events Count | 63 |
| Damping Levels | Léger, Moyen, Lourd |
| Din Rail Mounting Compatible | Oui |
| High Level Alarm Range | 5-100 |
| Languages Supported | Anglais, Néerlandais, Allemand, Français, Espagnol, Italien, Norvégien, Suédois, Finnois, Danois |
| Low Level Alarm Range | 0-95 |
| Masteradjust Software Required | Oui |
| Masterbus Cable Length Included | 1 |
| Masterbus terminator inclus | Oui |
| Masterbus Usb Interface Required | Oui |
| Profondeur (mm) | 32 |
| Screw Terminal Included | Oui |
| Sensor Current Compatibility | 0 (4)-20 |
| Sensor Power Modes | Arrêt, Marche, Intelligent |
| Sensor Voltage Compatibility | 0-70 |
| Smart Powering Support | Oui |
| Tank Types Supported | Carburant, Eau douce, Eaux grises, Eaux noires, Se vide à l'usage, Se remplit à l'usage |
| Tank Volume Range | 0-65535 |
| Weight With Terminal | 90 |
Description détaillée
Description détaillée
L'interface de jauge Masterbus Mastervolt est le module d'acquisition dédié à la surveillance des niveaux de cuves à bord. Elle fait le pont entre un capteur de niveau (résistif, courant ou tension) et le réseau MasterBus, permettant de visualiser et de gérer les niveaux de carburant, d'eau douce, d'eaux grises ou noires sur un écran compatible (Easy View 5, Zeus, etc.) ou via le logiciel MasterAdjust. Contrairement à un afficheur dédié comme le MasterView Easy View 5 qui intègre un écran, cette interface est un module de traitement pur, conçu pour être intégré dans une armoire technique discrète.
Compatibilité et configuration avancée
L'interface accepte trois types de capteurs : résistif (0-300 ohms), courant (0/4-20 mA) et tension (0-70 V). Sa configuration s'effectue via le logiciel gratuit MasterAdjust. Deux modes de calibration sont disponibles : le mode Min/Max pour les cuves linéaires, et le mode manuel avec jusqu'à 20 points de calibration pour les cuves non-linéaires. Elle intègre un filtrage (damping) réglable sur trois niveaux (léger, moyen, lourd) pour stabiliser l'affichage face aux mouvements du bateau. Les seuils d'alarme haut et bas sont paramétrables de 0 à 100 %.
Fonctionnalités réseau et pilotage d'événements
L'interface de jauge Masterbus peut déclencher jusqu'à 63 événements sur le réseau MasterBus. Par exemple, un niveau bas d'eau douce peut couper la pompe à eau, ou un niveau haut d'eaux grises peut déclencher une alarme. La fonction Smart Powering permet de réduire la consommation électrique à 280 mW en n'alimentant le capteur que lorsque c'est nécessaire. L'interface est livrée avec un câble MasterBus de 1 mètre et un terminateur, et se monte sur rail DIN ou sur surface plane via deux trous de fixation. Son indice de protection IP21 la destine à une installation en intérieur, dans un tableau électrique sec.
Avis de l'expert
Avis de l'expert
« Un module d'acquisition polyvalent pour la gestion des fluides »
