MASTERVOLT

77030100

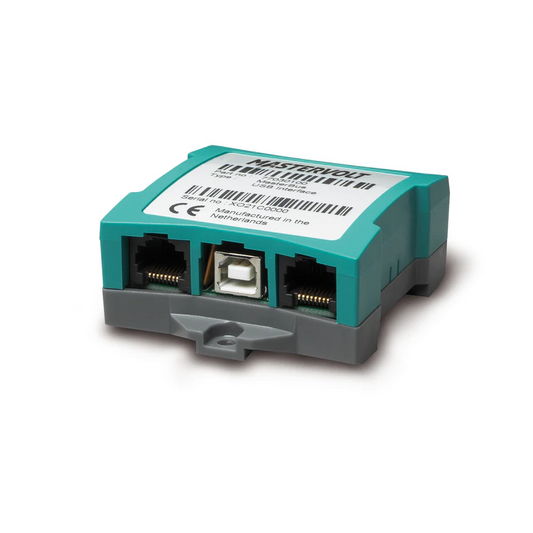

Interface USB MasterBus

Name: L'interface indispensable pour la gestion des systèmes MasterBus et CZone
Item: Interface USB MasterBus
Rating: 0

L'interface USB Mastervolt masterbus (réf. 77030100) est un adaptateur essentiel pour connecter un PC Windows aux réseaux MasterBus et CZone. Cette interface, issue d'une gamme MasterBus mature (manuel 2008), permet la configuration, le monitoring et le diagnostic via MasterAdjust ou l'outil CZone. Elle est livrée avec un câble de connexion USB, un câble MasterBus de 6 mètres, un terminateur MasterBus et le manuel utilisateur.

Prix publicBénéficier du tarif pro

198,00€

TTC Expédition calculée au moment du paiement.

Stock faible

Livraison offerte dès 150€ en France
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Usage du produit	Interface de communication entre un PC Windows et les réseaux MasterBus et CZone pour la configuration, le diagnostic et la surveillance
Gamme de produits	MasterBus
Type d'architecture système	Décentralisée (CAN bus)
Compatible MasterBus	Oui
Compatible CZone	Oui
Réseau filaire	MasterBus, CZone
Nombre d'entrées	3.0
Nombre de sorties	3.0
Nombre de ports USB	1.0
Nombre de ports Ethernet	0.0
Type de connecteur	USB Type-A, RJ45
Isolation galvanique	Oui
Plage tension fonctionnement	Alimenté via MasterBus (5 V DC)
Méthode d'alimentation	Alimentation par le bus MasterBus
Consommation électrique typique	Moins de 1 W
Nom du logiciel de configuration	MasterAdjust, CZone Configuration Tool
Support mise à jour firmware	Oui
Type de montage	Montage en surface
Indice IP	IP21
Plage de température de fonctionnement	0 - 40
Poids	0.08
Dimensions (L x H x P)	66 x 78 x 32
Protocole de communication	CAN bus
Nombre de ports série	0.0
Entrée filaire	USB 2.0
Sortie filaire	MasterBus (RJ45)

Description détaillée

L'interface USB Mastervolt masterbus (référence 77030100) est un pont de communication essentiel conçu pour connecter un PC Windows aux réseaux de gestion d'énergie MasterBus et CZone. Cet adaptateur permet aux utilisateurs et aux installateurs de bénéficier d'une interaction directe et approfondie avec les systèmes embarqués, facilitant la configuration, le diagnostic et la surveillance en temps réel.

Connectivité et compatibilité

Ce dispositif établit une liaison fiable entre votre ordinateur (ordinateur portable ou notebook) et le réseau MasterBus via un câble USB inclus. Pour les systèmes MasterBus, il nécessite l'utilisation du logiciel gratuit MasterAdjust, téléchargeable sur le site de Mastervolt. Ce logiciel offre des fonctionnalités complètes de configuration du système, de contrôle en direct des appareils connectés et d'enregistrement de données pour une analyse ultérieure. Pour les installations CZone, l'interface prend en charge l'outil de configuration CZone, disponible via le portail CZone, nécessitant un câble de descente Mastervolt-CZone.

Fonctionnalités avancées pour la gestion d'énergie

L'interface Mastervolt USB masterbus permet une gestion granulaire de votre installation électrique. Grâce à MasterAdjust, il est possible de personnaliser les paramètres de l'ensemble du réseau et de chaque appareil connecté, y compris la programmation de commandes événementielles. Ces commandes permettent d'automatiser des actions spécifiques, comme la coupure d'une charge CC lorsque la tension batterie atteint un seuil bas prédéfini. Cette capacité de programmation avancée positionne l'interface comme un outil indispensable pour optimiser la performance et la fiabilité des systèmes énergétiques Mastervolt, offrant un niveau de contrôle supérieur à de simples moniteurs de tableau de bord.

Intégration et spécifications techniques

L'interface s'intègre au réseau MasterBus, basé sur une technologie CAN-bus robuste et éprouvée, similaire aux bus de systèmes fiables utilisés dans l'automobile. L'installation nécessite une connexion UTP standard pour le réseau MasterBus et un port USB 2.0 libre sur le PC. L'alimentation de l'interface est assurée via le MasterBus lorsque le PC est allumé. Ses dimensions compactes (66 x 78 x 32 mm) et son poids léger (0,08 kg) facilitent son intégration. Avec un indice de protection IP21, elle est conçue pour des environnements abrités. Le package inclut un câble de connexion USB, un câble MasterBus de 6 mètres, un terminateur MasterBus et le manuel utilisateur. Comparée à des interfaces génériques NMEA 2000/0183 qui offrent une connectivité plus large mais moins spécifique, l'interface Mastervolt est entièrement optimisée pour l'écosystème Mastervolt et CZone, garantissant une compatibilité et une profondeur de configuration maximales pour ces systèmes propriétaires. Il est crucial de respecter les règles du réseau MasterBus, notamment l'utilisation d'appareils d'extrémité et l'absence de boucles ou de couplages en T, pour garantir la stabilité du système.

Avis de l'expert

« L'interface indispensable pour la gestion des systèmes MasterBus et CZone »

L'interface USB Mastervolt est un composant fondamental pour tout installateur ou utilisateur avancé des systèmes de gestion d'énergie Mastervolt et CZone. Sa fonction première est de créer un pont fiable entre un environnement PC Windows et le réseau MasterBus ou CZone, permettant un accès complet aux capacités de diagnostic et de configuration. Cette interface est cruciale pour la mise en service des installations complexes, le dépannage en cas de dysfonctionnement, et l'optimisation des performances via le logiciel MasterAdjust pour MasterBus ou l'outil de configuration CZone.

Sur le terrain, la robustesse du protocole CAN-bus du MasterBus, combinée à la simplicité de la connexion USB, en fait un outil de travail efficace. Bien que le manuel de 2008 témoigne d'une technologie mature, cette longévité est un gage de fiabilité et de stabilité. L'indice de protection IP21 indique une conception pour des environnements protégés, ce qui est cohérent avec son rôle d'outil de diagnostic temporaire ou d'installation fixe dans un compartiment technique. L'inclusion des câbles nécessaires facilite grandement son déploiement initial. C'est un maillon indispensable pour exploiter pleinement les fonctionnalités avancées de programmation événementielle des équipements Mastervolt.

Durabilité

Facilité d'installation

Rapport performance / prix

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

Interface USB MasterBus

198,00€

Complétez votre installation avec des

Équipements complémentaires

Capteur de vent vertical WS710 | B&G France

B&G

Capteur de vent WS710 vertical 0.8M

Ref : 000-14392-001

2.451,60€

2.451,60€ ~~2.568,00€~~

B&G Traceur de cartes Zeus 3S 12" avec carte de base du monde

B&G

Traceur de cartes Zeus 3S 12" avec carte de base du monde

Ref : 000-15412-002

3.840,00€

3.840,00€ ~~4.678,80€~~

Zeus³S Glass Helm 19" Display Only | B&G Sailing USA

B&G

Écran Zeus³S Glass Helm MFD 19"

Ref : 000-15050-001

8.616,00€

BEP

Ampèremètre shunt 450A 50mV

Ref : LB-450-50

124,80€

Questions fréquentes

Besoin d'aide ? Contactez-nous

À quoi sert l'interface USB MasterBus de Mastervolt ?

L'interface USB MasterBus de Mastervolt (référence 77030100) est un pont de communication essentiel conçu pour connecter un PC Windows aux réseaux de gestion d'énergie MasterBus et CZone. Cet adaptateur permet aux utilisateurs et aux installateurs de bénéficier d'une interaction directe et approfondie avec les systèmes embarqués, facilitant la configuration, le diagnostic et la surveillance en temps réel.

Quels sont les systèmes de réseau compatibles avec cette interface USB ?

Cette interface est compatible avec les réseaux de gestion d'énergie MasterBus et CZone.

Quel logiciel est nécessaire pour utiliser l'interface avec un réseau MasterBus ?

Pour les systèmes MasterBus, l'interface nécessite l'utilisation du logiciel gratuit MasterAdjust. Ce logiciel est téléchargeable sur le site web de Mastervolt.

Quel logiciel est nécessaire pour utiliser l'interface avec un réseau CZone ?

Pour les installations CZone, l'interface prend en charge l'outil de configuration CZone, qui est téléchargeable depuis le portail CZone.

Quels sont les éléments inclus avec l'interface USB MasterBus ?

L'interface est livrée avec :

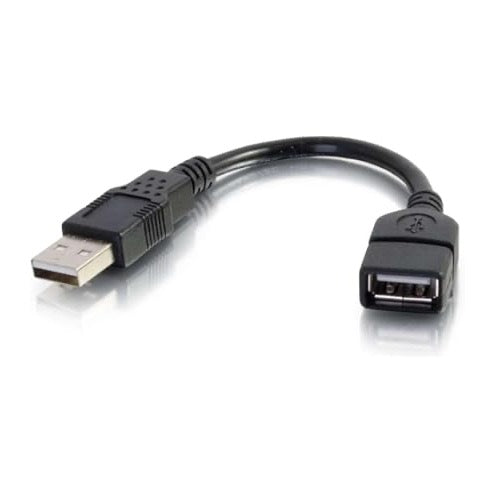

Un câble de connexion USBUn câble MasterBusUn terminateur MasterBusUn manuel utilisateur

Ai-je besoin de câbles supplémentaires pour connecter l'interface à un réseau CZone ?

Oui, pour les systèmes CZone, un câble de descente Mastervolt-CZone est nécessaire en plus des éléments inclus avec l'interface.

Quels sont les prérequis pour mon PC afin d'utiliser cette interface ?

Votre PC doit être un ordinateur Windows (ordinateur portable ou notebook) équipé d'une connexion Internet pour télécharger les logiciels nécessaires et d'un port de communication USB 2.0 libre.

Comment installer physiquement l'interface USB MasterBus ?

L'installation physique se fait en plusieurs étapes :

Insérez les câbles de connexion MasterBus dans les ports de données MasterBus de l'interface.Connectez l'autre extrémité du câble MasterBus au réseau MasterBus existant (ou utilisez un câble de descente Mastervolt-CZone pour un réseau CZone et connectez-le à un connecteur en T libre sur le backbone CZone).Connectez le câble USB fourni entre l'interface et un port USB libre de votre PC ou ordinateur portable.

L'interface USB MasterBus nécessite-t-elle l'installation d'un pilote ?

Oui. Lors de la première utilisation de l'interface USB MasterBus, le pilote correct s'installe automatiquement sur votre PC Windows.

Quelles sont les fonctionnalités offertes par le logiciel MasterAdjust pour les systèmes MasterBus ?

Le logiciel MasterAdjust offre les fonctionnalités complètes suivantes :

Configuration système : Réglage de l'ensemble du réseau MasterBus et de tous les appareils connectés en fonction de vos besoins personnels, y compris la programmation des commandes événementielles.Contrôle système : Vue d'ensemble complète et actualisée de toute votre installation électrique.Enregistreur système : Enregistrement des données système sur une période prolongée pour une analyse ultérieure.

Est-il possible de programmer des actions automatisées avec cette interface ?

Oui, l'une des caractéristiques principales du MasterBus est la possibilité de programmer le fonctionnement interactif des appareils connectés. Cette programmation s'effectue au moyen des commandes événementielles via le logiciel MasterAdjust. Par exemple, vous pouvez automatiser la coupure d'une charge CC lorsque la tension de la batterie atteint un seuil bas prédéfini.

Quelle est l'alimentation de l'interface USB MasterBus ?

L'interface est alimentée via le MasterBus, à condition que le PC soit allumé et connecté.

Quelles sont les dimensions de l'interface USB MasterBus ?

Les dimensions de l'interface (Hauteur x Largeur x Profondeur) sont de 66 x 78 x 32 mm (soit environ 2,6 x 3,1 x 1,3 pouces).

Quel est le poids de l'interface USB MasterBus ?

Le poids de l'interface est de 0,08 kg (soit environ 0,2 livres).

Quelle est la plage de température de fonctionnement de l'interface ?

L'interface USB MasterBus peut fonctionner dans une plage de température allant de 0 à 40 °C (soit 32 à 104 °F).

Quel est l'indice de protection (IP) de cette interface ?

L'interface USB MasterBus a un indice de protection IP21.

Puis-je connecter des appareils non-MasterBus directement au réseau MasterBus via cette interface ?

Non, il est impératif de ne jamais connecter un appareil non-MasterBus directement au réseau MasterBus. Cela annulerait la garantie de tous les appareils connectés au MasterBus. Pour la communication directe entre le réseau MasterBus et un produit qui n'est pas de Mastervolt, l'interface Modbus est recommandée.

Comment le réseau MasterBus est-il structuré ?

Le MasterBus est un réseau de données entièrement décentralisé de type CAN-bus. Il utilise des cordons de raccordement UTP standards pour connecter les différents appareils du système Mastervolt en chaîne. Chaque appareil MasterBus est équipé de deux ports de données. Le réseau nécessite l'installation d'un appareil d'extrémité (terminateur) aux deux extrémités.

Le MasterBus peut-il être configuré en anneau ou avec des couplages en T ?

Non, il est impératif de ne pas créer de réseaux en anneau et de ne pas faire de couplages en T dans le réseau MasterBus pour assurer son bon fonctionnement et la fiabilité de la communication.

Est-il possible de modifier les paramètres du système avec le logiciel MasterAdjust ?

Oui, le menu « Configuration » du logiciel MasterAdjust vous permet de régler plusieurs paramètres de l'appareil sélectionné conformément aux spécifications de l'installation électrique. Cependant, il est important de noter que toutes modifications du menu Configuration ne doivent être effectuées que par des installateurs qualifiés, car un réglage incorrect peut avoir pour conséquence de perturber le fonctionnement de votre installation électrique.
